Угледобывающий агрегат

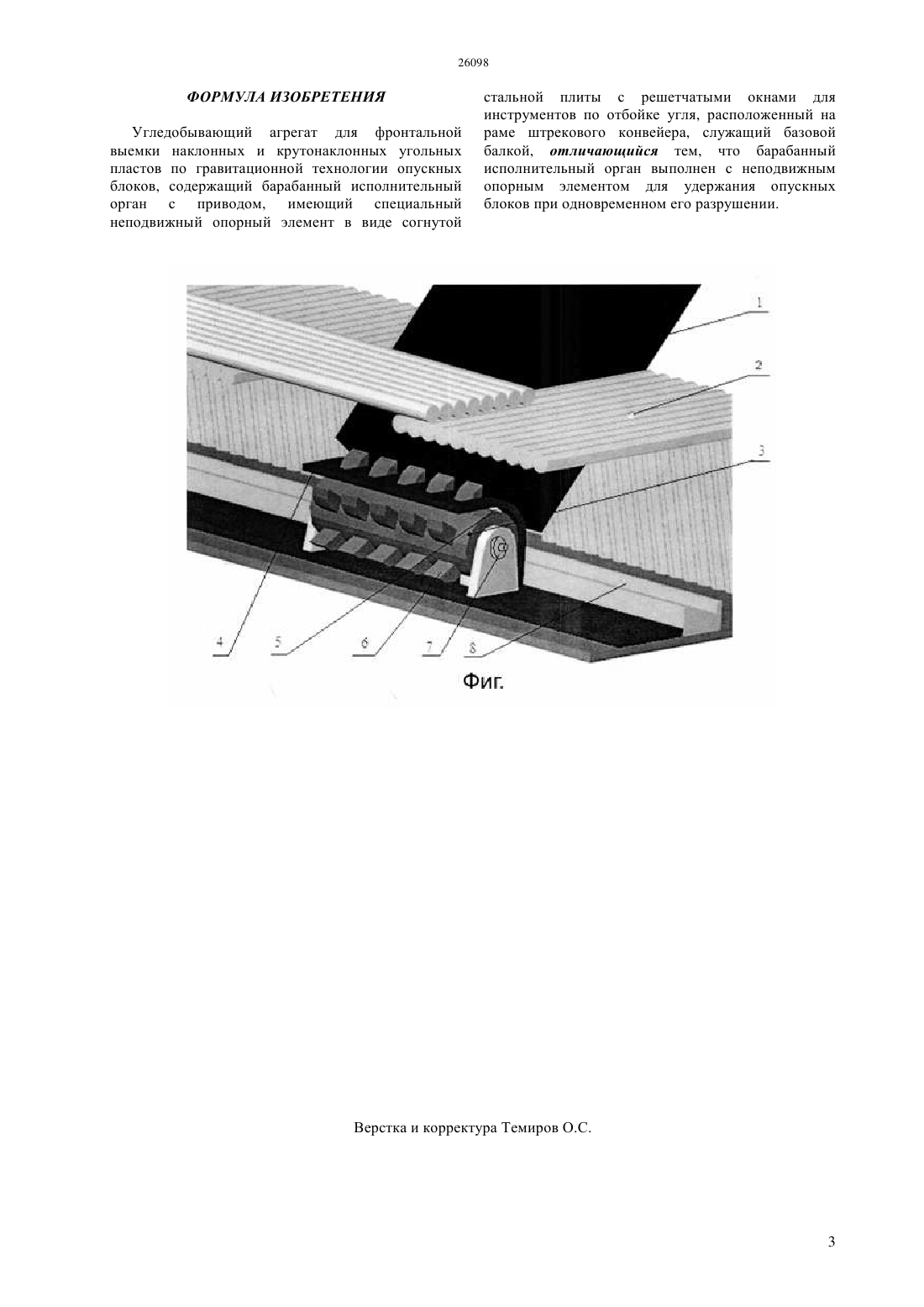

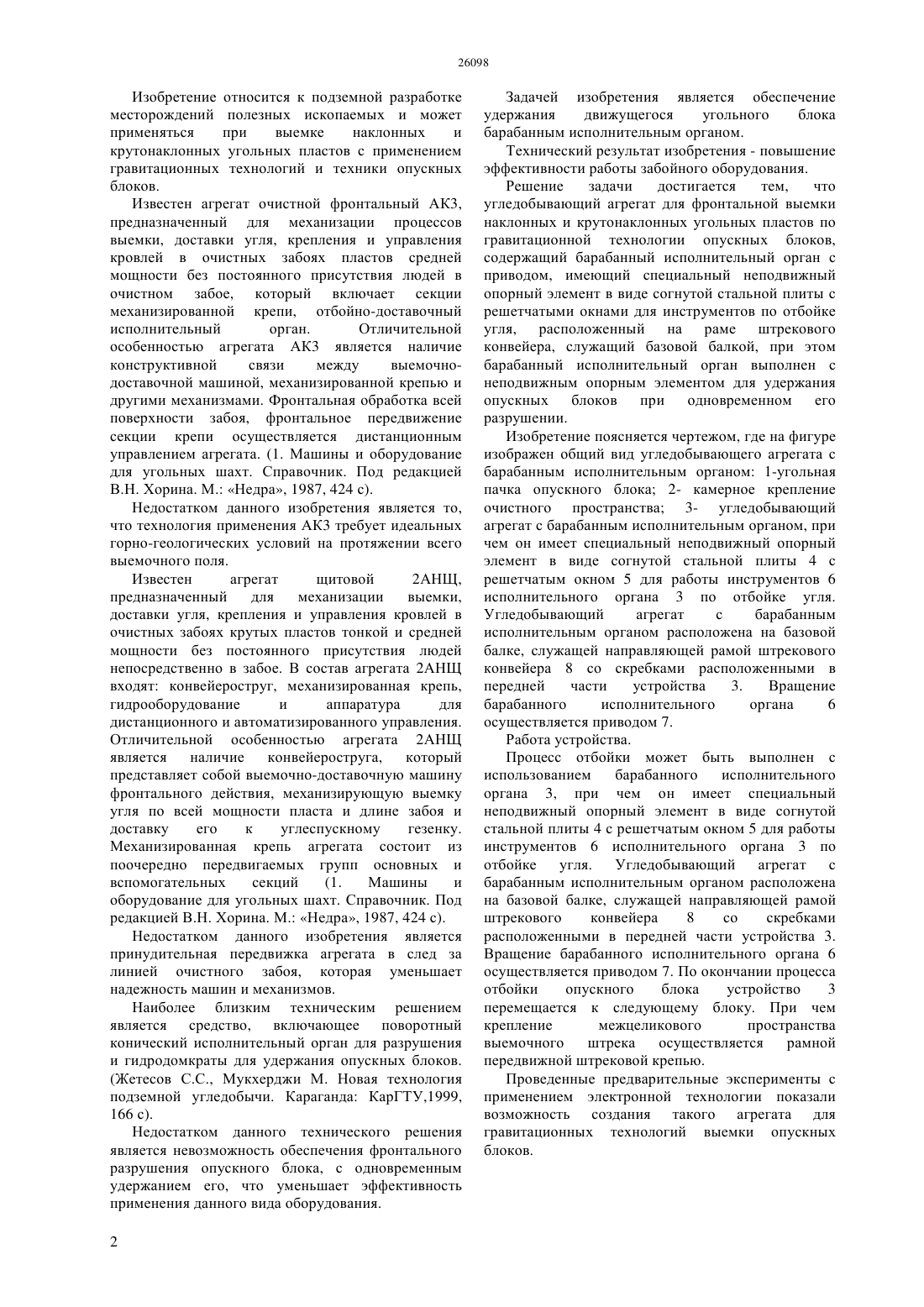

(51) 21 23/00 (2011.01) 21 29/08 (2011.01) 21 35/24 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пластов по гравитационной технологии опускных блоков, содержащий барабанный исполнительный орган с приводом, имеющий специальный неподвижный опорный элемент в виде согнутой стальной плиты с решетчатыми окнами для инструментов по отбойке угля, расположенный на раме штрекового конвейера, служащий базовой балкой, отличающийся тем, что для повышения эффективности работы забойного оборудования барабанный исполнительный орган выполнен с неподвижным опорным элементом для удержания опускных блоков при одновременном его разрушении. Технический результат изобретения - повышение производительности данного вида оборудования. Проведенные предварительные эксперименты с применением электронной технологии показали возможность создания такого агрегата для гравитационных технологий выемки опускных блоков.(72) Жетесов Сантай Сулейменович Жетесова Гульнара Сантаевна Бейсембаев Каким Манапович Шарая Ольга Александровна Абдугалиева Гульнур Баймурзаевна Юрченко Василий Викторович(56) Жетесов С.С., Мукхерджи М. Новая технология подземных угледобычи. Караганда КарГТУ, 1999, 166 с(57) Изобретение относится к подземной разработке месторождений полезных ископаемых и может применяться при выемке наклонных и крутонаклонных угольных пластов с применением гравитационных технологий. Задачей изобретения является обеспечение фронтального разрушения опускного блока с одновременным удержанием его. Угледобывающий агрегат для фронтальной выемки наклонных и крутонаклонных угольных Изобретение относится к подземной разработке месторождений полезных ископаемых и может применяться при выемке наклонных и крутонаклонных угольных пластов с применением гравитационных технологий и техники опускных блоков. Известен агрегат очистной фронтальный АК 3,предназначенный для механизации процессов выемки, доставки угля, крепления и управления кровлей в очистных забоях пластов средней мощности без постоянного присутствия людей в очистном забое, который включает секции механизированной крепи, отбойно-доставочный исполнительный орган. Отличительной особенностью агрегата АК 3 является наличие конструктивной связи между выемочнодоставочной машиной, механизированной крепью и другими механизмами. Фронтальная обработка всей поверхности забоя, фронтальное передвижение секции крепи осуществляется дистанционным управлением агрегата. (1. Машины и оборудование для угольных шахт. Справочник. Под редакцией В.Н. Хорина. М. Недра, 1987, 424 с). Недостатком данного изобретения является то,что технология применения АК 3 требует идеальных горно-геологических условий на протяжении всего выемочного поля. Известен агрегат щитовой 2 АНЩ,предназначенный для механизации выемки,доставки угля, крепления и управления кровлей в очистных забоях крутых пластов тонкой и средней мощности без постоянного присутствия людей непосредственно в забое. В состав агрегата 2 АНЩ входят конвейероструг, механизированная крепь,гидрооборудование и аппаратура для дистанционного и автоматизированного управления. Отличительной особенностью агрегата 2 АНЩ является наличие конвейероструга,который представляет собой выемочно-доставочную машину фронтального действия, механизирующую выемку угля по всей мощности пласта и длине забоя и доставку его к углеспускному гезенку. Механизированная крепь агрегата состоит из поочередно передвигаемых групп основных и вспомогательных секций(1. Машины и оборудование для угольных шахт. Справочник. Под редакцией В.Н. Хорина. М. Недра, 1987, 424 с). Недостатком данного изобретения является принудительная передвижка агрегата в след за линией очистного забоя, которая уменьшает надежность машин и механизмов. Наиболее близким техническим решением является средство, включающее поворотный конический исполнительный орган для разрушения и гидродомкраты для удержания опускных блоков.(Жетесов С.С., Мукхерджи М. Новая технология подземной угледобычи. Караганда КарГТУ,1999,166 с). Недостатком данного технического решения является невозможность обеспечения фронтального разрушения опускного блока, с одновременным удержанием его, что уменьшает эффективность применения данного вида оборудования. 2 Задачей изобретения является обеспечение удержания движущегося угольного блока барабанным исполнительным органом. Технический результат изобретения - повышение эффективности работы забойного оборудования. Решение задачи достигается тем,что угледобывающий агрегат для фронтальной выемки наклонных и крутонаклонных угольных пластов по гравитационной технологии опускных блоков,содержащий барабанный исполнительный орган с приводом, имеющий специальный неподвижный опорный элемент в виде согнутой стальной плиты с решетчатыми окнами для инструментов по отбойке угля, расположенный на раме штрекового конвейера, служащий базовой балкой, при этом барабанный исполнительный орган выполнен с неподвижным опорным элементом для удержания опускных блоков при одновременном его разрушении. Изобретение поясняется чертежом, где на фигуре изображен общий вид угледобывающего агрегата с барабанным исполнительным органом 1-угольная пачка опускного блока 2- камерное крепление очистного пространства 3- угледобывающий агрегат с барабанным исполнительным органом, при чем он имеет специальный неподвижный опорный элемент в виде согнутой стальной плиты 4 с решетчатым окном 5 для работы инструментов 6 исполнительного органа 3 по отбойке угля. Угледобывающий агрегат с барабанным исполнительным органом расположена на базовой балке, служащей направляющей рамой штрекового конвейера 8 со скребками расположенными в передней части устройства 3. Вращение барабанного исполнительного органа 6 осуществляется приводом 7. Работа устройства. Процесс отбойки может быть выполнен с использованием барабанного исполнительного органа 3, при чем он имеет специальный неподвижный опорный элемент в виде согнутой стальной плиты 4 с решетчатым окном 5 для работы инструментов 6 исполнительного органа 3 по отбойке угля. Угледобывающий агрегат с барабанным исполнительным органом расположена на базовой балке, служащей направляющей рамой штрекового конвейера 8 со скребками расположенными в передней части устройства 3. Вращение барабанного исполнительного органа 6 осуществляется приводом 7. По окончании процесса отбойки опускного блока устройство 3 перемещается к следующему блоку. При чем крепление межцеликового пространства выемочного штрека осуществляется рамной передвижной штрековой крепью. Проведенные предварительные эксперименты с применением электронной технологии показали возможность создания такого агрегата для гравитационных технологий выемки опускных блоков. ФОРМУЛА ИЗОБРЕТЕНИЯ Угледобывающий агрегат для фронтальной выемки наклонных и крутонаклонных угольных пластов по гравитационной технологии опускных блоков, содержащий барабанный исполнительный орган с приводом, имеющий специальный неподвижный опорный элемент в виде согнутой стальной плиты с решетчатыми окнами для инструментов по отбойке угля, расположенный на раме штрекового конвейера, служащий базовой балкой, отличающийся тем, что барабанный исполнительный орган выполнен с неподвижным опорным элементом для удержания опускных блоков при одновременном его разрушении.
