Грунтовка – модификатор ржавчины

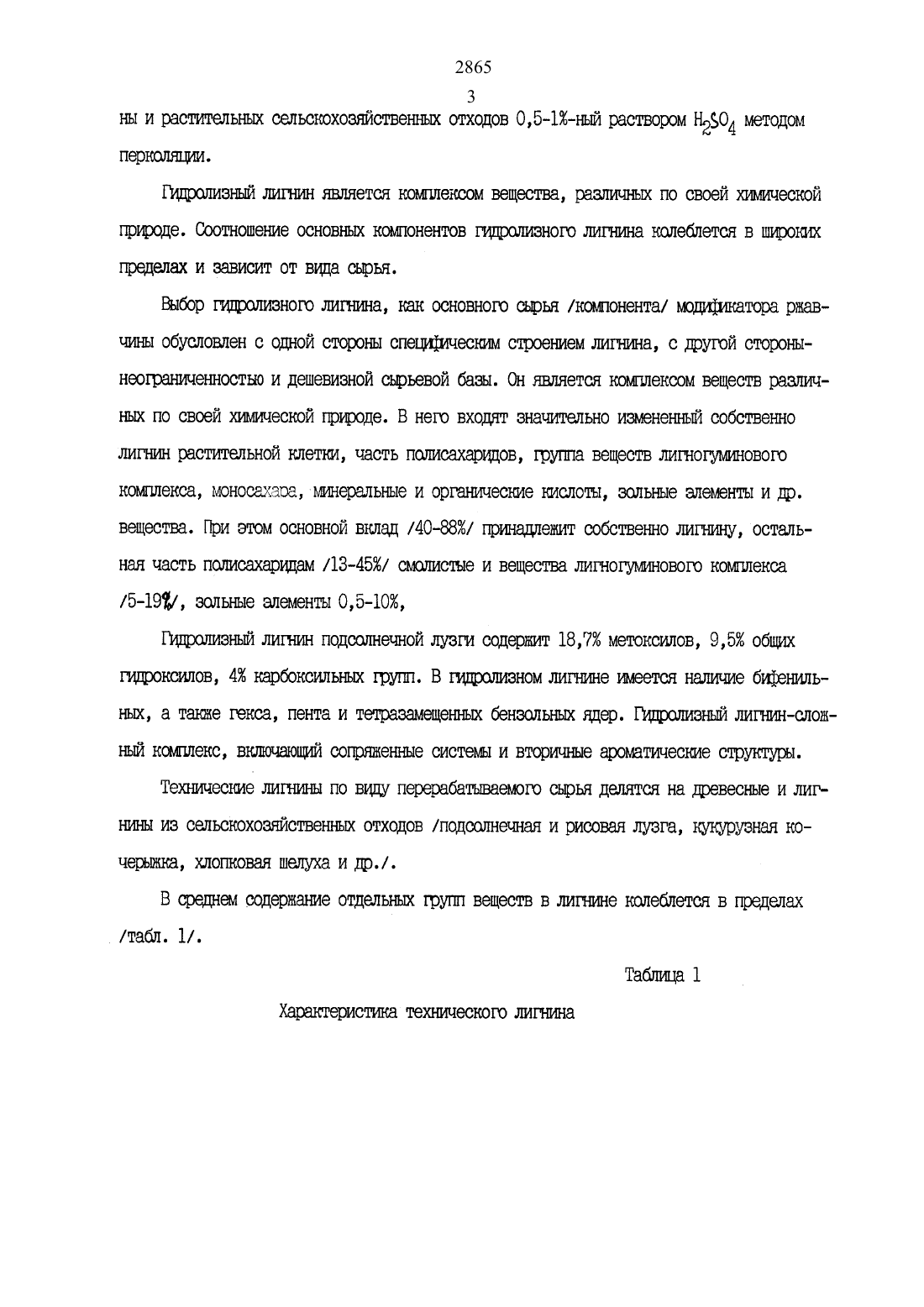

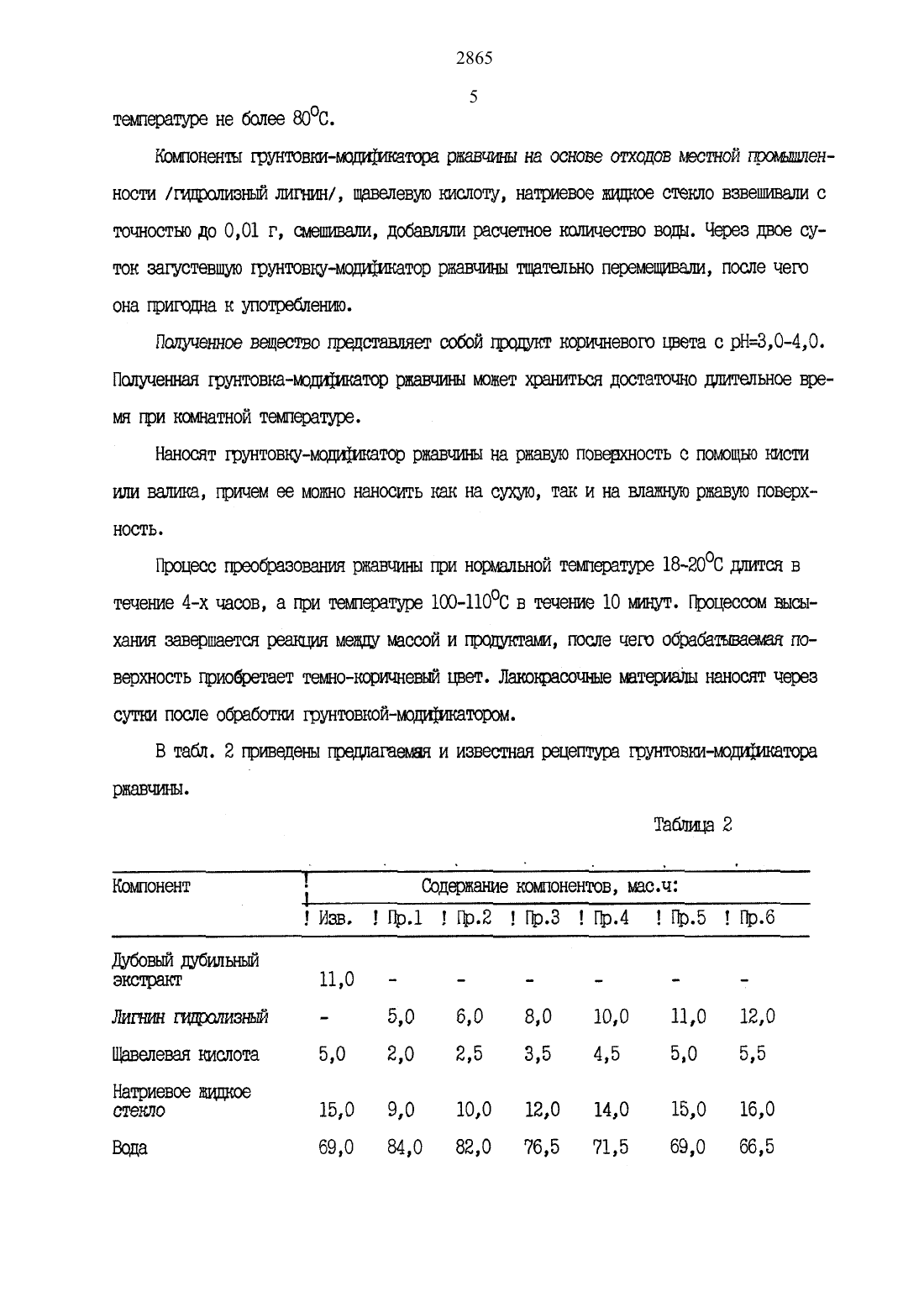

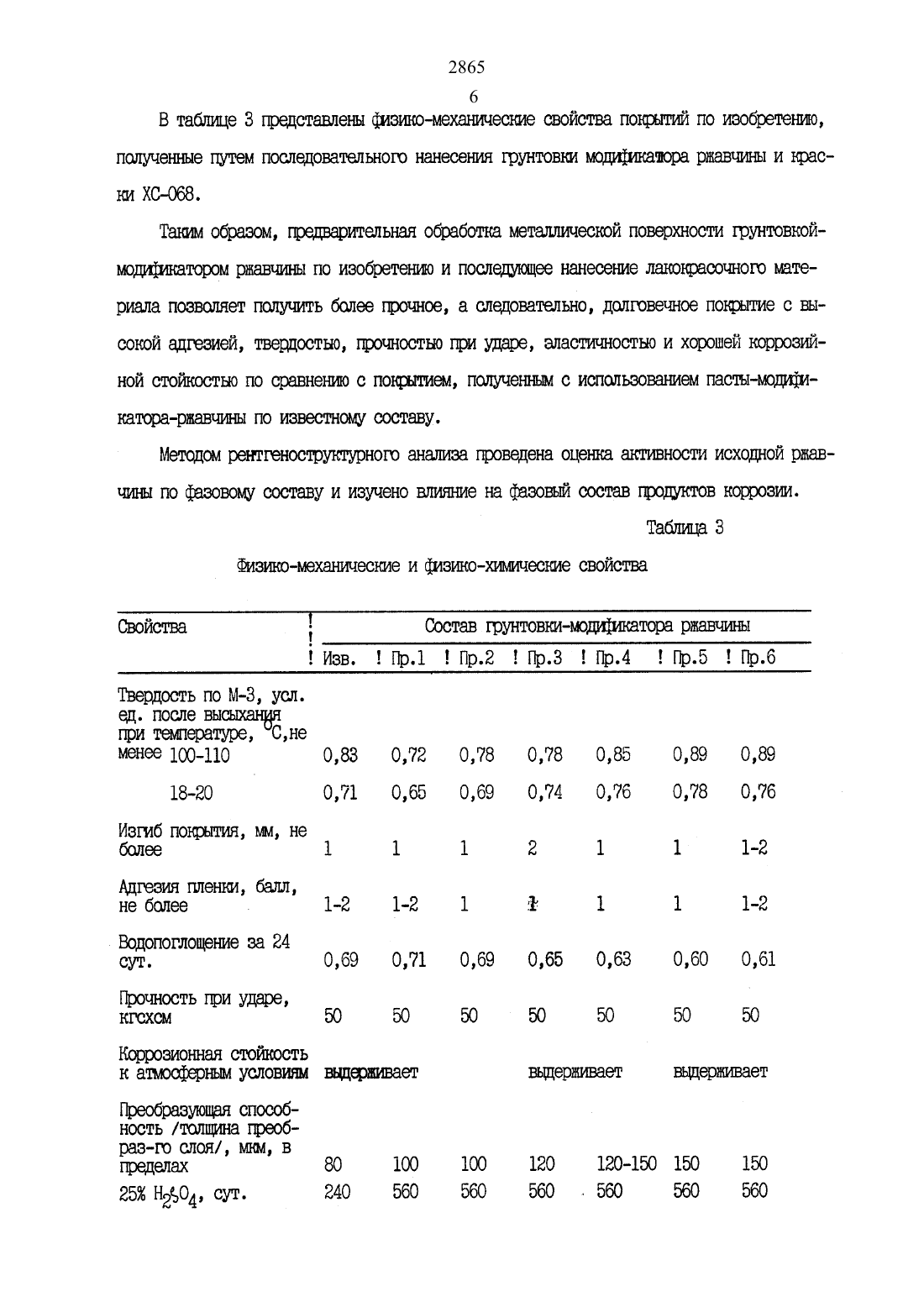

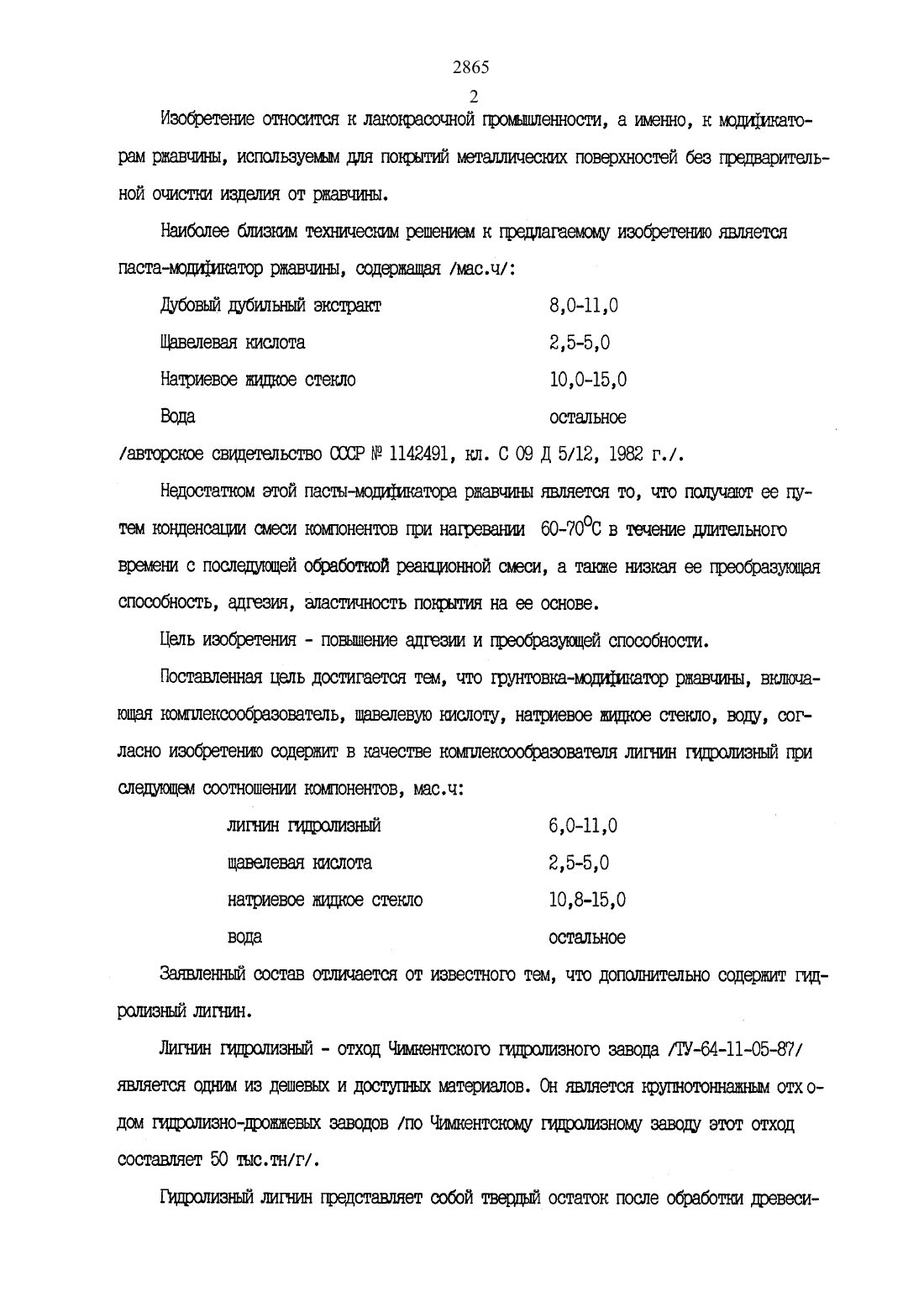

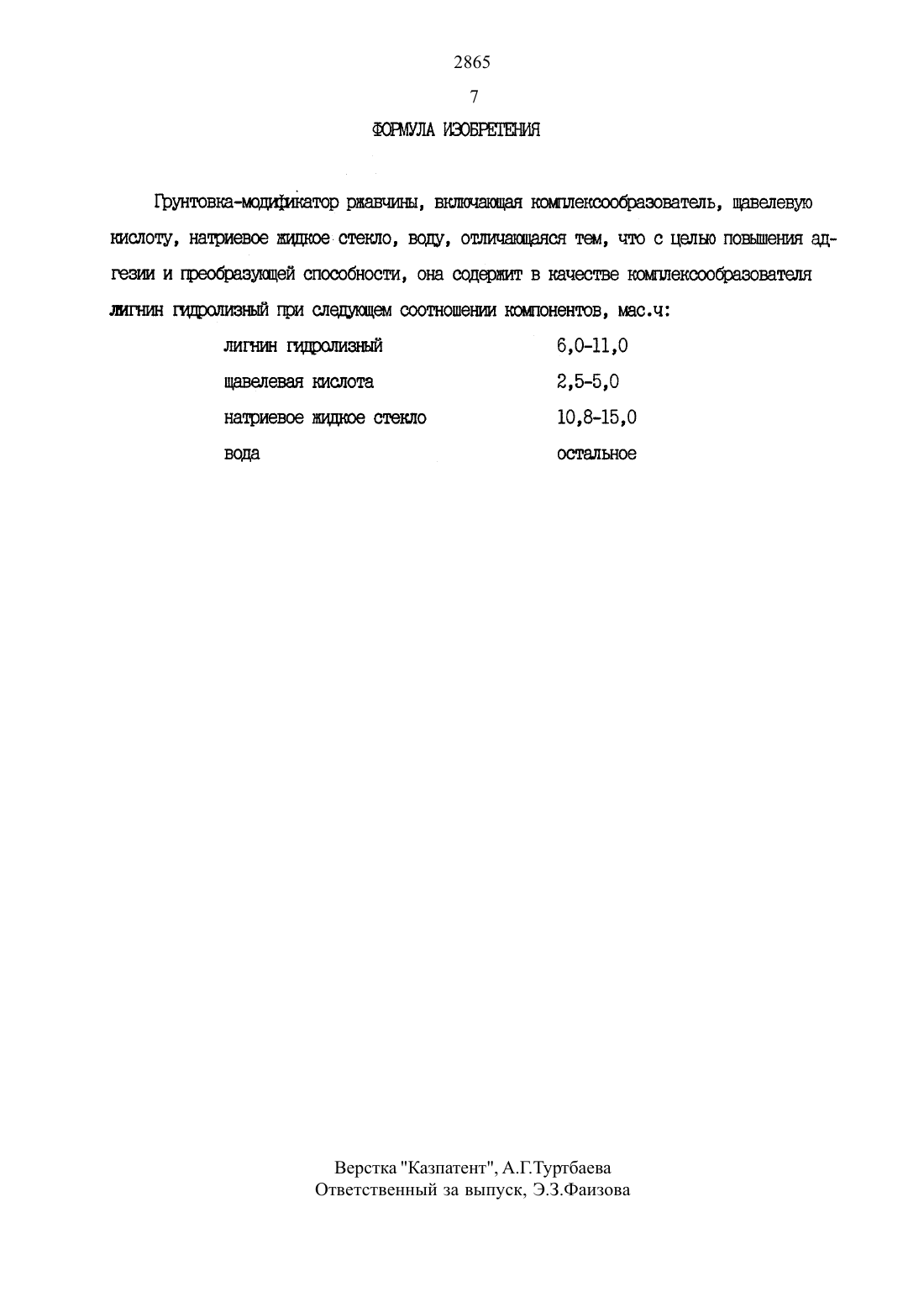

2 Изобретение относится к лакокрасочной промылшешлости, а каменно, к лгошфшато рам ржавчины, используем для покрытий металлических поверхностей без предваритель ной очистки издешля от рнавчгшъх. Наиболее близким тешшчесгш решением к глредлагаеъюиу изобретению являетсядубовый дубильный экстракт 8,О-11,О Цнвелевая кислота 25-5 О Натриевое липкое стекло 10,О 15 О Вода остальноеНедостатком этой пастъх-мош/флштора рнавчиньх является то, что позгучакэт ее путем конденсации смеси компонентов при нагревании 60-7000 в течение длительного времени с последующей обработкой реакционной смеси, а также низкая ее греобразухшлая способность, адгезия, эластичность погфытия на ее основе.Поставленная цель достигается тем, что грунтовка-влодкфлсатор ржавчины, втоптаюшая ъюьлтлексообравователъ, щавелевую кислоту, Натриевое лишюе стекло, воду, согласно изобретению содернит в качестве кошшексообразоватедгя лигнин гидрошзньлй прилигнин гидролизный 6,0-11,0 щавелевая кислота 2,5-5 О натриевое шлцъзое стекло 108-15,ОЗаявленный состав отличается от известною тем, что дополнительно содержит гидролизшъпй шлгнин.лигнин гидролизъгьлй отход Чишсентсхсого гидролизного завода /1 У 64-11-О 587/ является одним из дешевых и доступных материалов. Он является крупнотоннанньш отходом гилролизно-щзошкевьж заводов /по Чиълсентскош гицрожплзному заводу этот отход составляет 50 тыс.тн/г/.лшгнин представляет собой тверпьлй остаток после обработки древеси 28653 ны и растительных сепьскохозягйствеъльш отходов О 5-1-ъь 1 й раствором Н 25 О 4 методомГидрспизньлй шгнин является кошшексом вещества, разливы-ш по своей химличесгюй природе. Соотношение основных компонентов гтошлзного липчина колеблется в широких пределах и зависит от вида сырья.Выбор гидролизного лигнина, как основного сырья /компонента/ ьюшцшсатора ржавчины обусловлен с одной стороны спели/шансом строением липллна, с другой стороны несграниченностыо и дешевизной сырьевой базы. Он является комплексом веществ раешлчных по своей химической природе. В него входят значительно изхлененньлй собственно лигнин растительной клетки, часть полисахаридов, группа веществ шгногуьл/шового комплекса, моносахаоа, лллнералЬнЫе и органические кислоты, зслыше элементы и др. вещества. При этом основной вклад /4 О-88/ принадлежит собственно лшгъллну, остальная часть полисахаридам /1345/ смолистые и вещества дшгногуьланового комплексаГидродшзньй лигъллн подсолнечной лузги содержит 18,7 метоксилов, 9,5 общих гигронсилов, 4 карбоксильных групп. В гигролиэном шлгнине имеется надгичие бггренильньш, а также гекса, пента и тетраэамещеьп-гъвс бензольных ядер. ГШ/шрозшзъаьпй липли-шпонныгй комплекс, вкшшагошлй сопряленньле системы и вторичные ароматические структуры.Тешшчесние шпиль по виду перерабатываемого сырья делятся на древесные и лигнины из сельскохозяйственньш отходов тодсолнечная и рисовая лузга, гсугшрузная кочерыжна, хлопковая шелуха и др./.В среднем содержание отдельных групп веществ в лшгшл-хе колеблется в пределах табл. 1/.Наименование компонентов Содержат/хе, в пересчете на абсолютно 5 сухое вещество 1 5 шагнин из древе- дшгнин из с/хое. отхдЭлементарный анализ золы этил/шов показывает, что в ней содержится, 20-70 33.02, 7-24 Сао, 7-20 полуторных окислов /Ре 2 О 3 А 12 О 3/ и др. коьлпонентов.В гидролизном лигнине присутствует значительное количество реашмонътоспоообъгьш и этерефишцэовашш фенолы-пых и али/цветастом гидроксидов и неэамещенные позщии ароматического ядра фениппропановьпс единиц шпаина. В связи с этим лишила легковзаимодействует С ЗПЭКТЮОФКЩЬЕЫШ РЭЗГЕНТЗЫМ,реальные УСЛОВИЯ ДУШ ЭГО ПШШЪЮЛЭКУШ ВВЭДЭНИВМ В нее ДОПОЛНИТЕЛЬНОГО количества ИОНОГВЪП-ШШгрупп. Кроме того, гищэогшзъхьтй гшгъъин, содержании значительное количество п/щрокпилов и гростьж обширных групп, склонен к образованию халатов с возникновением внутримолекулярных водороцньш связей.Состав обладает тикоотроггньш свойствами, нетоксичен.Данная грунтовка-шшицулнатор ржавчины прешгазначена под окраску в комгшекое с лакокрасочными штериалами для прокоррошроваглхьж стальных поверхностей для преобразования прош/ктов коррозии в шлачесъше водонерастворшые ооешшения.Гипрогшзньпй лигнин /с Шлаюентского пишролизного заводе/ предварительно высуши ВЭЮТ В течение часа И ТЕПЗТЗЛЬНО ИВЪНЛЬЧВКУР В ЗЛЭЮИЧЭСКОЙ МЭЛЬНИЦЭ. ВЫСУШИВЗЕОТ притемпературе не более 8000.Компоненты грунтовгм-мошашнатора ржавчины на основе отходов местной промьшшенности пилрогшэъьгй шпили, щавелевую шепоту, Натриевое жидкое стекло взвешивали с точностью до 0,01 г, шешвали, добавляли расчетное количество воды. Через двое суток Загустевшую грунтовку-модификатор ржавчины тщательно перемешивали, после чего она пригодна к употреблению.Полученное вещество представляет собой прошит коричневого цвета с рН 3,0-4,0. Полученная грунтовка-модишсатор ршавчинъг может храниться достаточно длительное времн при комнатной температуре.Наносят грунтовку-модгфгпсатор ржавчины на ржавую поверхность с помощью кисти или валика, причем ее моляно наносить юн на сухую, так и на влажную ржавую поверхность.Процесс преобразования ржавчины при нормальной температуре 18-20 С ддпатся в течение 4 х часов, а при температуре 10 О 110 С в течение 10 минут. Процессом высьхантля завершается реашщя между массой и гродуктаъли, после чего обрабатываемая поверхность приобретает теша-коричневый цвет. Лакокрасочные материалы наносят через сутки после обработшл грунтовкой-модификатором.
