Электротехническое стекло

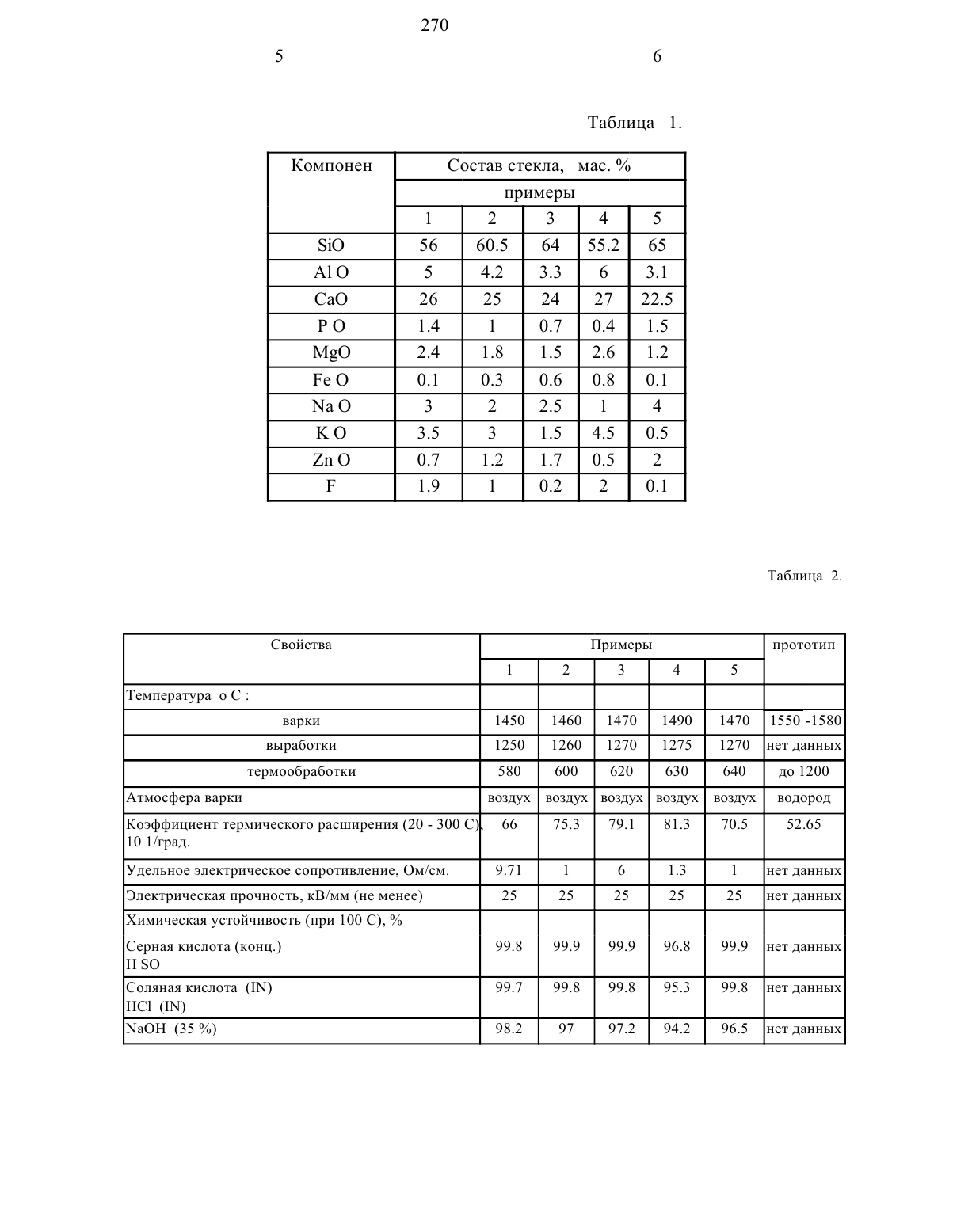

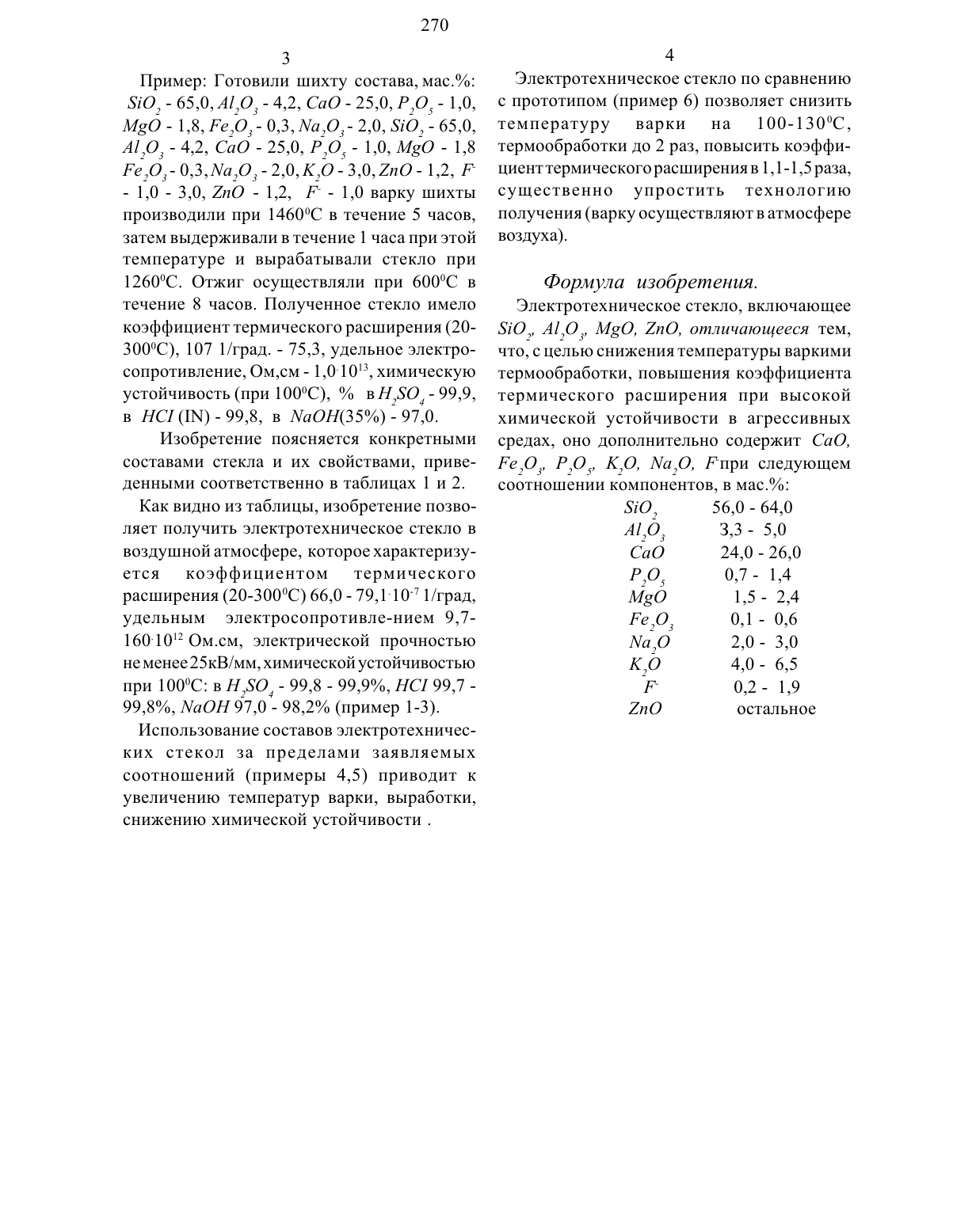

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Институт химических Наук Национальной Академии Республики Казахстан(5 6) 1 . Авторское свидетельство СССР М 541804, кл. С 03 С 3/085, 1974Изобретение относится к технологии силикатов и может быть использовано в электротехнической промышленности в качестве электроизоляционного стекла с высокойЦель изобретения-снижение температурь 1 варки и термообработки, повышение коэффициентатермического расширения при высокой химической устойчивости в агрессивных средах.Электротехническое стекло включает 102,А 1203, М 30, 2 п 0 и дополнительно содержит К 20, Па 20, Р 205,Са 0, Ре 203, Р при следующем соотношении компонентов, вИзобретение относится к технологии силикатов и может быть использовано в электротехнической промышленности в качестве электроизоляционного стекла с высокой химической устойчивостью.Целью изобретения является снижение температуры варки термообработки, повь 1 шение коэффициента термического расширения при высокой химической устойчивости стекла в агрессивных средах.Поставленная цель достигается тем, что электротермическое стекло, включающее 51203, А 1203, Мп 0, 2 п 0 дополнительно со держит Са 0,17 е 203, Р 205, К 20, Ма 20, 17 при следующем соотношении компонентов,мас.3 Пример Готовили шихту состава, мас. 5102 - 65,0,А 203 - 4,2, Са 0 - 25,0, Р 205 - 1,0,М 30 - 1,8, Ре 203 - 0,3, Ма 203- 2,0, 5102 - 65,0,А 1203 - 4,2, Са 0 - 25,0, Р 205 - 1,0, М 30 - 1,8 Ге 203- 0,3,17 а 203 - 2,0,К 20 - 3,0,2 п 0 - 1,2, Р- 1,0 - 3,0, 2 п 0 - 1,2, 17 - 1,0 варку шихты производили при 1460 С в течение 5 часов,затем выдерживали в течение 1 часа при этой температуре и вырабатывали стекло при 1260 С. Отжиг осуществляли при 600 С в течение 8 часов. Полученное стекло имело коэффициент термического расширения (20300 С), 107 1/град. - 75,3, удельное электросопротивление, Ом,см - 1,010, химическую устойчивость (при 100 С), вН 204 - 99,9,в НС 1(П 1) - 99,8, в А 7 а 0 Н(35) - 97,0. Изобретение поясняется конкретными составами стекла и их свойствами, приведенными соответственно в таблицах 1 и 2. Как видно из таблицы, изобретение позволяет получить электротехническое стекло в воздушной атмосфере, которое характеризуется коэффициентом термического расширения (20-300 С) 66,0 - 79,1107 1/град,удельным электросопротивле-нием 9,7160-10 Ом.см, электрической прочностью не менее 25 кВ/ мм, химической устойчивостью при 100 С в Н 2504 - 99,8 - 99,9, НС 1 99,7 99,8, А 7 а 0 Н 97,0 - 98,2 (пример 1-3). Использование составов электротехнических стекол за пределами заявляемых соотношений (примеры 4,5) приводит к увеличению температур варки, выработки,снижению химической устойчивости .Электротехническое стекло по сравнению с прототипом (пример 6) позволяет снизить температуру варки на 100-13 0 С,термообработки до 2 раз, повысить коэффициент термического расширения в 1,1-1,5 раза,существенно упростить технологию получения (варку осуществляют в атмосфере воздуха).Электротехническое стекло, включающее 102, А 1203, М 30, 2 п 0, отличающееся тем,что, с целью снижения температуры варкими термообработки, повышения коэффициента термического расширения при высокой химической устойчивости в агрессивных средах, оно дополнительно содержит Са 0,Ре 203, Р 205, К 20, 171120, Рпри следующем соотношении компонентов, в мас.Коэффициент термического расширения (20 - 300 С) 75.3 79.1 81.3 70.5 52.65 10 1/град.Соляная кислота (НЧ) 99.7 99.8 99.8 95.3 99.8 нет данных НС 1 (НЧ)
