Трехпродуктовый напорный гидроциклон

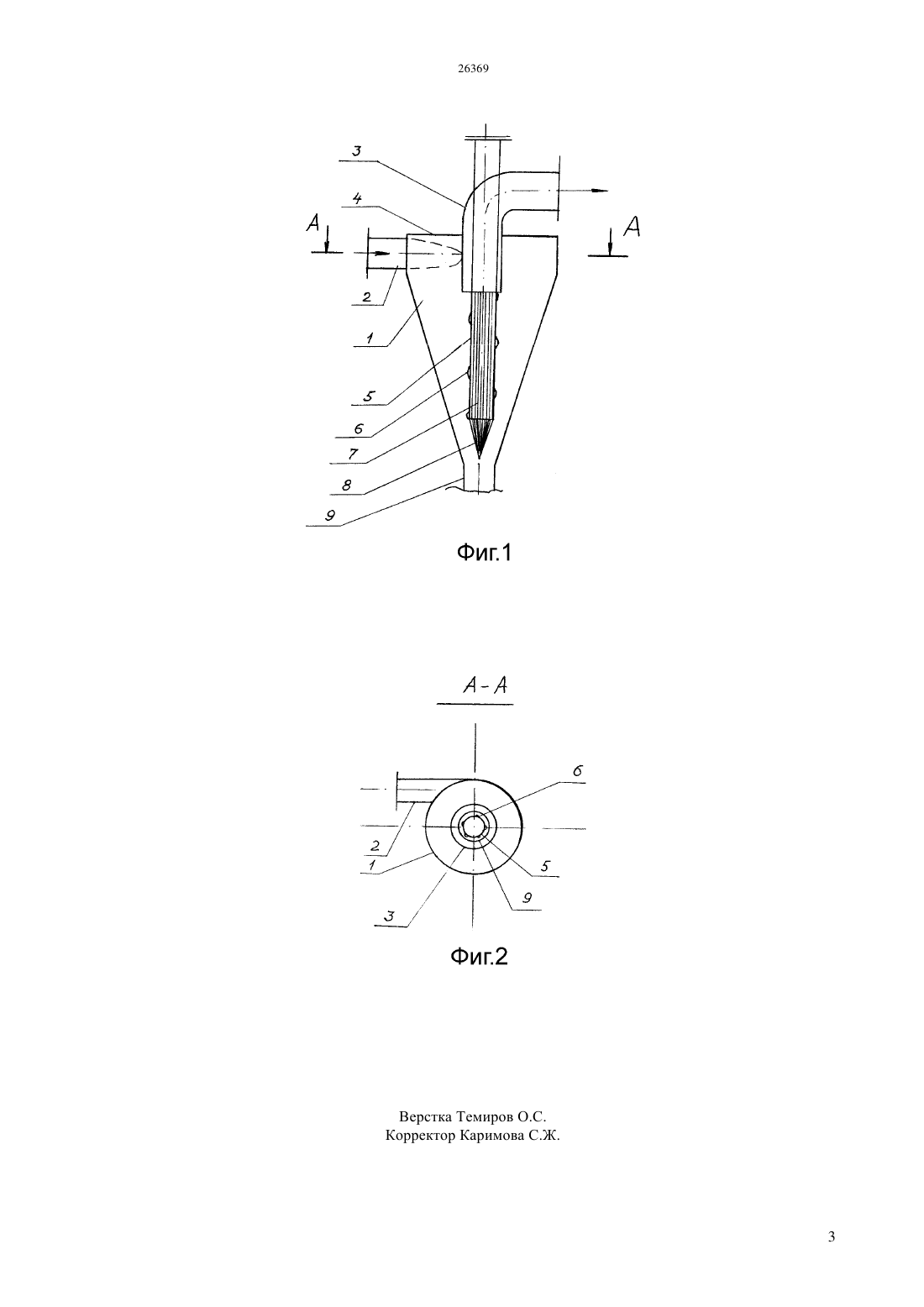

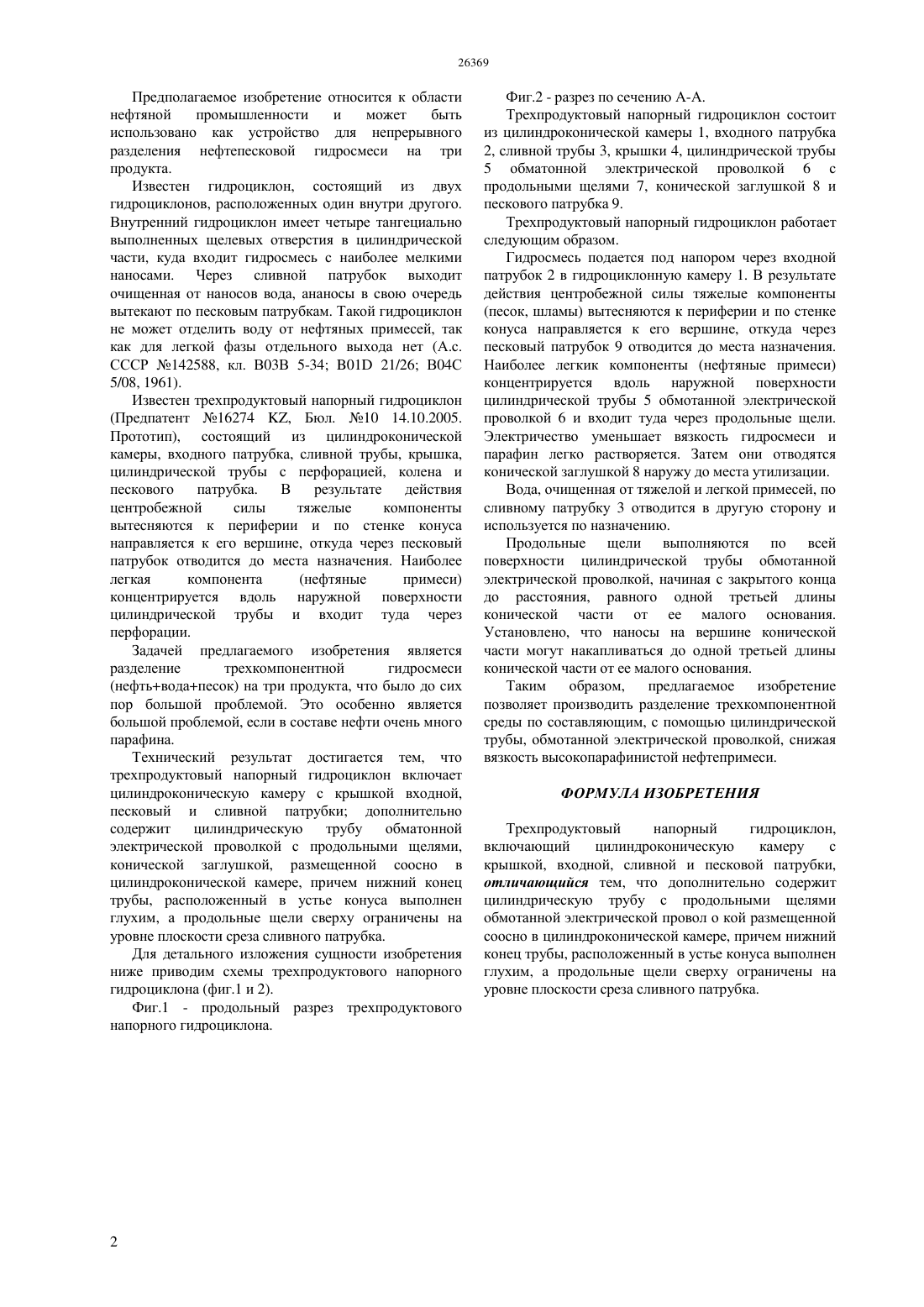

(51) 04 5/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Трехпродуктовый напорный гидроциклон,включающий цилиндроконическую камеру с крышкой, входной, сливной и песковой патрубки,дополнительно содержит цилиндрическую трубу с продольными щелями обмотанной электрической проволкой размещенной соосно в цилиндроконической камере, причем нижний конец трубы, расположенные в устье конуса выполнен глухим, а продольные щели сверху ограничены на уровне плоскости среза сливного патрубка. Данная конструкция трехпродуктового напорного гидроциклона успешно будет использована в нефтяной промышленности для разделения гидросмеси (нефтьводапесок) по составляющим и для уменьшения вязкости высокопарафинистой нефти транспортируемого нефтепроводом.(72) Абдураманов Абдуманап Джолдасов Сапарбек Куракбаевич Сарыбасова Гульмира Азимбаевна Минарбеков Жамалхан Изтилеуович(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 16274, кл. 04 5/23, 2005(57) Предполагаемое изобретение относится к области нефтяной промышленности и может быть использовано как устройство для непрерывного разделения высокопарафинистой нефтепесковой гидросмеси на три продукта. Предполагаемое изобретение относится к области нефтяной промышленности и может быть использовано как устройство для непрерывного разделения нефтепесковой гидросмеси на три продукта. Известен гидроциклон, состоящий из двух гидроциклонов, расположенных один внутри другого. Внутренний гидроциклон имеет четыре тангециально выполненных щелевых отверстия в цилиндрической части, куда входит гидросмесь с наиболее мелкими наносами. Через сливной патрубок выходит очищенная от наносов вода, ананосы в свою очередь вытекают по песковым патрубкам. Такой гидроциклон не может отделить воду от нефтяных примесей, так как для легкой фазы отдельного выхода нет (А.с. СССР 142588, кл. В 03 В 5-34 01 21/26 В 04 С 5/08, 1961). Известен трехпродуктовый напорный гидроциклон(Предпатент 16274 , Бюл. 10 14.10.2005. Прототип), состоящий из цилиндроконической камеры, входного патрубка, сливной трубы, крышка,цилиндрической трубы с перфорацией, колена и пескового патрубка. В результате действия центробежной силы тяжелые компоненты вытесняются к периферии и по стенке конуса направляется к его вершине, откуда через песковый патрубок отводится до места назначения. Наиболее легкая компонента(нефтяные примеси) концентрируется вдоль наружной поверхности цилиндрической трубы и входит туда через перфорации. Задачей предлагаемого изобретения является разделение трехкомпонентной гидросмеси(нефтьводапесок) на три продукта, что было до сих пор большой проблемой. Это особенно является большой проблемой, если в составе нефти очень много парафина. Технический результат достигается тем, что трехпродуктовый напорный гидроциклон включает цилиндроконическую камеру с крышкой входной,песковый и сливной патрубки дополнительно содержит цилиндрическую трубу обматонной электрической проволкой с продольными щелями,конической заглушкой, размещенной соосно в цилиндроконической камере, причем нижний конец трубы, расположенный в устье конуса выполнен глухим, а продольные щели сверху ограничены на уровне плоскости среза сливного патрубка. Для детального изложения сущности изобретения ниже приводим схемы трехпродуктового напорного гидроциклона (фиг.1 и 2). Фиг.1 - продольный разрез трехпродуктового напорного гидроциклона. Фиг.2 - разрез по сечению А-А. Трехпродуктовый напорный гидроциклон состоит из цилиндроконической камеры 1, входного патрубка 2, сливной трубы 3, крышки 4, цилиндрической трубы 5 обматонной электрической проволкой 6 с продольными щелями 7, конической заглушкой 8 и пескового патрубка 9. Трехпродуктовый напорный гидроциклон работает следующим образом. Гидросмесь подается под напором через входной патрубок 2 в гидроциклонную камеру 1. В результате действия центробежной силы тяжелые компоненты(песок, шламы) вытесняются к периферии и по стенке конуса направляется к его вершине, откуда через песковый патрубок 9 отводится до места назначения. Наиболее легкик компоненты (нефтяные примеси) концентрируется вдоль наружной поверхности цилиндрической трубы 5 обмотанной электрической проволкой 6 и входит туда через продольные щели. Электричество уменьшает вязкость гидросмеси и парафин легко растворяется. Затем они отводятся конической заглушкой 8 наружу до места утилизации. Вода, очищенная от тяжелой и легкой примесей, по сливному патрубку 3 отводится в другую сторону и используется по назначению. Продольные щели выполняются по всей поверхности цилиндрической трубы обмотанной электрической проволкой, начиная с закрытого конца до расстояния, равного одной третьей длины конической части от ее малого основания. Установлено, что наносы на вершине конической части могут накапливаться до одной третьей длины конической части от ее малого основания. Таким образом, предлагаемое изобретение позволяет производить разделение трехкомпонентной среды по составляющим, с помощью цилиндрической трубы, обмотанной электрической проволкой, снижая вязкость высокопарафинистой нефтепримеси. ФОРМУЛА ИЗОБРЕТЕНИЯ Трехпродуктовый напорный гидроциклон,включающий цилиндроконическую камеру с крышкой, входной, сливной и песковой патрубки,отличающийся тем, что дополнительно содержит цилиндрическую трубу с продольными щелями обмотанной электрической провол о кой размещенной соосно в цилиндроконической камере, причем нижний конец трубы, расположенный в устье конуса выполнен глухим, а продольные щели сверху ограничены на уровне плоскости среза сливного патрубка.
