Приспособление для установки блочного зубчатого колеса при нарезании втрого зубчатого венца

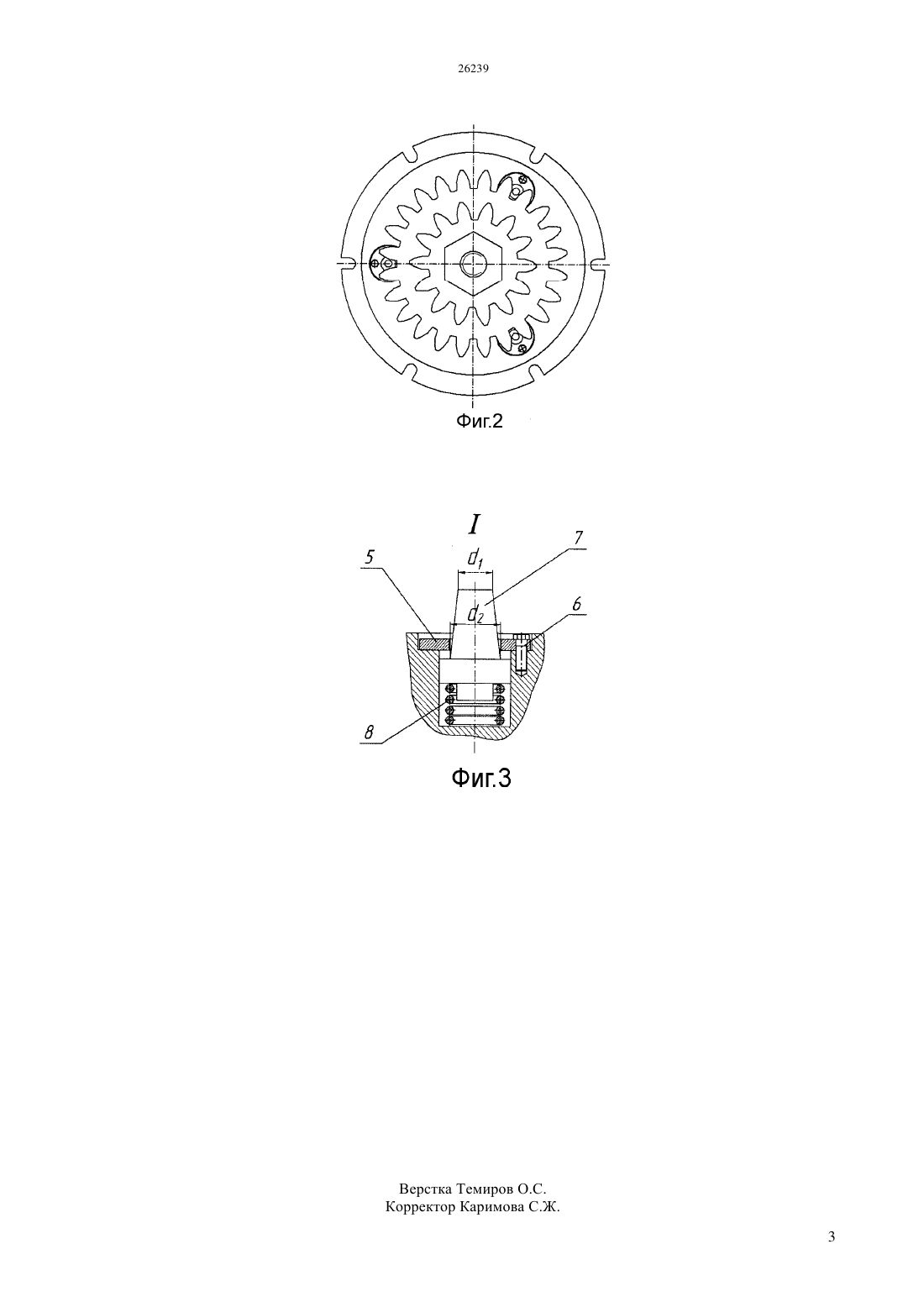

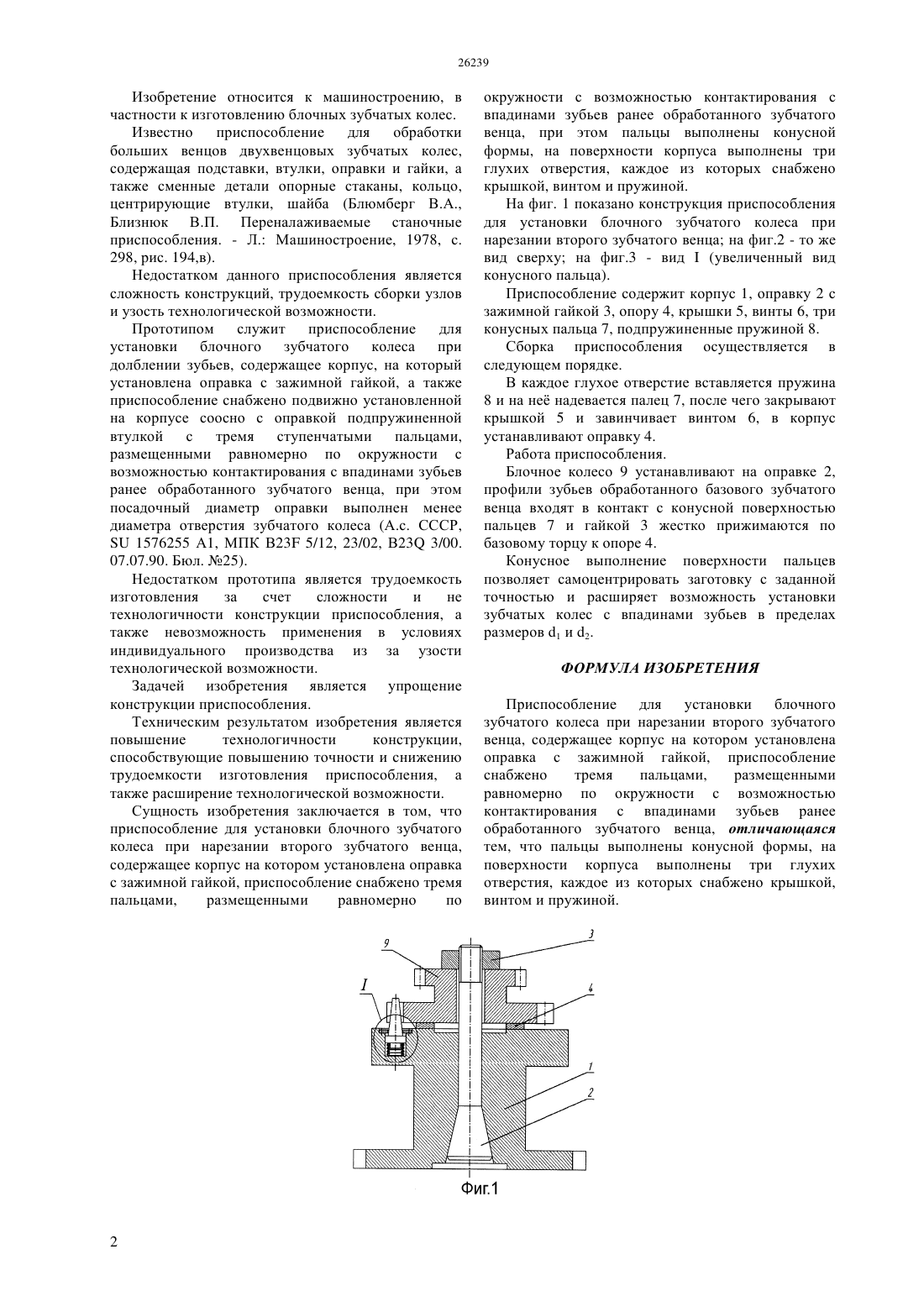

(51) 23 19/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Приспособление для установки блочного зубчатого колеса при нарезании второго зубчатого венца, содержащее корпус на котором установлена оправка с зажимной гайкой, приспособление снабжено тремя пальцами,размещенными равномерно по окружности с возможностью контактирования с впадинами зубьев ранее обработанного зубчатого венца, отличающаяся тем,что пальцы выполнены конусной формы, на поверхности корпуса выполнены три глухих отверстия, каждое из которых снабжено крышкой,винтом и пружиной. Техническим результатом изобретения является повышение технологичности конструкции,способствующие повышению точности и снижению трудоемкости изготовления приспособления, а также расширение технологической возможности.(72) Шеров Карибек ТагаевичАликулов Джавлан Ергешович Шеров Айбек Карибекович(54) ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ БЛОЧНОГО ЗУБЧАТОГО КОЛЕСА ПРИ НАРЕЗАНИИ ВТОРОГО ЗУБЧАТОГО ВЕНЦА(57) Изобретение относится к машиностроению, в частности к изготовлению блочных зубчатых колес. Задачей изобретения является упрощение конструкции приспособления. Изобретение относится к машиностроению, в частности к изготовлению блочных зубчатых колес. Известно приспособление для обработки больших венцов двухвенцовых зубчатых колес,содержащая подставки, втулки, оправки и гайки, а также сменные детали опорные стаканы, кольцо,центрирующие втулки, шайба (Блюмберг В.А.,Близнюк В.П. Переналаживаемые станочные приспособления. - Л. Машиностроение, 1978, с. 298, рис. 194,в). Недостатком данного приспособления является сложность конструкций, трудоемкость сборки узлов и узость технологической возможности. Прототипом служит приспособление для установки блочного зубчатого колеса при долблении зубьев, содержащее корпус, на который установлена оправка с зажимной гайкой, а также приспособление снабжено подвижно установленной на корпусе соосно с оправкой подпружиненной втулкой с тремя ступенчатыми пальцами,размещенными равномерно по окружности с возможностью контактирования с впадинами зубьев ранее обработанного зубчатого венца, при этом посадочный диаметр оправки выполнен менее диаметра отверстия зубчатого колеса (А.с. СССР, 1576255 А 1, МПК В 23 5/12, 23/02, В 23 3/00. 07.07.90. Бюл. 25). Недостатком прототипа является трудоемкость изготовления за счет сложности и не технологичности конструкции приспособления, а также невозможность применения в условиях индивидуального производства из за узости технологической возможности. Задачей изобретения является упрощение конструкции приспособления. Техническим результатом изобретения является повышение технологичности конструкции,способствующие повышению точности и снижению трудоемкости изготовления приспособления, а также расширение технологической возможности. Сущность изобретения заключается в том, что приспособление для установки блочного зубчатого колеса при нарезании второго зубчатого венца,содержащее корпус на котором установлена оправка с зажимной гайкой, приспособление снабжено тремя пальцами,размещенными равномерно по окружности с возможностью контактирования с впадинами зубьев ранее обработанного зубчатого венца, при этом пальцы выполнены конусной формы, на поверхности корпуса выполнены три глухих отверстия, каждое из которых снабжено крышкой, винтом и пружиной. На фиг. 1 показано конструкция приспособления для установки блочного зубчатого колеса при нарезании второго зубчатого венца на фиг.2 - то же вид сверху на фиг.3 - вид(увеличенный вид конусного пальца). Приспособление содержит корпус 1, оправку 2 с зажимной гайкой 3, опору 4, крышки 5, винты 6, три конусных пальца 7, подпружиненные пружиной 8. Сборка приспособления осуществляется в следующем порядке. В каждое глухое отверстие вставляется пружина 8 и на не надевается палец 7, после чего закрывают крышкой 5 и завинчивает винтом 6, в корпус устанавливают оправку 4. Работа приспособления. Блочное колесо 9 устанавливают на оправке 2,профили зубьев обработанного базового зубчатого венца входят в контакт с конусной поверхностью пальцев 7 и гайкой 3 жестко прижимаются по базовому торцу к опоре 4. Конусное выполнение поверхности пальцев позволяет самоцентрировать заготовку с заданной точностью и расширяет возможность установки зубчатых колес с впадинами зубьев в пределах размеров 1 и 2. ФОРМУЛА ИЗОБРЕТЕНИЯ Приспособление для установки блочного зубчатого колеса при нарезании второго зубчатого венца, содержащее корпус на котором установлена оправка с зажимной гайкой, приспособление снабжено тремя пальцами,размещенными равномерно по окружности с возможностью контактирования с впадинами зубьев ранее обработанного зубчатого венца, отличающаяся тем, что пальцы выполнены конусной формы, на поверхности корпуса выполнены три глухих отверстия, каждое из которых снабжено крышкой,винтом и пружиной.
