Прибор для ударного уплотнения образцов грунта

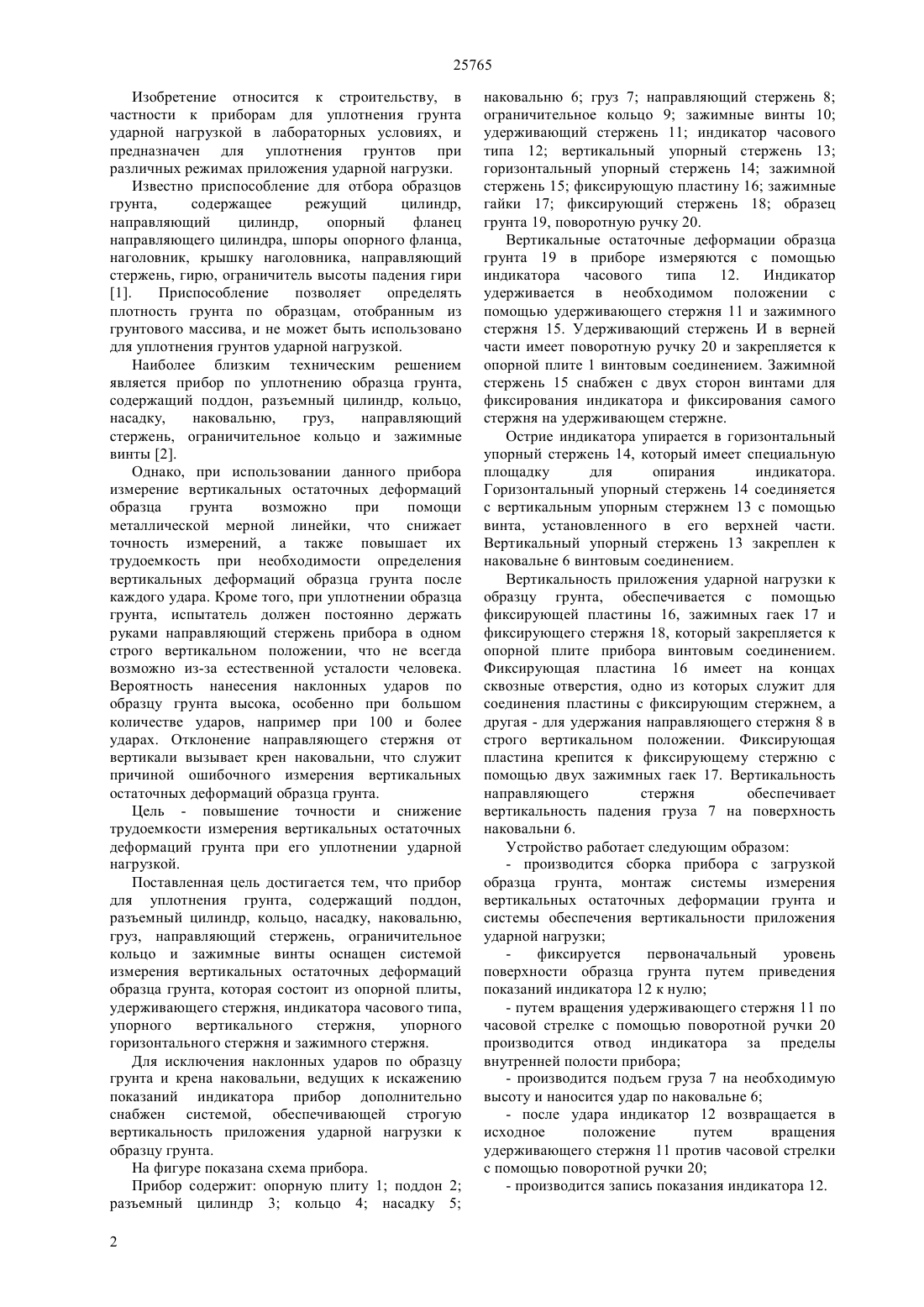

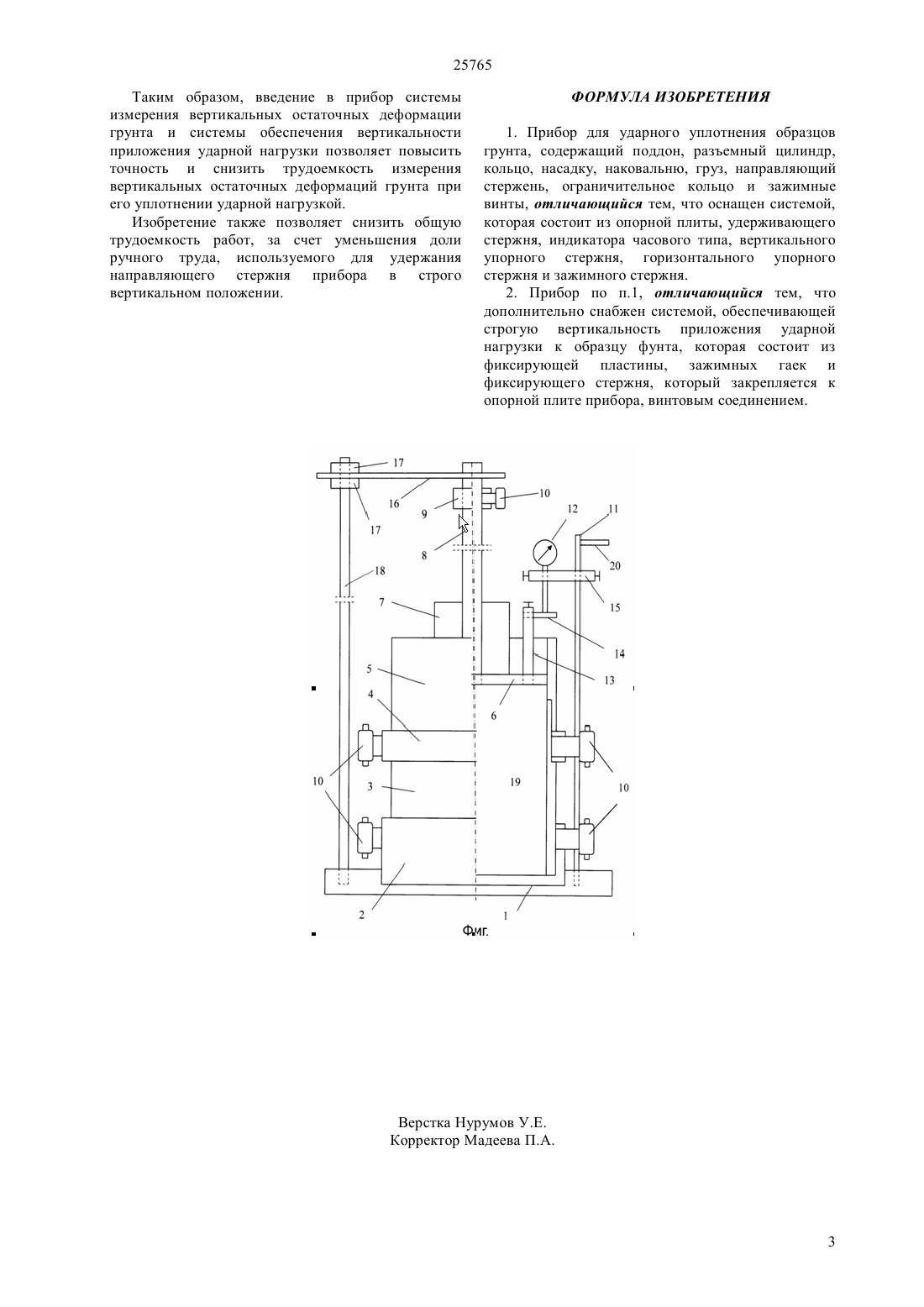

(51) 21 33/02 (2010.01) 02 3/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ударной нагрузкой в лабораторных условиях, и предназначен для уплотнения грунтов при различных режимах приложения ударной нагрузки. Прибор содержит поддон, разъемный цилиндр,кольцо, насадку, наковальню, груз, направляющий стержень, ограничительное кольцо и зажимные винты, оснащен системой измерения вертикальных остаточных деформаций образца грунта, которая состоит из опорной плиты, удерживающего стержня, индикатора часового типа, вертикального упорного стержня, горизонтального упорного стержня и зажимного стержня, а также снабжен системой,обеспечивающей вертикальность приложения ударной нагрузки к образцу грунта,состоящей из фиксирующей пластины, зажимных гаек и фиксирующего стержня.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич Саимбетова Ботагоз Темирхановна(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) ГОСТ 22733-77. Грунты. Метод лабораторного определения максимальной плотности.(54) ПРИБОР ДЛЯ УДАРНОГО УПЛОТНЕНИЯ ОБРАЗЦОВ ГРУНТА(57) Изобретение относится к строительству, в частности к приборам для уплотнения грунта 25765 Изобретение относится к строительству, в частности к приборам для уплотнения грунта ударной нагрузкой в лабораторных условиях, и предназначен для уплотнения грунтов при различных режимах приложения ударной нагрузки. Известно приспособление для отбора образцов грунта,содержащее режущий цилиндр,направляющий цилиндр,опорный фланец направляющего цилиндра, шпоры опорного фланца,наголовник, крышку наголовника, направляющий стержень, гирю, ограничитель высоты падения гири 1. Приспособление позволяет определять плотность грунта по образцам, отобранным из грунтового массива, и не может быть использовано для уплотнения грунтов ударной нагрузкой. Наиболее близким техническим решением является прибор по уплотнению образца грунта,содержащий поддон, разъемный цилиндр, кольцо,насадку,наковальню,груз,направляющий стержень, ограничительное кольцо и зажимные винты 2. Однако, при использовании данного прибора измерение вертикальных остаточных деформаций образца грунта возможно при помощи металлической мерной линейки, что снижает точность измерений, а также повышает их трудоемкость при необходимости определения вертикальных деформаций образца грунта после каждого удара. Кроме того, при уплотнении образца грунта, испытатель должен постоянно держать руками направляющий стержень прибора в одном строго вертикальном положении, что не всегда возможно из-за естественной усталости человека. Вероятность нанесения наклонных ударов по образцу грунта высока, особенно при большом количестве ударов, например при 100 и более ударах. Отклонение направляющего стержня от вертикали вызывает крен наковальни, что служит причиной ошибочного измерения вертикальных остаточных деформаций образца грунта. Цель - повышение точности и снижение трудоемкости измерения вертикальных остаточных деформаций грунта при его уплотнении ударной нагрузкой. Поставленная цель достигается тем, что прибор для уплотнения грунта, содержащий поддон,разъемный цилиндр, кольцо, насадку, наковальню,груз, направляющий стержень, ограничительное кольцо и зажимные винты оснащен системой измерения вертикальных остаточных деформаций образца грунта, которая состоит из опорной плиты,удерживающего стержня, индикатора часового типа,упорного вертикального стержня,упорного горизонтального стержня и зажимного стержня. Для исключения наклонных ударов по образцу грунта и крена наковальни, ведущих к искажению показаний индикатора прибор дополнительно снабжен системой, обеспечивающей строгую вертикальность приложения ударной нагрузки к образцу грунта. На фигуре показана схема прибора. Прибор содержит опорную плиту 1 поддон 2 разъемный цилиндр 3 кольцо 4 насадку 5 2 наковальню 6 груз 7 направляющий стержень 8 ограничительное кольцо 9 зажимные винты 10 удерживающий стержень 11 индикатор часового типа 12 вертикальный упорный стержень 13 горизонтальный упорный стержень 14 зажимной стержень 15 фиксирующую пластину 16 зажимные гайки 17 фиксирующий стержень 18 образец грунта 19, поворотную ручку 20. Вертикальные остаточные деформации образца грунта 19 в приборе измеряются с помощью индикатора часового типа 12. Индикатор удерживается в необходимом положении с помощью удерживающего стержня 11 и зажимного стержня 15. Удерживающий стержень И в верней части имеет поворотную ручку 20 и закрепляется к опорной плите 1 винтовым соединением. Зажимной стержень 15 снабжен с двух сторон винтами для фиксирования индикатора и фиксирования самого стержня на удерживающем стержне. Острие индикатора упирается в горизонтальный упорный стержень 14, который имеет специальную площадку для опирания индикатора. Горизонтальный упорный стержень 14 соединяется с вертикальным упорным стержнем 13 с помощью винта, установленного в его верхней части. Вертикальный упорный стержень 13 закреплен к наковальне 6 винтовым соединением. Вертикальность приложения ударной нагрузки к образцу грунта, обеспечивается с помощью фиксирующей пластины 16, зажимных гаек 17 и фиксирующего стержня 18, который закрепляется к опорной плите прибора винтовым соединением. Фиксирующая пластина 16 имеет на концах сквозные отверстия, одно из которых служит для соединения пластины с фиксирующим стержнем, а другая - для удержания направляющего стержня 8 в строго вертикальном положении. Фиксирующая пластина крепится к фиксирующему стержню с помощью двух зажимных гаек 17. Вертикальность направляющего стержня обеспечивает вертикальность падения груза 7 на поверхность наковальни 6. Устройство работает следующим образом- производится сборка прибора с загрузкой образца грунта, монтаж системы измерения вертикальных остаточных деформации грунта и системы обеспечения вертикальности приложения ударной нагрузки фиксируется первоначальный уровень поверхности образца грунта путем приведения показаний индикатора 12 к нулю- путем вращения удерживающего стержня 11 по часовой стрелке с помощью поворотной ручки 20 производится отвод индикатора за пределы внутренней полости прибора- производится подъем груза 7 на необходимую высоту и наносится удар по наковальне 6- после удара индикатор 12 возвращается в исходное положение путем вращения удерживающего стержня 11 против часовой стрелки с помощью поворотной ручки 20- производится запись показания индикатора 12. 25765 Таким образом, введение в прибор системы измерения вертикальных остаточных деформации грунта и системы обеспечения вертикальности приложения ударной нагрузки позволяет повысить точность и снизить трудоемкость измерения вертикальных остаточных деформаций грунта при его уплотнении ударной нагрузкой. Изобретение также позволяет снизить общую трудоемкость работ, за счет уменьшения доли ручного труда, используемого для удержания направляющего стержня прибора в строго вертикальном положении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Прибор для ударного уплотнения образцов грунта, содержащий поддон, разъемный цилиндр,кольцо, насадку, наковальню, груз, направляющий стержень, ограничительное кольцо и зажимные винты, отличающийся тем, что оснащен системой,которая состоит из опорной плиты, удерживающего стержня, индикатора часового типа, вертикального упорного стержня, горизонтального упорного стержня и зажимного стержня. 2. Прибор по п.1, отличающийся тем, что дополнительно снабжен системой, обеспечивающей строгую вертикальность приложения ударной нагрузки к образцу фунта, которая состоит из фиксирующей пластины, зажимных гаек и фиксирующего стержня, который закрепляется к опорной плите прибора, винтовым соединением.
