Плоскооборотная машина

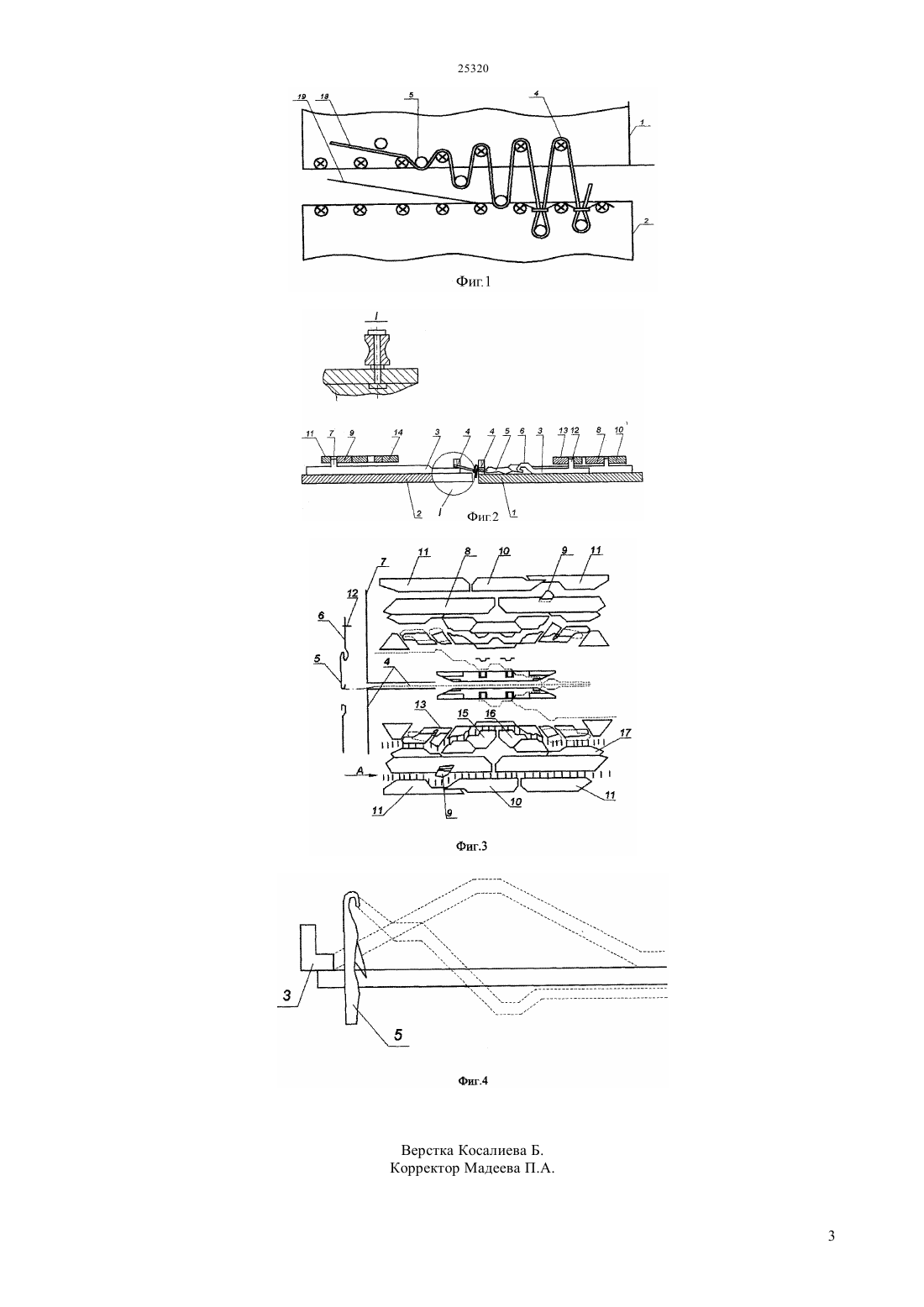

(51) 04 1/02 (2010.01) 04 7/06 (2010.01) 04 15/00 (2010.01) 04 15/90 (2010.01) 04 37/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Предложена плоскооборотная машина,содержащая игольницы, штеги которых несут отбойные зубья, игловоды для перемещения двухголовочных игл, и смонтированные на каретке замки с клиньями для перемещения игловодов,причем штеги установлены в игольницах с возможностью перемещения, и имеют пятки, а замки снабжены клиньями для перемещения штег,расположенными под клиньями для перемещения игловодов, в которой отбойные зубья выполнены в виде роликов с возможностью вертикального перемещения и свободного вращения. Предложенная конструкция плоскооборотной машины позволяет обеспечить возможность выработки плюшевого трикотажа с увеличенной длиной плюшевых протяжек без обрыва нити.(72) Байжанова Сулушаш Болабиевна Сабырханова Салтанат Шалхарбаевна(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан(57) Изобретение относится к трикотажному машиностроению и может быть использовано для выработки плюшевого трикотажа с увеличенной длиной плюшевых протяжек. Изобретение относится к трикотажному машиностроению и может быть использовано для выработки плюшевого трикотажа с увеличенной длиной плюшевых протяжек. Известна машина для вязания двустороннего кулирного плюшевого трикотажа, (Авторское свидетельство СССР 305221, Кл. 04 1/02), на которой верхняя игольница круглооборотной машины служит отбойной линией для плющевой нити, если процесс петлеобразования выполняется на нижней игольнице, и наоборот, отбойные зубья нижней игольницы могут служить отбойной линией для плюшевой нити, если петлеобразование происходит на верхней игольнице. Следует отметить, что на машине данной конструкции нельзя получать плюшевый трикотаж с длинными протяжками, т.е. дальнейшее увеличение длины плюшевых протяжек приведет к увеличению натяжения плюшевой нити, в результате чего происходит обрыв нити. Известна плоскооборотная машина, содержащая игольницы, штеги которых несут отбойные зубья,игловоды для перемещения двухголовочных игл, и смонтированные на каретке замки с клиньями для перемещения игловодов, в которой штеги установлены в игольницах с возможностью перемещения, и имеют пятки, а замки снабжены клиньями для перемещения штег, расположенными под клиньями для перемещения игловодов(Авторское свидетельство СССР 490881. Плоскооборотная машина. Кл 04 7/06, бюллетень 41, 1975 г.). Недостатком такой машины является то, что возникающие трения между плюшевой нитью и отбойными зубьями приводят к повышению защемления плюшевой нити и ее обрыву. Задачей изобретения является разработка конструкции плоскооборотной машины,позволяющей обеспечить возможность выработки плюшевого трикотажа с увеличенной длиной плюшевых протяжек, без обрыва нити. Технический результат - диапазон изменения высоты плюшевых протяжек можно довести от 15 до 20 мм, что позволяет расширить ассортимент выпускаемых трикотажных полотен. Это достигается тем, что в плоскооборотной машине, содержащей игольницы, штеги которых несут отбойные зубья, игловоды для перемещения двухголовочных игл, и смонтированные на каретке замки с клиньями для перемещения игловодов, в которой штеги установлены в игольницах с возможностью перемещения, и имеют пятки, а замки снабжены клиньями для перемещения штег,расположенными под клиньями для перемещения игловодов, согласно изобретению, отбойные зубья выполнены в виде роликов с возможностью вертикального перемещения и свободного вращения. Сущность изобретения поясняется чертежами,где на фиг. 1 представлена схема кулирования плюшевой нити при помощи подвижных отбойных роликов на фиг. 2 - игольница плоскооборотной машины, разрез на фиг. 3 - замки 4 - траектория движения петлеобразующих органов. Плоскоборотная машина содержит игольницы 1,2, несущие штеги 3 с отбойными роликами 4. Между отбойными роликами 4 установлены двухголовочные иглы 5, управляемые игловодами 6. Штеги 3 имеют пятки 7 для взаимодействия с замками, содержащими кулирные клинья 8, 9 и направляющие клинья 10, 11. Игловоды имеют пятки 12 для взаимодействия с кулирными клиньями 13, 14, подъемными клиньями 15, 16 и направляющими клиньями 17. Клинья 8-11 образуют канал для перемещения пяток 7, а клинья 13-17 канал для пяток 12. Во время процесса петлеобразования при движении каретки слева направо по стрелке А в замке включен в работу кулирный клин 9 задней игольницы 2. При этом плюшевая нить 18 прокладывается на отбойные ролики 4 задней игольницы, которые в передней игольнице при кулировании иглами грунтовой нити 19 передвигаются в противоположном направлении кулирными клиньями 9 без увеличения защемления. При обратном движении кареткой включается кулирный клин 8 передней игольницы 1. Плюшевая нить 18 при этом прокладывается на отбойные ролики 4 передней игольницы, которые в передней игольнице при кулировании иглами грунтовой нити 19 передвигаются в противоположном направлении кулирными клиньями 9 без увеличения защемления. Таким образом, в момент кулирования игла передвигается кулирными клиньями 13, 14, а отбойные ролики перемещаются в противоположную сторону кулирными клиньями 8,9. Изменение длины плюшевых протяжек достигается изменением положения кулирных клиньев 8, 9 согласно направлению стрелок Б-Б. Диапазон изменения высоты плюшевых протяжек можно довести от 15 до 20 мм. Благодаря тому, что в плоскооборотной машине отбойные зубья выполнены в виде роликов с возможностью их вертикального перемещения и свободного вращения, предотвращается защемление нити и ее обрыв. ФОРМУЛА ИЗОБРЕТЕНИЯ Плоскооборотная машина,содержащая игольницы, штеги которых несут отбойные зубья,игловоды для перемещения двухголовочных игл, и смонтированные на каретке замки с клиньями для перемещения игловодов, причем штеги установлены в игольницах с возможностью перемещения, и имеют пятки, а замки снабжены клиньями для перемещения штег, расположенными под клиньями для перемещения игловодов, отличающаяся тем,что отбойные зубья выполнены в виде роликов с возможностью вертикального перемещения и свободного вращения.
