Двустороний футерованный плюшевый трикотаж

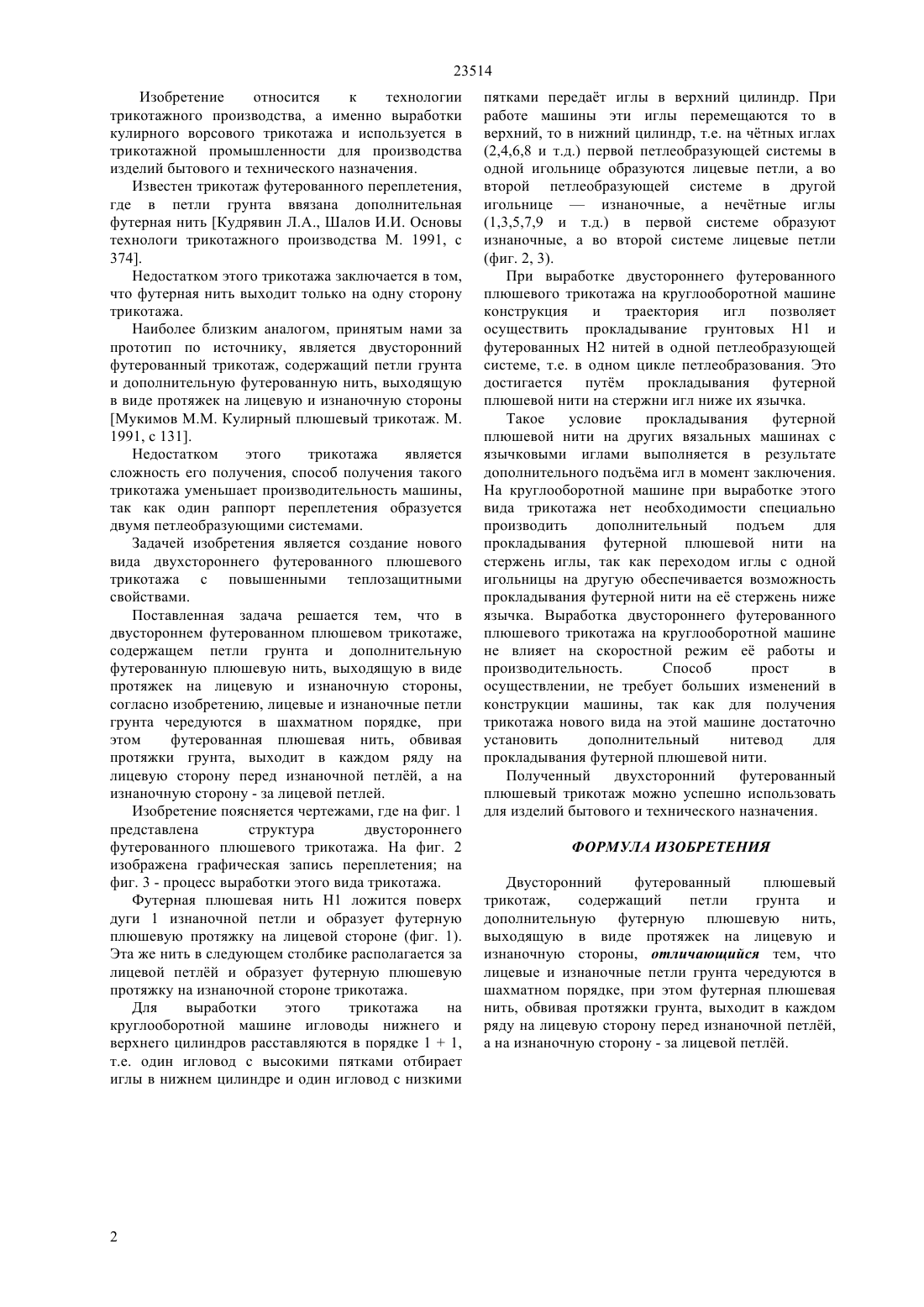

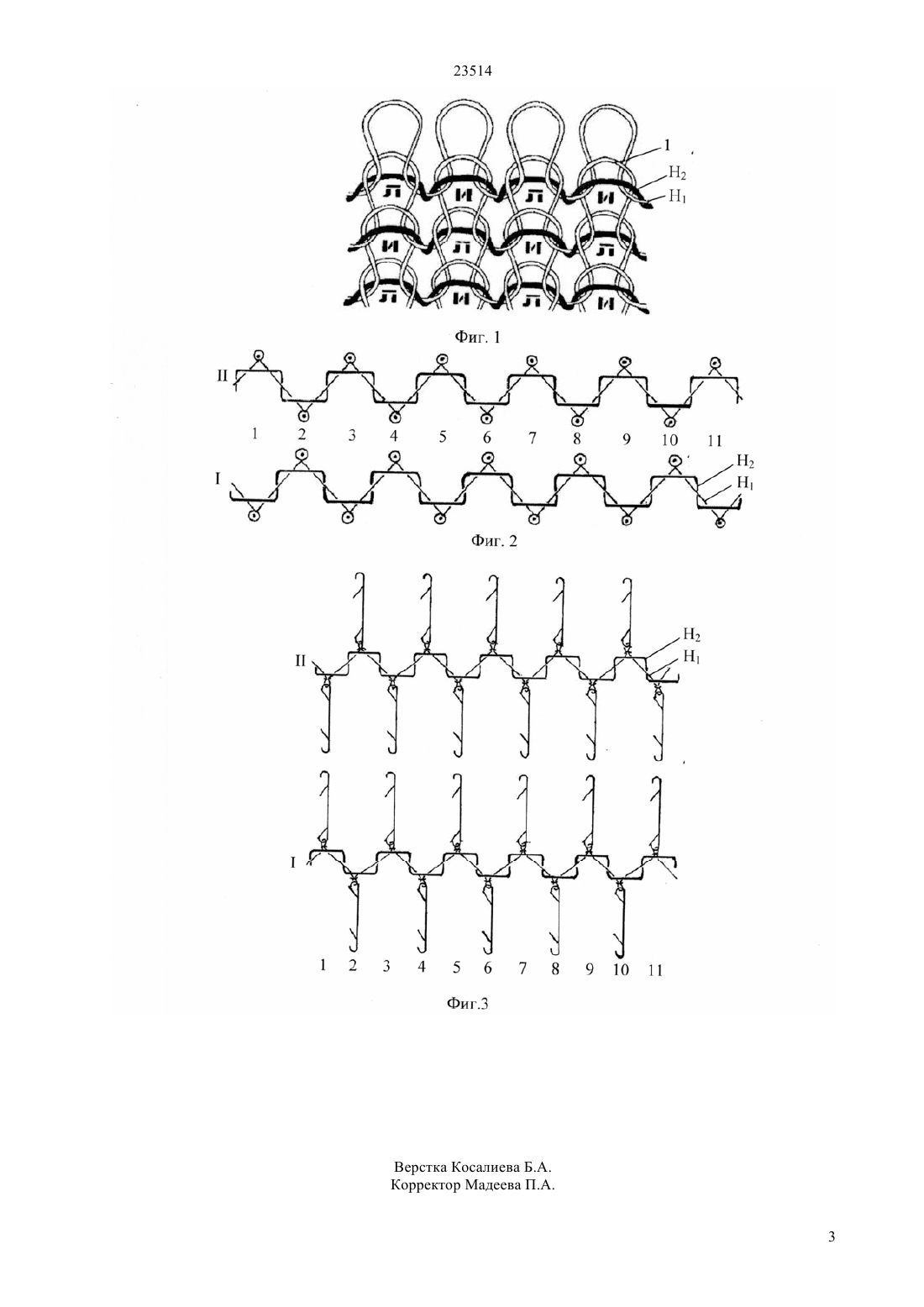

(51) 04 15/50 (2010.01) 04 9/10 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ использована в трикотажной промышленности для производства изделий бытового и технического назначения. Задачей изобретения, является создание нового вида двухстороннего трикотажа с повышенными теплозащитными свойствами. Предложен двусторонний футерованный плюшевый трикотаж, содержащий петли грунта и дополнительную футерованную плюшевую нить,выходящую в виде протяжек на лицевую и изнаночную стороны, в котором лицевые и изнаночные петли грунта чередуются в шахматном порядке, при этом футерованная плюшевая нить,обвивая протяжки грунта, выходит в каждом ряду на лицевую сторону перед изнаночной петлй, а на изнаночную сторону - за лицевой петлй.(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(54) ДВУСТОРОННИЙ ФУТЕРОВАННЫЙ ПЛЮШЕВЫЙ ТРИКОТАЖ(57) Изобретение относится к технологии трикотажного производства, а именно выработки кулирного ворсового трикотажа и может быть 23514 Изобретение относится к технологии трикотажного производства, а именно выработки кулирного ворсового трикотажа и используется в трикотажной промышленности для производства изделий бытового и технического назначения. Известен трикотаж футерованного переплетения,где в петли грунта ввязана дополнительная футерная нить Кудрявин Л.А., Шалов И.И. Основы технологи трикотажного производства М. 1991, с 374. Недостатком этого трикотажа заключается в том,что футерная нить выходит только на одну сторону трикотажа. Наиболее близким аналогом, принятым нами за прототип по источнику, является двусторонний футерованный трикотаж, содержащий петли грунта и дополнительную футерованную нить, выходящую в виде протяжек на лицевую и изнаночную стороны Мукимов М.М. Кулирный плюшевый трикотаж. М. 1991, с 131. Недостатком этого трикотажа является сложность его получения, способ получения такого трикотажа уменьшает производительность машины,так как один раппорт переплетения образуется двумя петлеобразующими системами. Задачей изобретения является создание нового вида двухстороннего футерованного плюшевого трикотажа с повышенными теплозащитными свойствами. Поставленная задача решается тем, что в двустороннем футерованном плюшевом трикотаже,содержащем петли грунта и дополнительную футерованную плюшевую нить, выходящую в виде протяжек на лицевую и изнаночную стороны,согласно изобретению, лицевые и изнаночные петли грунта чередуются в шахматном порядке, при этом футерованная плюшевая нить, обвивая протяжки грунта, выходит в каждом ряду на лицевую сторону перед изнаночной петлй, а на изнаночную сторону - за лицевой петлей. Изобретение поясняется чертежами, где на фиг. 1 представлена структура двустороннего футерованного плюшевого трикотажа. На фиг. 2 изображена графическая запись переплетения на фиг. 3 - процесс выработки этого вида трикотажа. Футерная плюшевая нить 1 ложится поверх дуги 1 изнаночной петли и образует футерную плюшевую протяжку на лицевой стороне (фиг. 1). Эта же нить в следующем столбике располагается за лицевой петлй и образует футерную плюшевую протяжку на изнаночной стороне трикотажа. Для выработки этого трикотажа на круглооборотной машине игловоды нижнего и верхнего цилиндров расставляются в порядке 11,т.е. один игловод с высокими пятками отбирает иглы в нижнем цилиндре и один игловод с низкими пятками передат иглы в верхний цилиндр. При работе машины эти иглы перемещаются то в верхний, то в нижний цилиндр, т.е. на чтных иглах(2,4,6,8 и т.д.) первой петлеобразующей системы в одной игольнице образуются лицевые петли, а во второй петлеобразующей системе в другой игольницеизнаночные, а нечтные иглы(1,3,5,7,9 и т.д.) в первой системе образуют изнаночные, а во второй системе лицевые петли(фиг. 2, 3). При выработке двустороннего футерованного плюшевого трикотажа на круглооборотной машине конструкция и траектория игл позволяет осуществить прокладывание грунтовых 1 и футерованных Н 2 нитей в одной петлеобразующей системе, т.е. в одном цикле петлеобразования. Это достигается путм прокладывания футерной плюшевой нити на стержни игл ниже их язычка. Такое условие прокладывания футерной плюшевой нити на других вязальных машинах с язычковыми иглами выполняется в результате дополнительного подъма игл в момент заключения. На круглооборотной машине при выработке этого вида трикотажа нет необходимости специально производить дополнительный подъем для прокладывания футерной плюшевой нити на стержень иглы, так как переходом иглы с одной игольницы на другую обеспечивается возможность прокладывания футерной нити на е стержень ниже язычка. Выработка двустороннего футерованного плюшевого трикотажа на круглооборотной машине не влияет на скоростной режим е работы и производительность. Способ прост в осуществлении, не требует больших изменений в конструкции машины, так как для получения трикотажа нового вида на этой машине достаточно установить дополнительный нитевод для прокладывания футерной плюшевой нити. Полученный двухсторонний футерованный плюшевый трикотаж можно успешно использовать для изделий бытового и технического назначения. ФОРМУЛА ИЗОБРЕТЕНИЯ Двусторонний футерованный плюшевый трикотаж,содержащий петли грунта и дополнительную футерную плюшевую нить,выходящую в виде протяжек на лицевую и изнаночную стороны, отличающийся тем, что лицевые и изнаночные петли грунта чередуются в шахматном порядке, при этом футерная плюшевая нить, обвивая протяжки грунта, выходит в каждом ряду на лицевую сторону перед изнаночной петлй,а на изнаночную сторону - за лицевой петлй.
