Способ и устройство для вязания трикотажа

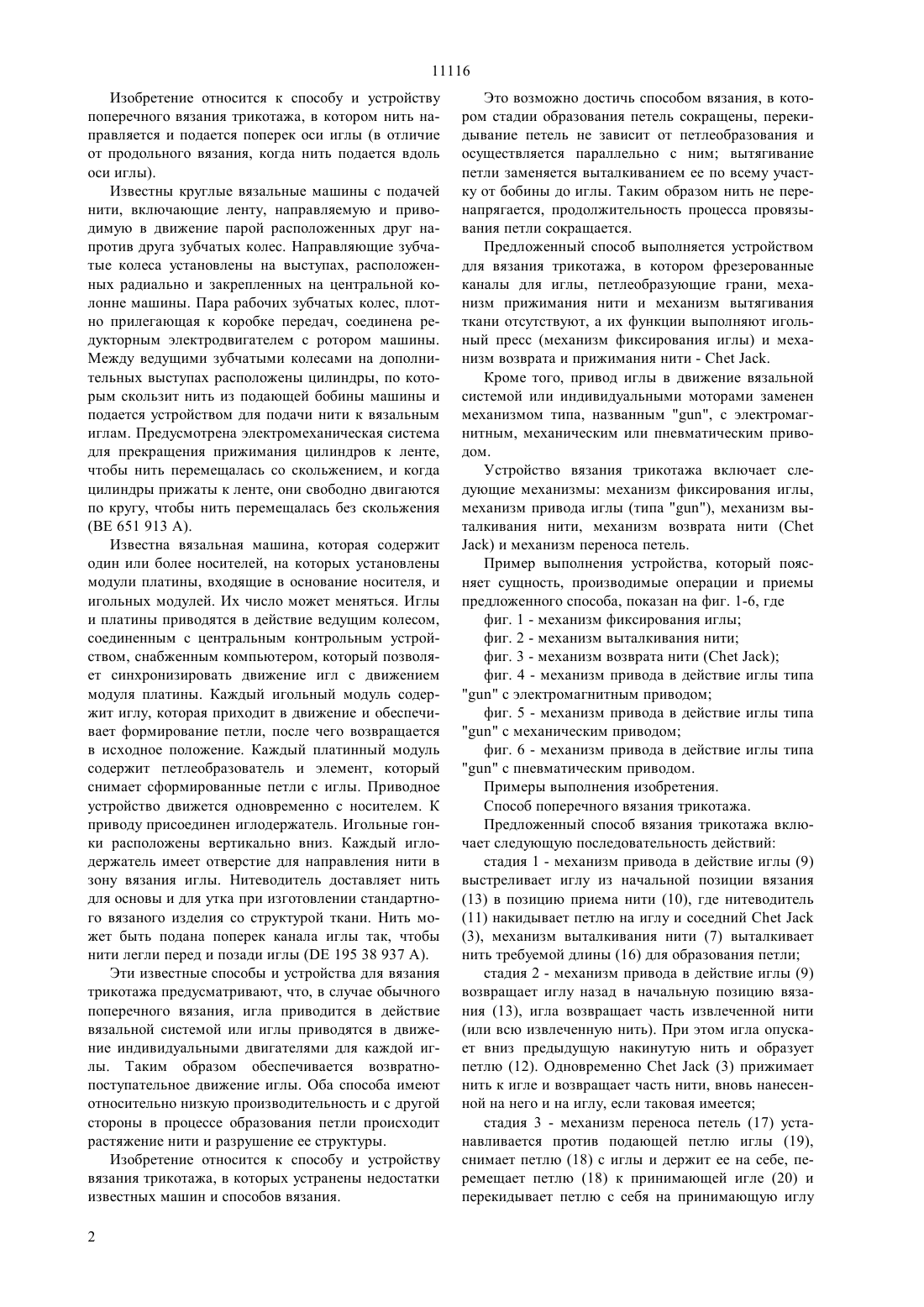

(51)704 15/36,04 39/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ И УСТРОЙСТВО ДЛЯ ВЯЗАНИЯ ТРИКОТАЖА поперечного вязания трикотажа, в которых устранены недостатки ранее известных способов и устройств. Предложенным способом достигается сокращение стадий петлеобразования, перекидывание петли не зависит от петлеобразования, поскольку оба процесса выполняются параллельно, вытягивание нити заменено выталкиванием нити по всему пути от бобины до иглы. Таким образом, нить не подвергается перенапряжению, продолжительность процесса сокращается. Предложенный способ выполняется устройством поперечного вязания трикотажа, которое включает механизм фиксирования иглы, механизм привода иглы (типа ), механизм выталкивания нити, механизм возврата нити ( ). 11116 Изобретение относится к способу и устройству поперечного вязания трикотажа, в котором нить направляется и подается поперек оси иглы (в отличие от продольного вязания, когда нить подается вдоль оси иглы). Известны круглые вязальные машины с подачей нити, включающие ленту, направляемую и приводимую в движение парой расположенных друг напротив друга зубчатых колес. Направляющие зубчатые колеса установлены на выступах, расположенных радиально и закрепленных на центральной колонне машины. Пара рабочих зубчатых колес, плотно прилегающая к коробке передач, соединена редукторным электродвигателем с ротором машины. Между ведущими зубчатыми колесами на дополнительных выступах расположены цилиндры, по которым скользит нить из подающей бобины машины и подается устройством для подачи нити к вязальным иглам. Предусмотрена электромеханическая система для прекращения прижимания цилиндров к ленте,чтобы нить перемещалась со скольжением, и когда цилиндры прижаты к ленте, они свободно двигаются по кругу, чтобы нить перемещалась без скольжения( 651 913 А). Известна вязальная машина, которая содержит один или более носителей, на которых установлены модули платины, входящие в основание носителя, и игольных модулей. Их число может меняться. Иглы и платины приводятся в действие ведущим колесом,соединенным с центральным контрольным устройством, снабженным компьютером, который позволяет синхронизировать движение игл с движением модуля платины. Каждый игольный модуль содержит иглу, которая приходит в движение и обеспечивает формирование петли, после чего возвращается в исходное положение. Каждый платинный модуль содержит петлеобразователь и элемент, который снимает сформированные петли с иглы. Приводное устройство движется одновременно с носителем. К приводу присоединен иглодержатель. Игольные гонки расположены вертикально вниз. Каждый иглодержатель имеет отверстие для направления нити в зону вязания иглы. Нитеводитель доставляет нить для основы и для утка при изготовлении стандартного вязаного изделия со структурой ткани. Нить может быть подана поперек канала иглы так, чтобы нити легли перед и позади иглы ( 195 38 937 А). Эти известные способы и устройства для вязания трикотажа предусматривают, что, в случае обычного поперечного вязания, игла приводится в действие вязальной системой или иглы приводятся в движение индивидуальными двигателями для каждой иглы. Таким образом обеспечивается возвратнопоступательное движение иглы. Оба способа имеют относительно низкую производительность и с другой стороны в процессе образования петли происходит растяжение нити и разрушение ее структуры. Изобретение относится к способу и устройству вязания трикотажа, в которых устранены недостатки известных машин и способов вязания. 2 Это возможно достичь способом вязания, в котором стадии образования петель сокращены, перекидывание петель не зависит от петлеобразования и осуществляется параллельно с ним вытягивание петли заменяется выталкиванием ее по всему участку от бобины до иглы. Таким образом нить не перенапрягается, продолжительность процесса провязывания петли сокращается. Предложенный способ выполняется устройством для вязания трикотажа, в котором фрезерованные каналы для иглы, петлеобразующие грани, механизм прижимания нити и механизм вытягивания ткани отсутствуют, а их функции выполняют игольный пресс (механизм фиксирования иглы) и механизм возврата и прижимания нити -. Кроме того, привод иглы в движение вязальной системой или индивидуальными моторами заменен механизмом типа, названным , с электромагнитным, механическим или пневматическим приводом. Устройство вязания трикотажа включает следующие механизмы механизм фиксирования иглы,механизм привода иглы (типа ), механизм выталкивания нити, механизм возврата нити () и механизм переноса петель. Пример выполнения устройства, который поясняет сущность, производимые операции и приемы предложенного способа, показан на фиг. 1-6, где фиг. 1 - механизм фиксирования иглы фиг. 2 - механизм выталкивания нити фиг. 3 - механизм возврата нити ( ) фиг. 4 - механизм привода в действие иглы типас электромагнитным приводом фиг. 5 - механизм привода в действие иглы типас механическим приводом фиг. 6 - механизм привода в действие иглы типас пневматическим приводом. Примеры выполнения изобретения. Способ поперечного вязания трикотажа. Предложенный способ вязания трикотажа включает следующую последовательность действий стадия 1 - механизм привода в действие иглы (9) выстреливает иглу из начальной позиции вязания(13) в позицию приема нити (10), где нитеводитель(11) накидывает петлю на иглу и соседний(3), механизм выталкивания нити (7) выталкивает нить требуемой длины (16) для образования петли стадия 2 - механизм привода в действие иглы (9) возвращает иглу назад в начальную позицию вязания (13), игла возвращает часть извлеченной нити(или всю извлеченную нить). При этом игла опускает вниз предыдущую накинутую нить и образует петлю (12). Одновременно(3) прижимает нить к игле и возвращает часть нити, вновь нанесенной на него и на иглу, если таковая имеется стадия 3 - механизм переноса петель (17) устанавливается против подающей петлю иглы (19),снимает петлю (18) с иглы и держит ее на себе, перемещает петлю (18) к принимающей игле (20) и перекидывает петлю с себя на принимающую иглу(20). Эти действия происходят одновременно с описанными на стадии 2. Механизм фиксирования иглы (фиг. 1) представляет собой канал, образованный двумя большими дисками (1), разделенными малым третьим диском(2), где помещается игла. Механизм, когда это необходимо, включает более одного канала, обеспечивающих прямолинейность движения иглы. Контакт иглы с диском (шайбой) происходит на небольшой площади, уменьшая трение иглы. Можно выполнить эту конструкцию монолитно. Диски могут быть круглой формы, а канал для иглы может быть образован диском (1) и следующим непосредственно за ним диском (2). Механизм привода в действие иглы типас электромагнитным приводом (26) (фиг. 4) состоит из трех бобин (21), (22) и (23), установленных на общей муфте (24), внутри которой движется магнитный сердечник (25). Игла присоединена к этому сердечнику. Размеры бобин (21), (22) и (23) определены таким образом, что центр первой бобины (21) соответствует начальной позиции иглы (13) - начальной позиции вязания. Центр третьей бобины (23) соответствует позиции иглы, принимающей нить (10), и центр второй бобины (22) соответствует любой средней позиции иглы. При подаче энергии на вторую бобину (22) сердечник (25) приходит в движение и помещается в центре созданного второй бобиной магнитного поля,выстреливая иглу во вторую позицию. При подаче энергии на третью бобину (23) сердечник приходит в движение и помещается в центре созданного третьей бобиной магнитного поля, выстреливая иглу в третью позицию (10). При подаче энергии нескольким бобинам сердечник приходит в движение и помещается в центре общего магнитного поля. При подаче энергии бобинам в обратном направлении они возвращают иглу в исходную позицию вязания (13). Этот механизм также может работать с четырьмя бобинами, в этом случае четвертая бобина устанавливается позади начальной позиции вязания иглы. Механизм привода в действие иглы типас механическим приводом (27) (фиг. 5) состоит из дисков (1) и (2), попеременно насаженных на два параллельно расположенных вала (28), при этом диск (2) не соприкасается с диском (1). Игла устанавливается на некотором расстоянии от вала между дисками (1) и (2), не касаясь их. Диски (1) и (2) могут быть одинаковыми или выполнены монолитно. Оба вала имеют индивидуальные двигатели и движутся в разных направлениях. Также имеется игольный пресс известного типа, не показан на фигурах, который прижимает иглу к одному или другому валу. Прижатая к одному из валов (28) игла протягивается им между дисками (1) и (2) и после этого вы стреливается вперед когда игла прижата к другому из валов, она выстреливается им назад. Обе позиции иглы соответствуют начальной вязальной позиции иглы (13) и позиции иглы, принимающей нить (10). Механизм привода в действие иглы типас пневматическим приводом (30) (фиг. 6) состоит из двусторонних воздушных цилиндров (31), в которые помещен двусторонний поршень (32). Поршень (32) представляет собой цилиндр (32), с обеих сторон которого находятся круглые щетки (33) как продолжающиеся выступы поршня. Щетки образуют естественные конусы и служат уплотнением поршня к стенкам цилиндра. Игла присоединена к поршню. При подаче воздуха с одной из сторон воздушного цилиндра (31) находящие поблизости щетки (33) поршня (32) надуваются и уплотняют собой цилиндр, а отдаленная щетка (33) сжимается и воздух проходит вокруг нее. Таким образом воздух выстреливает поршень вперед. В случае подачи воздуха в обратном направлении поршень выстреливается назад. Поршень может работать как путем вдувания,так и путем всасывания воздуха. Игла может также быть присоединена к оси поршня. Механизм возврата нити(фиг. 3) состоит из дисков (3) с гибким, способным изменять форму, внешним профилем, насаженных на ось (4). Внешний профильможет быть изготовлен со специально профилированными канавками (зубцами), в которые накидываемая нить легко погружается и не выскальзывает из них (5). Внешний профильможет быть изготовлен в виде щетки (6) так, чтобымог быть жестко насажен на ось (4). Механизм может быть выполнен монолитно в форме ось-щетка. Между двумя иглами помещается, по меньшей мере, один диск(3), иглы расположены сверху и снизу оси (4). Механизмнасажен свободно, обеспечивая беспрепятственное скольжение дисков по оси. Насаженный таким образомс гибким,способным изменять форму, внешним профилем принимает участие в образовании петель (14). Ось (4) вращается фрикционным, магнитным или любым другим видом привода (не показан на фигурах), вращательное движение оси (4) передается дискам(3) с допустимым скольжением. Нитеводитель (11) накидывает нить на иглу и, игла возвращает часть вытолкнутой нити и образует петлю,возвращает часть вытолкнутой нити. Механизм выталкивания нити (фиг. 2) состоит из двух валов (7), сцепляющихся друг с другом. Создается давление валов друг на друга для обеспечения лучшего сцепления между ними без скольжения. Нить (8) плотно прижимается между двумя валами. Контур вала обеспечивает расположение нити между ними. 3 11116 Один из валов вращается вокруг своей оси, и другой - за счет того, что оба вала плотно прижаты друг к другу, вращается синхронно с первым вокруг своей оси. Требуемое количество нити выталкивается при вращении вала двигателем. Механизм устанавливается на нитеводителе (11). Вдоль всего пути от бобины до иглы располагаются два таких механизма один из них, находящийся около бобины, разматывает нить, а другой - находится у фильеры нитеводителя, при помощи которой нить накидывается на иглу. Натяжение и свисание нити между обоими механизмами контролируется синхронностью действий каждого из них. Первый механизм разматывает требуемую длину нити с бобины и обеспечивает определенный резерв нити для второго механизма. Второй механизм дозирует и подает на иглу требуемую для каждой петли длину нити. Оба механизма могут работать и в обратном направлении, возвращая нить в сторону бобины. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ поперечного вязания трикотажа, включающий перемещение иглы в позицию для приема нити, накидывание нитеводом нити на иглу, возвращение иглы в начальную позицию вязания с образованием петли, отличающийся тем, что иглу в позицию для приема нити выстреливают механизмом типа , накидывание нити нитеводителем осуществляют после выталкивания нити соответствующим механизмом, затем, возвращая иглу с вытолкнутой нитью в начальную позицию вязания с образованием петли, механизмом возврата нити прижимают нить к игле и одновременно возвращают излишне вытолкнутую нить, если таковая есть,далее механизмом переноса петли снимают петлю с подающей иглы, переносят ее и накидывают на принимающую иглу. 2. Способ по п. 1, отличающийся тем, что петлю образуют одной иглой или параллельно несколькими иглами. 3. Устройство для поперечного вязания трикотажа, включающее, по меньшей мере, одну вязальную иглу, расположенную в игольном канале, нитеводитель для накидывания нити на иглу, который выполнен с возможностью движения поперек направлению движения иглы, отличающееся тем, что игольный канал образован двумя дисками (1), расположенными на расстоянии, равном толщине третьего диска (2), так, что игла располагается между двумя дисками (1) и соединена с механизмом привода иглы типа(26, 27, 30) с возможностью привода ее в движение индивидуально, при этом на нитеводителе (11) установлен механизм (7) выталкивания нити (8) и перед иглой расположен механизм возврата нити (3), внешний профиль которого выполнен с возможность изменения формы. 4. Устройство по п. 3, отличающееся тем, что механизм привода в действие иглы типа(26) состоит из трех бобин (21, 22, 23), насаженных на общий вал (24), внутри которого расположен сердечник (25), или механизм привода в действие иглы типа(27) состоит из двух, установленных с возможностью вращения, валов (28) и игла прижата к одному из них, или механизм привода в действие иглы типа(30) состоит из двустороннего воздушного цилиндра (31), внутри которого расположен двусторонний воздушный поршень (32), на противоположных сторонах которого расположены выступы в виде двух щеток (33). 5. Устройство по п. 3 или 4, отличающееся тем,что механизм возврата нити (3) состоит из оси (4),на которой закреплены диски (3), имеющие гибкий внешний профиль в виде щетки (6) или в виде держащих нить зубцов (5), с возможностью участия профиля в петлеобразовании, достигаемом при помощи изменяющейся формы внешнего профиля. 6. Устройство по пп. 3, 4 или 5, отличающееся тем, что механизм выталкивания нити (7), расположенный на нитеводе (11), состоит из двух сцепляющихся валов.
