Холодная асфальтобетонная смесь

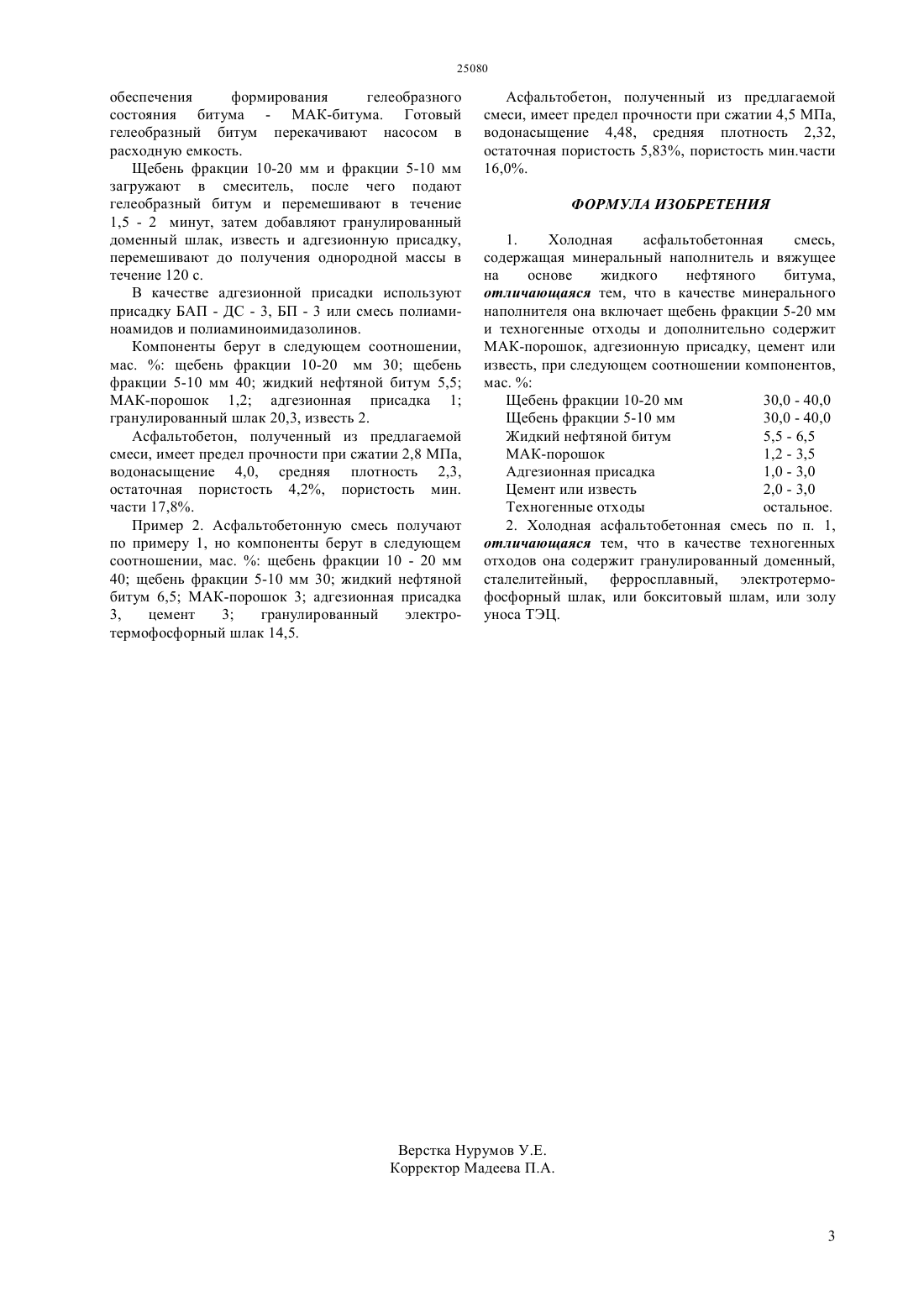

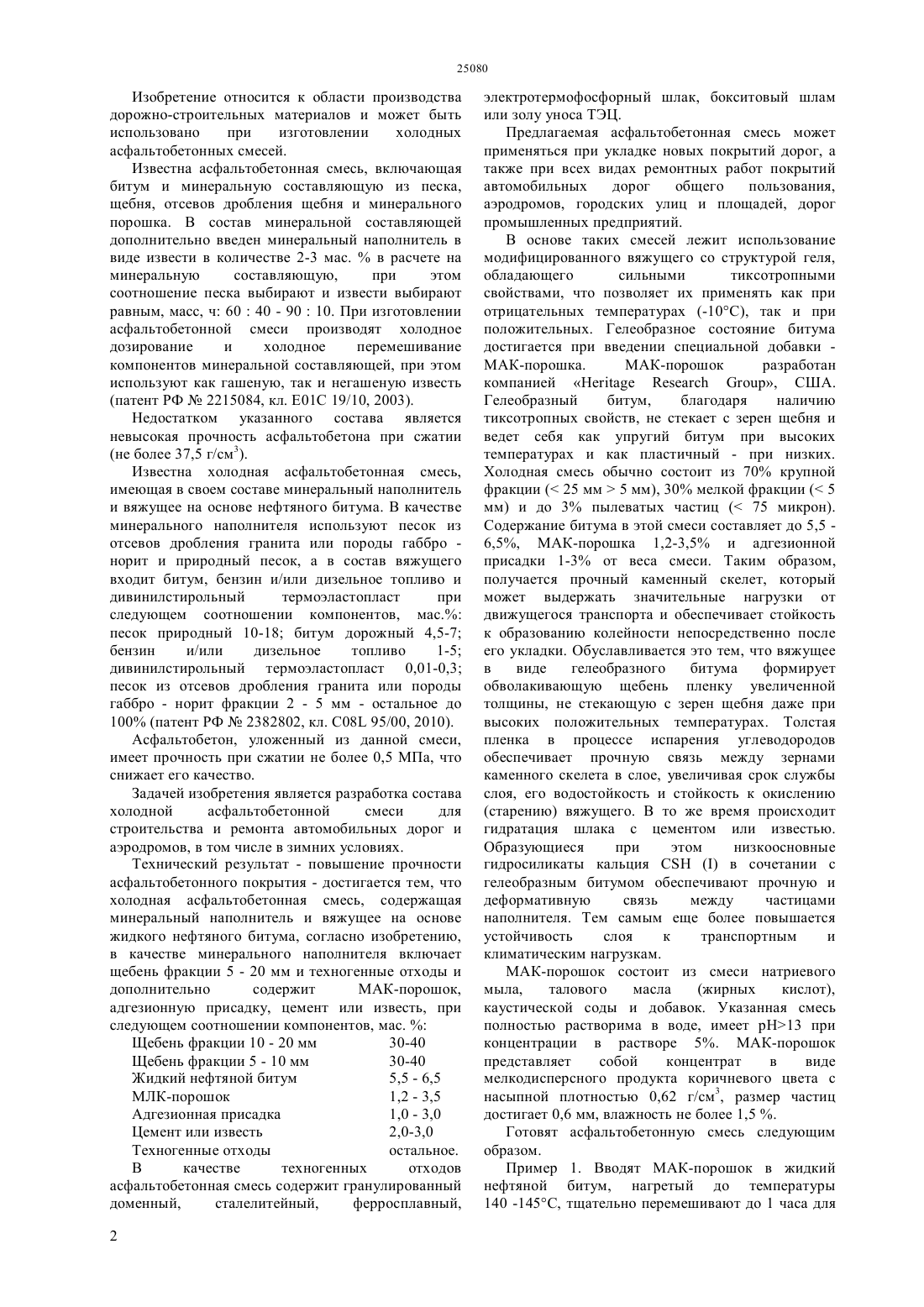

(51) 08 95/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ холодная асфальтобетонная смесь, содержащая минеральный наполнитель и вяжущее на основе жидкого нефтяного битума, согласно изобретению,в качестве минерального наполнителя включает щебень фракции 5-20 мм и техногенные отходы и дополнительно содержит МАК-порошок,адгезионную присадку, цемент или известь, при следующем соотношении компонентов, мас.Щебень фракции 10 - 20 мм 30-40 Щебень фракции 5 - 10 мм 30-40 Жидкий нефтяной битум 5,5 - 6,5 МАК-порошок 1,2-3,5 Адгезионная присадка 1,0 - 3,0 Цемент или известь 2,0 - 3,0 Техногенные отходы остальное В качестве техногенных отходов асфальтобетонная смесь содержит гранулированный доменный,сталелитейный,ферросплавный,электротермофосфорный шлак, или бокситовый шлам, или золу уноса ТЭЦ.(72) Асматулаев Борис Айсаевич Турсумуратов Мурат Туякович Асматулаев Руслан Борисович Исламов Варис Абубакирович Пшембаев Мереке Кудайбергенович Амирханов Жамаладин Абдиразакович Бакунович Азнавур Борисович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский и проектный институт дорожнотранспортных проблем ДОРТРАНС(57) Изобретение относится к области производства дорожно-строительных материалов и может быть использовано при изготовлении холодных асфальтобетонных смесей. Технический результат - повышение прочности асфальтобетонного покрытия -достигается тем, что Изобретение относится к области производства дорожно-строительных материалов и может быть использовано при изготовлении холодных асфальтобетонных смесей. Известна асфальтобетонная смесь, включающая битум и минеральную составляющую из песка,щебня, отсевов дробления щебня и минерального порошка. В состав минеральной составляющей дополнительно введен минеральный наполнитель в виде извести в количестве 2-3 мас.в расчете на минеральную составляющую,при этом соотношение песка выбирают и извести выбирают равным, масс, ч 6040 - 9010. При изготовлении асфальтобетонной смеси производят холодное дозирование и холодное перемешивание компонентов минеральной составляющей, при этом используют как гашеную, так и негашеную известь(патент РФ 2215084, кл. Е 01 С 19/10, 2003). Недостатком указанного состава является невысокая прочность асфальтобетона при сжатии(не более 37,5 г/см 3). Известна холодная асфальтобетонная смесь,имеющая в своем составе минеральный наполнитель и вяжущее на основе нефтяного битума. В качестве минерального наполнителя используют песок из отсевов дробления гранита или породы габбро норит и природный песок, а в состав вяжущего входит битум, бензин и/или дизельное топливо и дивинилстирольный термоэластопласт при следующем соотношении компонентов, мас. песок природный 10-18 битум дорожный 4,5-7 бензин и/или дизельное топливо 1-5 дивинилстирольный термоэластопласт 0,01-0,3 песок из отсевов дробления гранита или породы габбро - норит фракции 2 - 5 мм - остальное до 100 (патент РФ 2382802, кл. С 08 95/00, 2010). Асфальтобетон, уложенный из данной смеси,имеет прочность при сжатии не более 0,5 МПа, что снижает его качество. Задачей изобретения является разработка состава холодной асфальтобетонной смеси для строительства и ремонта автомобильных дорог и аэродромов, в том числе в зимних условиях. Технический результат - повышение прочности асфальтобетонного покрытия - достигается тем, что холодная асфальтобетонная смесь, содержащая минеральный наполнитель и вяжущее на основе жидкого нефтяного битума, согласно изобретению,в качестве минерального наполнителя включает щебень фракции 5 - 20 мм и техногенные отходы и дополнительно содержит МАК-порошок,адгезионную присадку, цемент или известь, при следующем соотношении компонентов, мас.Щебень фракции 10 - 20 мм 30-40 Щебень фракции 5 - 10 мм 30-40 Жидкий нефтяной битум 5,5 - 6,5 МЛК-порошок 1,2 - 3,5 Адгезионная присадка 1,0 - 3,0 Цемент или известь 2,0-3,0 Техногенные отходы остальное. В качестве техногенных отходов асфальтобетонная смесь содержит гранулированный доменный,сталелитейный,ферросплавный,2 электротермофосфорный шлак, бокситовый шлам или золу уноса ТЭЦ. Предлагаемая асфальтобетонная смесь может применяться при укладке новых покрытий дорог, а также при всех видах ремонтных работ покрытий автомобильных дорог общего пользования,аэродромов, городских улиц и площадей, дорог промышленных предприятий. В основе таких смесей лежит использование модифицированного вяжущего со структурой геля,обладающего сильными тиксотропными свойствами, что позволяет их применять как при отрицательных температурах (-10 С), так и при положительных. Гелеобразное состояние битума достигается при введении специальной добавки МАК-порошка. МАК-порошок разработан компанией, США. Гелеобразный битум,благодаря наличию тиксотропных свойств, не стекает с зерен щебня и ведет себя как упругий битум при высоких температурах и как пластичный - при низких. Холодная смесь обычно состоит из 70 крупной фракции ( 25 мм 5 мм), 30 мелкой фракции ( 5 мм) и до 3 пылеватых частиц ( 75 микрон). Содержание битума в этой смеси составляет до 5,5 6,5, МАК-порошка 1,2-3,5 и адгезионной присадки 1-3 от веса смеси. Таким образом,получается прочный каменный скелет, который может выдержать значительные нагрузки от движущегося транспорта и обеспечивает стойкость к образованию колейности непосредственно после его укладки. Обуславливается это тем, что вяжущее в виде гелеобразного битума формирует обволакивающую щебень пленку увеличенной толщины, не стекающую с зерен щебня даже при высоких положительных температурах. Толстая пленка в процессе испарения углеводородов обеспечивает прочную связь между зернами каменного скелета в слое, увеличивая срок службы слоя, его водостойкость и стойкость к окислению(старению) вяжущего. В то же время происходит гидратация шлака с цементом или известью. Образующиеся при этом низкоосновные гидросиликаты кальцияв сочетании с гелеобразным битумом обеспечивают прочную и деформативную связь между частицами наполнителя. Тем самым еще более повышается устойчивость слоя к транспортным и климатическим нагрузкам. МАК-порошок состоит из смеси натриевого мыла,талового масла(жирных кислот),каустической соды и добавок. Указанная смесь полностью растворима в воде, имеет 13 при концентрации в растворе 5. МАК-порошок представляет собой концентрат в виде мелкодисперсного продукта коричневого цвета с насыпной плотностью 0,62 г/см 3, размер частиц достигает 0,6 мм, влажность не более 1,5 . Готовят асфальтобетонную смесь следующим образом. Пример 1. Вводят МАК-порошок в жидкий нефтяной битум, нагретый до температуры 140 -145, тщательно перемешивают до 1 часа для обеспечения формирования гелеобразного состояния битума - МАК-битума. Готовый гелеобразный битум перекачивают насосом в расходную емкость. Щебень фракции 10-20 мм и фракции 5-10 мм загружают в смеситель, после чего подают гелеобразный битум и перемешивают в течение 1,5 - 2 минут, затем добавляют гранулированный доменный шлак, известь и адгезионную присадку,перемешивают до получения однородной массы в течение 120 с. В качестве адгезионной присадки используют присадку БАП - ДС - 3, БП - 3 или смесь полиаминоамидов и полиаминоимидазолинов. Компоненты берут в следующем соотношении,мас.щебень фракции 10-20 мм 30 щебень фракции 5-10 мм 40 жидкий нефтяной битум 5,5 МАК-порошок 1,2 адгезионная присадка 1 гранулированный шлак 20,3, известь 2. Асфальтобетон, полученный из предлагаемой смеси, имеет предел прочности при сжатии 2,8 МПа,водонасыщение 4,0, средняя плотность 2,3,остаточная пористость 4,2, пористость мин. части 17,8. Пример 2. Асфальтобетонную смесь получают по примеру 1, но компоненты берут в следующем соотношении, мас.щебень фракции 10 - 20 мм 40 щебень фракции 5-10 мм 30 жидкий нефтяной битум 6,5 МАК-порошок 3 адгезионная присадка 3,цемент 3 гранулированный электротермофосфорный шлак 14,5. Асфальтобетон, полученный из предлагаемой смеси, имеет предел прочности при сжатии 4,5 МПа,водонасыщение 4,48, средняя плотность 2,32,остаточная пористость 5,83, пористость мин.части 16,0. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Холодная асфальтобетонная смесь,содержащая минеральный наполнитель и вяжущее на основе жидкого нефтяного битума,отличающаяся тем, что в качестве минерального наполнителя она включает щебень фракции 5-20 мм и техногенные отходы и дополнительно содержит МАК-порошок, адгезионную присадку, цемент или известь, при следующем соотношении компонентов,ма.Щебень фракции 10-20 мм 30,0 - 40,0 Щебень фракции 5-10 мм 30,0 - 40,0 Жидкий нефтяной битум 5,5 - 6,5 МАК-порошок 1,2 - 3,5 Адгезионная присадка 1,0 - 3,0 Цемент или известь 2,0 - 3,0 Техногенные отходы остальное. 2. Холодная асфальтобетонная смесь по п. 1,отличающаяся тем, что в качестве техногенных отходов она содержит гранулированный доменный,сталелитейный, ферросплавный, электротермофосфорный шлак, или бокситовый шлам, или золу уноса ТЭЦ.
