Краска фасадная “казантикор-ф”

Номер инновационного патента: 25081

Опубликовано: 15.12.2011

Авторы: Калмагамбетова Айзада Шамшитовна, Абсиметов Владимир Эскендерович

Скачать PDF файл.

Формула / Реферат

Краска фасадная для наружной и внутренней отделки зданий и сооружений, используют для повышения химической стойкости к кислым газам при повышенной влажности. Для достижения указанной цели в состав вводят латекс СКС-65ГП, гранулированный фосфорный шлак и долормит.
Применение указанного состава при атмосферной коррозии удлиняет срок службы лакокрасочного покрытия.

Текст

Смотреть все

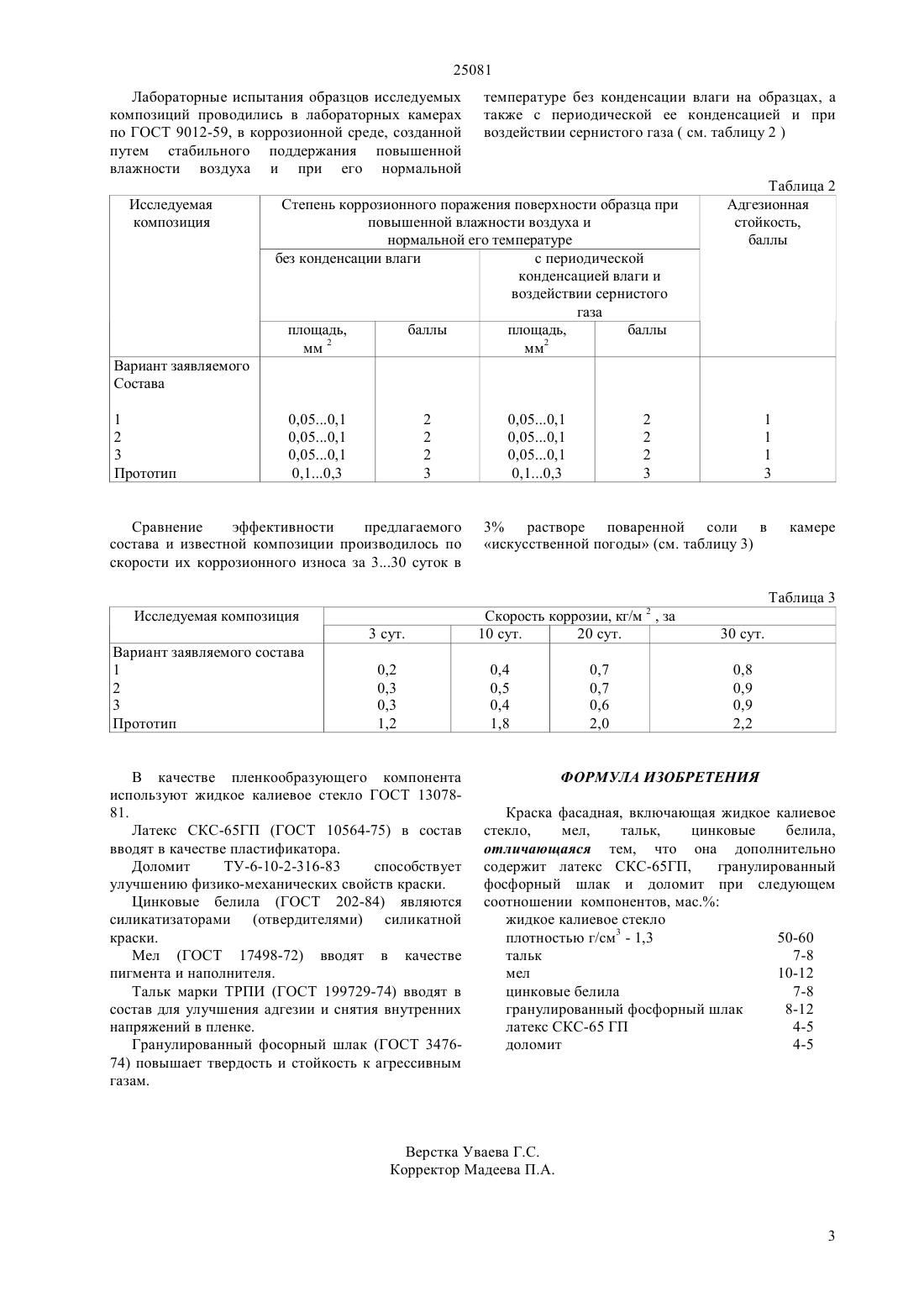

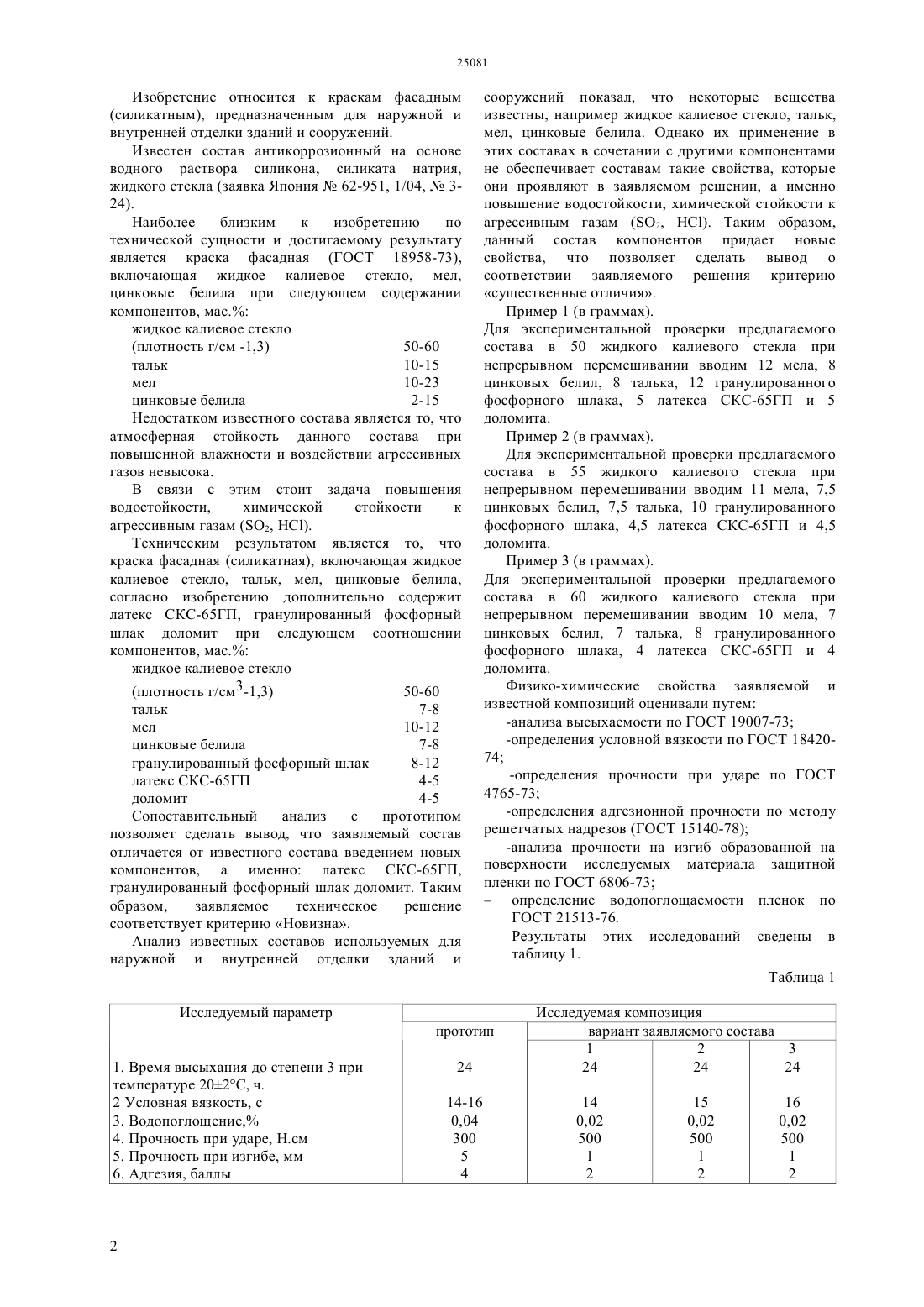

(51) 09 5/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ повышения химической стойкости к кислым газам при повышенной влажности. Для достижения указанной цели в состав вводят латекс СКС-65 ГП,гранулированный фосфорный шлак и долормит. Применение указанного состава при атмосферной коррозии удлиняет срок службы лакокрасочного покрытия.(76) Абсиметов Владимир Эскендерович Калмагамбетова Айзада Шамшитовна(57) Краска фасадная для наружной и внутренней отделки зданий и сооружений, используют для(силикатным), предназначенным для наружной и внутренней отделки зданий и сооружений. Известен состав антикоррозионный на основе водного раствора силикона, силиката натрия,жидкого стекла (заявка Япония 62-951, 1/04,324). Наиболее близким к изобретению по технической сущности и достигаемому результату является краска фасадная (ГОСТ 18958-73),включающая жидкое калиевое стекло, мел,цинковые белила при следующем содержании компонентов, мас. жидкое калиевое стекло(плотность г/см -1,3) 50-60 тальк 10-15 мел 10-23 цинковые белила 2-15 Недостатком известного состава является то, что атмосферная стойкость данного состава при повышенной влажности и воздействии агрессивных газов невысока. В связи с этим стоит задача повышения водостойкости,химической стойкости к агрессивным газам (2, НС). Техническим результатом является то, что краска фасадная (силикатная), включающая жидкое калиевое стекло, тальк, мел, цинковые белила,согласно изобретению дополнительно содержит латекс СКС-65 ГП, гранулированный фосфорный шлак доломит при следующем соотношении компонентов, мас. жидкое калиевое стекло(плотность г/см 3-1,3) 50-60 тальк 7-8 мел 10-12 цинковые белила 7-8 гранулированный фосфорный шлак 8-12 латекс СКС-65 ГП 4-5 доломит 4-5 Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемый состав отличается от известного состава введением новых компонентов, а именно латекс СКС-65 ГП,гранулированный фосфорный шлак доломит. Таким образом,заявляемое техническое решение соответствует критерию Новизна. Анализ известных составов используемых для наружной и внутренней отделки зданий и сооружений показал, что некоторые вещества известны, например жидкое калиевое стекло, тальк,мел, цинковые белила. Однако их применение в этих составах в сочетании с другими компонентами не обеспечивает составам такие свойства, которые они проявляют в заявляемом решении, а именно повышение водостойкости, химической стойкости к агрессивным газам (О 2, НС). Таким образом,данный состав компонентов придает новые свойства, что позволяет сделать вывод о соответствии заявляемого решения критерию существенные отличия. Пример 1 (в граммах). Для экспериментальной проверки предлагаемого состава в 50 жидкого калиевого стекла при непрерывном перемешивании вводим 12 мела, 8 цинковых белил, 8 талька, 12 гранулированного фосфорного шлака, 5 латекса СКС-65 ГП и 5 доломита. Пример 2 (в граммах). Для экспериментальной проверки предлагаемого состава в 55 жидкого калиевого стекла при непрерывном перемешивании вводим 11 мела, 7,5 цинковых белил, 7,5 талька, 10 гранулированного фосфорного шлака, 4,5 латекса СКС-65 ГП и 4,5 доломита. Пример 3 (в граммах). Для экспериментальной проверки предлагаемого состава в 60 жидкого калиевого стекла при непрерывном перемешивании вводим 10 мела, 7 цинковых белил, 7 талька, 8 гранулированного фосфорного шлака, 4 латекса СКС-65 ГП и 4 доломита. Физико-химические свойства заявляемой и известной композиций оценивали путем-анализа высыхаемости по ГОСТ 19007-73-определения условной вязкости по ГОСТ 1842074-определения прочности при ударе по ГОСТ 4765-73-определения адгезионной прочности по методу решетчатых надрезов (ГОСТ 15140-78)-анализа прочности на изгиб образованной на поверхности исследуемых материала защитной пленки по ГОСТ 6806-73 определение водопоглощаемости пленок по ГОСТ 21513-76. Результаты этих исследований сведены в таблицу 1. Таблица 1 Исследуемый параметр прототип 1. Время высыхания до степени 3 при температуре 202 С, ч. 2 Условная вязкость, с 3. Водопоглощение,4. Прочность при ударе, Н.см 5. Прочность при изгибе, мм 6. Адгезия, баллы Исследуемая композиция вариант заявляемого состава 1 2 3 24 24 24 14 0,02 500 1 2 25081 Лабораторные испытания образцов исследуемых композиций проводились в лабораторных камерах по ГОСТ 9012-59, в коррозионной среде, созданной путем стабильного поддержания повышенной влажности воздуха и при его нормальной Исследуемая композиция температуре без конденсации влаги на образцах, а также с периодической ее конденсацией и при воздействии сернистого газа ( см. таблицу 2 ) Степень коррозионного поражения поверхности образца при повышенной влажности воздуха и нормальной его температуре без конденсации влаги с периодической конденсацией влаги и воздействии сернистого газа площадь,баллы площадь,баллы мм 2 мм 2 Вариант заявляемого Состава 1 2 3 Прототип Сравнение эффективности предлагаемого состава и известной композиции производилось по скорости их коррозионного износа за 330 суток в 3 растворе поваренной соли в искусственной погоды (см. таблицу 3) Таблица 3 Исследуемая композиция 3 сут. Вариант заявляемого состава 1 2 3 Прототип В качестве пленкообразующего компонента используют жидкое калиевое стекло ГОСТ 1307881. Латекс СКС-65 ГП (ГОСТ 10564-75) в состав вводят в качестве пластификатора. Доломит ТУ-6-10-2-316-83 способствует улучшению физико-механических свойств краски. Цинковые белила (ГОСТ 202-84) являются силикатизаторами (отвердителями) силикатной краски. Мел (ГОСТ 17498-72) вводят в качестве пигмента и наполнителя. Тальк марки ТРПИ (ГОСТ 199729-74) вводят в состав для улучшения адгезии и снятия внутренних напряжений в пленке. Гранулированный фосорный шлак (ГОСТ 347674) повышает твердость и стойкость к агрессивным газам. ФОРМУЛА ИЗОБРЕТЕНИЯ Краска фасадная, включающая жидкое калиевое стекло,мел,тальк,цинковые белила,отличающаяся тем, что она дополнительно содержит латекс СКС-65 ГП,гранулированный фосфорный шлак и доломит при следующем соотношении компонентов, мас. жидкое калиевое стекло плотностью г/см 3 - 1,3 50-60 тальк 7-8 мел 10-12 цинковые белила 7-8 гранулированный фосфорный шлак 8-12 латекс СКС-65 ГП 4-5 доломит 4-5

МПК / Метки

МПК: C09D 5/08

Метки: казантикор-ф, фасадная, краска

Код ссылки

<a href="https://kz.patents.su/3-ip25081-kraska-fasadnaya-kazantikor-f.html" rel="bookmark" title="База патентов Казахстана">Краска фасадная &#8220;казантикор-ф&#8221;</a>

Похожие патенты
