Подпорная стенка

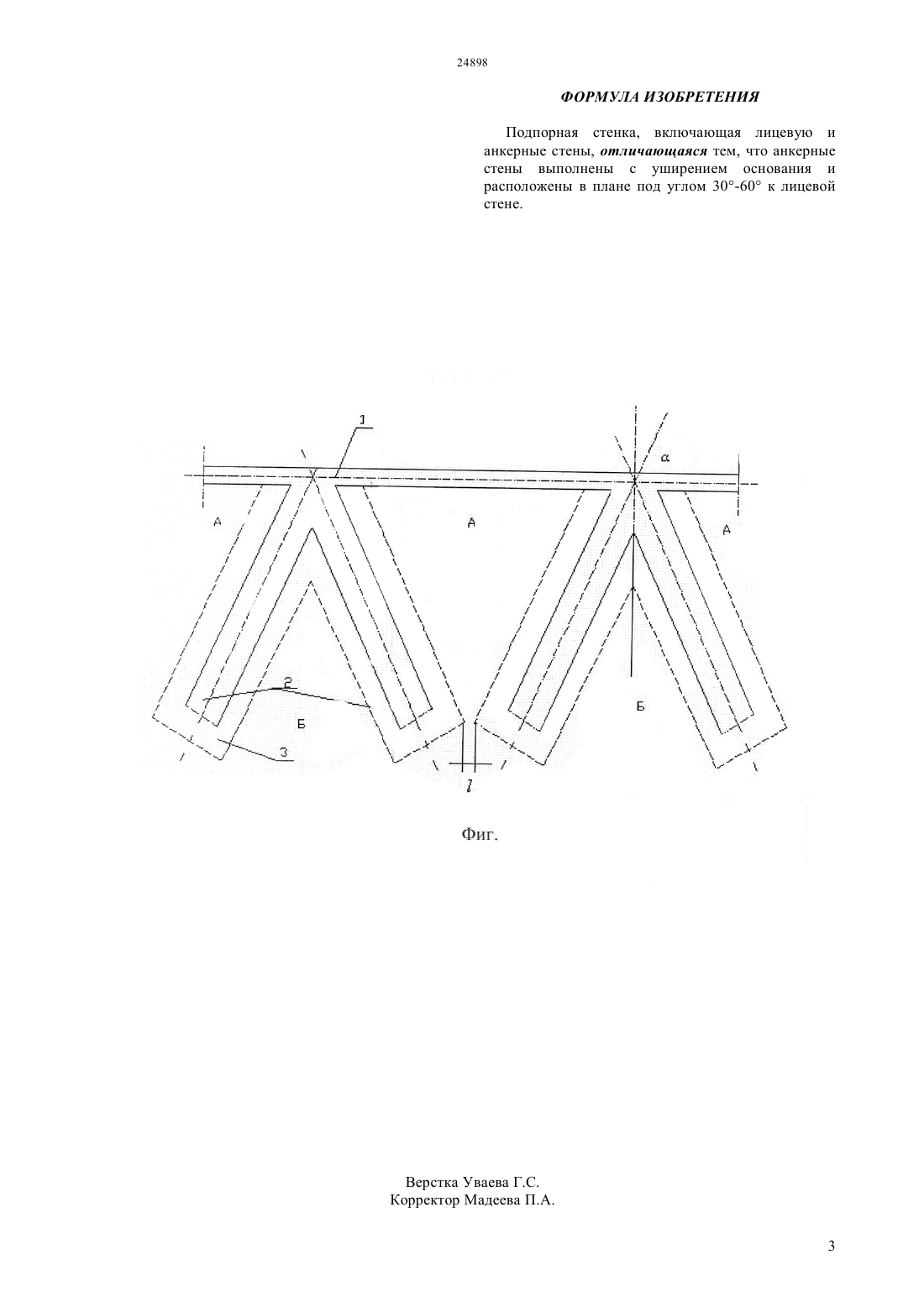

(51) 02 29/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ трубы. Труба, по которой бетон подается в траншею, опускается в глинистый раствор по причине своей большой плотности. После заполнения траншеи бетоном и затвердевания бетона, стена готова к использованию. Техническим результатом являются 1. Конструкция подпорной стенки, в зависимости от характеристик грунта и величины воспринимаемого горизонтального давления,позволяет без дополнительных затрат изменять размеры, конфигурацию в плане, марку бетона,арматуру в каждом конкретном случае применения. Что делает конструкцию универсальной и позволяет сооружать по одной технологии подпорные стенки различной устойчивости в различных грунтовых условиях. 2. Анкерные стены образуют изолированные призмы грунта,треугольные в плане. Горизонтальное давление грунта в призмах практически отсутствует. 3. Благодаря уширениям,вес грунта,расположенный над ними, пригружает анкерные стенки и увеличивает устойчивость конструкции. 4. Вследствии того, что часть грунта изолируется и вовлекается в работу конструкции, уменьшается интенсивность горизонтального давления на подпорную стенку. Непосредственно на лицевую стену воздействуют только изолированные массивы,что значительно уменьшает горизонтальное давление грунта и позволяет уменьшить толщину лицевой стенки. 5. Применение для сооружения подпорной стенки способа стена в грунте сводит до минимума объем земляных работ, сокращает число технологических операций и сроки строительства. 6. Вследствие уменьшения толщины лицевой стены уменьшается материалоемкость конструкции.(76) Кадыров Адиль Суратович Нурмаганбетов Арман Сейпилович Тайшикова Алия Мейрамовна Жанедилова Айгуль Каскирбаевна(57) Изобретение относится к строительству подземных сооружений, а более конкретно - к подпорным стенкам и может быть использовано при укреплении откосов и инженерной подготовке территории под строительство на участках, где развиты оползневые процессы. Задачей изобретения является повышение устойчивости подпорной стенки, уменьшение материалоемкости и трудозатрат на возведение. Указанная задача достигается тем, что анкерные стены выполнены с уширением основания и расположены в плане под углом 30-60 к лицевой стенке. Подпорная стенка, состоящая из лицевой стенки 1 и анкерных стенок 2 возводится методом стена в грунте. Сущность метода заключается в отрывке узких и глубоких траншей с последующим заполнением их сборным или монолитным железобетоном. При глубине траншей свыше 1,5 м траншея отрывается под защитой глинистого раствора с целью защиты стенок траншеи от фильтрации грунтовых вод. При отрывке траншей глубиной менее 1,5 м работа ведется по сухому,то есть без заполнения траншеи глинистым раствором. Для проходки траншей применяются фрезерные машины, грейфера, обратные лопаты экскаваторов. Бетонирование участков траншеи при сооружении стенок из твердеющих заполнителей производится методом вертикально перемещаемой Изобретение относится к строительству подземных сооружений, а более конкретно - к подпорным стенкам и может быть использовано при укреплении откосов и инженерной подготовке территории под строительство на участках, где развиты оползневые процессы. Известны сборно-монолитные подпорные стенки, состоящие из вертикальных элементов,устанавливаемых на фундаментные плиты в котлованах и закрепляемых посредством различных анкерных конструкций или контрфорсами с последующей обратной засыпкой. Их общими недостатками является большой объем земляных работ и обратной засыпки, возникновение больших внутренних усилий в лицевой стене в местах крепления анкерных тяг, что является причиной большой материалоемкости и трудоемкости возведения подобных конструкций(Справочник проектировщика инженерных сооружений. Под редакцией А.П. Величкина и В.Ш. Козлова, Киев, Будивельник, 1973 г., с.54-57). Наиболее близким по технической сущности к предлагаемому изобретению является подпорная стенка, состоящая из лицевой и анкерных стен и возводимая с применением полых свай, забиваемых в ряды с определенным интервалом под прямым углом к передней стенке. Затем производится анкеровка каждого ряда полых свай относительно грунта, заливая внутрь каждой сваи цементный или другой строительный раствор (патент Японии 4931202, Е 0229/02). Недостатками являются то, что 1. Устойчивость подпорной стенки обеспечивается в основном взаимодействием контрфорсов с грунтом и при больших выдерживающих усилиях это значительно увеличивает количество и длину сваи необходимых для обеспечения устойчивости конструкции. 2. Область применения известной подпорной стенки ограничивается грунтами допускающими погружение полых свай. 3. Способ возведения подпорной стенки содержит сравнительно большое количество технологических операций (забивка свай, анкеровка,армирование, бетонирование, устройство), что увеличивает трудоемкость и сроки строительства. 4. Применение в конструкции полых свай увеличивает стоимость сооружения. Задачей изобретения является повышение устойчивости подпорной стенки, уменьшение материалоемкости и трудозатрат на возведение. Указанная задача достигается тем, что анкерные стены выполнены с уширением основания и расположены в плане под углом 30-60 к лицевой стенке. На приведенном чертеже изображен план подпорной стенки. Подпорная стенка состоит из лицевой стены 1 и анкерных стен 2 с уширениями основания 3. Воздействующий на подпорную стенку грунт разбит анкерными стенками на отдельные массивы,изолированные массивы А и передающие на 2 подпорную стенку горизонтальное давление грунта массивы Б. Расстояние между анкерными стенкамии уголзависят от физико-механических свойств грунта. Величинаопределяется из условия совместной работы анкерных стен и грунта заключенного между ними, недопускающей сдвигов в вертикальной плоскости при воздействии выдергивающей силы. Подпорная стенка, состоящая из лицевой стенки 1 и анкерных стенок 2. возводится методом стена в грунте. Сущность метода заключается в отрывке узких и глубоких траншей с последующим заполнением их сборным или монолитным железобетоном. При глубине траншей свыше 1,5 м траншея отрывается под защитой глинистого раствора с целью защиты стенок траншеи от фильтрации грунтовых вод. При отрывке траншей глубиной менее 1,5 м работа ведется по сухому, то есть без заполнения траншеи глинистым раствором. Для проходки траншей применяются фрезерные машины, грейфера, обратные лопаты экскаваторов. Бетонирование участков траншеи при сооружении стенок из твердеющих заполнителей производится методом вертикально перемещаемой трубы. Труба, по которой бетон подается в траншею опускается в глинистый раствор по причине своей большой плотности. После заполнения траншеи бетоном и затвердевания бетона, стена готова к использованию Техническим результатом являются 1.Конструкция подпорной стенки, в зависимости от характеристик грунта и величины воспринимаемого горизонтального давления,позволяет без дополнительных затрат изменять размеры, конфигурацию в плане, марку бетона,арматуру в каждом конкретном случае применения. Что делает конструкцию универсальной и позволяет сооружать по одной технологии подпорные стенки различной устойчивости в различных грунтовых условиях. 2.Анкерные стены образуют изолированные призмы грунта,треугольные в плане. Горизонтальное давление грунта в призмах практически отсутствует. 3.Благодаря уширениям,вес грунта,расположенный над ними, пригружает анкерные стенки и увеличивает устойчивость конструкции. 4.Вследствие того, что часть грунта изолируется и вовлекается в работу конструкции, уменьшается интенсивность горизонтального давления на подпорную стенку. Непосредственно на лицевую стену воздействуют только изолированные массивы,что значительно уменьшает горизонтальное давление грунта и позволяет уменьшить толщину лицевой стенки. 5.Применение для сооружения подпорной стенки способа стена в грунте сводит до минимума объем земляных работ,сокращает число технологических операций и сроки строительства. 6. Вследствие уменьшения толщины лицевой стены уменьшается материалоемкость конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ Подпорная стенка, включающая лицевую и анкерные стены, отличающаяся тем, что анкерные стены выполнены с уширением основания и расположены в плане под углом 30-60 к лицевой стене.
