Устройство для гашения энергии водного потока

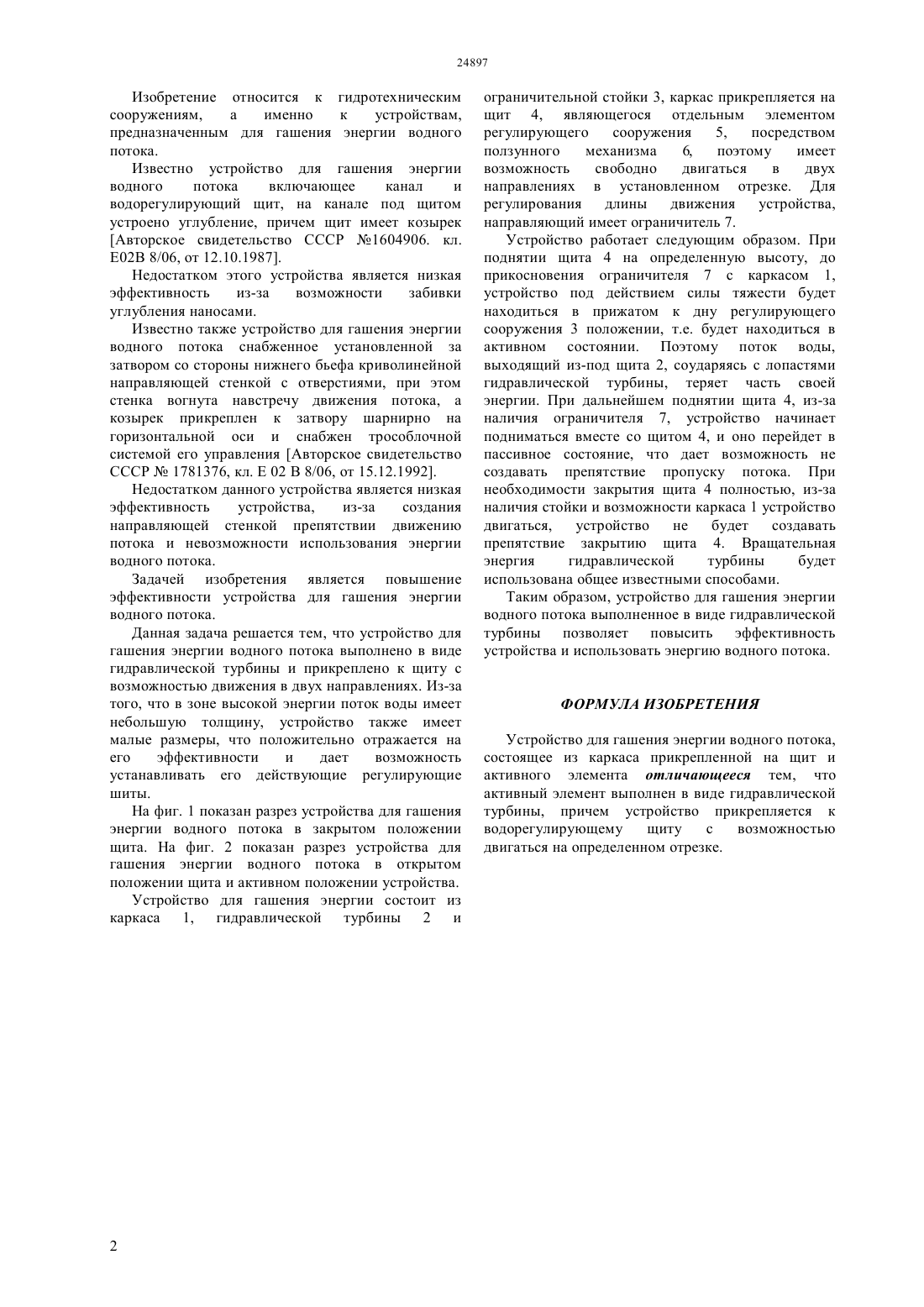

(51) 02 8/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ ЭНЕРГИИ ВОДНОГО ПОТОКА(57) Изобретение относится к гидротехническим сооружениям,а именно к устройствам, предназначенным для гашения энергии водного потока. Устройство для гашения энергии водного потока,состоящее из каркаса прикрепленной на щит и активного элемента, отличается тем, что активный элемент выполнен в виде гидравлической турбины,причем устройство прикрепляется к водорегулирующему щиту с возможностью двигаться на определенном отрезке. Изобретение относится к гидротехническим сооружениям,а именно к устройствам,предназначенным для гашения энергии водного потока. Известно устройство для гашения энергии водного потока включающее канал и водорегулирующий щит, на канале под щитом устроено углубление, причем щит имеет козырек Авторское свидетельство СССР 1604906. кл. Е 02 В 8/06, от 12.10.1987. Недостатком этого устройства является низкая эффективность из-за возможности забивки углубления наносами. Известно также устройство для гашения энергии водного потока снабженное установленной за затвором со стороны нижнего бьефа криволинейной направляющей стенкой с отверстиями, при этом стенка вогнута навстречу движения потока, а козырек прикреплен к затвору шарнирно на горизонтальной оси и снабжен трособлочной системой его управления Авторское свидетельство СССР 1781376, кл. Е 02 В 8/06, от 15.12.1992. Недостатком данного устройства является низкая эффективность устройства,из-за создания направляющей стенкой препятствии движению потока и невозможности использования энергии водного потока. Задачей изобретения является повышение эффективности устройства для гашения энергии водного потока. Данная задача решается тем, что устройство для гашения энергии водного потока выполнено в виде гидравлической турбины и прикреплено к щиту с возможностью движения в двух направлениях. Из-за того, что в зоне высокой энергии поток воды имеет небольшую толщину, устройство также имеет малые размеры, что положительно отражается на его эффективности и дает возможность устанавливать его действующие регулирующие шиты. На фиг. 1 показан разрез устройства для гашения энергии водного потока в закрытом положении щита. На фиг. 2 показан разрез устройства для гашения энергии водного потока в открытом положении щита и активном положении устройства. Устройство для гашения энергии состоит из каркаса 1, гидравлической турбины 2 и ограничительной стойки 3, каркас прикрепляется на щит 4, являющегося отдельным элементом регулирующего сооружения 5,посредством ползунного механизма 6,поэтому имеет возможность свободно двигаться в двух направлениях в установленном отрезке. Для регулирования длины движения устройства,направляющий имеет ограничитель 7. Устройство работает следующим образом. При поднятии щита 4 на определенную высоту, до прикосновения ограничителя 7 с каркасом 1,устройство под действием силы тяжести будет находиться в прижатом к дну регулирующего сооружения 3 положении, т.е. будет находиться в активном состоянии. Поэтому поток воды,выходящий из-под щита 2, соударяясь с лопастями гидравлической турбины, теряет часть своей энергии. При дальнейшем поднятии щита 4, из-за наличия ограничителя 7, устройство начинает подниматься вместе со щитом 4, и оно перейдет в пассивное состояние, что дает возможность не создавать препятствие пропуску потока. При необходимости закрытия щита 4 полностью, из-за наличия стойки и возможности каркаса 1 устройство двигаться,устройство не будет создавать препятствие закрытию щита 4. Вращательная энергия гидравлической турбины будет использована общее известными способами. Таким образом, устройство для гашения энергии водного потока выполненное в виде гидравлической турбины позволяет повысить эффективность устройства и использовать энергию водного потока. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для гашения энергии водного потока,состоящее из каркаса прикрепленной на щит и активного элемента отличающееся тем, что активный элемент выполнен в виде гидравлической турбины, причем устройство прикрепляется к водорегулирующему щиту с возможностью двигаться на определенном отрезке.
