Битумно-каучуковая мастика

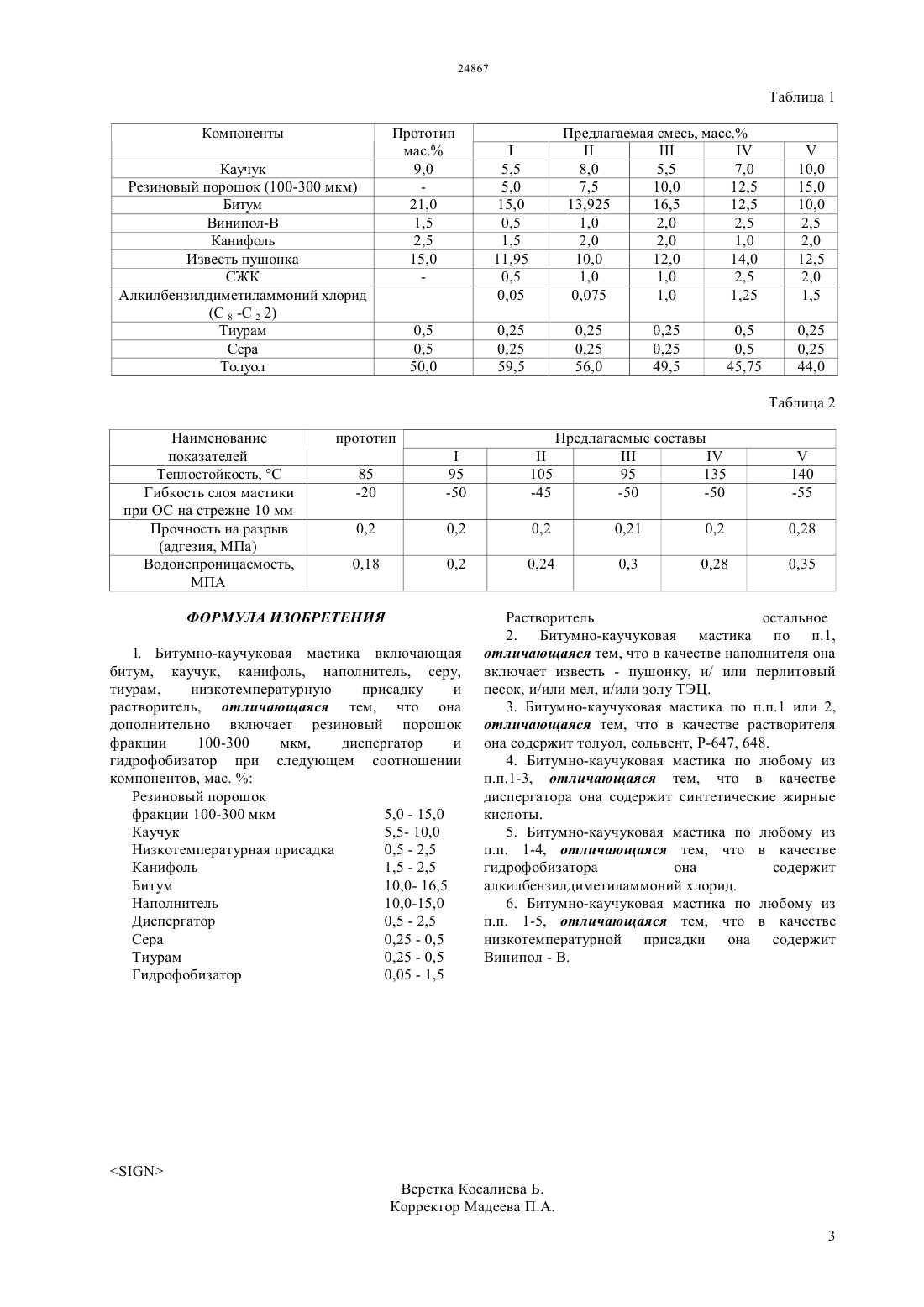

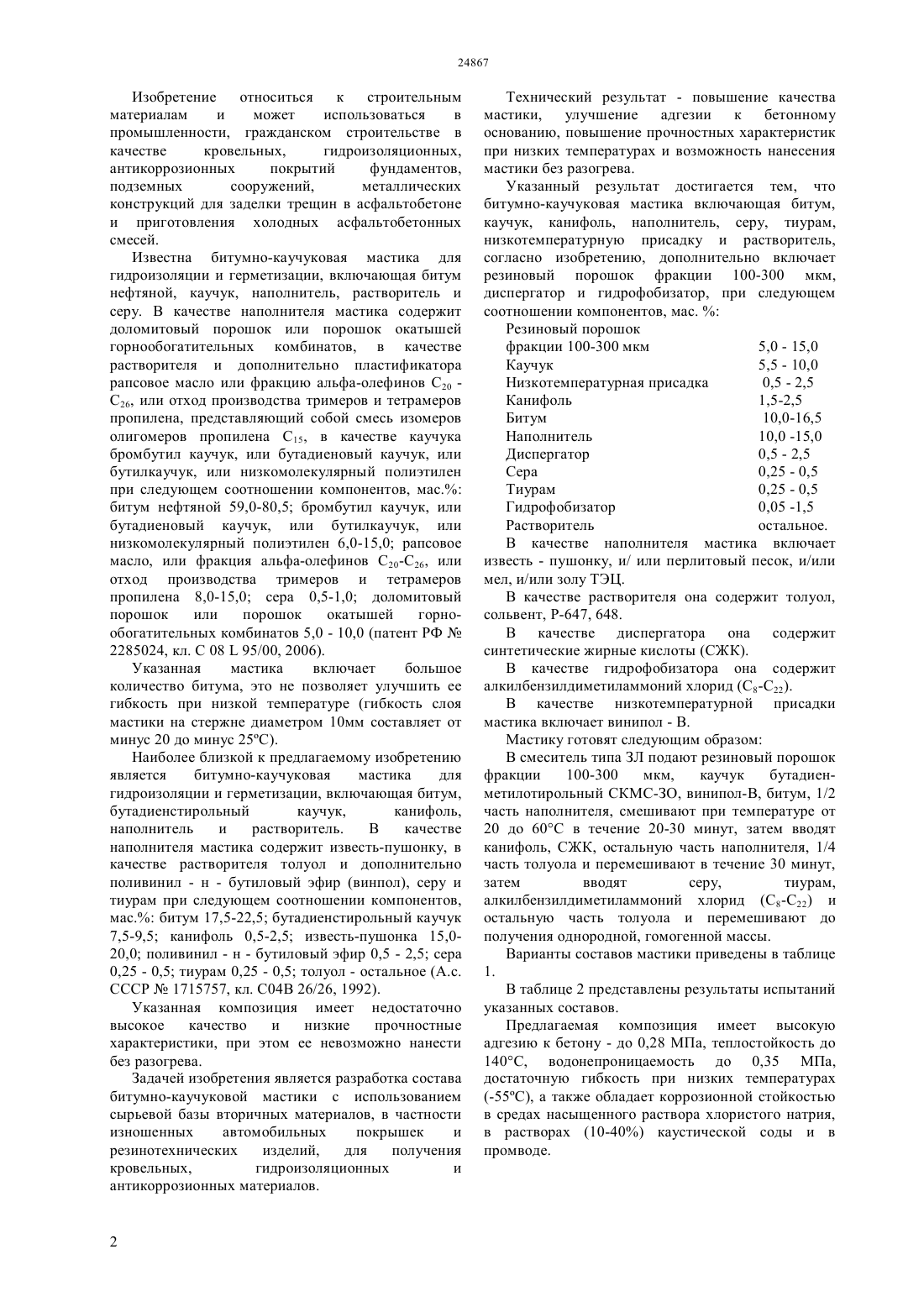

(51) 04 26/26 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Указанный результат достигается тем, что битумно-каучуковая мастика включающая битум,каучук, канифоль, наполнитель, серу, тиурам,низкотемпературную присадку и растворитель,согласно изобретению, дополнительно включает резиновый порошок фракции 100-300 мкм,диспергатор и гидрофобизатор, при следующем соотношении компонентов, мас.Резиновый порошок 5,0-15,0 фракции 100-300 мкм Каучук 5,5 - 10,0 Низкотемпературная присадка 0,5 - 2,5 Канифоль 1,5-2,5 Битум 10,0-16,5 Наполнитель 10,0-15,0 Диспергатор 0,5 - 2,5 Сера 0,25 - 0,5 Тиурам 0,25 - 0,5 Гидрофобизатор 0,05 - 1,5 Растворитель остальное.(76) Макаев Талгат Саятович Меркулов Владимир Витальевич(57) Изобретение относиться к строительным материалам и может использоваться в промышленности, гражданском строительстве в качестве кровельных,гидроизоляционных,антикоррозионных покрытий фундаментов,подземных сооружений,металлических конструкций для заделки трещин в асфальтобетоне и приготовления холодных асфальтобетонных смесей. Технический результат - повышение качества мастики, улучшение адгезии к бетонному основанию, повышение прочностных характеристик при низких температурах и возможность нанесения мастики без разогрева. Изобретение относиться к строительным материалам и может использоваться в промышленности, гражданском строительстве в качестве кровельных,гидроизоляционных,антикоррозионных покрытий фундаментов,подземных сооружений,металлических конструкций для заделки трещин в асфальтобетоне и приготовления холодных асфальтобетонных смесей. Известна битумно-каучуковая мастика для гидроизоляции и герметизации, включающая битум нефтяной, каучук, наполнитель, растворитель и серу. В качестве наполнителя мастика содержит доломитовый порошок или порошок окатышей горнообогатительных комбинатов, в качестве растворителя и дополнительно пластификатора рапсовое масло или фракцию альфа-олефинов С 20 С 26, или отход производства тримеров и тетрамеров пропилена, представляющий собой смесь изомеров олигомеров пропилена С 15, в качестве каучука бромбутил каучук, или бутадиеновый каучук, или бутилкаучук, или низкомолекулярный полиэтилен при следующем соотношении компонентов, мас. битум нефтяной 59,0-80,5 бромбутил каучук, или бутадиеновый каучук, или бутилкаучук, или низкомолекулярный полиэтилен 6,0-15,0 рапсовое масло, или фракция альфа-олефинов С 20-С 26, или отход производства тримеров и тетрамеров пропилена 8,0-15,0 сера 0,5-1,0 доломитовый порошок или порошок окатышей горнообогатительных комбинатов 5,0 - 10,0 (патент РФ 2285024, кл. С 0895/00, 2006). Указанная мастика включает большое количество битума, это не позволяет улучшить ее гибкость при низкой температуре (гибкость слоя мастики на стержне диаметром 10 мм составляет от минус 20 до минус 25 С). Наиболее близкой к предлагаемому изобретению является битумно-каучуковая мастика для гидроизоляции и герметизации, включающая битум,бутадиенстирольный каучук,канифоль,наполнитель и растворитель. В качестве наполнителя мастика содержит известь-пушонку, в качестве растворителя толуол и дополнительно поливинил - н - бутиловый эфир (винпол), серу и тиурам при следующем соотношении компонентов,мас. битум 17,5-22,5 бутадиенстирольный каучук 7,5-9,5 канифоль 0,5-2,5 известь-пушонка 15,020,0 поливинил - н - бутиловый эфир 0,5 - 2,5 сера 0,25 - 0,5 тиурам 0,25 - 0,5 толуол - остальное (А.с. СССР 1715757, кл. С 04 В 26/26, 1992). Указанная композиция имеет недостаточно высокое качество и низкие прочностные характеристики, при этом ее невозможно нанести без разогрева. Задачей изобретения является разработка состава битумно-каучуковой мастики с использованием сырьевой базы вторичных материалов, в частности изношенных автомобильных покрышек и резинотехнических изделий,для получения кровельных,гидроизоляционных и антикоррозионных материалов. Технический результат - повышение качества мастики, улучшение адгезии к бетонному основанию, повышение прочностных характеристик при низких температурах и возможность нанесения мастики без разогрева. Указанный результат достигается тем, что битумно-каучуковая мастика включающая битум,каучук, канифоль, наполнитель, серу, тиурам,низкотемпературную присадку и растворитель,согласно изобретению, дополнительно включает резиновый порошок фракции 100-300 мкм,диспергатор и гидрофобизатор, при следующем соотношении компонентов, мас.Резиновый порошок фракции 100-300 мкм 5,0 - 15,0 Каучук 5,5 - 10,0 Низкотемпературная присадка 0,5 - 2,5 Канифоль 1,5-2,5 Битум 10,0-16,5 Наполнитель 10,0 -15,0 Диспергатор 0,5 - 2,5 Сера 0,25 - 0,5 Тиурам 0,25 - 0,5 Гидрофобизатор 0,05 -1,5 Растворитель остальное. В качестве наполнителя мастика включает известь - пушонку, и/ или перлитовый песок, и/или мел, и/или золу ТЭЦ. В качестве растворителя она содержит толуол,сольвент, Р-647, 648. В качестве диспергатора она содержит синтетические жирные кислоты (СЖК). В качестве гидрофобизатора она содержит алкилбензилдиметиламмоний хлорид (С 8-С 22). В качестве низкотемпературной присадки мастика включает винипол - В. Мастику готовят следующим образом В смеситель типа ЗЛ подают резиновый порошок фракции 100-300 мкм,каучук бутадиенметилотирольный СКМС-ЗО, винипол-В, битум, 1/2 часть наполнителя, смешивают при температуре от 20 до 60 С в течение 20-30 минут, затем вводят канифоль, СЖК, остальную часть наполнителя, 1/4 часть толуола и перемешивают в течение 30 минут,затем вводят серу,тиурам,алкилбензилдиметиламмоний хлорид (С 8-С 22) и остальную часть толуола и перемешивают до получения однородной, гомогенной массы. Варианты составов мастики приведены в таблице 1. В таблице 2 представлены результаты испытаний указанных составов. Предлагаемая композиция имеет высокую адгезию к бетону - до 0,28 МПа, теплостойкость до 140 С, водонепроницаемость до 0,35 МПа,достаточную гибкость при низких температурах(-55 С), а также обладает коррозионной стойкостью в средах насыщенного раствора хлористого натрия,в растворах (10-40) каустической соды и в промводе. Таблица 1 Компоненты Каучук Резиновый порошок (100-300 мкм) Битум Винипол-В Канифоль Известь пушонка СЖК Алкилбензилдиметиламмоний хлорид Наименование показателей Теплостойкость, С Гибкость слоя мастики при ОС на стрежне 10 мм Прочность на разрыв ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Битумно-каучуковая мастика включающая битум, каучук, канифоль, наполнитель, серу,тиурам,низкотемпературную присадку и растворитель, отличающаяся тем, что она дополнительно включает резиновый порошок фракции 100-300 мкм,диспергатор и гидрофобизатор при следующем соотношении компонентов, мас.Резиновый порошок фракции 100-300 мкм 5,0 - 15,0 Каучук 5,5- 10,0 Низкотемпературная присадка 0,5 - 2,5 Канифоль 1,5 - 2,5 Битум 10,0- 16,5 Наполнитель 10,0-15,0 Диспергатор 0,5 - 2,5 Сера 0,25 - 0,5 Тиурам 0,25 - 0,5 Гидрофобизатор 0,05 - 1,5 Растворитель остальное 2. Битумно-каучуковая мастика по п.1,отличающаяся тем, что в качестве наполнителя она включает известь - пушонку, и/ или перлитовый песок, и/или мел, и/или золу ТЭЦ. 3. Битумно-каучуковая мастика по п.п.1 или 2,отличающаяся тем, что в качестве растворителя она содержит толуол, сольвент, Р-647, 648. 4. Битумно-каучуковая мастика по любому из п.п.1-3, отличающаяся тем, что в качестве диспергатора она содержит синтетические жирные кислоты. 5. Битумно-каучуковая мастика по любому из п.п. 1-4, отличающаяся тем, что в качестве гидрофобизатора она содержит алкилбензилдиметиламмоний хлорид. 6. Битумно-каучуковая мастика по любому из п.п. 1-5, отличающаяся тем, что в качестве низкотемпературной присадки она содержит Винипол - В.
