Мельница ударного импульса

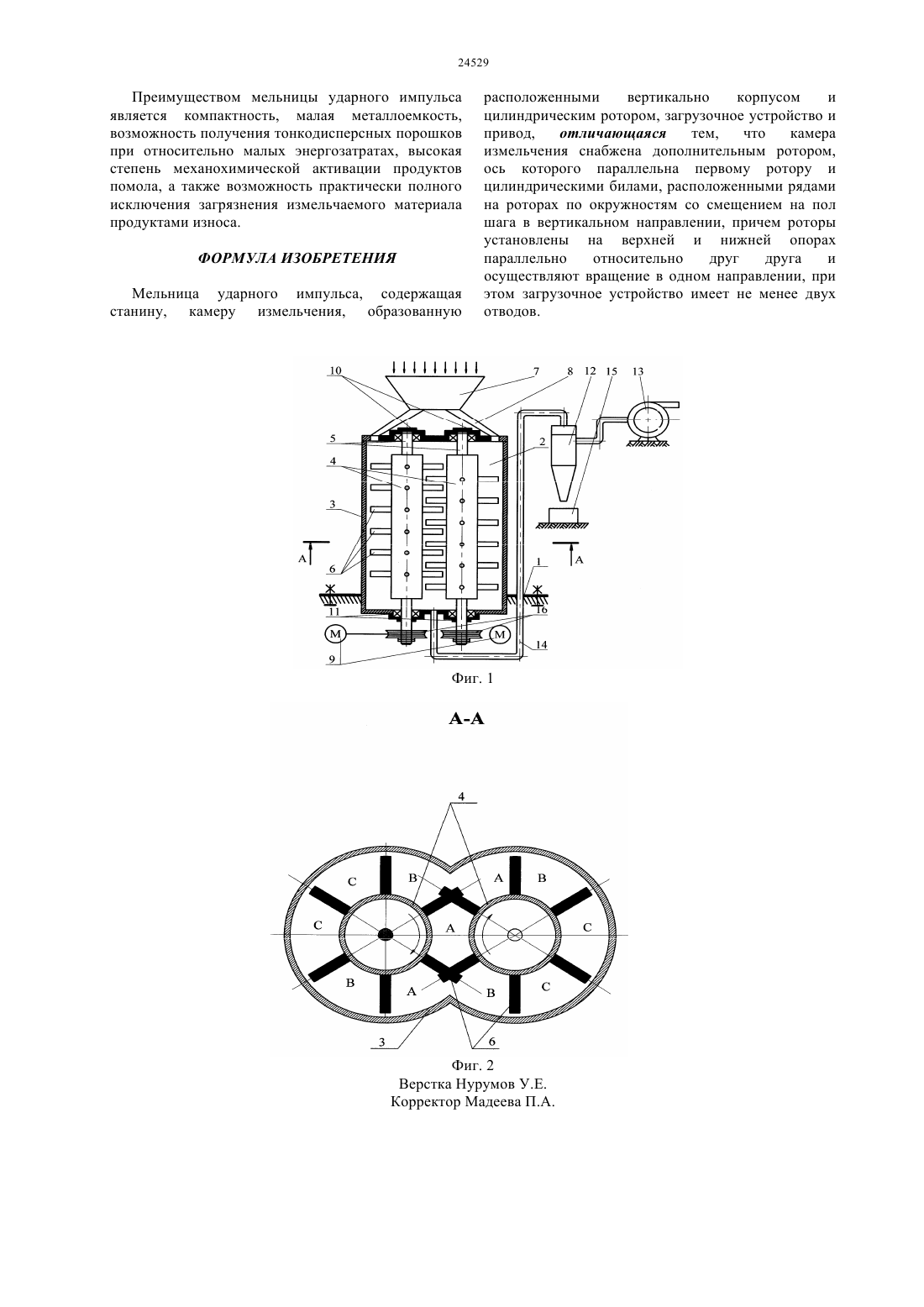

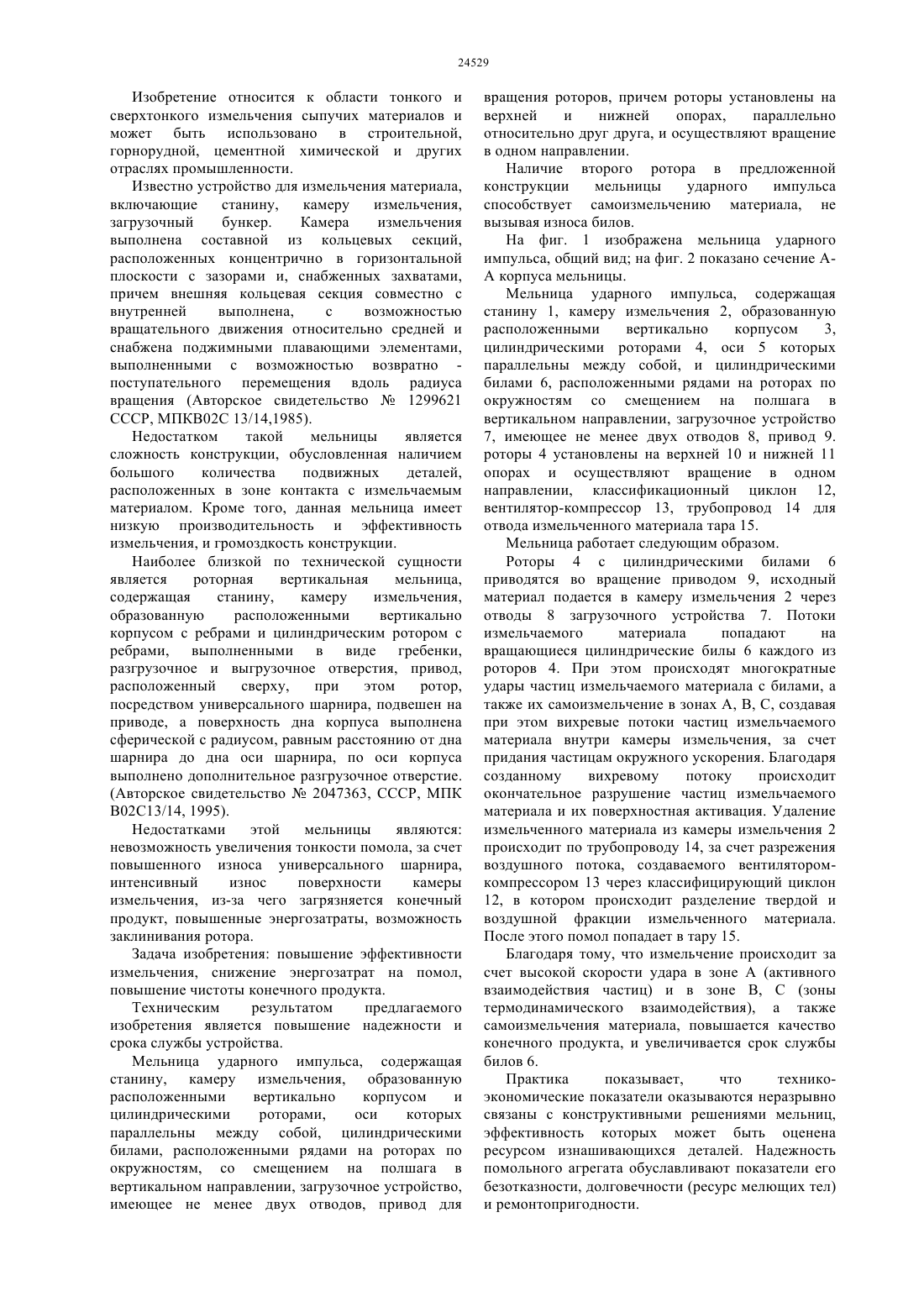

(51) 02 13/14 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Мельница ударного импульса, содержащая станину, камеру измельчения, образованную расположенными вертикально корпусом и цилиндрическими роторами,оси которых параллельны между собой, цилиндрическими билами, расположенными рядами на роторах по окружностям со смещением на полшага в вертикальном направлении загрузочное устройство,имеющее не менее двух отводов, привод для вращения роторов, причем роторы установлены на верхней и нижней опорах параллельно,относительно друг друга, и осуществляют вращение в одном направлении. Техническим результатом предлагаемого изобретения является повышение надежности и срока службы устройства.(72) Байджанов Джумагельды Омарович Сихимбаев Серикбай Рыздыкбаевич(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к области тонкого и сверхтонкого измельчения сыпучих материалов и может быть использовано в строительной,горнорудной, цементной химической и других отраслях промышленности. Задача изобретения повышение эффективности измельчения, снижение энергозатрат на помол,повышение чистоты конечного продукта. Изобретение относится к области тонкого и сверхтонкого измельчения сыпучих материалов и может быть использовано в строительной,горнорудной, цементной химической и других отраслях промышленности. Известно устройство для измельчения материала,включающие станину,камеру измельчения,загрузочный бункер. Камера измельчения выполнена составной из кольцевых секций,расположенных концентрично в горизонтальной плоскости с зазорами и, снабженных захватами,причем внешняя кольцевая секция совместно с внутренней выполнена,с возможностью вращательного движения относительно средней и снабжена поджимными плавающими элементами,выполненными с возможностью возвратно поступательного перемещения вдоль радиуса вращения (Авторское свидетельство 1299621 СССР, МПКВ 02 С 13/14,1985). Недостатком такой мельницы является сложность конструкции, обусловленная наличием большого количества подвижных деталей,расположенных в зоне контакта с измельчаемым материалом. Кроме того, данная мельница имеет низкую производительность и эффективность измельчения, и громоздкость конструкции. Наиболее близкой по технической сущности является роторная вертикальная мельница,содержащая станину,камеру измельчения,образованную расположенными вертикально корпусом с ребрами и цилиндрическим ротором с ребрами, выполненными в виде гребенки,разгрузочное и выгрузочное отверстия, привод,расположенный сверху,при этом ротор,посредством универсального шарнира, подвешен на приводе, а поверхность дна корпуса выполнена сферической с радиусом, равным расстоянию от дна шарнира до дна оси шарнира, по оси корпуса выполнено дополнительное разгрузочное отверстие.(Авторское свидетельство 2047363, СССР, МПК В 02 С 13/14, 1995). Недостатками этой мельницы являются невозможность увеличения тонкости помола, за счет повышенного износа универсального шарнира,интенсивный износ поверхности камеры измельчения, из-за чего загрязняется конечный продукт, повышенные энергозатраты, возможность заклинивания ротора. Задача изобретения повышение эффективности измельчения, снижение энергозатрат на помол,повышение чистоты конечного продукта. Техническим результатом предлагаемого изобретения является повышение надежности и срока службы устройства. Мельница ударного импульса, содержащая станину, камеру измельчения, образованную расположенными вертикально корпусом и цилиндрическими роторами,оси которых параллельны между собой, цилиндрическими билами, расположенными рядами на роторах по окружностям, со смещением на полшага в вертикальном направлении, загрузочное устройство,имеющее не менее двух отводов, привод для вращения роторов, причем роторы установлены на верхней и нижней опорах,параллельно относительно друг друга, и осуществляют вращение в одном направлении. Наличие второго ротора в предложенной конструкции мельницы ударного импульса способствует самоизмельчению материала, не вызывая износа билов. На фиг. 1 изображена мельница ударного импульса, общий вид на фиг. 2 показано сечение АА корпуса мельницы. Мельница ударного импульса, содержащая станину 1, камеру измельчения 2, образованную расположенными вертикально корпусом 3,цилиндрическими роторами 4, оси 5 которых параллельны между собой, и цилиндрическими билами 6, расположенными рядами на роторах по окружностям со смещением на полшага в вертикальном направлении, загрузочное устройство 7, имеющее не менее двух отводов 8, привод 9. роторы 4 установлены на верхней 10 и нижней 11 опорах и осуществляют вращение в одном направлении, классификационный циклон 12,вентилятор-компрессор 13, трубопровод 14 для отвода измельченного материала тара 15. Мельница работает следующим образом. Роторы 4 с цилиндрическими билами 6 приводятся во вращение приводом 9, исходный материал подается в камеру измельчения 2 через отводы 8 загрузочного устройства 7. Потоки измельчаемого материала попадают на вращающиеся цилиндрические билы 6 каждого из роторов 4. При этом происходят многократные удары частиц измельчаемого материала с билами, а также их самоизмельчение в зонах А, В, С, создавая при этом вихревые потоки частиц измельчаемого материала внутри камеры измельчения, за счет придания частицам окружного ускорения. Благодаря созданному вихревому потоку происходит окончательное разрушение частиц измельчаемого материала и их поверхностная активация. Удаление измельченного материала из камеры измельчения 2 происходит по трубопроводу 14, за счет разрежения воздушного потока, создаваемого вентиляторомкомпрессором 13 через классифицирующий циклон 12, в котором происходит разделение твердой и воздушной фракции измельченного материала. После этого помол попадает в тару 15. Благодаря тому, что измельчение происходит за счет высокой скорости удара в зоне А (активного взаимодействия частиц) и в зоне В, С (зоны термодинамического взаимодействия), а также самоизмельчения материала, повышается качество конечного продукта, и увеличивается срок службы билов 6. Практика показывает,что техникоэкономические показатели оказываются неразрывно связаны с конструктивными решениями мельниц,эффективность которых может быть оценена ресурсом изнашивающихся деталей. Надежность помольного агрегата обуславливают показатели его безотказности, долговечности (ресурс мелющих тел) и ремонтопригодности. Преимуществом мельницы ударного импульса является компактность, малая металлоемкость,возможность получения тонкодисперсных порошков при относительно малых энергозатратах, высокая степень механохимической активации продуктов помола, а также возможность практически полного исключения загрязнения измельчаемого материала продуктами износа. ФОРМУЛА ИЗОБРЕТЕНИЯ Мельница ударного импульса, содержащая станину, камеру измельчения, образованную расположенными вертикально корпусом и цилиндрическим ротором, загрузочное устройство и привод,отличающаяся тем,что камера измельчения снабжена дополнительным ротором,ось которого параллельна первому ротору и цилиндрическими билами, расположенными рядами на роторах по окружностям со смещением на пол шага в вертикальном направлении, причем роторы установлены на верхней и нижней опорах параллельно относительно друг друга и осуществляют вращение в одном направлении, при этом загрузочное устройство имеет не менее двух отводов.
