Способ разработки высоковязкой нефти, битумов и газогидратов

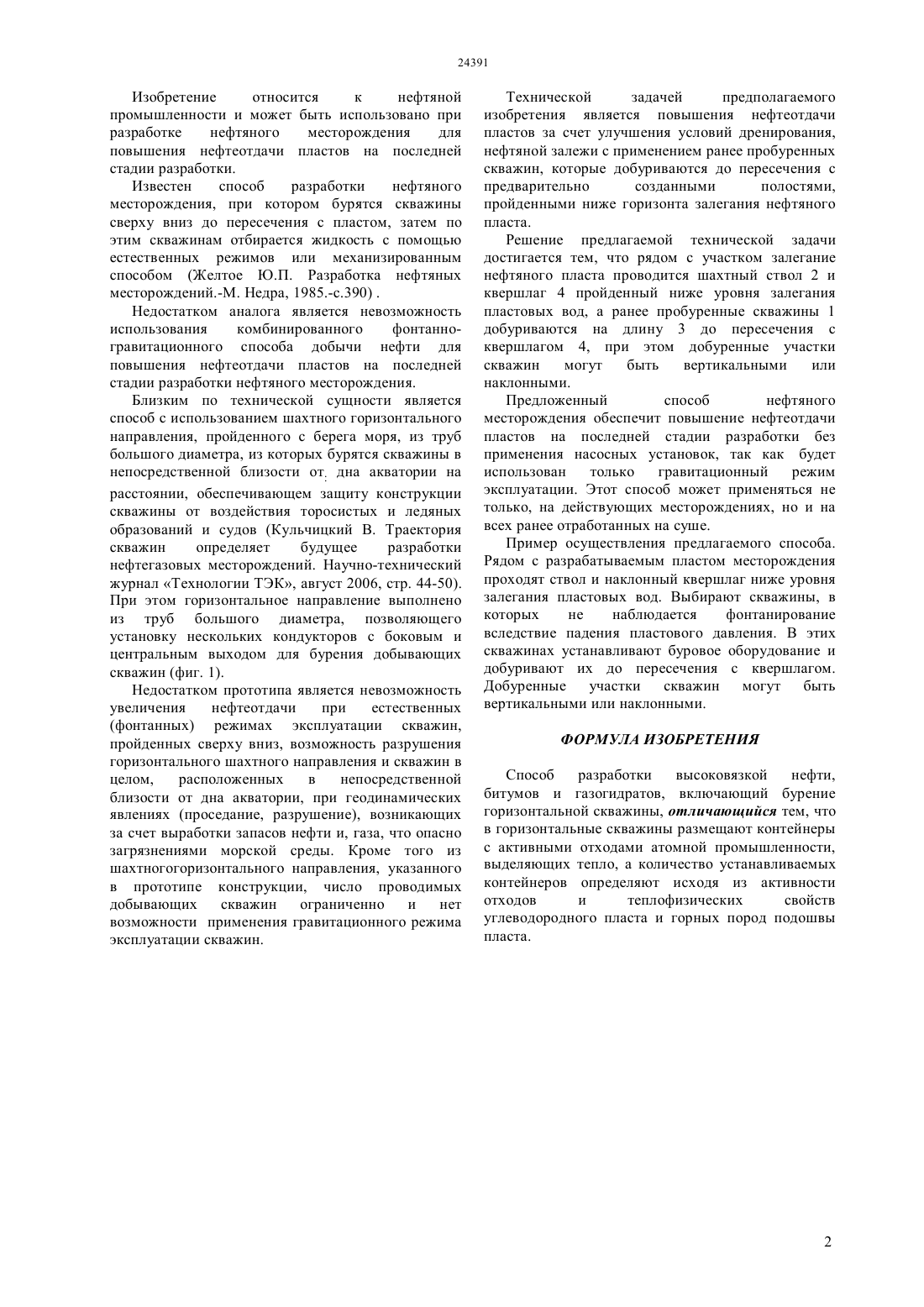

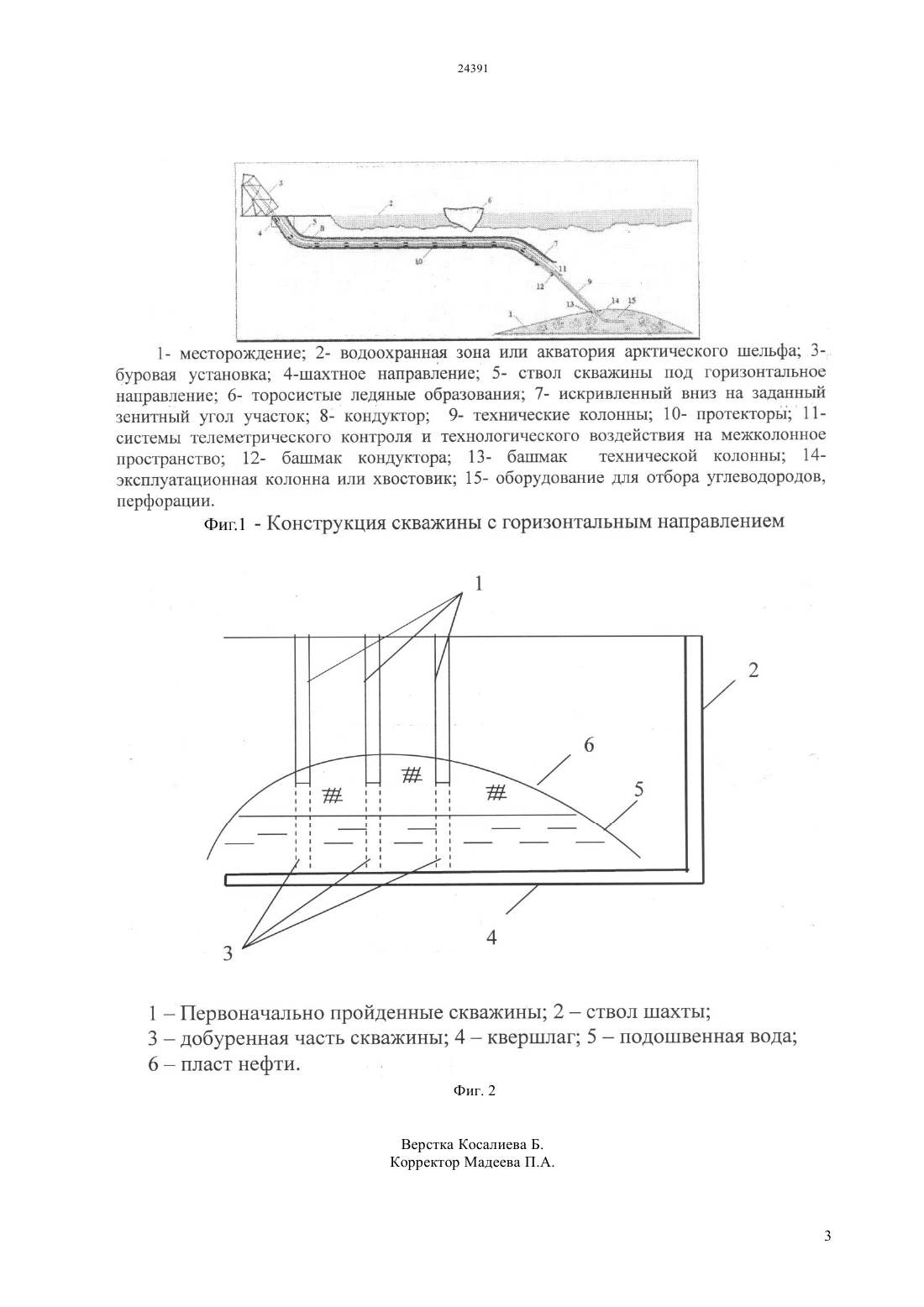

(51) 21 43/24 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ месторождений на суше. Техническая задача предполагаемого изобретения является повышение нефтеотдачи пластов за счет улучшения условий дренирования пластов с применением гравитационного режима эксплуатации скважин на ранее отработанных и истощенных месторождениях. Решение предлагаемой технической задачи достигается тем, что рядом с участком залеганием нефтяного пласта проводится шахтный ствол и квершлаг, пройденные ниже уровня залегания пластовых вод, а ранее пробуренные скважины добуриваются до пересечения с квершлагом, при этом добуренные участки скважин могут быть вертикальными или наклонными.(72) Ахмеджанов Тлевхан Куромжанович Ибагаров Канатбай Онгарбаевич Ахмеджанова Лаура Тлевхановна Молдабаева Гульназ Жаксылыковна Нуранбаева Булбул Молдашевна Джуламанов Таир Даутканович(56) Оганов К.А., Основы теплового воздействия на нефтяной пласт, - М., 1967, с. 19(54) СПОСОБ РАЗРАБОТКИ ВЫСОКОВЯЗКОЙ НЕФТИ, БИТУМОВ И ГАЗОГИДРАТОВ Изобретение относится к нефтяной промышленности и может быть использовано при разработке нефтяного месторождения для повышения нефтеотдачи пластов на последней стадии разработки. Известен способ разработки нефтяного месторождения, при котором бурятся скважины сверху вниз до пересечения с пластом, затем по этим скважинам отбирается жидкость с помощью естественных режимов или механизированным способом (Желтое Ю.П. Разработка нефтяных месторождений.-М. Недра, 1985.-с.390) . Недостатком аналога является невозможность использования комбинированного фонтанногравитационного способа добычи нефти для повышения нефтеотдачи пластов на последней стадии разработки нефтяного месторождения. Близким по технической сущности является способ с использованием шахтного горизонтального направления, пройденного с берега моря, из труб большого диаметра, из которых бурятся скважины в непосредственной близости от дна акватории на расстоянии, обеспечивающем защиту конструкции скважины от воздействия торосистых и ледяных образований и судов (Кульчицкий В. Траектория скважин определяет будущее разработки нефтегазовых месторождений. Научно-технический журнал Технологии ТЭК, август 2006, стр. 44-50). При этом горизонтальное направление выполнено из труб большого диаметра, позволяющего установку нескольких кондукторов с боковым и центральным выходом для бурения добывающих скважин (фиг. 1). Недостатком прототипа является невозможность увеличения нефтеотдачи при естественных(фонтанных) режимах эксплуатации скважин,пройденных сверху вниз, возможность разрушения горизонтального шахтного направления и скважин в целом,расположенных в непосредственной близости от дна акватории, при геодинамических явлениях (проседание, разрушение), возникающих за счет выработки запасов нефти и, газа, что опасно загрязнениями морской среды. Кроме того из шахтногогоризонтального направления, указанного в прототипе конструкции, число проводимых добывающих скважин ограниченно и нет возможности применения гравитационного режима эксплуатации скважин. Технической задачей предполагаемого изобретения является повышения нефтеотдачи пластов за счет улучшения условий дренирования,нефтяной залежи с применением ранее пробуренных скважин, которые добуриваются до пересечения с предварительно созданными полостями,пройденными ниже горизонта залегания нефтяного пласта. Решение предлагаемой технической задачи достигается тем, что рядом с участком залегание нефтяного пласта проводится шахтный ствол 2 и квершлаг 4 пройденный ниже уровня залегания пластовых вод, а ранее пробуренные скважины 1 добуриваются на длину 3 до пересечения с квершлагом 4, при этом добуренные участки скважин могут быть вертикальными или наклонными. Предложенный способ нефтяного месторождения обеспечит повышение нефтеотдачи пластов на последней стадии разработки без применения насосных установок, так как будет использован только гравитационный режим эксплуатации. Этот способ может применяться не только, на действующих месторождениях, но и на всех ранее отработанных на суше. Пример осуществления предлагаемого способа. Рядом с разрабатываемым пластом месторождения проходят ствол и наклонный квершлаг ниже уровня залегания пластовых вод. Выбирают скважины, в которых не наблюдается фонтанирование вследствие падения пластового давления. В этих скважинах устанавливают буровое оборудование и добуривают их до пересечения с квершлагом. Добуренные участки скважин могут быть вертикальными или наклонными. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ разработки высоковязкой нефти,битумов и газогидратов, включающий бурение горизонтальной скважины, отличающийся тем, что в горизонтальные скважины размещают контейнеры с активными отходами атомной промышленности,выделяющих тепло, а количество устанавливаемых контейнеров определяют исходя из активности отходов и теплофизических свойств углеводородного пласта и горных пород подошвы пласта.
