Способ разработки высоковязкой и тяжелой нефти

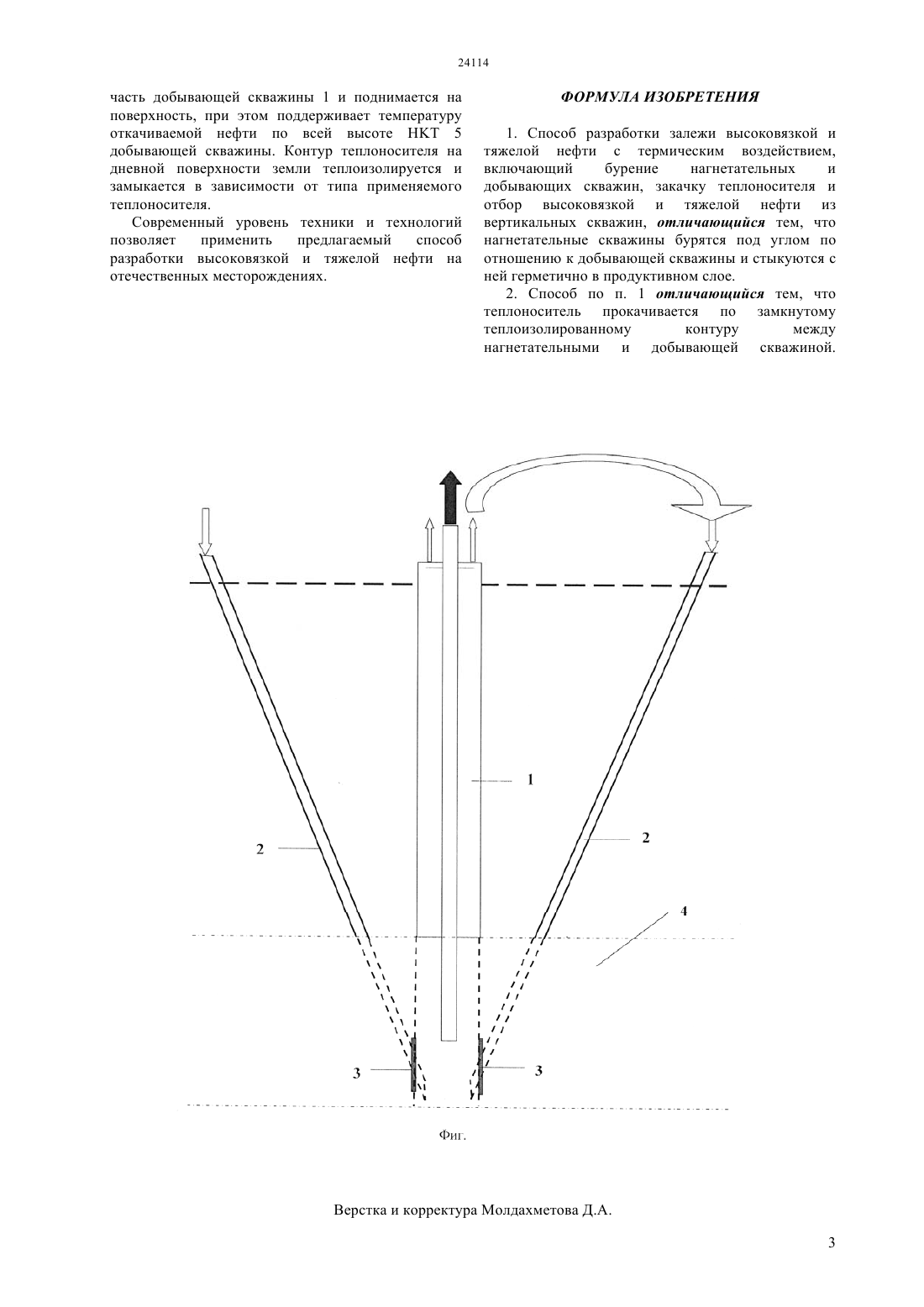

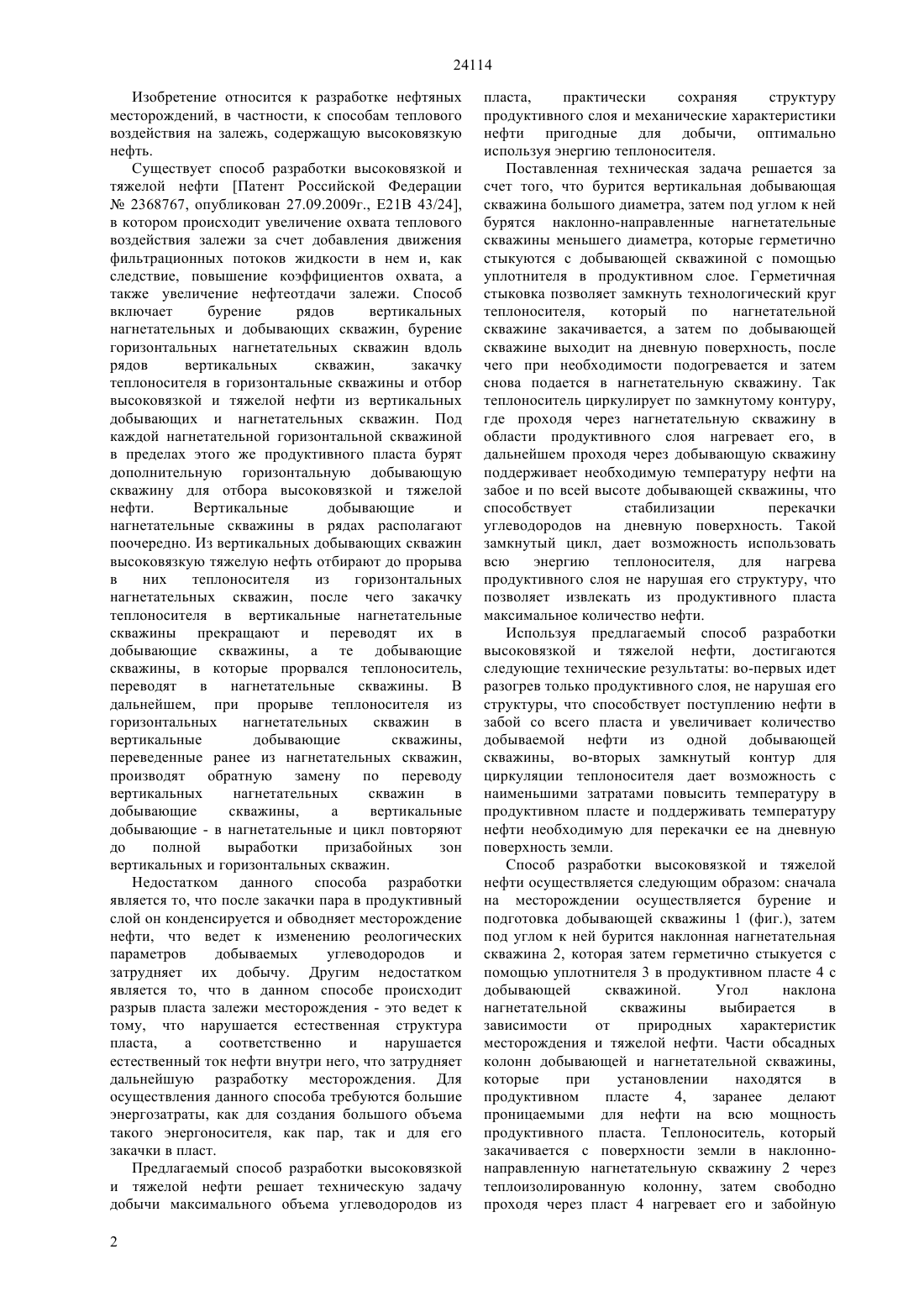

(51) 21 43/24 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ герметично стыкуются с добывающей скважиной в продуктивном слое. Герметичная стыковка позволяет замкнуть круг теплоносителя, который по нагнетательной скважине закачивается, затем по добывающей скважине выходит на дневную поверхность, а при необходимости подогревается и затем снова подается в нагнетательную скважину. Так теплоноситель циркулирует по замкнутому контуру, где проходя через нагнетательную скважину, в области продуктивного слоя нагревает его, в дальнейшем проходя через добывающую скважину поддерживает необходимую температуру нефти на забое и по всей высоте добывающей скважины,что способствует стабилизации перекачки углеводородов на дневную поверхность земли. Такой замкнутый цикл, дает возможность использовать всю энергию теплоносителя, для нагрева продуктивного пласта.(76) Абилхасимов Каиырлы Бабашевич Женусов Адиль Есимович Юсупов Сакит Аджиевич(54) СПОСОБ РАЗРАБОТКИ ВЫСОКОВЯЗКОЙ И ТЯЖЕЛОЙ НЕФТИ(57) Изобретение относится к разработке нефтяных месторождений, в частности к способам теплового воздействия на залежь, содержащую высоковязкую нефть. Разработка нефтяных месторождений высоковязкой и тяжелой нефти осуществляется за счет того, что бурится вертикальная добывающая скважина, затем под углом к ней бурятся наклоннонаправленные нагнетательные скважины, которые 24114 Изобретение относится к разработке нефтяных месторождений, в частности, к способам теплового воздействия на залежь, содержащую высоковязкую нефть. Существует способ разработки высоковязкой и тяжелой нефти Патент Российской Федерации 2368767, опубликован 27.09.2009 г., Е 21 В 43/24,в котором происходит увеличение охвата теплового воздействия залежи за счет добавления движения фильтрационных потоков жидкости в нем и, как следствие, повышение коэффициентов охвата, а также увеличение нефтеотдачи залежи. Способ включает бурение рядов вертикальных нагнетательных и добывающих скважин, бурение горизонтальных нагнетательных скважин вдоль рядов вертикальных скважин,закачку теплоносителя в горизонтальные скважины и отбор высоковязкой и тяжелой нефти из вертикальных добывающих и нагнетательных скважин. Под каждой нагнетательной горизонтальной скважиной в пределах этого же продуктивного пласта бурят дополнительную горизонтальную добывающую скважину для отбора высоковязкой и тяжелой нефти. Вертикальные добывающие и нагнетательные скважины в рядах располагают поочередно. Из вертикальных добывающих скважин высоковязкую тяжелую нефть отбирают до прорыва в них теплоносителя из горизонтальных нагнетательных скважин, после чего закачку теплоносителя в вертикальные нагнетательные скважины прекращают и переводят их в добывающие скважины, а те добывающие скважины, в которые прорвался теплоноситель,переводят в нагнетательные скважины. В дальнейшем, при прорыве теплоносителя из горизонтальных нагнетательных скважин в вертикальные добывающие скважины,переведенные ранее из нагнетательных скважин,производят обратную замену по переводу вертикальных нагнетательных скважин в добывающие скважины,а вертикальные добывающие - в нагнетательные и цикл повторяют до полной выработки призабойных зон вертикальных и горизонтальных скважин. Недостатком данного способа разработки является то, что после закачки пара в продуктивный слой он конденсируется и обводняет месторождение нефти, что ведет к изменению реологических параметров добываемых углеводородов и затрудняет их добычу. Другим недостатком является то, что в данном способе происходит разрыв пласта залежи месторождения - это ведет к тому, что нарушается естественная структура пласта,а соответственно и нарушается естественный ток нефти внутри него, что затрудняет дальнейшую разработку месторождения. Для осуществления данного способа требуются большие энергозатраты, как для создания большого объема такого энергоносителя, как пар, так и для его закачки в пласт. Предлагаемый способ разработки высоковязкой и тяжелой нефти решает техническую задачу добычи максимального объема углеводородов из 2 пласта,практически сохраняя структуру продуктивного слоя и механические характеристики нефти пригодные для добычи, оптимально используя энергию теплоносителя. Поставленная техническая задача решается за счет того, что бурится вертикальная добывающая скважина большого диаметра, затем под углом к ней бурятся наклонно-направленные нагнетательные скважины меньшего диаметра, которые герметично стыкуются с добывающей скважиной с помощью уплотнителя в продуктивном слое. Герметичная стыковка позволяет замкнуть технологический круг теплоносителя,который по нагнетательной скважине закачивается, а затем по добывающей скважине выходит на дневную поверхность, после чего при необходимости подогревается и затем снова подается в нагнетательную скважину. Так теплоноситель циркулирует по замкнутому контуру,где проходя через нагнетательную скважину в области продуктивного слоя нагревает его, в дальнейшем проходя через добывающую скважину поддерживает необходимую температуру нефти на забое и по всей высоте добывающей скважины, что способствует стабилизации перекачки углеводородов на дневную поверхность. Такой замкнутый цикл, дает возможность использовать всю энергию теплоносителя,для нагрева продуктивного слоя не нарушая его структуру, что позволяет извлекать из продуктивного пласта максимальное количество нефти. Используя предлагаемый способ разработки высоковязкой и тяжелой нефти, достигаются следующие технические результаты во-первых идет разогрев только продуктивного слоя, не нарушая его структуры, что способствует поступлению нефти в забой со всего пласта и увеличивает количество добываемой нефти из одной добывающей скважины, во-вторых замкнутый контур для циркуляции теплоносителя дает возможность с наименьшими затратами повысить температуру в продуктивном пласте и поддерживать температуру нефти необходимую для перекачки ее на дневную поверхность земли. Способ разработки высоковязкой и тяжелой нефти осуществляется следующим образом сначала на месторождении осуществляется бурение и подготовка добывающей скважины 1 (фиг.), затем под углом к ней бурится наклонная нагнетательная скважина 2, которая затем герметично стыкуется с помощью уплотнителя 3 в продуктивном пласте 4 с добывающей скважиной. Угол наклона нагнетательной скважины выбирается в зависимости от природных характеристик месторождения и тяжелой нефти. Части обсадных колонн добывающей и нагнетательной скважины,которые при установлении находятся в продуктивном пласте 4,заранее делают проницаемыми для нефти на всю мощность продуктивного пласта. Теплоноситель, который закачивается с поверхности земли в наклоннонаправленную нагнетательную скважину 2 через теплоизолированную колонну, затем свободно проходя через пласт 4 нагревает его и забойную часть добывающей скважины 1 и поднимается на поверхность, при этом поддерживает температуру откачиваемой нефти по всей высоте Н 5 добывающей скважины. Контур теплоносителя на дневной поверхности земли теплоизолируется и замыкается в зависимости от типа применяемого теплоносителя. Современный уровень техники и технологий позволяет применить предлагаемый способ разработки высоковязкой и тяжелой нефти на отечественных месторождениях. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ разработки залежи высоковязкой и тяжелой нефти с термическим воздействием,включающий бурение нагнетательных и добывающих скважин, закачку теплоносителя и отбор высоковязкой и тяжелой нефти из вертикальных скважин, отличающийся тем, что нагнетательные скважины бурятся под углом по отношению к добывающей скважины и стыкуются с ней герметично в продуктивном слое. 2. Способ по п. 1 отличающийся тем, что теплоноситель прокачивается по замкнутому теплоизолированному контуру между нагнетательными и добывающей скважиной.
