Источник питания светодиодной лампы

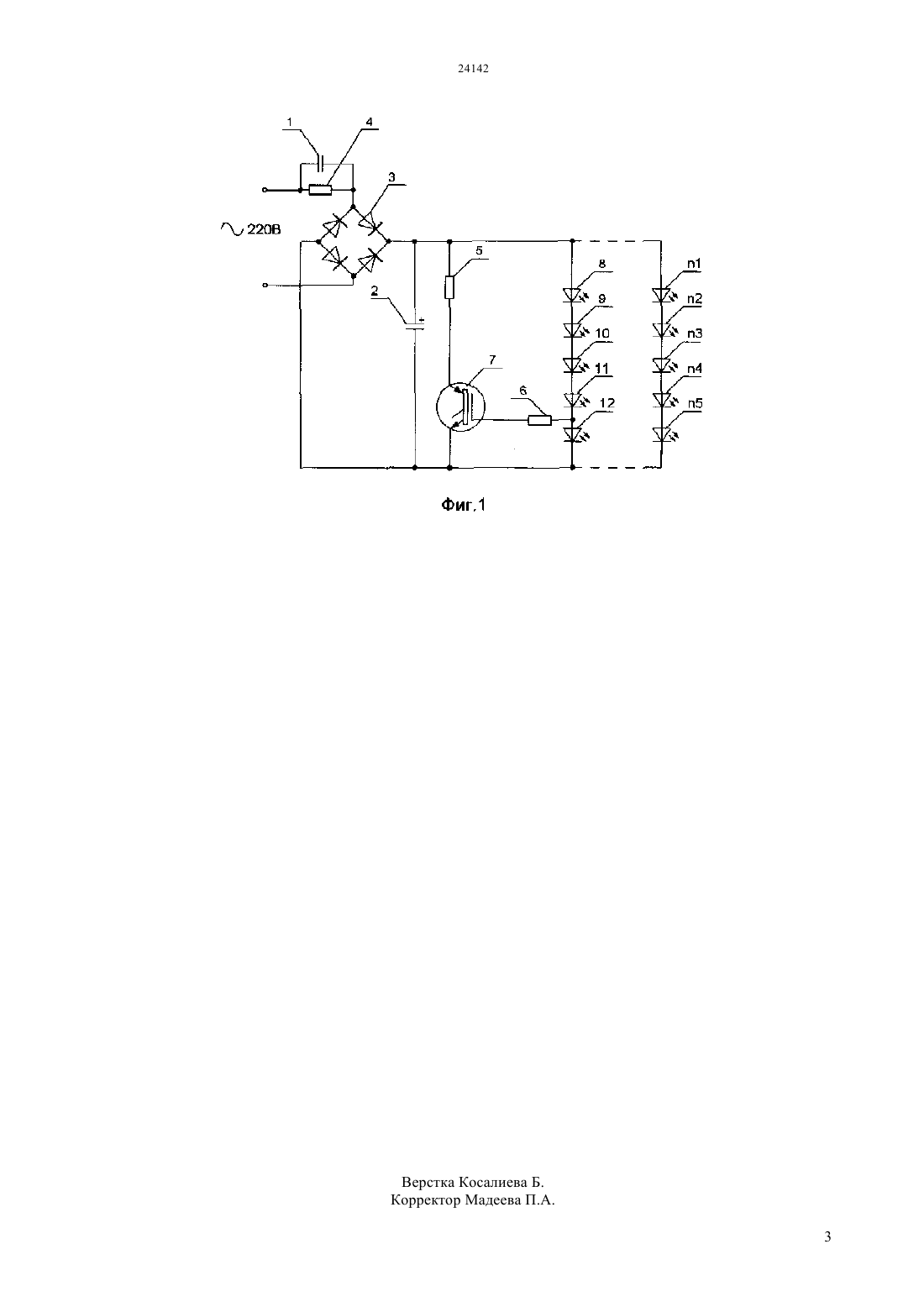

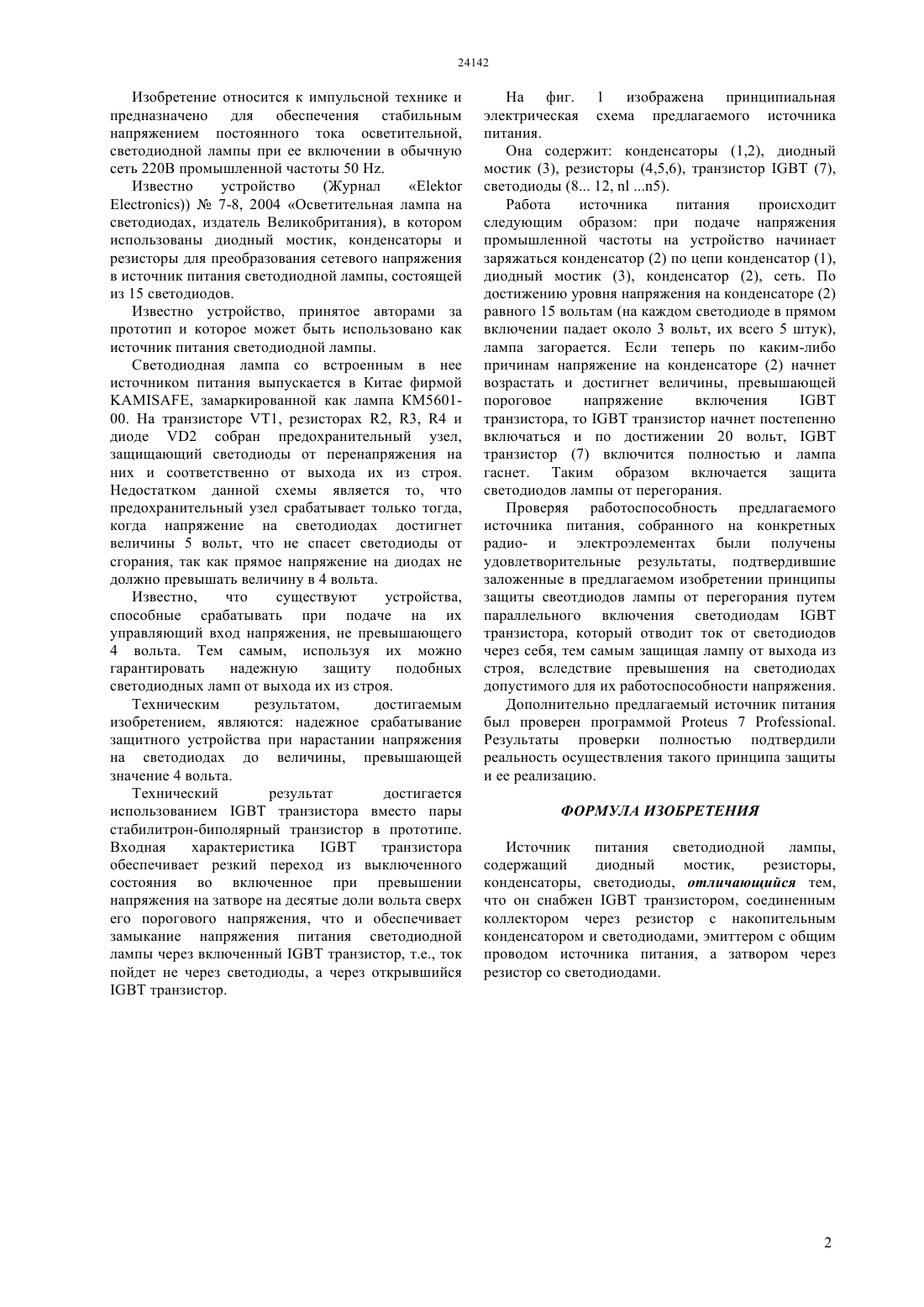

(51) 03 3/00 (2010.01) 03 3/021 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ светодиодной лампы, содержащий диодный мостик,резисторы,конденсаторы,светодиоды,отличающийся тем, что он снабжентранзистором, соединенным коллектором через резистор с накопительным конденсатором и светодиодами, эмиттером с общим проводом источника питания, а затвором через резистор со светодиодами. Применение осуществленного устройства позволяет эффективно защитить светодиоды от бросков напряжения в сети, тем самым обеспечить длительный срок эксплуатации светодиодных ламп.(76) Кашевкин Александр Александрович Квитка Василий Николаевич Коровин Игорь Владимирович Кошеков Абай Кайратович Латыпов Сергей Ильдусович(56) Осветительная лампа на светодиодах //, 2004 г.,7-8, Великобритания(54) ИСТОЧНИК ПИТАНИЯ СВЕТОДИОДНОЙ ЛАМПЫ Изобретение относится к импульсной технике и предназначено для обеспечения стабильным напряжением постоянного тока осветительной,светодиодной лампы при ее включении в обычную сеть 220 В промышленной частоты 50 . Известно устройство 7-8, 2004 Осветительная лампа на светодиодах, издатель Великобритания), в котором использованы диодный мостик, конденсаторы и резисторы для преобразования сетевого напряжения в источник питания светодиодной лампы, состоящей из 15 светодиодов. Известно устройство, принятое авторами за прототип и которое может быть использовано как источник питания светодиодной лампы. Светодиодная лампа со встроенным в нее источником питания выпускается в Китае фирмой, замаркированной как лампа КМ 560100. На транзисторе 1, резисторах 2, 3, 4 и диоде 2 собран предохранительный узел,защищающий светодиоды от перенапряжения на них и соответственно от выхода их из строя. Недостатком данной схемы является то, что предохранительный узел срабатывает только тогда,когда напряжение на светодиодах достигнет величины 5 вольт, что не спасет светодиоды от сгорания, так как прямое напряжение на диодах не должно превышать величину в 4 вольта. Известно,что существуют устройства,способные срабатывать при подаче на их управляющий вход напряжения, не превышающего 4 вольта. Тем самым, используя их можно гарантировать надежную защиту подобных светодиодных ламп от выхода их из строя. Техническим результатом,достигаемым изобретением, являются надежное срабатывание защитного устройства при нарастании напряжения на светодиодах до величины, превышающей значение 4 вольта. Технический результат достигается использованиемтранзистора вместо пары стабилитрон-биполярный транзистор в прототипе. Входная характеристика транзистора обеспечивает резкий переход из выключенного состояния во включенное при превышении напряжения на затворе на десятые доли вольта сверх его порогового напряжения, что и обеспечивает замыкание напряжения питания светодиодной лампы через включенныйтранзистор, т.е., ток пойдет не через светодиоды, а через открывшийсятранзистор. На фиг. 1 изображена принципиальная электрическая схема предлагаемого источника питания. Она содержит конденсаторы (1,2), диодный мостик (3), резисторы (4,5,6), транзистор(7),светодиоды (8 12,5). Работа источника питания происходит следующим образом при подаче напряжения промышленной частоты на устройство начинает заряжаться конденсатор (2) по цепи конденсатор (1),диодный мостик (3), конденсатор (2), сеть. По достижению уровня напряжения на конденсаторе (2) равного 15 вольтам (на каждом светодиоде в прямом включении падает около 3 вольт, их всего 5 штук),лампа загорается. Если теперь по каким-либо причинам напряжение на конденсаторе (2) начнет возрастать и достигнет величины, превышающей пороговое напряжение включения транзистора, тотранзистор начнет постепенно включаться и по достижении 20 вольт,транзистор (7) включится полностью и лампа гаснет. Таким образом включается защита светодиодов лампы от перегорания. Проверяя работоспособность предлагаемого источника питания, собранного на конкретных радио- и электроэлементах были получены удовлетворительные результаты, подтвердившие заложенные в предлагаемом изобретении принципы защиты свеотдиодов лампы от перегорания путем параллельного включения светодиодамтранзистора, который отводит ток от светодиодов через себя, тем самым защищая лампу от выхода из строя, вследствие превышения на светодиодах допустимого для их работоспособности напряжения. Дополнительно предлагаемый источник питания был проверен программой 7 . Результаты проверки полностью подтвердили реальность осуществления такого принципа защиты и ее реализацию. ФОРМУЛА ИЗОБРЕТЕНИЯ Источник питания светодиодной лампы,содержащий диодный мостик,резисторы,конденсаторы, светодиоды, отличающийся тем,что он снабжентранзистором, соединенным коллектором через резистор с накопительным конденсатором и светодиодами, эмиттером с общим проводом источника питания, а затвором через резистор со светодиодами.
