Способ автоматического регулирования дугогасящим реактором в сетях напряжением 6-10 КВ

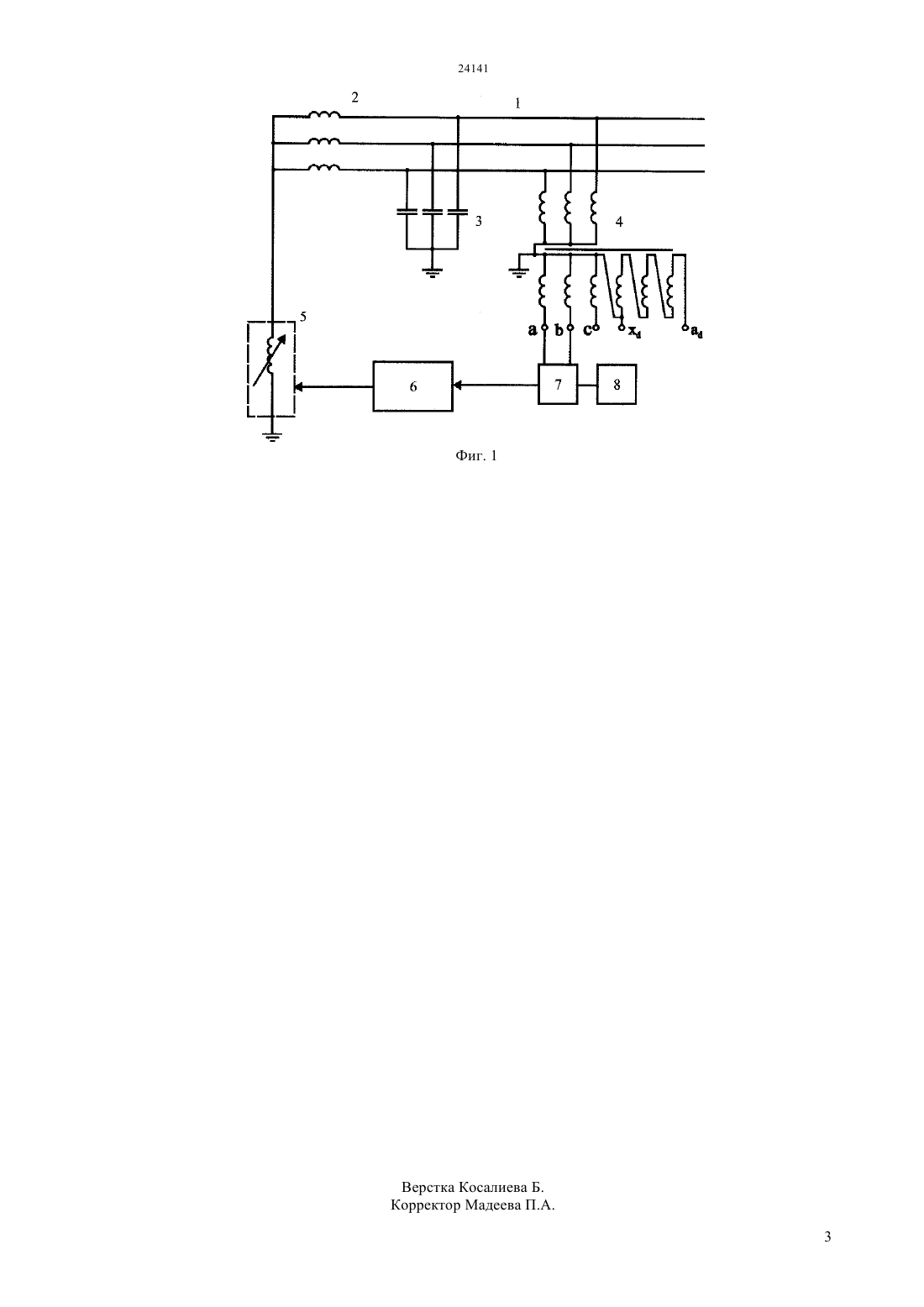

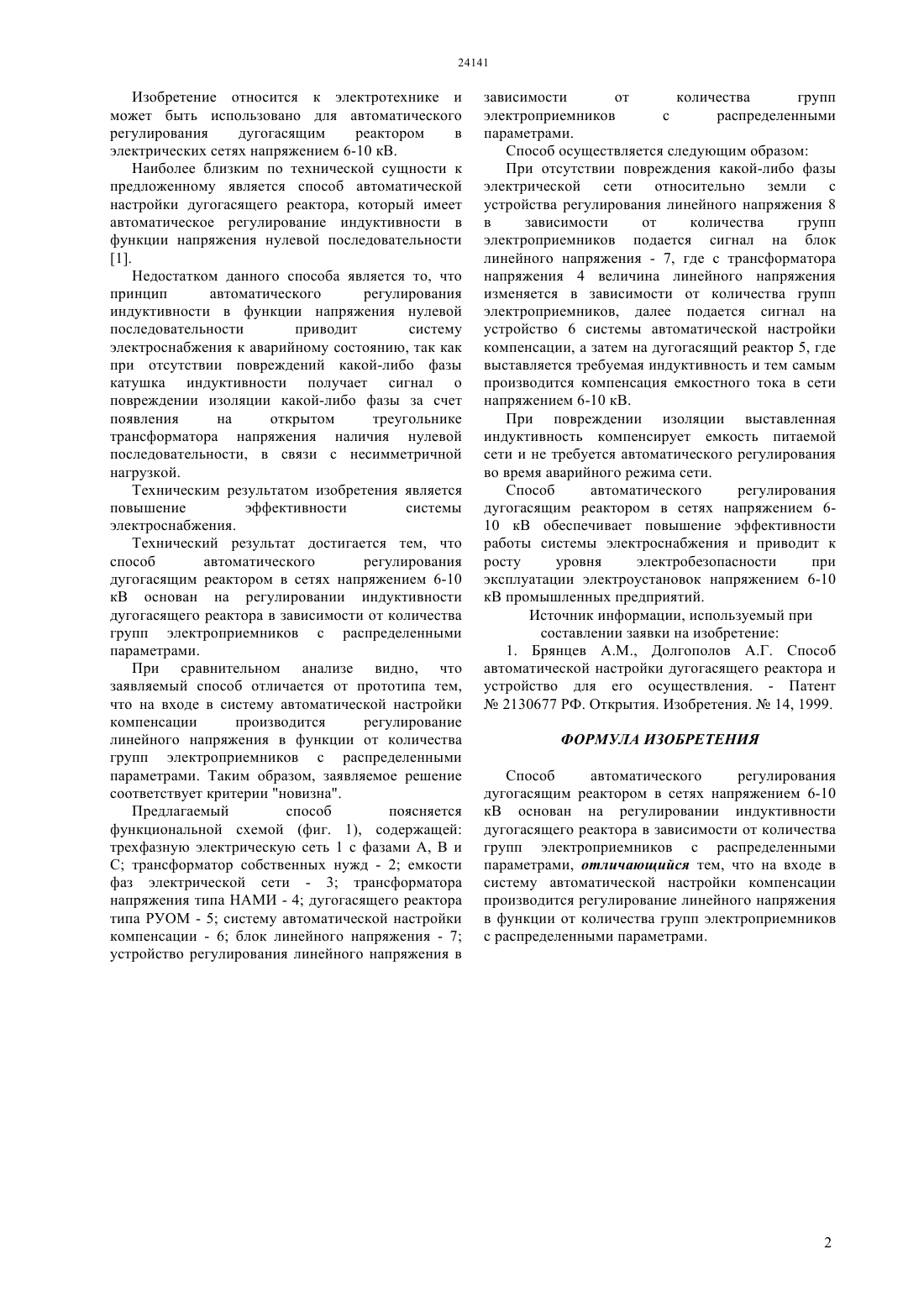

(51) 02 13/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ регулирования дугогасящим реактором в электрических сетях напряжением 6-10 кВ. Техническим результатом изобретения является повышение эффективности работы системы электроснабжения, приводящее к росту уровня электробезопасности при эксплуатации электроустановок напряжением 6-10 кВ промышленных предприятий. Разработанный способ автоматического регулирования дугогасящим реактором в сетях напряжением 6-10 кВ основан на регулировании индуктивности дугогасящего реактора в зависимости от количества групп электроприемников с распределенными параметрами.(72) Утегулов Болатбек Бахитжанович Утегулов Арман Бахитжанович Уахитова Айгуль Ботановна(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ДУГОГАСЯЩИМ РЕАКТОРОМ В СЕТЯХ НАПРЯЖЕНИЕМ 6-10 КВ(57) Изобретение относится к электротехнике и может быть использовано для автоматического Изобретение относится к электротехнике и может быть использовано для автоматического регулирования дугогасящим реактором в электрических сетях напряжением 6-10 кВ. Наиболее близким по технической сущности к предложенному является способ автоматической настройки дугогасящего реактора, который имеет автоматическое регулирование индуктивности в функции напряжения нулевой последовательности 1. Недостатком данного способа является то, что принцип автоматического регулирования индуктивности в функции напряжения нулевой последовательности приводит систему электроснабжения к аварийному состоянию, так как при отсутствии повреждений какой-либо фазы катушка индуктивности получает сигнал о повреждении изоляции какой-либо фазы за счет появления на открытом треугольнике трансформатора напряжения наличия нулевой последовательности, в связи с несимметричной нагрузкой. Техническим результатом изобретения является повышение эффективности системы электроснабжения. Технический результат достигается тем, что способ автоматического регулирования дугогасящим реактором в сетях напряжением 6-10 кВ основан на регулировании индуктивности дугогасящего реактора в зависимости от количества групп электроприемников с распределенными параметрами. При сравнительном анализе видно, что заявляемый способ отличается от прототипа тем,что на входе в систему автоматической настройки компенсации производится регулирование линейного напряжения в функции от количества групп электроприемников с распределенными параметрами. Таким образом, заявляемое решение соответствует критерии новизна. Предлагаемый способ поясняется функциональной схемой (фиг. 1), содержащей трехфазную электрическую сеть 1 с фазами А, В и С трансформатор собственных нужд - 2 емкости фаз электрической сети - 3 трансформатора напряжения типа НАМИ - 4 дугогасящего реактора типа РУОМ - 5 систему автоматической настройки компенсации - 6 блок линейного напряжения - 7 устройство регулирования линейного напряжения в зависимости от количества групп электроприемников с распределенными параметрами. Способ осуществляется следующим образом При отсутствии повреждения какой-либо фазы электрической сети относительно земли с устройства регулирования линейного напряжения 8 в зависимости от количества групп электроприемников подается сигнал на блок линейного напряжения - 7, где с трансформатора напряжения 4 величина линейного напряжения изменяется в зависимости от количества групп электроприемников, далее подается сигнал на устройство 6 системы автоматической настройки компенсации, а затем на дугогасящий реактор 5, где выставляется требуемая индуктивность и тем самым производится компенсация емкостного тока в сети напряжением 6-10 кВ. При повреждении изоляции выставленная индуктивность компенсирует емкость питаемой сети и не требуется автоматического регулирования во время аварийного режима сети. Способ автоматического регулирования дугогасящим реактором в сетях напряжением 610 кВ обеспечивает повышение эффективности работы системы электроснабжения и приводит к росту уровня электробезопасности при эксплуатации электроустановок напряжением 6-10 кВ промышленных предприятий. Источник информации, используемый при составлении заявки на изобретение 1. Брянцев , Долгополов А.Г. Способ автоматической настройки дугогасящего реактора и устройство для его осуществления. - Патент 2130677 РФ. Открытия. Изобретения.14, 1999. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ автоматического регулирования дугогасящим реактором в сетях напряжением 6-10 кВ основан на регулировании индуктивности дугогасящего реактора в зависимости от количества групп электроприемников с распределенными параметрами, отличающийся тем, что на входе в систему автоматической настройки компенсации производится регулирование линейного напряжения в функции от количества групп электроприемников с распределенными параметрами.
