Источник питания кабельного индуктора

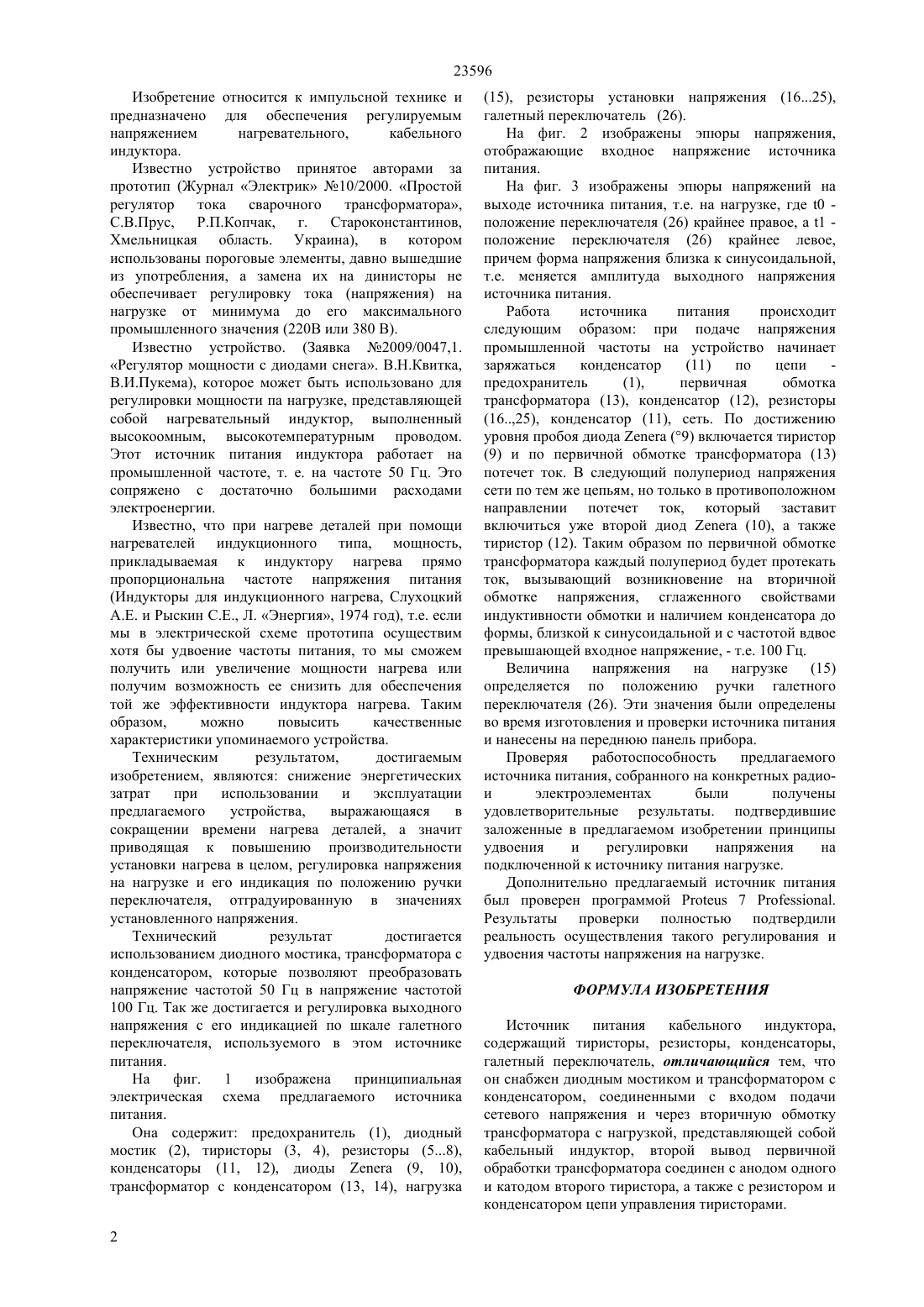

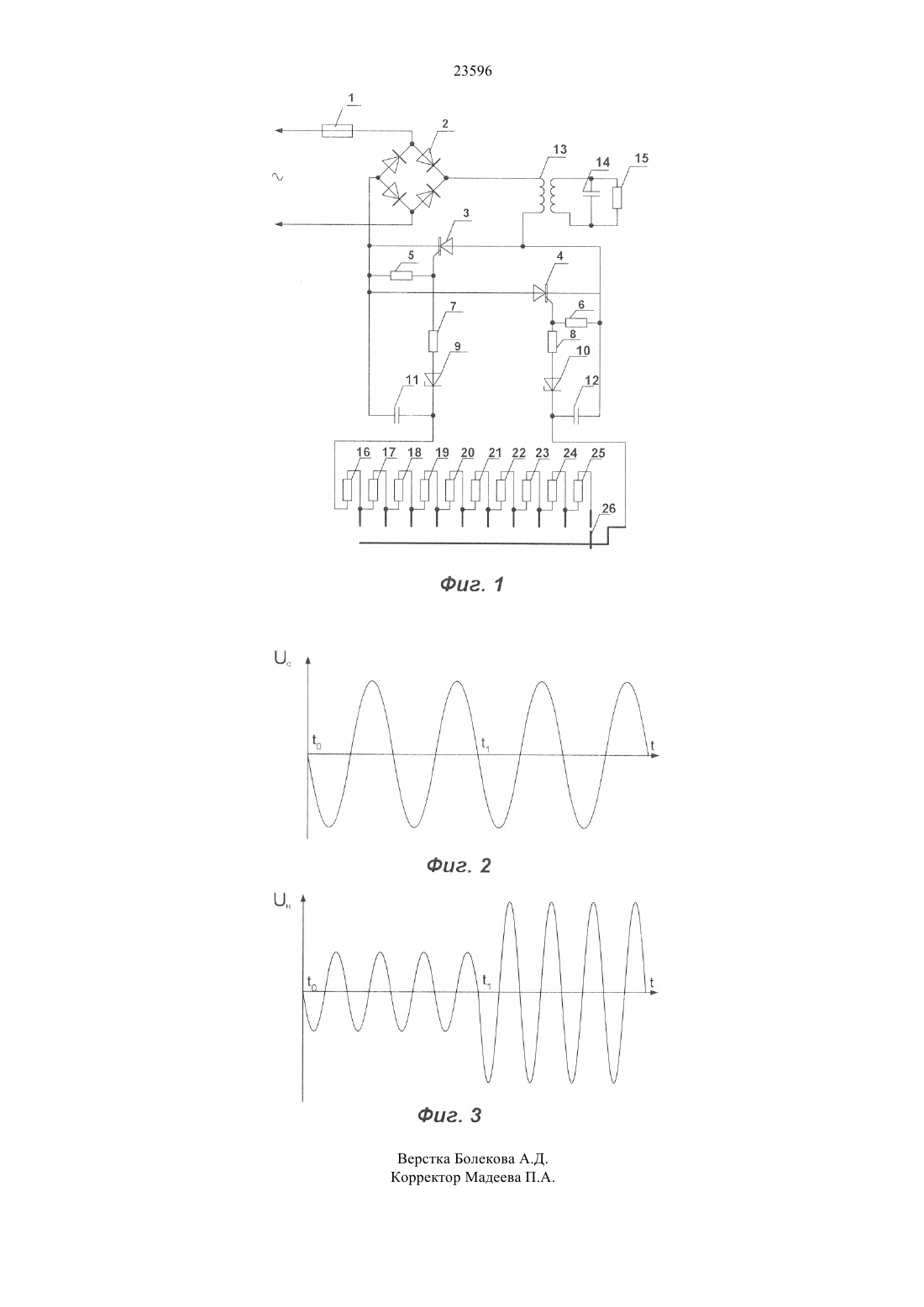

(51) 03 3/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ галетный переключатель, отличающийся тем, что он снабжен диодным мостиком и трансформатором с конденсатором, соединенными с входом подачи сетевого напряжения и через вторичную обмотку трансформатора с нагрузкой, представляющей собой именно кабельный индуктор, второй вывод первичной обмотки трансформатора соединен с анодом одного и катодом второго тиристора, а также с резистором и конденсатором цепи управления тиристорами. Применение осуществленного устройства позволяет экономить энергетические ресурсы и регулировать напряжение на кабельном индукторе.(76) Кашевкин Александр Александрович Квитка Василий Николаевич Коровин Игорь Владимирович(56) Прус С.В.Копчак Р.П.Электрик// Простой регулятор тока сварочного трансформатора, 2000,10(54) ИСТОЧНИК ПИТАНИЯ КАБЕЛЬНОГО ИНДУКТОРА(57) Изобретение относится к устройствам импульсной техники. Источник питания кабельного индуктора,содержащий тиристоры, резисторы, конденсаторы, 23596 Изобретение относится к импульсной технике и предназначено для обеспечения регулируемым напряжением нагревательного,кабельного индуктора. Известно устройство принятое авторами за прототип (Журнал Электрик 10/2000. Простой регулятор тока сварочного трансформатора,С.В.Прус, Р.П.Копчак, г. Староконстантинов,Хмельницкая область. Украина), в котором использованы пороговые элементы, давно вышедшие из употребления, а замена их на динисторы не обеспечивает регулировку тока (напряжения) на нагрузке от минимума до его максимального промышленного значения (220 В или 380 В). Известно устройство. (Заявка 2009/0047,1. Регулятор мощности с диодами снега. В.Н.Квитка,В.И.Пукема), которое может быть использовано для регулировки мощности па нагрузке, представляющей собой нагревательный индуктор, выполненный высокоомным, высокотемпературным проводом. Этот источник питания индуктора работает на промышленной частоте, т. е. на частоте 50 Гц. Это сопряжено с достаточно большими расходами электроенергии. Известно, что при нагреве деталей при помощи нагревателей индукционного типа, мощность,прикладываемая к индуктору нагрева прямо пропорциональна частоте напряжения питания(Индукторы для индукционного нагрева, Слухоцкий А.Е. и Рыскин С.Е., Л. Энергия, 1974 год), т.е. если мы в электрической схеме прототипа осуществим хотя бы удвоение частоты питания, то мы сможем получить или увеличение мощности нагрева или получим возможность ее снизить для обеспечения той же эффективности индуктора нагрева. Таким образом,можно повысить качественные характеристики упоминаемого устройства. Техническим результатом,достигаемым изобретением, являются снижение энергетических затрат при использовании и эксплуатации предлагаемого устройства,выражающаяся в сокращении времени нагрева деталей, а значит приводящая к повышению производительности установки нагрева в целом, регулировка напряжения на нагрузке и его индикация по положению ручки переключателя, отградуированную в значениях установленного напряжения. Технический результат достигается использованием диодного мостика, трансформатора с конденсатором, которые позволяют преобразовать напряжение частотой 50 Гц в напряжение частотой 100 Гц. Так же достигается и регулировка выходного напряжения с его индикацией по шкале галетного переключателя, используемого в этом источнике питания. На фиг. 1 изображена принципиальная электрическая схема предлагаемого источника питания. Она содержит предохранитель (1), диодный мостик (2), тиристоры (3, 4), резисторы (58),конденсаторы (11, 12), диоды(9, 10),трансформатор с конденсатором (13, 14), нагрузка 2(15), резисторы установки напряжения (1625),галетный переключатель (26). На фиг. 2 изображены эпюры напряжения,отображающие входное напряжение источника питания. На фиг. 3 изображены эпюры напряжений на выходе источника питания, т.е. на нагрузке, где 0 положение переключателя (26) крайнее правое, а 1 положение переключателя (26) крайнее левое,причем форма напряжения близка к синусоидальной,т.е. меняется амплитуда выходного напряжения источника питания. Работа источника питания происходит следующим образом при подаче напряжения промышленной частоты на устройство начинает заряжаться конденсатор(16,25), конденсатор (11), сеть. По достижению уровня пробоя диода(9) включается тиристор(9) и по первичной обмотке трансформатора (13) потечет ток. В следующий полупериод напряжения сети по тем же цепьям, но только в противоположном направлении потечет ток, который заставит включиться уже второй диод(10), а также тиристор (12). Таким образом по первичной обмотке трансформатора каждый полупериод будет протекать ток, вызывающий возникновение на вторичной обмотке напряжения, сглаженного свойствами индуктивности обмотки и наличием конденсатора до формы, близкой к синусоидальной и с частотой вдвое превышающей входное напряжение, - т.е. 100 Гц. Величина напряжения на нагрузке (15) определяется по положению ручки галетного переключателя (26). Эти значения были определены во время изготовления и проверки источника питания и нанесены на переднюю панель прибора. Проверяя работоспособность предлагаемого источника питания, собранного на конкретных радиои электроэлементах были получены удовлетворительные результаты. подтвердившие заложенные в предлагаемом изобретении принципы удвоения и регулировки напряжения на подключенной к источнику питания нагрузке. Дополнительно предлагаемый источник питания был проверен программой 7 . Результаты проверки полностью подтвердили реальность осуществления такого регулирования и удвоения частоты напряжения на нагрузке. ФОРМУЛА ИЗОБРЕТЕНИЯ Источник питания кабельного индуктора,содержащий тиристоры, резисторы, конденсаторы,галетный переключатель, отличающийся тем, что он снабжен диодным мостиком и трансформатором с конденсатором, соединенными с входом подачи сетевого напряжения и через вторичную обмотку трансформатора с нагрузкой, представляющей собой кабельный индуктор, второй вывод первичной обработки трансформатора соединен с анодом одного и катодом второго тиристора, а также с резистором и конденсатором цепи управления тиристорами.
