Механизм подвески сошника

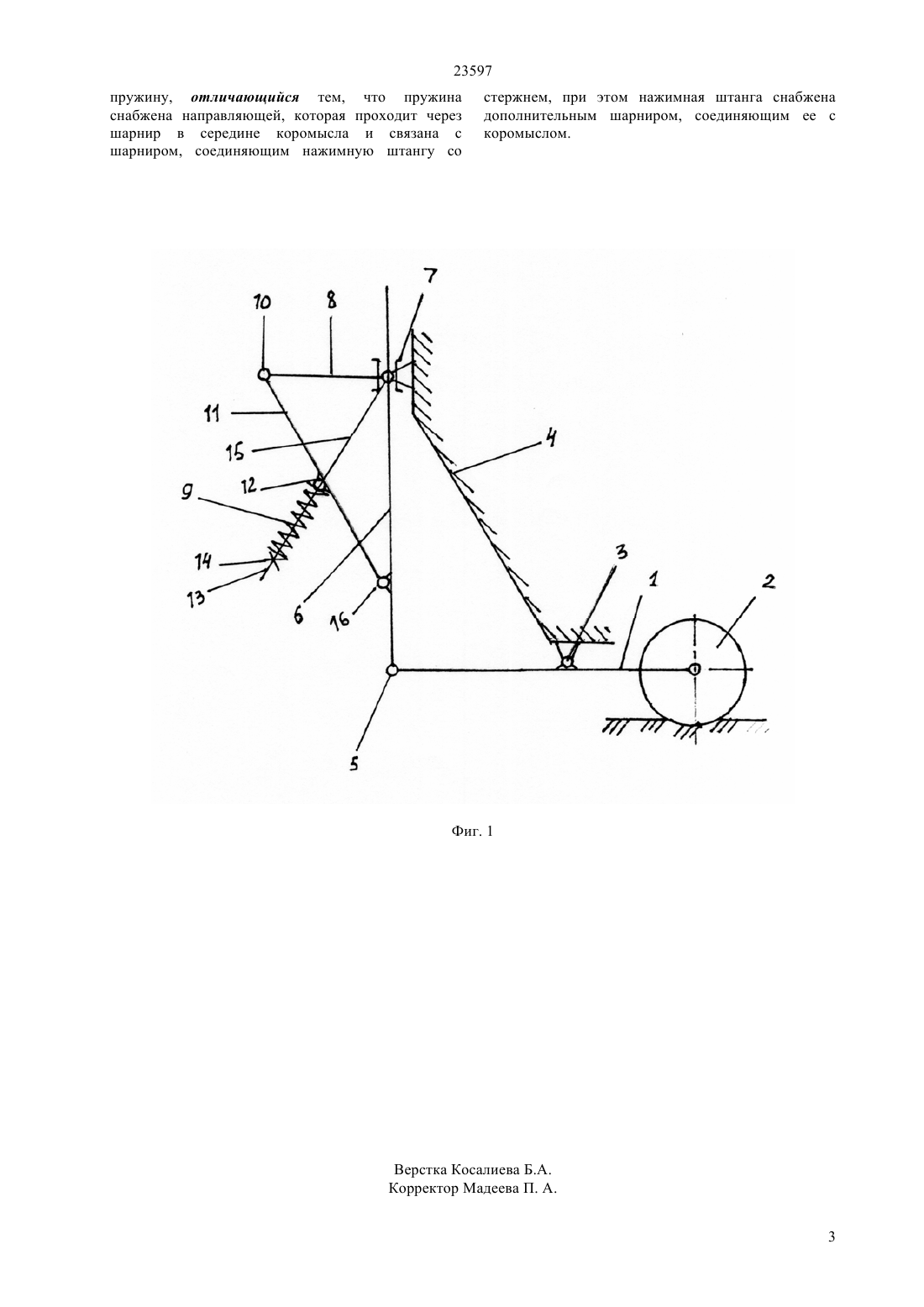

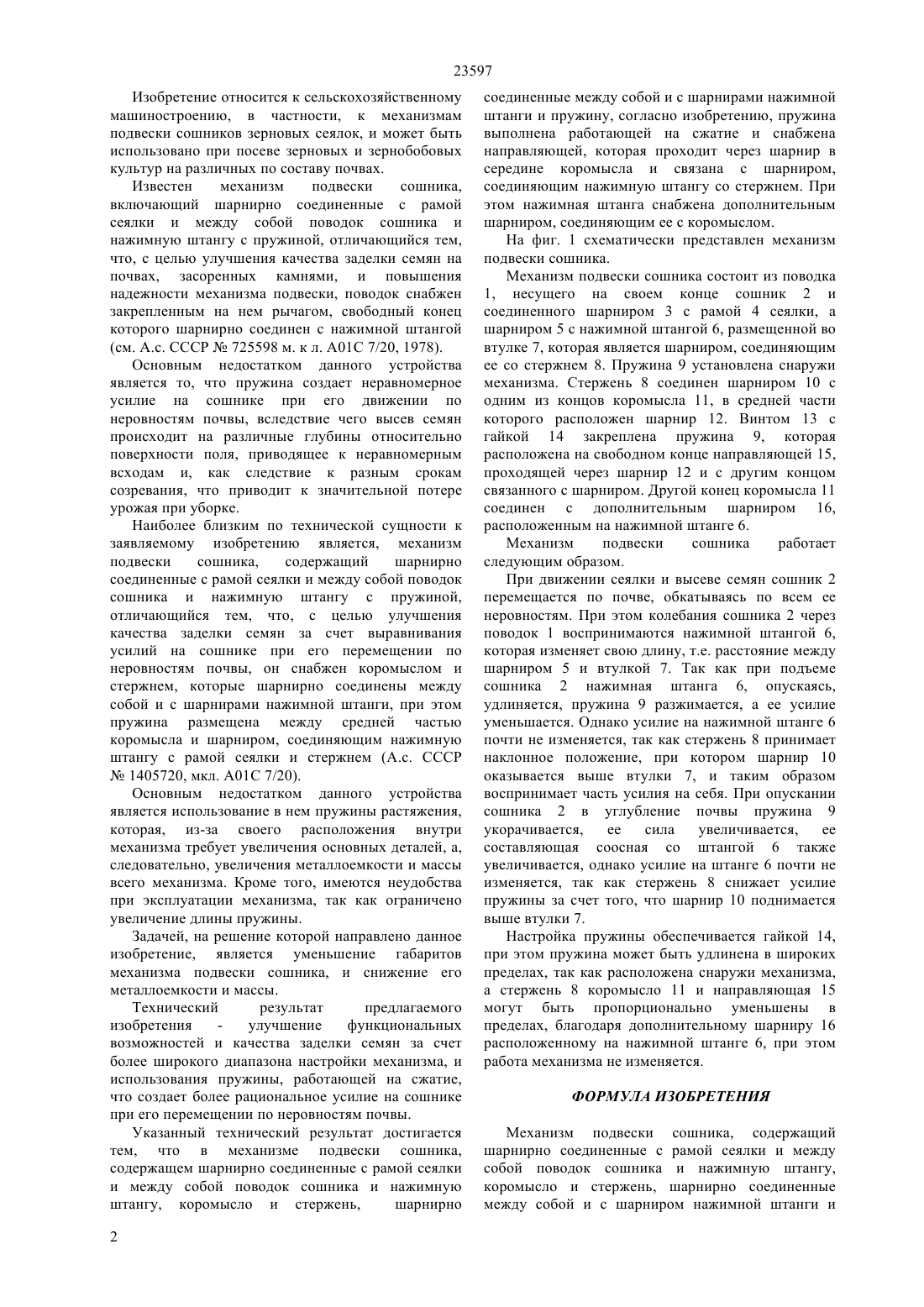

(51) А 01 С 7/20 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ относительных размеров,что обеспечивает снижение его металлоемкости и массы. Задача изобретения улучшение функциональных возможностей и качества заделки семян сельскохозяйственных культур за счет более широкого диапазона настройки,благодаря использованию пружины работающей на сжатие,обеспечивающий более рациональное усилие на сошнике при его перемещении по неровностям почвы. Механизм подвески сошника состоит из поводка 1, несущего на своем конце сошник 2, и нажимной штанги 6, шарнирно соединенных между собой и с рамой 4 сеялки, и пружины 9. Коромысло 11, стержень 8 и направляющая 15 шарнирно соединены между собой и с шарнирами нажимной штанги 6. Пружина 9 размещена на направляющей 15, проходящей через шарнир 12 по середине коромысла 11. При движении сеялки сошник 2 обкатывается по всем неровностям почвы. При этом пружина 9 растягивается или сжимается, изменяя свое усилие. Однако усилие на нажимной штанге 6 почти не изменяется, так как стержень 8 принимает часть усилия пружины 9 при движении вверх или дополняет это усилие при движении вниз.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Асангалиева Мадина Елибековна Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан 971138 А,Всесоюзный НИИ сельскохозяйственного машиностроения им. В.П.Горячкина, 09.11.198218021, А 01 С 7/20, 2006(57) Изобретение относится к сельскохозяйственному машиностроению. Задачей,на решение которой направлено данное изобретение является минимизация механизма, то есть,уменьшение длины его элементов с сохранением их 23597 Изобретение относится к сельскохозяйственному машиностроению, в частности, к механизмам подвески сошников зерновых сеялок, и может быть использовано при посеве зерновых и зернобобовых культур на различных по составу почвах. Известен механизм подвески сошника,включающий шарнирно соединенные с рамой сеялки и между собой поводок сошника и нажимную штангу с пружиной, отличающийся тем,что, с целью улучшения качества заделки семян на почвах, засоренных камнями, и повышения надежности механизма подвески, поводок снабжен закрепленным на нем рычагом, свободный конец которого шарнирно соединен с нажимной штангой(см. А.с. СССР 725598 м. к л. А 01 С 7/20, 1978). Основным недостатком данного устройства является то, что пружина создает неравномерное усилие на сошнике при его движении по неровностям почвы, вследствие чего высев семян происходит на различные глубины относительно поверхности поля, приводящее к неравномерным всходам и, как следствие к разным срокам созревания, что приводит к значительной потере урожая при уборке. Наиболее близким по технической сущности к заявляемому изобретению является, механизм подвески сошника,содержащий шарнирно соединенные с рамой сеялки и между собой поводок сошника и нажимную штангу с пружиной,отличающийся тем, что, с целью улучшения качества заделки семян за счет выравнивания усилий на сошнике при его перемещении по неровностям почвы, он снабжен коромыслом и стержнем, которые шарнирно соединены между собой и с шарнирами нажимной штанги, при этом пружина размещена между средней частью коромысла и шарниром, соединяющим нажимную штангу с рамой сеялки и стержнем (А.с. СССР 1405720, мкл. А 01 С 7/20). Основным недостатком данного устройства является использование в нем пружины растяжения,которая, из-за своего расположения внутри механизма требует увеличения основных деталей, а,следовательно, увеличения металлоемкости и массы всего механизма. Кроме того, имеются неудобства при эксплуатации механизма, так как ограничено увеличение длины пружины. Задачей, на решение которой направлено данное изобретение, является уменьшение габаритов механизма подвески сошника, и снижение его металлоемкости и массы. Технический результат предлагаемого изобретения улучшение функциональных возможностей и качества заделки семян за счет более широкого диапазона настройки механизма, и использования пружины, работающей на сжатие,что создает более рациональное усилие на сошнике при его перемещении по неровностям почвы. Указанный технический результат достигается тем, что в механизме подвески сошника,содержащем шарнирно соединенные с рамой сеялки и между собой поводок сошника и нажимную штангу, коромысло и стержень,шарнирно 2 соединенные между собой и с шарнирами нажимной штанги и пружину, согласно изобретению, пружина выполнена работающей на сжатие и снабжена направляющей, которая проходит через шарнир в середине коромысла и связана с шарниром,соединяющим нажимную штангу со стержнем. При этом нажимная штанга снабжена дополнительным шарниром, соединяющим ее с коромыслом. На фиг. 1 схематически представлен механизм подвески сошника. Механизм подвески сошника состоит из поводка 1, несущего на своем конце сошник 2 и соединенного шарниром 3 с рамой 4 сеялки, а шарниром 5 с нажимной штангой 6, размещенной во втулке 7, которая является шарниром, соединяющим ее со стержнем 8. Пружина 9 установлена снаружи механизма. Стержень 8 соединен шарниром 10 с одним из концов коромысла 11, в средней части которого расположен шарнир 12. Винтом 13 с гайкой 14 закреплена пружина 9, которая расположена на свободном конце направляющей 15,проходящей через шарнир 12 и с другим концом связанного с шарниром. Другой конец коромысла 11 соединен с дополнительным шарниром 16,расположенным на нажимной штанге 6. Механизм подвески сошника работает следующим образом. При движении сеялки и высеве семян сошник 2 перемещается по почве, обкатываясь по всем ее неровностям. При этом колебания сошника 2 через поводок 1 воспринимаются нажимной штангой 6,которая изменяет свою длину, т.е. расстояние между шарниром 5 и втулкой 7. Так как при подъеме сошника 2 нажимная штанга 6, опускаясь,удлиняется, пружина 9 разжимается, а ее усилие уменьшается. Однако усилие на нажимной штанге 6 почти не изменяется, так как стержень 8 принимает наклонное положение, при котором шарнир 10 оказывается выше втулки 7, и таким образом воспринимает часть усилия на себя. При опускании сошника 2 в углубление почвы пружина 9 укорачивается,ее сила увеличивается,ее составляющая соосная со штангой 6 также увеличивается, однако усилие на штанге 6 почти не изменяется, так как стержень 8 снижает усилие пружины за счет того, что шарнир 10 поднимается выше втулки 7. Настройка пружины обеспечивается гайкой 14,при этом пружина может быть удлинена в широких пределах, так как расположена снаружи механизма,а стержень 8 коромысло 11 и направляющая 15 могут быть пропорционально уменьшены в пределах, благодаря дополнительному шарниру 16 расположенному на нажимной штанге 6, при этом работа механизма не изменяется. ФОРМУЛА ИЗОБРЕТЕНИЯ Механизм подвески сошника, содержащий шарнирно соединенные с рамой сеялки и между собой поводок сошника и нажимную штангу,коромысло и стержень, шарнирно соединенные между собой и с шарниром нажимной штанги и 23597 пружину, отличающийся тем, что пружина снабжена направляющей, которая проходит через шарнир в середине коромысла и связана с шарниром, соединяющим нажимную штангу со стержнем, при этом нажимная штанга снабжена дополнительным шарниром, соединяющим ее с коромыслом.
