Способ работы тепловой насосной установки

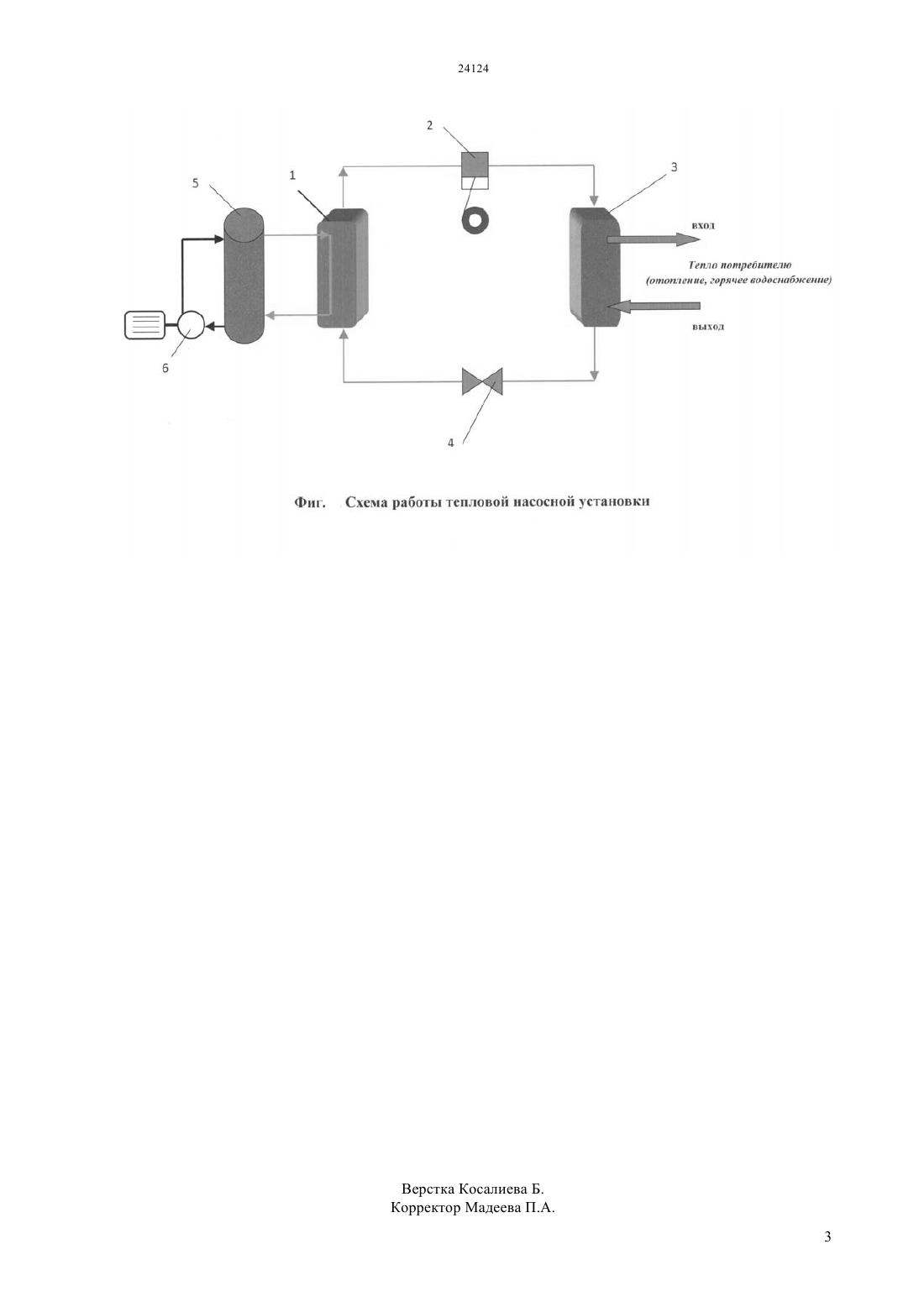

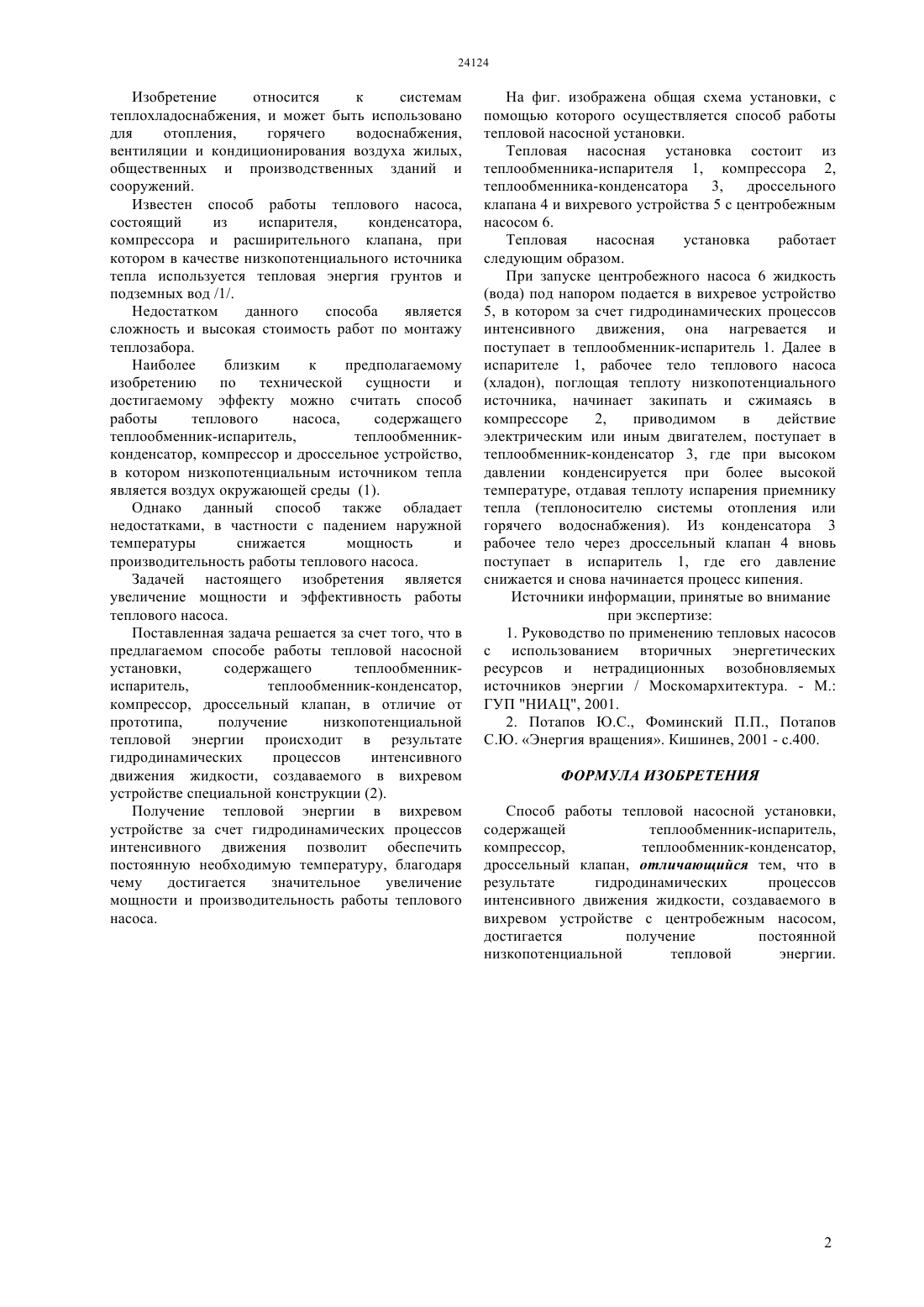

(51) 25 30/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ водоснабжения, вентиляции и кондиционирования воздуха жилых, общественных и производственных зданий и сооружений,состоящий из теплообменника-испарителя 1, компрессора 2,теплообменника-конденсатора 3,дроссельного клапана 4, за счет гидродинамических процессов интенсивного движения жидкости, создаваемого в вихревом устройстве 5 с центробежным насосом 6 достигается получение постоянной низкопотенциальной тепловой энергии, благодаря чему достигается значительное увеличение мощности и производительность работы теплового насоса.(76) Абиров Аскар Абашевич Ибраев Эрик Тулеубаевич Махметова Бибигуль Мейрамовна Абдрахманов Рашид Кабдешевич Мусулманкулова Орынкул Керимбековна(54) СПОСОБ РАБОТЫ ТЕПЛОВОЙ НАСОСНОЙ УСТАНОВКИ(57) Способ работы тепловой насосной установки,относящийся к системам теплохладоснабжения и предназначенный для отопления,горячего Изобретение относится к системам теплохладоснабжения, и может быть использовано для отопления,горячего водоснабжения,вентиляции и кондиционирования воздуха жилых,общественных и производственных зданий и сооружений. Известен способ работы теплового насоса,состоящий из испарителя,конденсатора,компрессора и расширительного клапана, при котором в качестве низкопотенциального источника тепла используется тепловая энергия грунтов и подземных вод /1/. Недостатком данного способа является сложность и высокая стоимость работ по монтажу теплозабора. Наиболее близким к предполагаемому изобретению по технической сущности и достигаемому эффекту можно считать способ работы теплового насоса,содержащего теплообменник-испаритель,теплообменникконденсатор, компрессор и дроссельное устройство,в котором низкопотенциальным источником тепла является воздух окружающей среды (1). Однако данный способ также обладает недостатками, в частности с падением наружной температуры снижается мощность и производительность работы теплового насоса. Задачей настоящего изобретения является увеличение мощности и эффективность работы теплового насоса. Поставленная задача решается за счет того, что в предлагаемом способе работы тепловой насосной установки,содержащего теплообменникиспаритель,теплообменник-конденсатор,компрессор, дроссельный клапан, в отличие от прототипа,получение низкопотенциальной тепловой энергии происходит в результате гидродинамических процессов интенсивного движения жидкости, создаваемого в вихревом устройстве специальной конструкции (2). Получение тепловой энергии в вихревом устройстве за счет гидродинамических процессов интенсивного движения позволит обеспечить постоянную необходимую температуру, благодаря чему достигается значительное увеличение мощности и производительность работы теплового насоса. На фиг. изображена общая схема установки, с помощью которого осуществляется способ работы тепловой насосной установки. Тепловая насосная установка состоит из теплообменника-испарителя 1, компрессора 2,теплообменника-конденсатора 3,дроссельного клапана 4 и вихревого устройства 5 с центробежным насосом 6. Тепловая насосная установка работает следующим образом. При запуске центробежного насоса 6 жидкость(вода) под напором подается в вихревое устройство 5, в котором за счет гидродинамических процессов интенсивного движения, она нагревается и поступает в теплообменник-испаритель 1. Далее в испарителе 1, рабочее тело теплового насоса(хладон), поглощая теплоту низкопотенциального источника, начинает закипать и сжимаясь в компрессоре 2,приводимом в действие электрическим или иным двигателем, поступает в теплообменник-конденсатор 3, где при высоком давлении конденсируется при более высокой температуре, отдавая теплоту испарения приемнику тепла (теплоносителю системы отопления или горячего водоснабжения). Из конденсатора 3 рабочее тело через дроссельный клапан 4 вновь поступает в испаритель 1, где его давление снижается и снова начинается процесс кипения. Источники информации, принятые во внимание при экспертизе 1. Руководство по применению тепловых насосов с использованием вторичных энергетических ресурсов и нетрадиционных возобновляемых источников энергии / Москомархитектура. - М. ГУП НИАЦ, 2001. 2. Потапов Ю.С., Фоминский П.П., Потапов С.Ю. Энергия вращения. Кишинев, 2001 - с.400. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ работы тепловой насосной установки,содержащей теплообменник-испаритель,компрессор,теплообменник-конденсатор,дроссельный клапан, отличающийся тем, что в результате гидродинамических процессов интенсивного движения жидкости, создаваемого в вихревом устройстве с центробежным насосом,достигается получение постоянной низкопотенциальной тепловой энергии.
