Универсальная напольная вентиляционно-сушильная установка

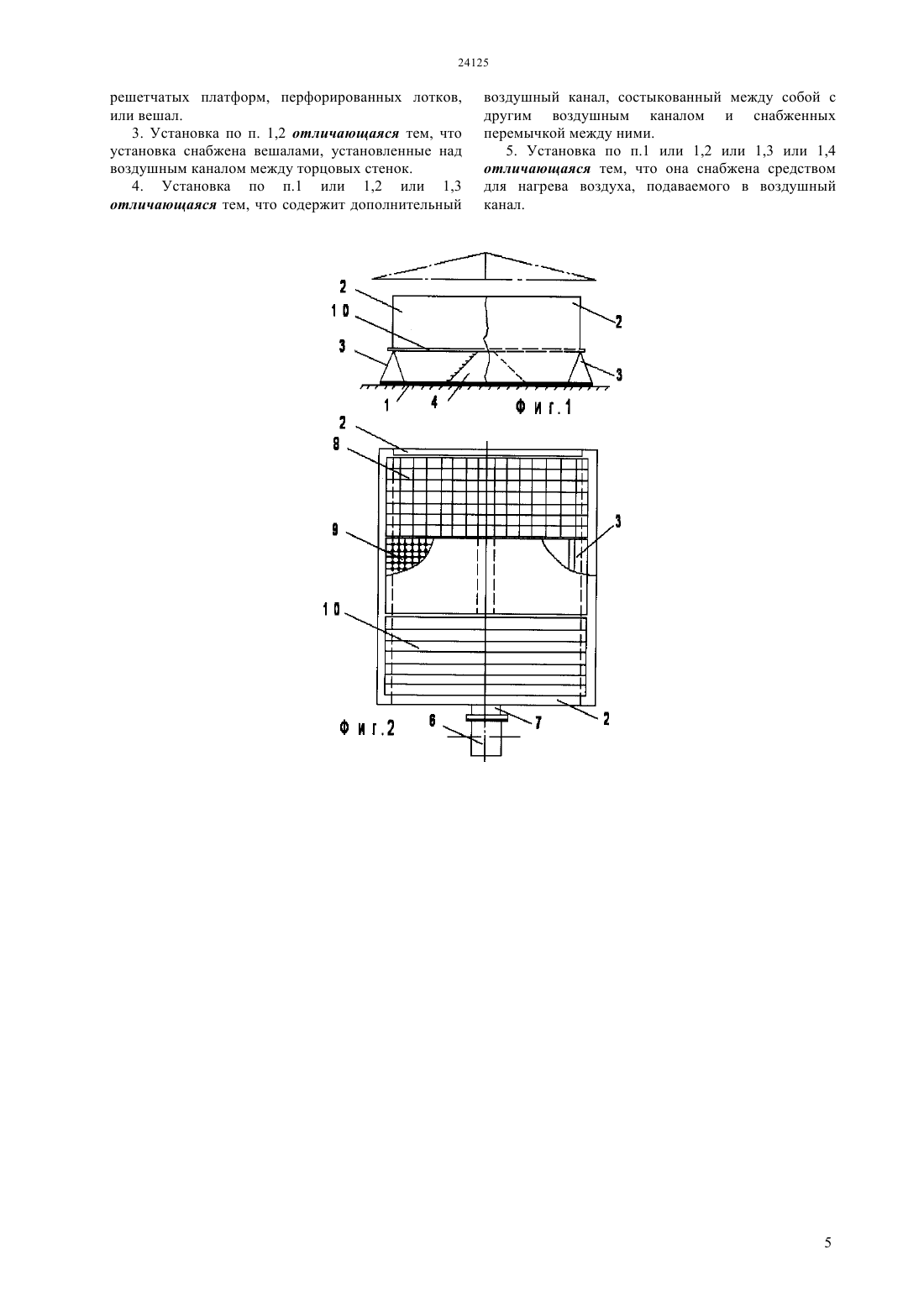

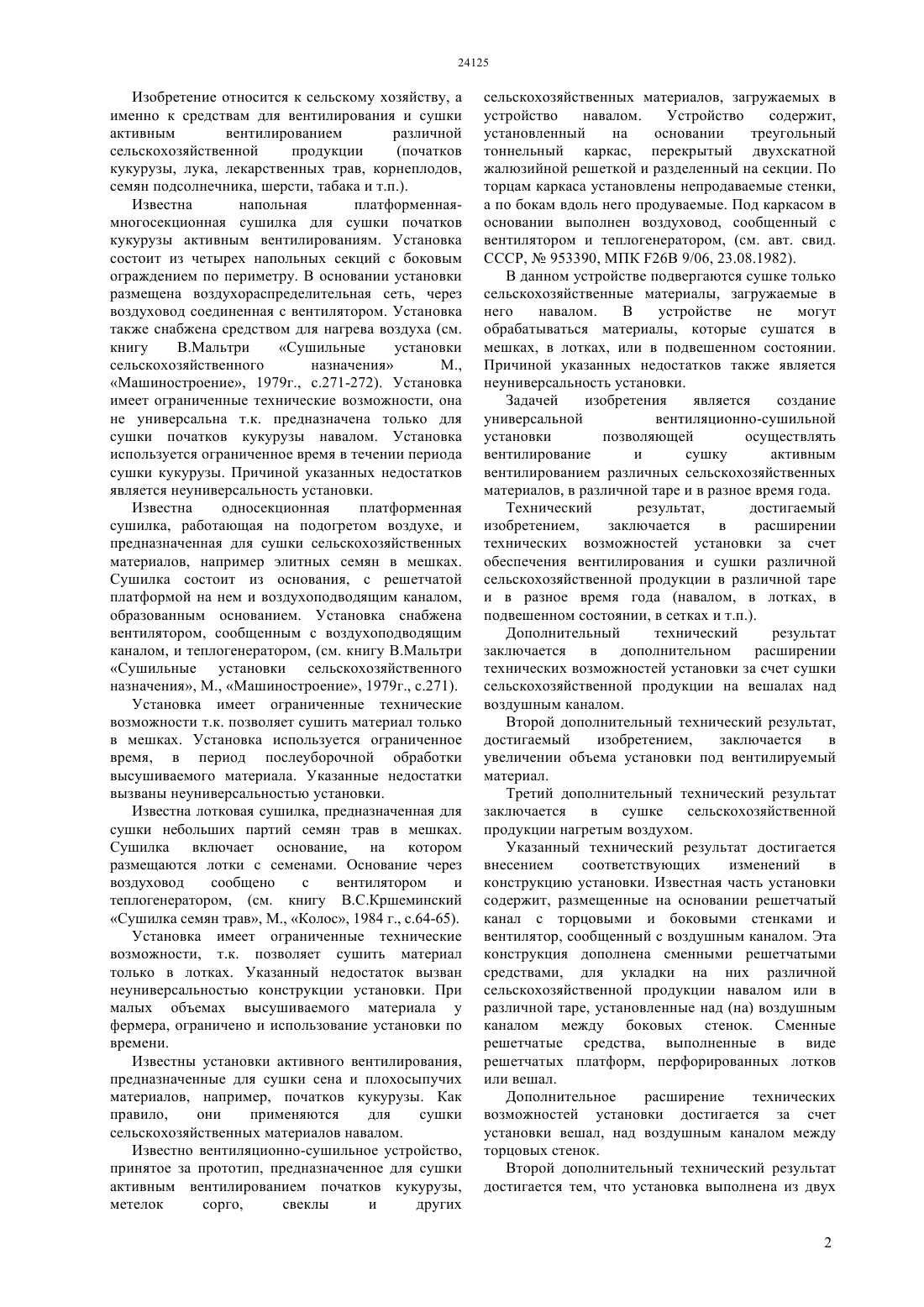

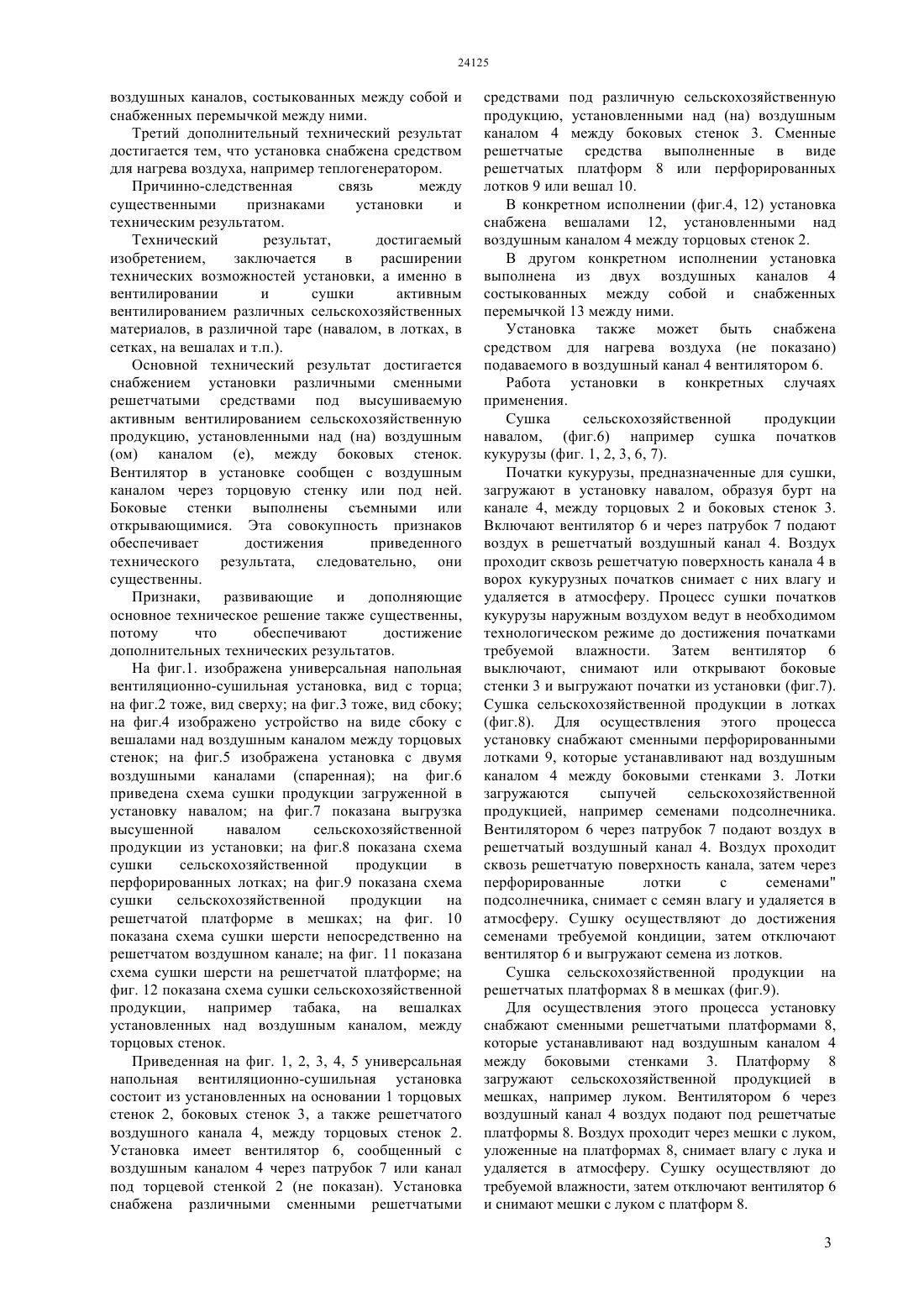

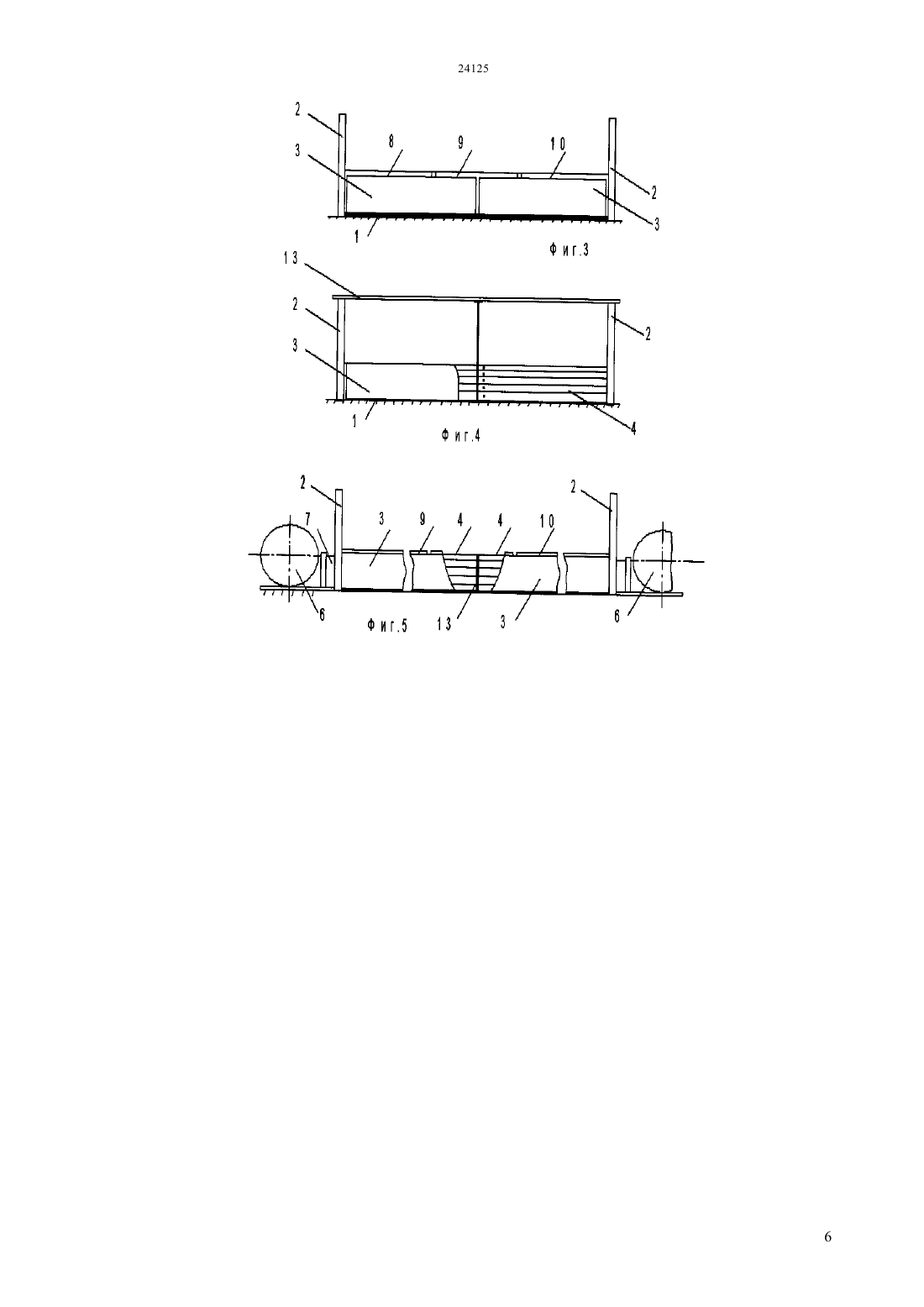

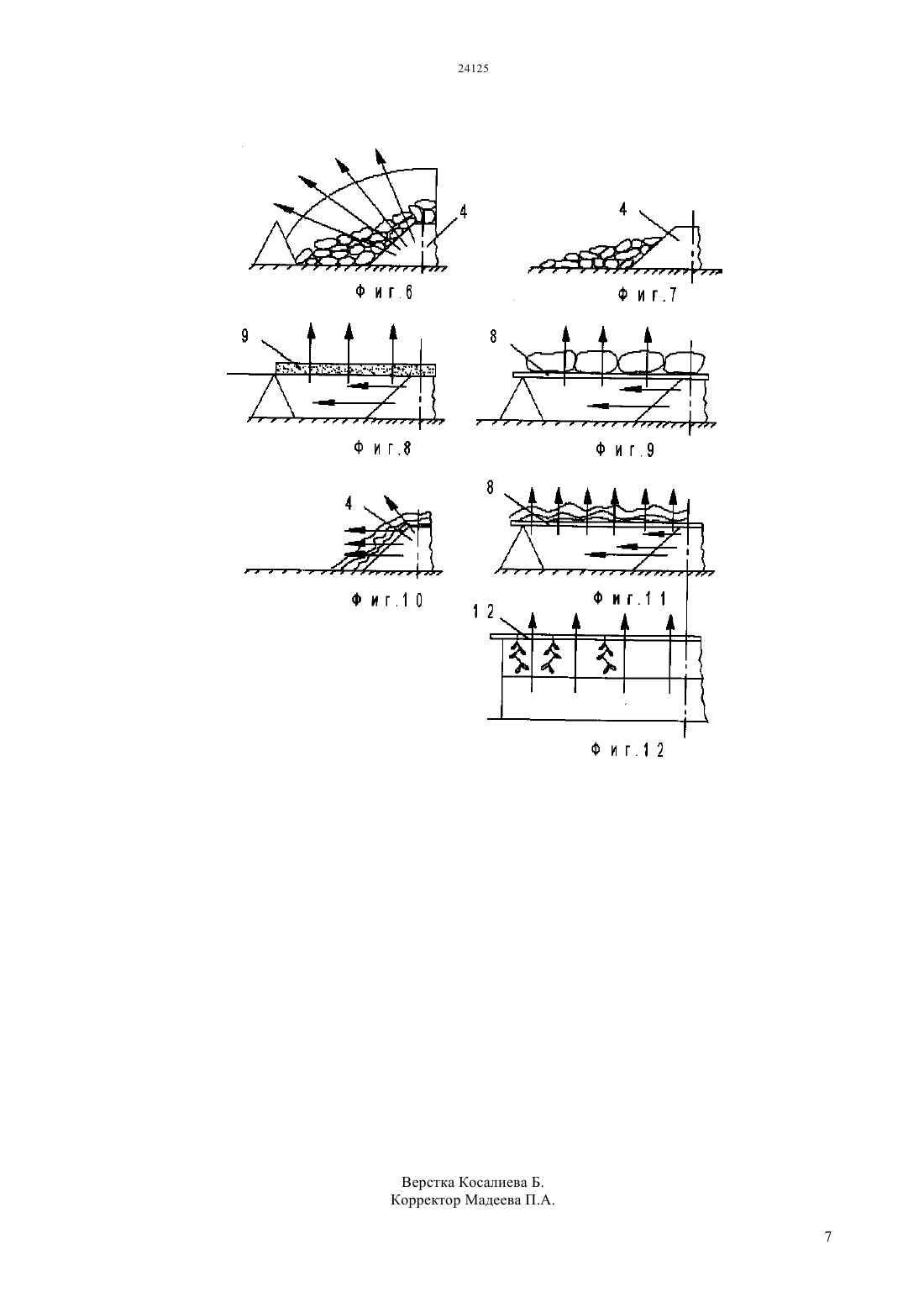

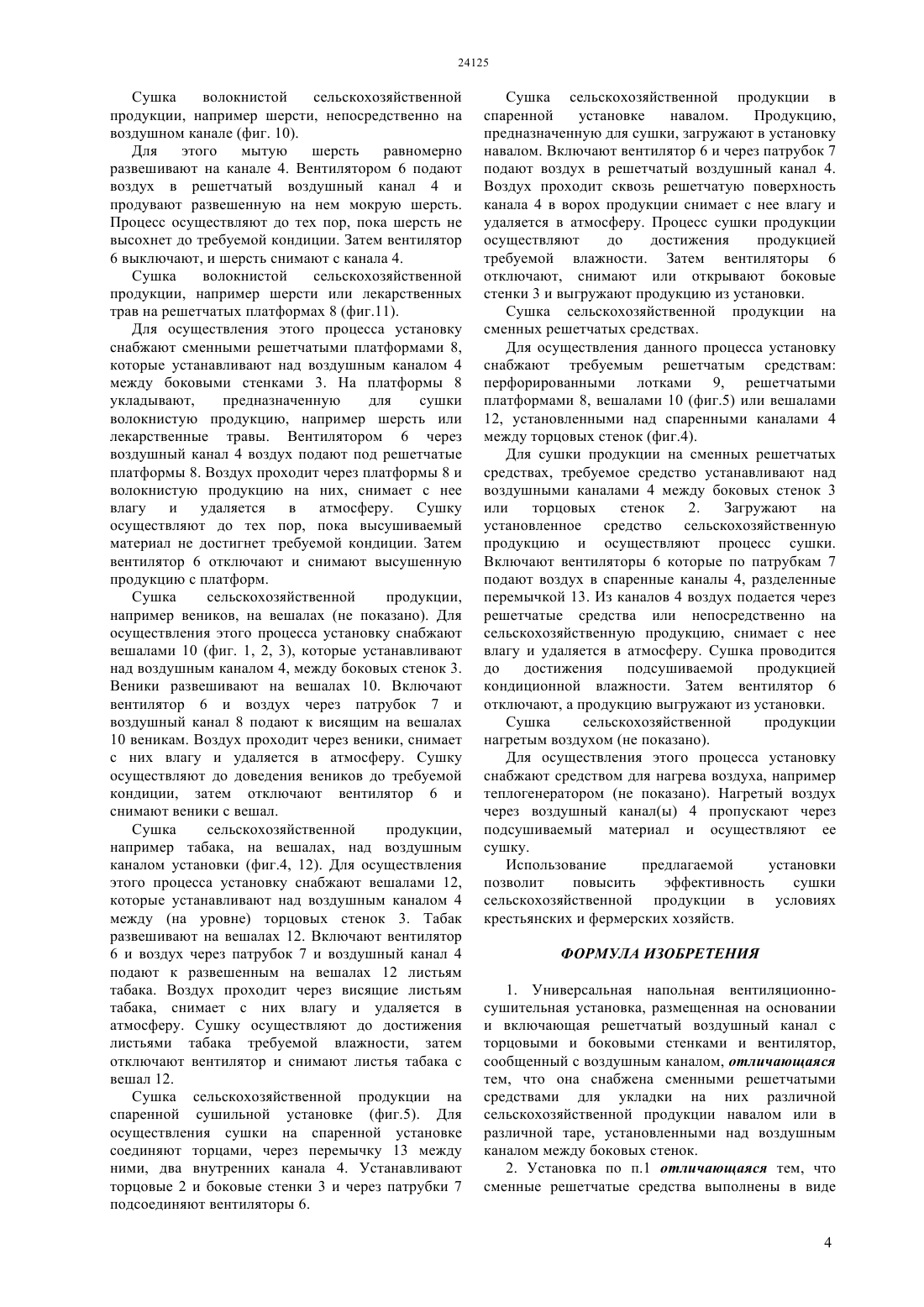

(51) 26 9/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат,достигаемый изобретением,заключается в расширении технических возможностей установки за счет обеспечения вентилирования и сушки различной сельскохозяйственной продукции, в различной таре и в разное время года. Установка состоит (фиг.1) из установленных на основании 1 торцевых стенок 2, боковых стенок 3, а также решетчатого воздушного канала 4, между торцовых стенок 2. Установка имеет вентилятор 6,сообщенный с воздушным каналом 4 через патрубок 7 или канал под торцовой 2 (не показан). Установка снабжена различными сменными решетчатыми средствами под различную сельскохозяйственную продукцию, установленными над (на) воздушным каналом 4 между боковых стенок 3. Сменные решетчатые средства выполненные в виде решетчатых платформ 8 или перфорированных лотков 9 или вешал.(72) Сыдыков Шурат Курбанович Погуляев Александр Дмитриевич Макатов Валентин Зейнулович Погуляев Вадим Александрович(73) Республиканское государственное казенное предприятие Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к сельскому хозяйству,а именно к средствам для вентилирования и сушки активным вентилированием различной сельскохозяйственной продукции. Изобретение относится к сельскому хозяйству, а именно к средствам для вентилирования и сушки активным вентилированием различной сельскохозяйственной продукции(початков кукурузы, лука, лекарственных трав, корнеплодов,семян подсолнечника, шерсти, табака и т.п.). Известна напольная платформеннаямногосекционная сушилка для сушки початков кукурузы активным вентилированиям. Установка состоит из четырех напольных секций с боковым ограждением по периметру. В основании установки размещена воздухораспределительная сеть, через воздуховод соединенная с вентилятором. Установка также снабжена средством для нагрева воздуха (см. книгу В.Мальтри Сушильные установки сельскохозяйственного назначения М.,Машиностроение, 1979 г., с.271-272). Установка имеет ограниченные технические возможности, она не универсальна т.к. предназначена только для сушки початков кукурузы навалом. Установка используется ограниченное время в течении периода сушки кукурузы. Причиной указанных недостатков является неуниверсальность установки. Известна односекционная платформенная сушилка, работающая на подогретом воздухе, и предназначенная для сушки сельскохозяйственных материалов, например элитных семян в мешках. Сушилка состоит из основания, с решетчатой платформой на нем и воздухоподводящим каналом,образованным основанием. Установка снабжена вентилятором, сообщенным с воздухоподводящим каналом, и теплогенератором, (см. книгу В.Мальтри Сушильные установки сельскохозяйственного назначения, М., Машиностроение, 1979 г., с.271). Установка имеет ограниченные технические возможности т.к. позволяет сушить материал только в мешках. Установка используется ограниченное время, в период послеуборочной обработки высушиваемого материала. Указанные недостатки вызваны неуниверсальностью установки. Известна лотковая сушилка, предназначенная для сушки небольших партий семян трав в мешках. Сушилка включает основание, на котором размещаются лотки с семенами. Основание через воздуховод сообщено с вентилятором и теплогенератором, (см. книгу В.С.Кршеминский Сушилка семян трав, М., Колос, 1984 г., с.64-65). Установка имеет ограниченные технические возможности, т.к. позволяет сушить материал только в лотках. Указанный недостаток вызван неуниверсальностью конструкции установки. При малых объемах высушиваемого материала у фермера, ограничено и использование установки по времени. Известны установки активного вентилирования,предназначенные для сушки сена и плохосыпучих материалов, например, початков кукурузы. Как правило,они применяются для сушки сельскохозяйственных материалов навалом. Известно вентиляционно-сушильное устройство,принятое за прототип, предназначенное для сушки активным вентилированием початков кукурузы,метелок сорго,свеклы и других сельскохозяйственных материалов, загружаемых в устройство навалом. Устройство содержит,установленный на основании треугольный тоннельный каркас, перекрытый двухскатной жалюзийной решеткой и разделенный на секции. По торцам каркаса установлены непродаваемые стенки,а по бокам вдоль него продуваемые. Под каркасом в основании выполнен воздуховод, сообщенный с вентилятором и теплогенератором, (см. авт. свид. СССР,953390, МПК 26 9/06, 23.08.1982). В данном устройстве подвергаются сушке только сельскохозяйственные материалы, загружаемые в него навалом. В устройстве не могут обрабатываться материалы, которые сушатся в мешках, в лотках, или в подвешенном состоянии. Причиной указанных недостатков также является неуниверсальность установки. Задачей изобретения является создание универсальной вентиляционно-сушильной установки позволяющей осуществлять вентилирование и сушку активным вентилированием различных сельскохозяйственных материалов, в различной таре и в разное время года. Технический результат,достигаемый изобретением,заключается в расширении технических возможностей установки за счет обеспечения вентилирования и сушки различной сельскохозяйственной продукции в различной таре и в разное время года (навалом, в лотках, в подвешенном состоянии, в сетках и т.п.). Дополнительный технический результат заключается в дополнительном расширении технических возможностей установки за счет сушки сельскохозяйственной продукции на вешалах над воздушным каналом. Второй дополнительный технический результат,достигаемый изобретением,заключается в увеличении объема установки под вентилируемый материал. Третий дополнительный технический результат заключается в сушке сельскохозяйственной продукции нагретым воздухом. Указанный технический результат достигается внесением соответствующих изменений в конструкцию установки. Известная часть установки содержит, размещенные на основании решетчатый канал с торцовыми и боковыми стенками и вентилятор, сообщенный с воздушным каналом. Эта конструкция дополнена сменными решетчатыми средствами, для укладки на них различной сельскохозяйственной продукции навалом или в различной таре, установленные над (на) воздушным каналом между боковых стенок. Сменные решетчатые средства, выполненные в виде решетчатых платформ, перфорированных лотков или вешал. Дополнительное расширение технических возможностей установки достигается за счет установки вешал, над воздушным каналом между торцовых стенок. Второй дополнительный технический результат достигается тем, что установка выполнена из двух воздушных каналов, состыкованных между собой и снабженных перемычкой между ними. Третий дополнительный технический результат достигается тем, что установка снабжена средством для нагрева воздуха, например теплогенератором. Причинно-следственная связь между существенными признаками установки и техническим результатом. Технический результат,достигаемый изобретением,заключается в расширении технических возможностей установки, а именно в вентилировании и сушки активным вентилированием различных сельскохозяйственных материалов, в различной таре (навалом, в лотках, в сетках, на вешалах и т.п.). Основной технический результат достигается снабжением установки различными сменными решетчатыми средствами под высушиваемую активным вентилированием сельскохозяйственную продукцию, установленными над (на) воздушным(ом) каналом (е), между боковых стенок. Вентилятор в установке сообщен с воздушным каналом через торцовую стенку или под ней. Боковые стенки выполнены съемными или открывающимися. Эта совокупность признаков обеспечивает достижения приведенного технического результата, следовательно, они существенны. Признаки,развивающие и дополняющие основное техническое решение также существенны,потому что обеспечивают достижение дополнительных технических результатов. На фиг.1. изображена универсальная напольная вентиляционно-сушильная установка, вид с торца на фиг.2 тоже, вид сверху на фиг.3 тоже, вид сбоку на фиг.4 изображено устройство на виде сбоку с вешалами над воздушным каналом между торцовых стенок на фиг.5 изображена установка с двумя воздушными каналами (спаренная) на фиг.6 приведена схема сушки продукции загруженной в установку навалом на фиг.7 показана выгрузка высушенной навалом сельскохозяйственной продукции из установки на фиг.8 показана схема сушки сельскохозяйственной продукции в перфорированных лотках на фиг.9 показана схема сушки сельскохозяйственной продукции на решетчатой платформе в мешках на фиг. 10 показана схема сушки шерсти непосредственно на решетчатом воздушном канале на фиг. 11 показана схема сушки шерсти на решетчатой платформе на фиг. 12 показана схема сушки сельскохозяйственной продукции, например табака, на вешалках установленных над воздушным каналом, между торцовых стенок. Приведенная на фиг. 1, 2, 3, 4, 5 универсальная напольная вентиляционно-сушильная установка состоит из установленных на основании 1 торцовых стенок 2, боковых стенок 3, а также решетчатого воздушного канала 4, между торцовых стенок 2. Установка имеет вентилятор 6, сообщенный с воздушным каналом 4 через патрубок 7 или канал под торцевой стенкой 2 (не показан). Установка снабжена различными сменными решетчатыми средствами под различную сельскохозяйственную продукцию, установленными над (на) воздушным каналом 4 между боковых стенок 3. Сменные решетчатые средства выполненные в виде решетчатых платформ 8 или перфорированных лотков 9 или вешал 10. В конкретном исполнении (фиг.4, 12) установка снабжена вешалами 12, установленными над воздушным каналом 4 между торцовых стенок 2. В другом конкретном исполнении установка выполнена из двух воздушных каналов 4 состыкованных между собой и снабженных перемычкой 13 между ними. Установка также может быть снабжена средством для нагрева воздуха (не показано) подаваемого в воздушный канал 4 вентилятором 6. Работа установки в конкретных случаях применения. Сушка сельскохозяйственной продукции навалом, (фиг.6) например сушка початков кукурузы (фиг. 1, 2, 3, 6, 7). Початки кукурузы, предназначенные для сушки,загружают в установку навалом, образуя бурт на канале 4, между торцовых 2 и боковых стенок 3. Включают вентилятор 6 и через патрубок 7 подают воздух в решетчатый воздушный канал 4. Воздух проходит сквозь решетчатую поверхность канала 4 в ворох кукурузных початков снимает с них влагу и удаляется в атмосферу. Процесс сушки початков кукурузы наружным воздухом ведут в необходимом технологическом режиме до достижения початками требуемой влажности. Затем вентилятор 6 выключают, снимают или открывают боковые стенки 3 и выгружают початки из установки (фиг.7). Сушка сельскохозяйственной продукции в лотках(фиг.8). Для осуществления этого процесса установку снабжают сменными перфорированными лотками 9, которые устанавливают над воздушным каналом 4 между боковыми стенками 3. Лотки загружаются сыпучей сельскохозяйственной продукцией, например семенами подсолнечника. Вентилятором 6 через патрубок 7 подают воздух в решетчатый воздушный канал 4. Воздух проходит сквозь решетчатую поверхность канала, затем через перфорированные лотки с семенами подсолнечника, снимает с семян влагу и удаляется в атмосферу. Сушку осуществляют до достижения семенами требуемой кондиции, затем отключают вентилятор 6 и выгружают семена из лотков. Сушка сельскохозяйственной продукции на решетчатых платформах 8 в мешках (фиг.9). Для осуществления этого процесса установку снабжают сменными решетчатыми платформами 8,которые устанавливают над воздушным каналом 4 между боковыми стенками 3. Платформу 8 загружают сельскохозяйственной продукцией в мешках, например луком. Вентилятором 6 через воздушный канал 4 воздух подают под решетчатые платформы 8. Воздух проходит через мешки с луком,уложенные на платформах 8, снимает влагу с лука и удаляется в атмосферу. Сушку осуществляют до требуемой влажности, затем отключают вентилятор 6 и снимают мешки с луком с платформ 8. 3 Сушка волокнистой сельскохозяйственной продукции, например шерсти, непосредственно на воздушном канале (фиг. 10). Для этого мытую шерсть равномерно развешивают на канале 4. Вентилятором 6 подают воздух в решетчатый воздушный канал 4 и продувают развешенную на нем мокрую шерсть. Процесс осуществляют до тех пор, пока шерсть не высохнет до требуемой кондиции. Затем вентилятор 6 выключают, и шерсть снимают с канала 4. Сушка волокнистой сельскохозяйственной продукции, например шерсти или лекарственных трав на решетчатых платформах 8 (фиг.11). Для осуществления этого процесса установку снабжают сменными решетчатыми платформами 8,которые устанавливают над воздушным каналом 4 между боковыми стенками 3. На платформы 8 укладывают,предназначенную для сушки волокнистую продукцию, например шерсть или лекарственные травы. Вентилятором 6 через воздушный канал 4 воздух подают под решетчатые платформы 8. Воздух проходит через платформы 8 и волокнистую продукцию на них, снимает с нее влагу и удаляется в атмосферу. Сушку осуществляют до тех пор, пока высушиваемый материал не достигнет требуемой кондиции. Затем вентилятор 6 отключают и снимают высушенную продукцию с платформ. Сушка сельскохозяйственной продукции,например веников, на вешалах (не показано). Для осуществления этого процесса установку снабжают вешалами 10 (фиг. 1, 2, 3), которые устанавливают над воздушным каналом 4, между боковых стенок 3. Веники развешивают на вешалах 10. Включают вентилятор 6 и воздух через патрубок 7 и воздушный канал 8 подают к висящим на вешалах 10 веникам. Воздух проходит через веники, снимает с них влагу и удаляется в атмосферу. Сушку осуществляют до доведения веников до требуемой кондиции, затем отключают вентилятор 6 и снимают веники с вешал. Сушка сельскохозяйственной продукции,например табака, на вешалах, над воздушным каналом установки (фиг.4, 12). Для осуществления этого процесса установку снабжают вешалами 12,которые устанавливают над воздушным каналом 4 между (на уровне) торцовых стенок 3. Табак развешивают на вешалах 12. Включают вентилятор 6 и воздух через патрубок 7 и воздушный канал 4 подают к развешенным на вешалах 12 листьям табака. Воздух проходит через висящие листьям табака, снимает с них влагу и удаляется в атмосферу. Сушку осуществляют до достижения листьями табака требуемой влажности, затем отключают вентилятор и снимают листья табака с вешал 12. Сушка сельскохозяйственной продукции на спаренной сушильной установке (фиг.5). Для осуществления сушки на спаренной установке соединяют торцами, через перемычку 13 между ними, два внутренних канала 4. Устанавливают торцовые 2 и боковые стенки 3 и через патрубки 7 подсоединяют вентиляторы 6. Сушка сельскохозяйственной продукции в спаренной установке навалом. Продукцию,предназначенную для сушки, загружают в установку навалом. Включают вентилятор 6 и через патрубок 7 подают воздух в решетчатый воздушный канал 4. Воздух проходит сквозь решетчатую поверхность канала 4 в ворох продукции снимает с нее влагу и удаляется в атмосферу. Процесс сушки продукции осуществляют до достижения продукцией требуемой влажности. Затем вентиляторы 6 отключают, снимают или открывают боковые стенки 3 и выгружают продукцию из установки. Сушка сельскохозяйственной продукции на сменных решетчатых средствах. Для осуществления данного процесса установку снабжают требуемым решетчатым средствам перфорированными лотками 9, решетчатыми платформами 8, вешалами 10 (фиг.5) или вешалами 12, установленными над спаренными каналами 4 между торцовых стенок (фиг.4). Для сушки продукции на сменных решетчатых средствах, требуемое средство устанавливают над воздушными каналами 4 между боковых стенок 3 или торцовых стенок 2. Загружают на установленное средство сельскохозяйственную продукцию и осуществляют процесс сушки. Включают вентиляторы 6 которые по патрубкам 7 подают воздух в спаренные каналы 4, разделенные перемычкой 13. Из каналов 4 воздух подается через решетчатые средства или непосредственно на сельскохозяйственную продукцию, снимает с нее влагу и удаляется в атмосферу. Сушка проводится до достижения подсушиваемой продукцией кондиционной влажности. Затем вентилятор 6 отключают, а продукцию выгружают из установки. Сушка сельскохозяйственной продукции нагретым воздухом (не показано). Для осуществления этого процесса установку снабжают средством для нагрева воздуха, например теплогенератором (не показано). Нагретый воздух через воздушный канал(ы) 4 пропускают через подсушиваемый материал и осуществляют ее сушку. Использование предлагаемой установки позволит повысить эффективность сушки сельскохозяйственной продукции в условиях крестьянских и фермерских хозяйств. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Универсальная напольная вентиляционносушительная установка, размещенная на основании и включающая решетчатый воздушный канал с торцовыми и боковыми стенками и вентилятор,сообщенный с воздушным каналом, отличающаяся тем, что она снабжена сменными решетчатыми средствами для укладки на них различной сельскохозяйственной продукции навалом или в различной таре, установленными над воздушным каналом между боковых стенок. 2. Установка по п.1 отличающаяся тем, что сменные решетчатые средства выполнены в виде решетчатых платформ, перфорированных лотков,или вешал. 3. Установка по п. 1,2 отличающаяся тем, что установка снабжена вешалами, установленные над воздушным каналом между торцовых стенок. 4. Установка по п.1 или 1,2 или 1,3 отличающаяся тем, что содержит дополнительный воздушный канал, состыкованный между собой с другим воздушным каналом и снабженных перемычкой между ними. 5. Установка по п.1 или 1,2 или 1,3 или 1,4 отличающаяся тем, что она снабжена средством для нагрева воздуха, подаваемого в воздушный канал.
