Устройство для сжигания угольной аэросмеси

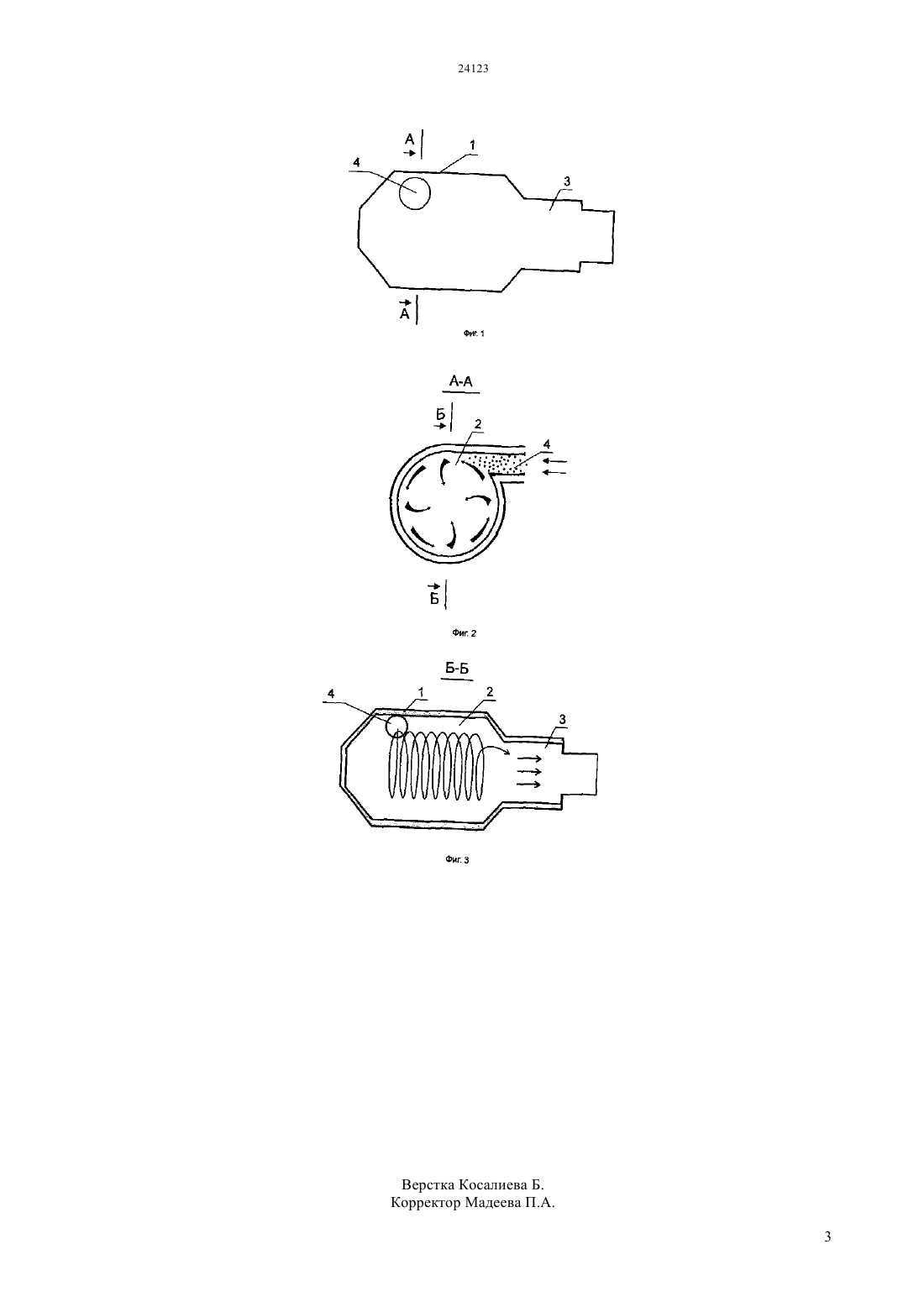

(51) 23 7/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Устройство для сжигания угольной аэросмеси работает следующим образом уголь, выгруженный из вагонов, направляется транспортером к загрузочному бункеру. Дробильная машина мельница превращает его в порошок, который смешивается с горячим воздухом и вдувается тангенциально через ввод в камеру сгорания горелки и аэросмесь поджигается. Продукты сгорания получают интенсивное вращательное движение в камере сгорания, далее по выхлопной трубе переменного сечения выбрасывается в топку. Интенсивное вращение продуктов в камере сгорания горелки и в выхлопной трубе переменного сечения способствует более полному сгоранию угольной аэросмеси. Окончательное догорание продуктов сгорания происходит в топке теплоэлектростанции. Труба,выполненная с переменным сечением, повышает гидравлическое сопротивление в камере сгорания и тем самым повышается давление в ней и, как следствие, повышается температура и скорость реакции продуктов сгорания, что способствует увеличению полноты сгорания угольной аэросмеси.(73) Товарищество с ограниченной ответственностью Астана Инвент Групп Акционерное общество Фонд науки(54) УСТРОЙСТВО ДЛЯ СЖИГАНИЯ УГОЛЬНОЙ АЭРОСМЕСИ(57) Изобретение относится к теплотехнике и может быть использовано при сжигании угольной аэросмеси в теплоэлектростанциях. Сущность изобретения заключается в том, что устройство для сжигания угольной аэросмеси,содержащее загрузочный бункер, транспортер,дробильную мельницу, согласно изобретению, ввод угольной аэросмеси установлен тангенциально к цилиндрической камере сгорания горелки, а выхлопная труба выполнена с переменным сечением. Изобретение относится к теплотехнике и может быть использовано для сжигания угольной аэросмеси в теплоэлектростанциях и тепловых устройствах. Известно устройство для сжигания угольной аэросмеси, состоящее из загрузочного бункера,транспортера, дробильной мельницы, топки (см. Человек и машины. М., Мир 1986 г., стр.62). Устройство работает следующим образом уголь,выгруженный из вагонов,направляется транспортером к загрузочному бункеру. Дробильная машина мельница превращает его в порошок,который смешивается с горячим воздухом и вдувается в топку. Недостатком устройства для сжигания угольной аэросмеси в теплоэлектростанциях является малое пребывание угольной аэросмеси в зоне горения и,вследствие чего,увеличивается количество продуктов неполного сгорания. Задачей изобретения является повышение устойчивости горения и полноты сгорания аэроугольной смеси, что приведет к повышению эффективности сгорания угольного топлива в котлах теплоэлектростанцией. Техническим результатом предлагаемого изобретения является повышение полноты сгорания угольной смеси. Устройство для сжигания угольной аэросмеси,содержащее загрузочный бункер, транспортер,дробильную мельницу, согласно изобретению, ввод угольной аэросмеси установлен тангенциально к цилиндрической камере сгорания горелки, а выхлопная труба выполнена с переменным сечением. Сущность изобретения поясняется чертежами,где на фиг. 1 - общий вид камеры сгорания, на фиг. 2 - поперечный разрез, на фиг. 3 - продольный разрез. Устройство для сжигания угольной аэросмеси состоит из горелки 1 и камеры сгорания 2,выхлопной трубы переменного сечения 3, ввода угольной аэросмеси 4. Устройство для сжигания угольной аэросмеси работает следующим образом уголь, выгруженный из вагонов, направляется транспортером к загрузочному бункеру. Дробильная машина мельница превращает его в порошок, который смешивается с горячим воздухом и вдувается тангенциально через ввод 4 в камеру сгорания 2 горелки 1 и аэросмесь поджигается. Продукты сгорания получают интенсивное вращательное движение в камере сгорания 2, далее по выхлопной трубе 3 переменного сечения выбрасывается в топку. Интенсивное вращение продуктов в камере сгорания горелки и в выхлопной трубе переменного сечения способствует более полному сгоранию угольной аэросмеси. Окончательное догорание продуктов сгорания происходит в топке теплоэлектростанции. Труба,выполненная с переменным сечением, повышает гидравлическое сопротивление в камере сгорания и тем самым повышается давление в ней и, как следствие, повышается температура и скорость реакции продуктов сгорания, что способствует увеличению полноты сгорания угольной аэросмеси. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для сжигания угольной аэросмеси,включающее загрузочный бункер, транспортер,мельницу, отличающееся тем, что ввод угольной аэросмеси установлен тангенциально к цилиндрической камере сгорания горелки, а выхлопная труба выполнена с переменным сечением.
