Порошковый огнетушитель двойного действия

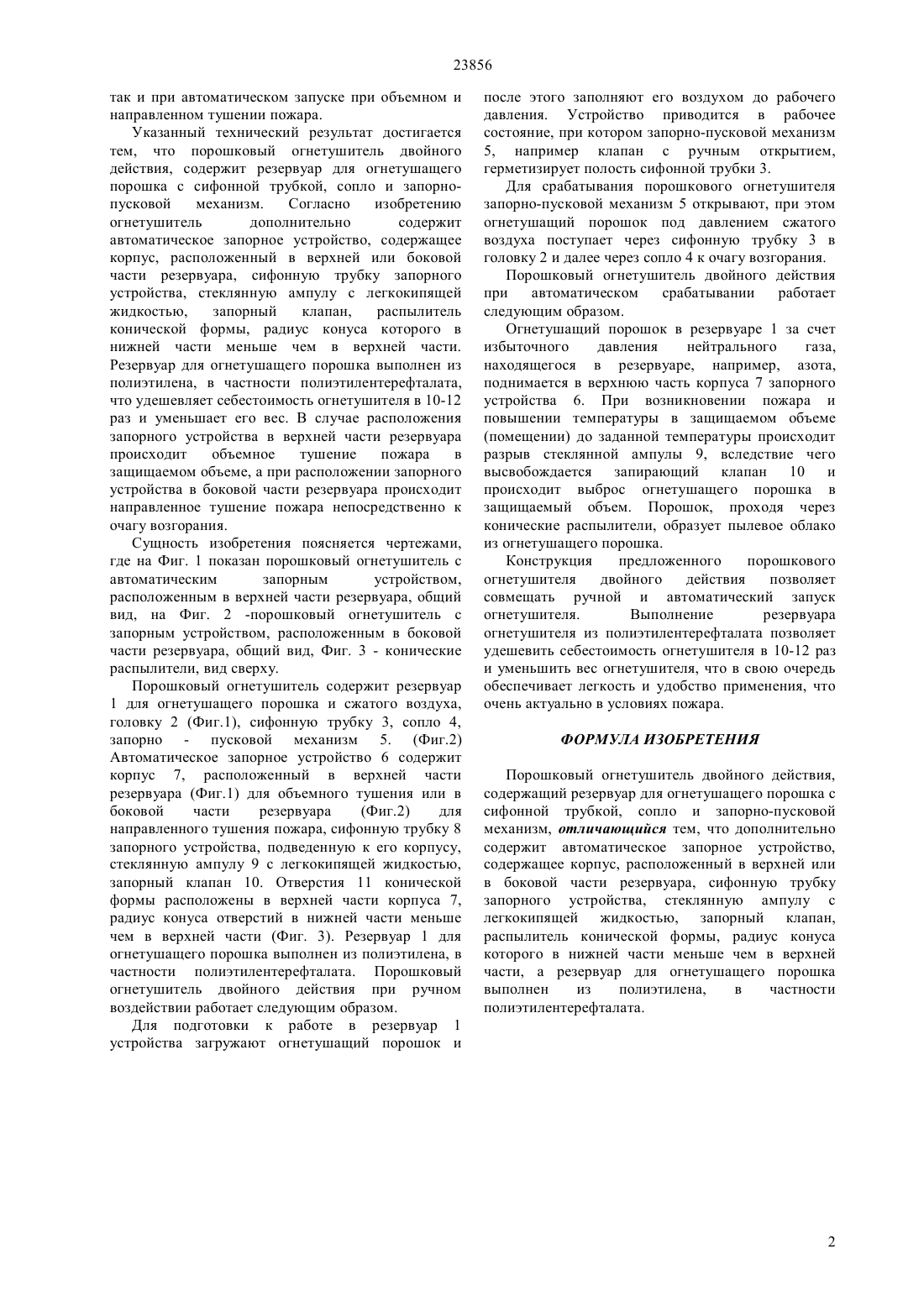

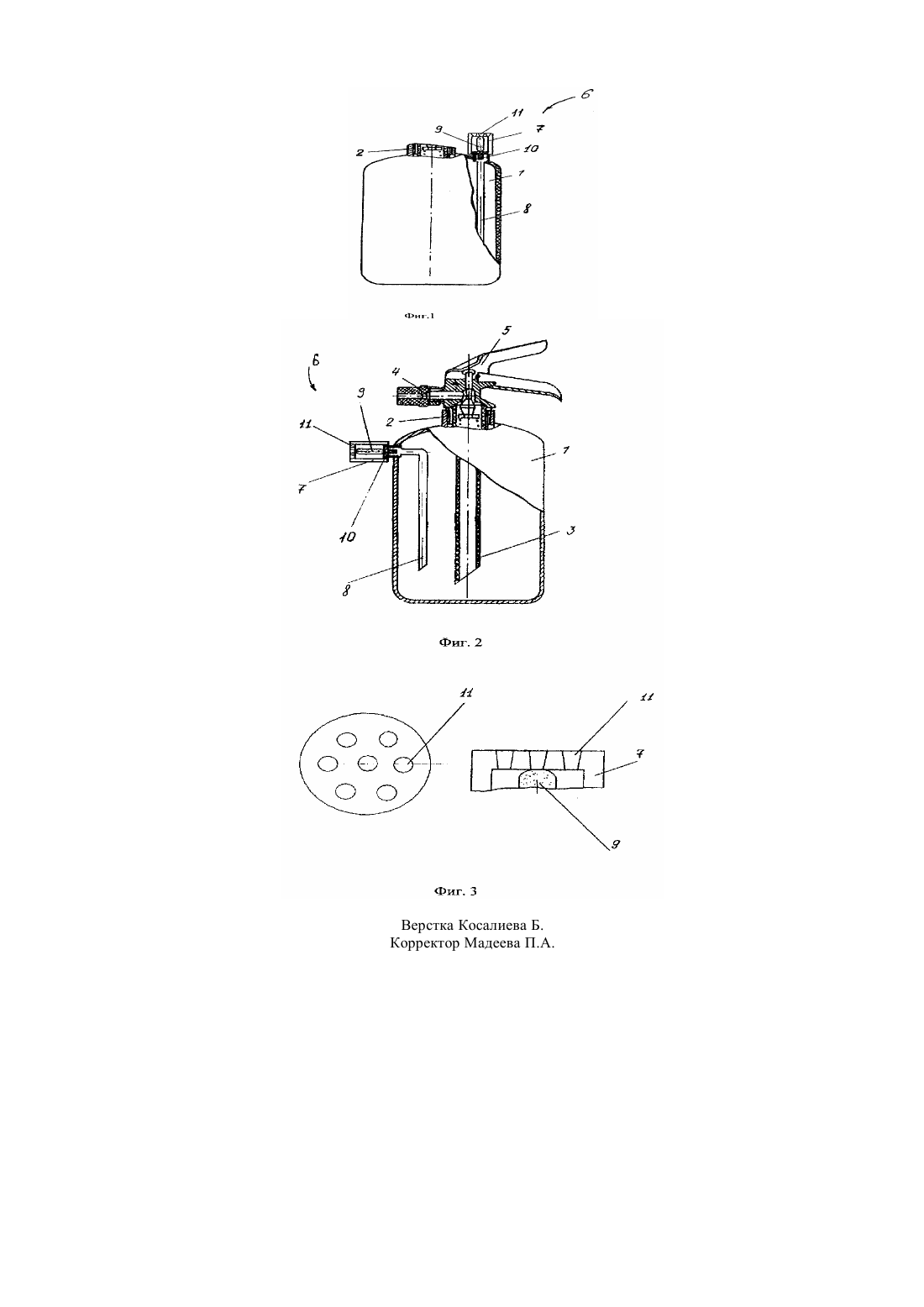

(51) 62 5/00 (2009.01) 62 37/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к противопожарной технике, а именно к переносным порошковым огнетушителям, используемым для тушения загораний различных веществ, преимущественно газов и жидкостей, и может быть использовано в газовой нефтяной, химической и других отраслях промышленности. При определении уровня техники предложенного изобретения не был найден переносной порошковый огнетушитель двойного действия, работающий как при ручном, так и при автоматическом запуске, поэтому в качестве прототипа был выбран переносной порошковый огнетушитель. Известен порошковый огнетушитель,содержащий резервуар для огнетушащего порошка с сифонной трубкой, соплом и запорно-пусковым механизмом, причем входной конец сифонной трубки выполнен со срезом под углом 40-60 к ее оси (1644979, кл. А 62 С 5/00, 1991). Указанный технический результат достигается тем, что порошковый огнетушитель двойного действия, содержит резервуар для огнетушащего порошка с сифонной трубкой, сопло и запорно пусковой механизм. Согласно изобретению огнетушитель дополнительно содержит автоматическое запорное устройство, содержащее корпус, расположенный в верхней или боковой части резервуара, сифонную трубку запорного устройства, стеклянную ампулу с легкокипящей жидкостью,запорный клапан,распылитель конической формы, радиус конуса которого в нижней части меньше чем в верхней части. При этом резервуар для огнетушащего порошка выполнен из полиэтилена,в частности полиэтилентерефталата. Конструкция предложенного порошкового огнетушителя двойного действия позволяет совмещать ручной и автоматический запуск огнетушителя. Выполнение резервуара огнетушителя из полиэтилентерефталата позволяет удешевить себестоимость огнетушителя в 10-12 раз и уменьшить вес огнетушителя, что в свою очередь обеспечивает легкость и удобство применения, что очень актуально в условиях пожара. Недостатком известного огнетушителя является то, что при возникновении пожара огнетушитель не может быть приведен в действие в отсутствии человека, особенно это актуально на рынках, в контейнерах, где не предусмотрены стационарные противопожарные средства. При возникновении пожара в ночное время, когда люди находятся вне рабочих мест, ручной запуск огнетушителя не предусмотрен. Задачей изобретения является расширение эксплуатационных возможностей и удешевление себестоимости переносного огнетушителя. Техническим результатом изобретения является совмещение ручного запуска порошкового огнетушителя человеком и автоматического запуска,когда человек отсутствует. Обеспечение легкости и удобства применения, уменьшение себестоимости огнетушителя путем замены материала резервуара. Выполнение распылителя запорного устройства предложенным способом обеспечивает более качественное распыление порошка, как при ручном,(54) ПОРОШКОВЫЙ ОГНЕТУШИТЕЛЬ ДВОЙНОГО ДЕЙСТВИЯ(57) Изобретение относится к противопожарной технике, а именно к переносным порошковым огнетушителям. Задачей изобретения является расширение эксплуатационных возможностей переносного огнетушителя и удешевление себестоимости огнетушителя. Техническим результатом изобретения является совмещение ручного запуска порошкового огнетушителя человеком и автоматического запуска,когда человек отсутствует. Обеспечение легкости и удобства применения, уменьшение себестоимости огнетушителя путем замены материала резервуара. Выполнение распылителя запорного устройство предложенным способом обеспечивает более качественное распыление порошка, как при ручном,так и при автоматическом запуске. 23856 так и при автоматическом запуске при объемном и направленном тушении пожара. Указанный технический результат достигается тем, что порошковый огнетушитель двойного действия, содержит резервуар для огнетушащего порошка с сифонной трубкой, сопло и запорнопусковой механизм. Согласно изобретению огнетушитель дополнительно содержит автоматическое запорное устройство, содержащее корпус, расположенный в верхней или боковой части резервуара, сифонную трубку запорного устройства, стеклянную ампулу с легкокипящей жидкостью,запорный клапан,распылитель конической формы, радиус конуса которого в нижней части меньше чем в верхней части. Резервуар для огнетушащего порошка выполнен из полиэтилена, в частности полиэтилентерефталата,что удешевляет себестоимость огнетушителя в 10-12 раз и уменьшает его вес. В случае расположения запорного устройства в верхней части резервуара происходит объемное тушение пожара в защищаемом объеме, а при расположении запорного устройства в боковой части резервуара происходит направленное тушение пожара непосредственно к очагу возгорания. Сущность изобретения поясняется чертежами,где на Фиг. 1 показан порошковый огнетушитель с автоматическим запорным устройством,расположенным в верхней части резервуара, общий вид, на Фиг. 2 -порошковый огнетушитель с запорным устройством, расположенным в боковой части резервуара, общий вид, Фиг. 3 - конические распылители, вид сверху. Порошковый огнетушитель содержит резервуар 1 для огнетушащего порошка и сжатого воздуха,головку 2 (Фиг.1), сифонную трубку 3, сопло 4,запорно - пусковой механизм 5. (Фиг.2) Автоматическое запорное устройство 6 содержит корпус 7, расположенный в верхней части резервуара (Фиг.1) для объемного тушения или в боковой части резервуара(Фиг.2) для направленного тушения пожара, сифонную трубку 8 запорного устройства, подведенную к его корпусу,стеклянную ампулу 9 с легкокипящей жидкостью,запорный клапан 10. Отверстия 11 конической формы расположены в верхней части корпуса 7,радиус конуса отверстий в нижней части меньше чем в верхней части (Фиг. 3). Резервуар 1 для огнетушащего порошка выполнен из полиэтилена, в частности полиэтилентерефталата. Порошковый огнетушитель двойного действия при ручном воздействии работает следующим образом. Для подготовки к работе в резервуар 1 устройства загружают огнетушащий порошок и после этого заполняют его воздухом до рабочего давления. Устройство приводится в рабочее состояние, при котором запорно-пусковой механизм 5, например клапан с ручным открытием,герметизирует полость сифонной трубки 3. Для срабатывания порошкового огнетушителя запорно-пусковой механизм 5 открывают, при этом огнетушащий порошок под давлением сжатого воздуха поступает через сифонную трубку 3 в головку 2 и далее через сопло 4 к очагу возгорания. Порошковый огнетушитель двойного действия при автоматическом срабатывании работает следующим образом. Огнетушащий порошок в резервуаре 1 за счет избыточного давления нейтрального газа,находящегося в резервуаре, например, азота,поднимается в верхнюю часть корпуса 7 запорного устройства 6. При возникновении пожара и повышении температуры в защищаемом объеме(помещении) до заданной температуры происходит разрыв стеклянной ампулы 9, вследствие чего высвобождается запирающий клапан 10 и происходит выброс огнетушащего порошка в защищаемый объем. Порошок, проходя через конические распылители, образует пылевое облако из огнетушащего порошка. Конструкция предложенного порошкового огнетушителя двойного действия позволяет совмещать ручной и автоматический запуск огнетушителя. Выполнение резервуара огнетушителя из полиэтилентерефталата позволяет удешевить себестоимость огнетушителя в 10-12 раз и уменьшить вес огнетушителя, что в свою очередь обеспечивает легкость и удобство применения, что очень актуально в условиях пожара. ФОРМУЛА ИЗОБРЕТЕНИЯ Порошковый огнетушитель двойного действия,содержащий резервуар для огнетушащего порошка с сифонной трубкой, сопло и запорно-пусковой механизм, отличающийся тем, что дополнительно содержит автоматическое запорное устройство,содержащее корпус, расположенный в верхней или в боковой части резервуара, сифонную трубку запорного устройства, стеклянную ампулу с легкокипящей жидкостью, запорный клапан,распылитель конической формы, радиус конуса которого в нижней части меньше чем в верхней части, а резервуар для огнетушащего порошка выполнен из полиэтилена,в частности полиэтилентерефталата.
