Способ обработки фильтрующе-поглощающих коробок противогазов

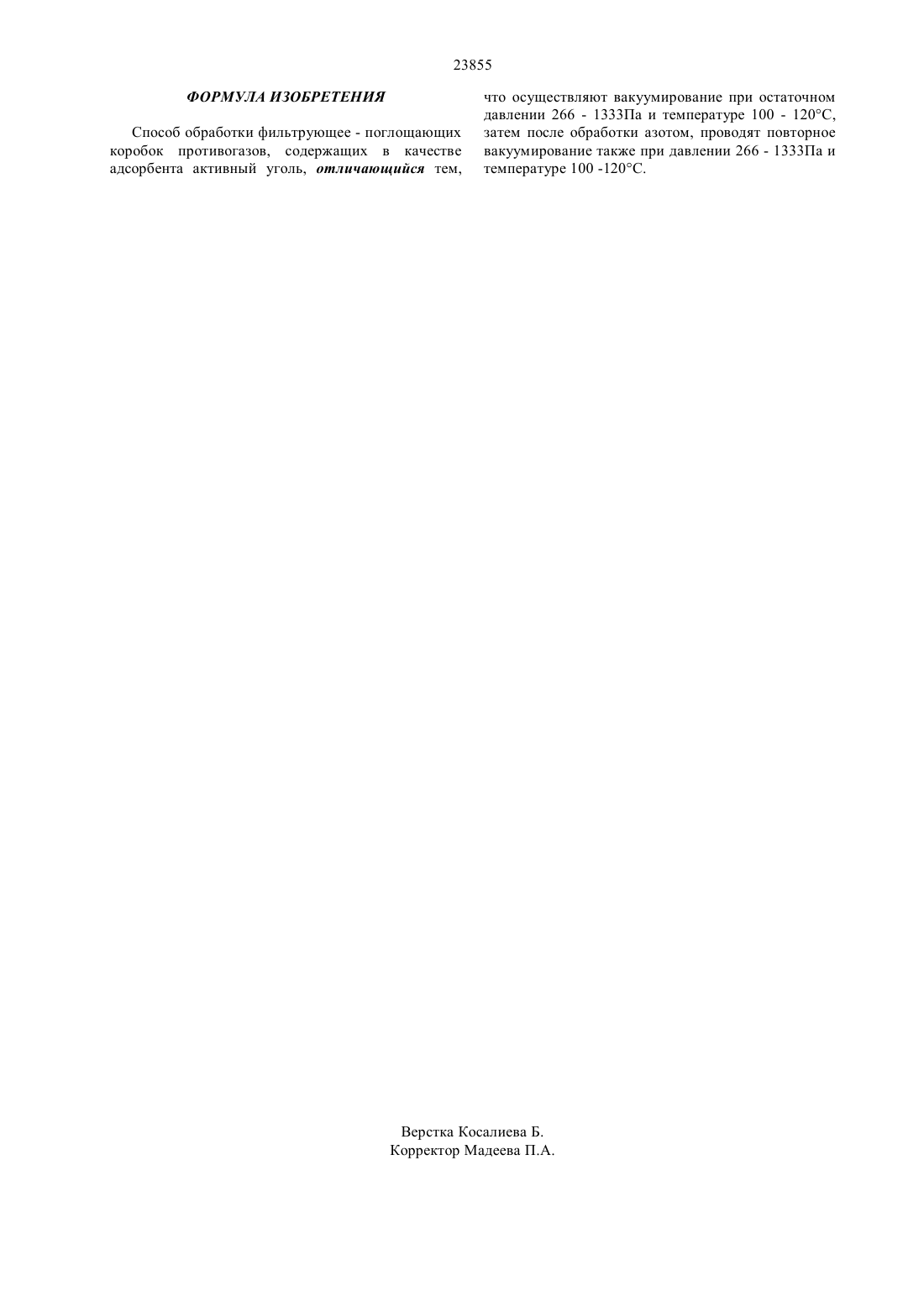

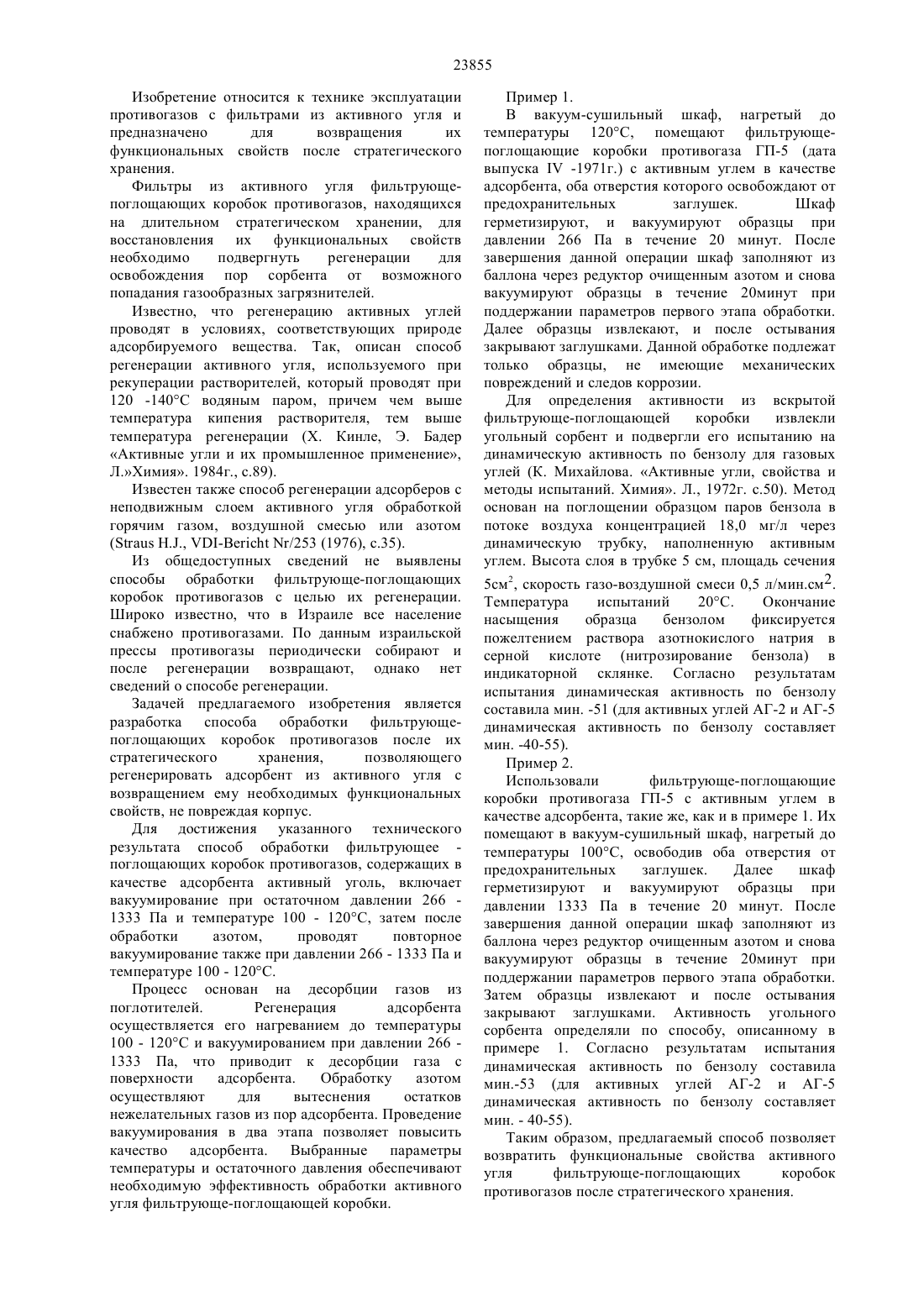

(51) 62 27/00 (2009.01) 01 41/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ функциональных свойств после стратегического хранения. При осуществлении способа обработки фильтрующе - поглощающих коробок противогазов,содержащих в качестве адсорбента активный уголь проводят вакуумирование при остаточном давлении 266 - 1333 Па и температуре 100-120 С, затем после обработки азотом,проводят повторное вакуумирование также при давлении 266 - 1333 Па и температуре 100-120 С. Это позволяет регенерировать адсорбент из активного угля с возвращением ему функциональных свойств.(72) Мейрамов Мажит Габдуллович Аликеев Ануар Кэлсович Мусин Адай Ескенович(54) СПОСОБ ОБРАБОТКИ ФИЛЬТРУЮЩЕПОГЛОЩАЮЩИХ КОРОБОК ПРОТИВОГАЗОВ(57) Изобретение относится к технике эксплуатации противогазов с фильтрами из активного угля и предназначено для возвращения их 23855 Изобретение относится к технике эксплуатации противогазов с фильтрами из активного угля и предназначено для возвращения их функциональных свойств после стратегического хранения. Фильтры из активного угля фильтрующепоглощающих коробок противогазов, находящихся на длительном стратегическом хранении, для восстановления их функциональных свойств необходимо подвергнуть регенерации для освобождения пор сорбента от возможного попадания газообразных загрязнителей. Известно, что регенерацию активных углей проводят в условиях, соответствующих природе адсорбируемого вещества. Так, описан способ регенерации активного угля, используемого при рекуперации растворителей, который проводят при 120 -140 С водяным паром, причем чем выше температура кипения растворителя, тем выше температура регенерации (Х. Кинле, Э. Бадер Активные угли и их промышленное применение,Л.Химия. 1984 г., с.89). Известен также способ регенерации адсорберов с неподвижным слоем активного угля обработкой горячим газом, воздушной смесью или азотом( , - /253 (1976), с.35). Из общедоступных сведений не выявлены способы обработки фильтрующе-поглощающих коробок противогазов с целью их регенерации. Широко известно, что в Израиле все население снабжено противогазами. По данным израильской прессы противогазы периодически собирают и после регенерации возвращают, однако нет сведений о способе регенерации. Задачей предлагаемого изобретения является разработка способа обработки фильтрующепоглощающих коробок противогазов после их стратегического хранения,позволяющего регенерировать адсорбент из активного угля с возвращением ему необходимых функциональных свойств, не повреждая корпус. Для достижения указанного технического результата способ обработки фильтрующее поглощающих коробок противогазов, содержащих в качестве адсорбента активный уголь, включает вакуумирование при остаточном давлении 266 1333 Па и температуре 100 - 120 С, затем после обработки азотом,проводят повторное вакуумирование также при давлении 266 - 1333 Па и температуре 100 - 120 С. Процесс основан на десорбции газов из поглотителей. Регенерация адсорбента осуществляется его нагреванием до температуры 100 - 120 С и вакуумированием при давлении 266 1333 Па, что приводит к десорбции газа с поверхности адсорбента. Обработку азотом осуществляют для вытеснения остатков нежелательных газов из пор адсорбента. Проведение вакуумирования в два этапа позволяет повысить качество адсорбента. Выбранные параметры температуры и остаточного давления обеспечивают необходимую эффективность обработки активного угля фильтрующе-поглощающей коробки. Пример 1. В вакуум-сушильный шкаф, нагретый до температуры 120 С, помещают фильтрующепоглощающие коробки противогаза ГП-5 (дата выпуска-1971 г.) с активным углем в качестве адсорбента, оба отверстия которого освобождают от предохранительных заглушек. Шкаф герметизируют, и вакуумируют образцы при давлении 266 Па в течение 20 минут. После завершения данной операции шкаф заполняют из баллона через редуктор очищенным азотом и снова вакуумируют образцы в течение 20 минут при поддержании параметров первого этапа обработки. Далее образцы извлекают, и после остывания закрывают заглушками. Данной обработке подлежат только образцы, не имеющие механических повреждений и следов коррозии. Для определения активности из вскрытой фильтрующе-поглощающей коробки извлекли угольный сорбент и подвергли его испытанию на динамическую активность по бензолу для газовых углей (К. Михайлова. Активные угли, свойства и методы испытаний. Химия. Л., 1972 г. с.50). Метод основан на поглощении образцом паров бензола в потоке воздуха концентрацией 18,0 мг/л через динамическую трубку, наполненную активным углем. Высота слоя в трубке 5 см, площадь сечения 5 см 2, скорость газо-воздушной смеси 0,5 л/мин.см 2. Температура испытаний 20 С. Окончание насыщения образца бензолом фиксируется пожелтением раствора азотнокислого натрия в серной кислоте (нитрозирование бензола) в индикаторной склянке. Согласно результатам испытания динамическая активность по бензолу составила мин. -51 (для активных углей АГ-2 и АГ-5 динамическая активность по бензолу составляет мин. -40-55). Пример 2. Использовали фильтрующе-поглощающие коробки противогаза ГП-5 с активным углем в качестве адсорбента, такие же, как и в примере 1. Их помещают в вакуум-сушильный шкаф, нагретый до температуры 100 С, освободив оба отверстия от предохранительных заглушек. Далее шкаф герметизируют и вакуумируют образцы при давлении 1333 Па в течение 20 минут. После завершения данной операции шкаф заполняют из баллона через редуктор очищенным азотом и снова вакуумируют образцы в течение 20 минут при поддержании параметров первого этапа обработки. Затем образцы извлекают и после остывания закрывают заглушками. Активность угольного сорбента определяли по способу, описанному в примере 1. Согласно результатам испытания динамическая активность по бензолу составила мин.-53 (для активных углей АГ-2 и АГ-5 динамическая активность по бензолу составляет мин. - 40-55). Таким образом, предлагаемый способ позволяет возвратить функциональные свойства активного угля фильтрующе-поглощающих коробок противогазов после стратегического хранения. 23855 ФОРМУЛА ИЗОБРЕТЕНИЯ Способ обработки фильтрующее - поглощающих коробок противогазов, содержащих в качестве адсорбента активный уголь, отличающийся тем, что осуществляют вакуумирование при остаточном давлении 266 - 1333 Па и температуре 100 - 120 С,затем после обработки азотом, проводят повторное вакуумирование также при давлении 266 - 1333 Па и температуре 100 -120 С.
