Экстрактор для системы “твердое тело – жидкость”

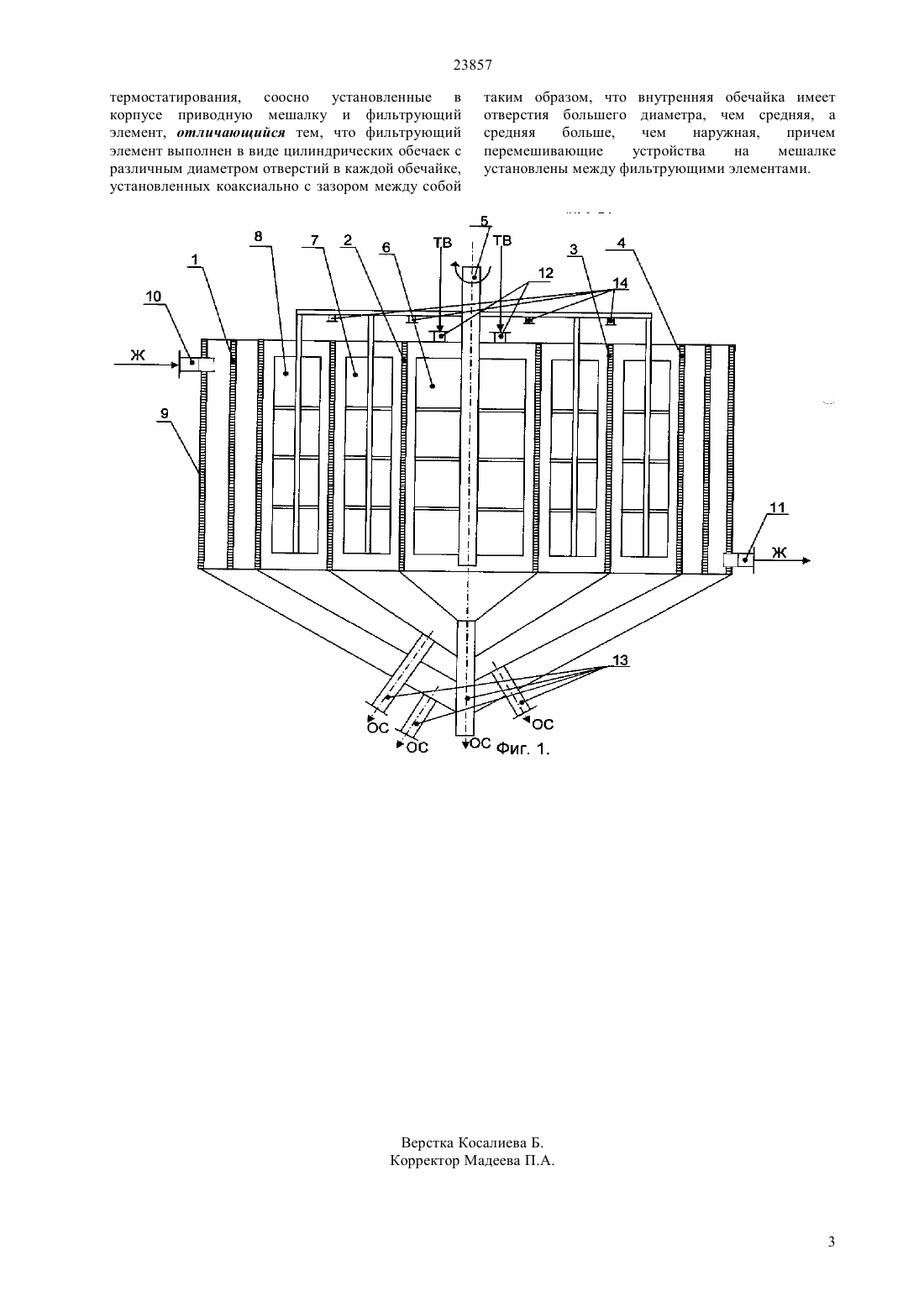

(51) 01 11/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сущность изобретения заключается в том, что в предложенной конструкции экстрактора предлагается фильтрующий элемент, изготовленный в виде полых цилиндрических обечаек разного диаметра с отверстиями одного размера в каждой обечайке и установленных коаксиально на определенном расстоянии таким образом, что внутренняя обечайка имеет отверстия большего размера, чем промежуточная, а промежуточная большего, чем наружная, а перемешивающие устройства на мешалке установлены между фильтрующими элементами. Таким образом, предлагаемый экстрактор для системы твердое тело-жидкость позволяет интенсифицировать процесс экстракции путем совмещения процессов фракционирования и экстракции.(72) Голубев Владимир Григорьевич Каракбаев Абдумажид Уринбасарович Балабеков Болат Чапаевич(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан(54) ЭКСТРАКТОР ДЛЯ СИСТЕМЫ ТВЕРДОЕ ТЕЛО - ЖИДКОСТЬ(57) Областью применения предлагаемого экстрактора для системы твердое тело-жидкость являются пищевая и химическая промышленность,металлургия, медицина парфюмерия. 23857 Изобретение относится к экстракционному оборудованию для системы твердое теложидкость и может быть использовано в пищевой и химической промышленности,металлургии,медицине и парфюмерии. Известен экстрактор для системы твердое теложидкость,содержащий вертикально расположенный цилиндрический корпус с технологическими патрубками и рубашкой термостатирования, соосно установленную в корпусе приводную мешалку, размещенные по периферии корпуса отбойники и размещенный в нижней части корпуса, соосный ему эллиптический фильтрующий элемент, отделяющий камеру для сбора экстракта. Причем,эллиптический фильтрующий элемент жестко закреплен на мешалке (Патент 2091120, кл 01 11/02,1997 г). Недостатком этого экстрактора является низкая надежность,связанная с забиванием пор фильтрующего элемента фракцией твердой фазы, а также малая производительность и низкая интенсивность процесса. Наиболее близким к предлагаемому изобретению является экстрактор, содержащий вертикально расположенный цилиндрический корпус с технологическими патрубками и рубашкой термостатирования. соосно установленную в корпусе приводную мешалку, размещенные по периферии корпуса отбойники. Жестко закрепленный в нижней части корпуса соосный ему эллиптический фильтрующий элемент, отделяющий камеру для сбора экстракта. Закрепленную на мешалке скребковую щетку для очистки поверхности фильтрующего элемента (А.с. СССР 1741851, кл. В 01 11/02, 1992 г.). Недостатком этого экстрактора является низкая интенсивность процесса и малая производительность. Задачей предлагаемого изобретения является разработка конструкции экстрактора с высокой интенсивностью процесса путем совмещения в нем процессов фракционирования твердого материала и экстракции. Технический результат - интенсификация процесса экстракции. Поставленная задача достигается тем, что в предлагаемом аппарате, содержащем вертикально расположенный цилиндрический корпус с технологическими патрубками и рубашкой термостатирования, соосно установленную в корпусе приводную мешалку и фильтрующие элементы, согласно изобретению, фильтрующие элементы в виде цилиндрических обечаек с различными диаметром отверстий в каждой обечайке установлены коаксиально с определенным промежутком таким образом, что внутренняя обечайка имеет отверстия большего диаметра, чем промежуточная, а промежуточная обечайка имеет диаметр отверстий больше, чем у наружной обечайки. В промежутке между обечайками и во внутренней обечайке на валу расположены перемешивающие устройства. Каждая обечайка снабжена индивидуальным патрубком вывода осадка. Эффективность работы аппарата достигается тем, что разделение твердого материала по фракциям осуществляется одновременно с процессом экстракции. Это позволяет организовать процесс таким образом, что крупнодисперсный материал обрабатывается жидкостью более длительное время, чем мелкодисперсный. В совокупности это значительно интенсифицируют процесс экстракции в аппарате. Для эффективности процесса фракционирования твердого материала используются перемешивающие устройства. Использование патрубка в каждой обечайке позволяет выводить прореагировавший твердый материал в виде осадка индивидуально, без взаимного влияния. На чертеже (фиг. 1) изображен общий вид экстрактора. Экстрактор содержит корпус 1 с установленными в нм фильтрующими элементами в виде цилиндрических обечаек 2, 3 и 4. В каждой обечайке установлены перемешивающие устройства 6, 7 и 8. Все перемешивающие устройства получают вращение от приводного вала 5. Твердое вещество поступает в аппарат через патрубки 12, а жидкость подается в аппарат через патрубки 10 и 14. Выход экстракта осуществляется через патрубок 11, а выход осадка - через патрубки 13. Аппарат снабжен рубашкой термостатирования 9. Твердый материал через патрубки 12 подается во внутреннюю цилиндрическую обечайку 2. Одновременно через патрубки 10 и 14 в аппарат подается жидкость. Вал 5, вращаясь, передает вращение закрепленному на нем перемешивающему устройству 6, которое способствует процессу фракционирования твердого материала через фильтрационную обечайку 2. Частицы твердого материала, не прошедшие через отверстия обечайки,остаются внутри обечайки, а частицы твердого материала, прошедшие через отверстия внутренней обечайки, попадают в среднюю обечайку 3, где осуществляется аналогичный процессу фракционирования. Таким образом, во внутренней обечайке 2 остаются более крупные частицы твердого материала, а во всех последующих обечайках - более мелкие частицы, т.е. в самой дальней от центра обечайке будут накапливаться самые мелкие частицы. Разделение частиц по фракциям и постоянное их перемешивание в жидкой среде способствует интенсификацию процесса экстракции, т.к. позволяют их смачивать в кратчайшее время и этим интенсифицируется процесс экстракции. Прореагировавший твердый материал или шрот удаляется через патрубки в нижней конической части фильтрующей обечайки по мере его накоплении. ФОРМУЛА ИЗОБРЕТЕНИЯ Экстрактор для системы твердое теложидкость,содержащий вертикально расположенный цилиндрический корпус с технологическими патрубками и рубашкой 2 23857 термостатирования, соосно установленные в корпусе приводную мешалку и фильтрующий элемент, отличающийся тем, что фильтрующий элемент выполнен в виде цилиндрических обечаек с различным диаметром отверстий в каждой обечайке,установленных коаксиально с зазором между собой таким образом, что внутренняя обечайка имеет отверстия большего диаметра, чем средняя, а средняя больше,чем наружная,причем перемешивающие устройства на мешалке установлены между фильтрующими элементами.
