Пневматический мотор

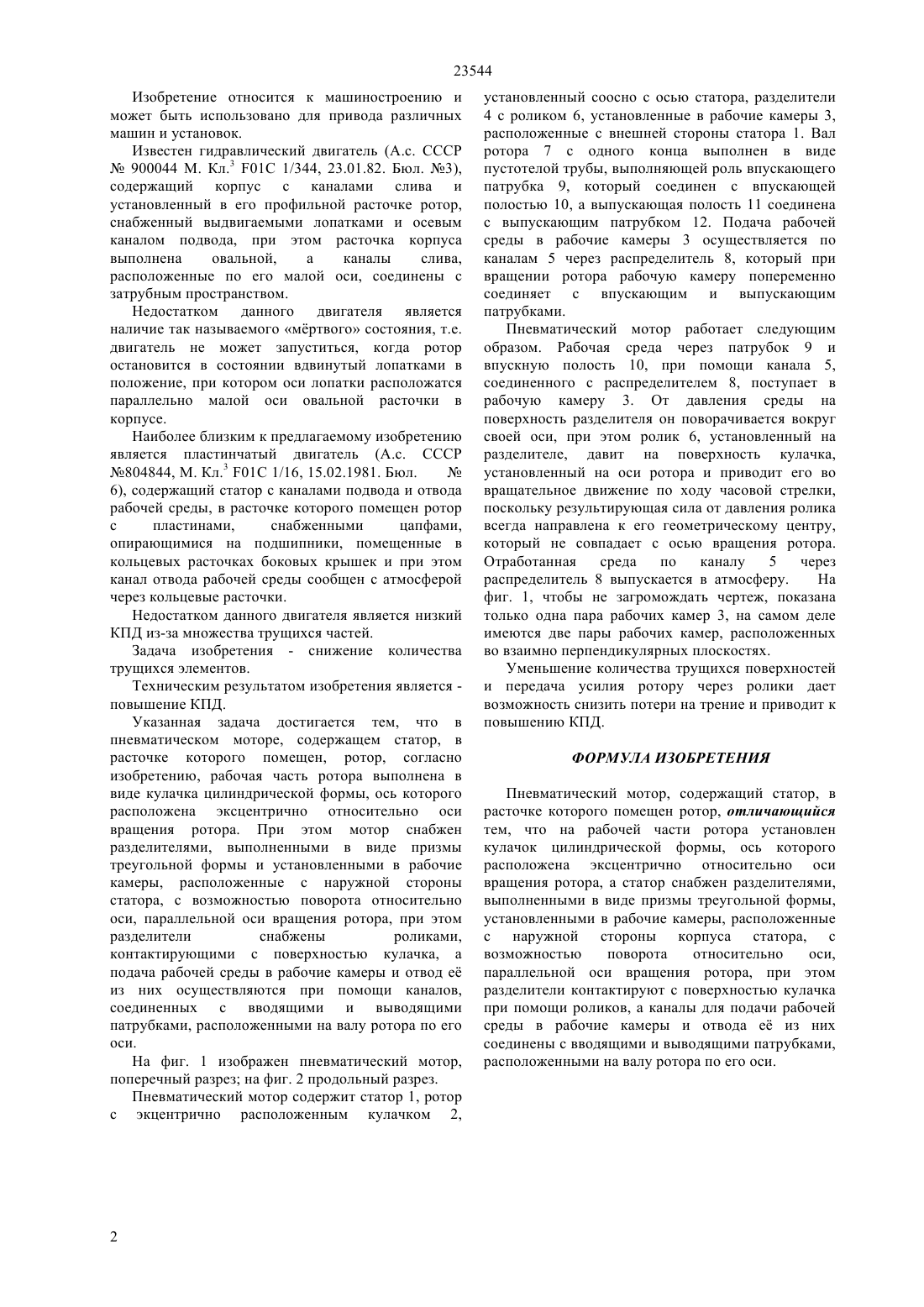

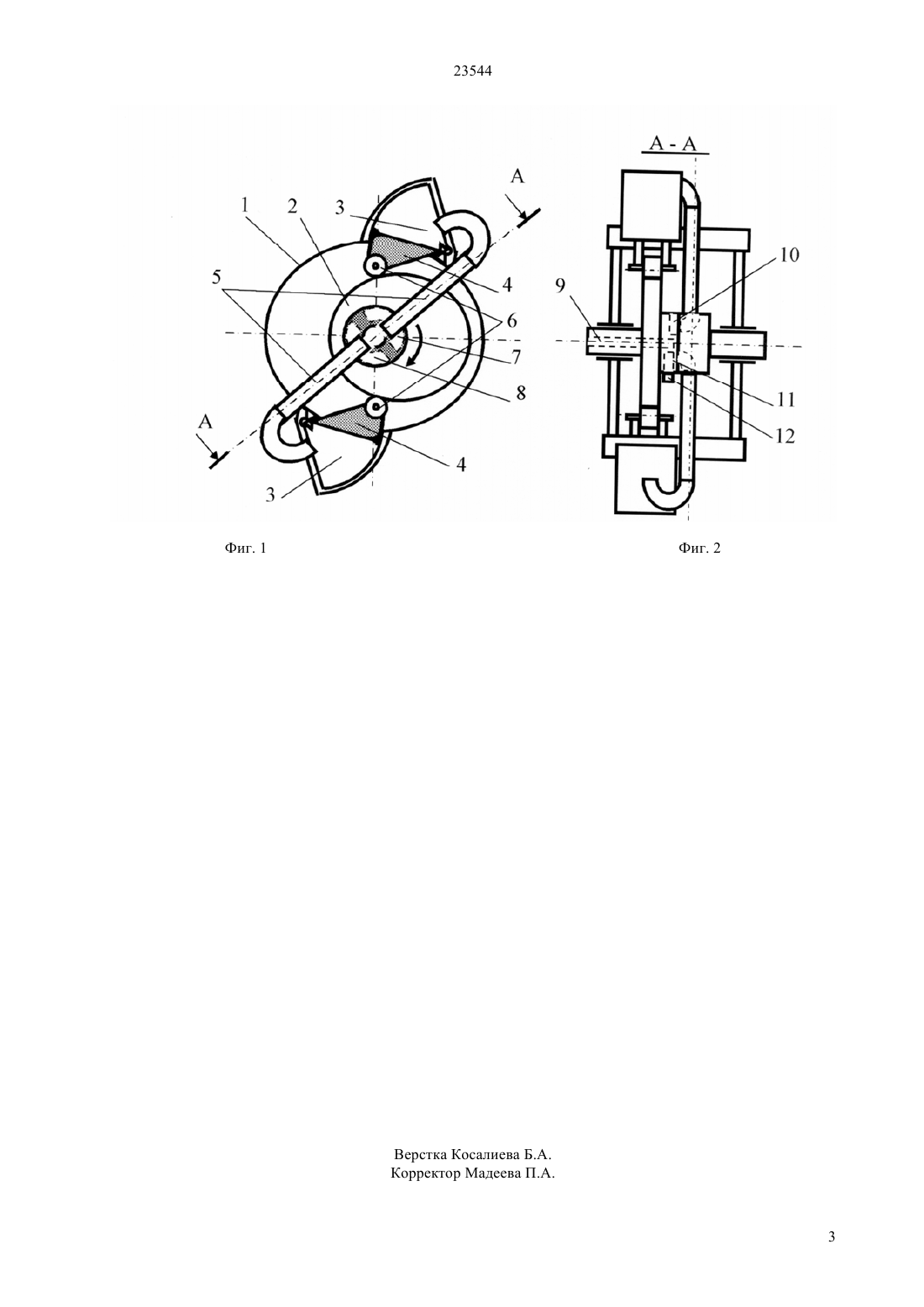

(51) 01 1/344 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ рабочей части ротора установлен кулачок цилиндрической формы, ось которого расположена эксцентрично, относительно оси вращения ротора. А статор снабжен разделителями, выполненными в виде призмы треугольной формы, установленными в рабочие камеры, расположенные с наружной стороны статора, с возможностью поворота относительно оси, параллельной оси вращения ротора, а для подачи рабочей среды в рабочие камеры и отвода е из них выполнены каналы,соединенные с вводящими и выводящими патрубками, расположенными на валу ротора по его оси. При этом разделители контактируют с поверхностью кулачка при помощи роликов, что снижает силы трения и повышает КПД.(72) Арапов Батырбек Арапов Бауржан Батырбекович Арапов Нуржан Батырбекович(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(57) Изобретение относится к машиностроению и может быть использовано для привода генераторов и других силовых установок. В пневматическом моторе, содержащем статор,ротор, установленный в нем соосно с ним, на 23544 Изобретение относится к машиностроению и может быть использовано для привода различных машин и установок. Известен гидравлический двигатель (А.с. СССР 900044 М. Кл.3 01 С 1/344, 23.01.82. Бюл. 3),содержащий корпус с каналами слива и установленный в его профильной расточке ротор,снабженный выдвигаемыми лопатками и осевым каналом подвода, при этом расточка корпуса выполнена овальной,а каналы слива,расположенные по его малой оси, соединены с затрубным пространством. Недостатком данного двигателя является наличие так называемого мртвого состояния, т.е. двигатель не может запуститься, когда ротор остановится в состоянии вдвинутый лопатками в положение, при котором оси лопатки расположатся параллельно малой оси овальной расточки в корпусе. Наиболее близким к предлагаемому изобретению является пластинчатый двигатель (А.с. СССР 804844, М. Кл.3 01 С 1/16, 15.02.1981. Бюл. 6), содержащий статор с каналами подвода и отвода рабочей среды, в расточке которого помещен ротор с пластинами,снабженными цапфами,опирающимися на подшипники, помещенные в кольцевых расточках боковых крышек и при этом канал отвода рабочей среды сообщен с атмосферой через кольцевые расточки. Недостатком данного двигателя является низкий КПД из-за множества трущихся частей. Задача изобретения - снижение количества трущихся элементов. Техническим результатом изобретения является повышение КПД. Указанная задача достигается тем, что в пневматическом моторе, содержащем статор, в расточке которого помещен, ротор, согласно изобретению, рабочая часть ротора выполнена в виде кулачка цилиндрической формы, ось которого расположена эксцентрично относительно оси вращения ротора. При этом мотор снабжен разделителями, выполненными в виде призмы треугольной формы и установленными в рабочие камеры, расположенные с наружной стороны статора, с возможностью поворота относительно оси, параллельной оси вращения ротора, при этом разделители снабжены роликами,контактирующими с поверхностью кулачка, а подача рабочей среды в рабочие камеры и отвод е из них осуществляются при помощи каналов,соединенных с вводящими и выводящими патрубками, расположенными на валу ротора по его оси. На фиг. 1 изображен пневматический мотор,поперечный разрез на фиг. 2 продольный разрез. Пневматический мотор содержит статор 1, ротор с экцентрично расположенным кулачком 2, 2 установленный соосно с осью статора, разделители 4 с роликом 6, установленные в рабочие камеры 3,расположенные с внешней стороны статора 1. Вал ротора 7 с одного конца выполнен в виде пустотелой трубы, выполняющей роль впускающего патрубка 9, который соединен с впускающей полостью 10, а выпускающая полость 11 соединена с выпускающим патрубком 12. Подача рабочей среды в рабочие камеры 3 осуществляется по каналам 5 через распределитель 8, который при вращении ротора рабочую камеру попеременно соединяет с впускающим и выпускающим патрубками. Пневматический мотор работает следующим образом. Рабочая среда через патрубок 9 и впускную полость 10, при помощи канала 5,соединенного с распределителем 8, поступает в рабочую камеру 3. От давления среды на поверхность разделителя он поворачивается вокруг своей оси, при этом ролик 6, установленный на разделителе, давит на поверхность кулачка,установленный на оси ротора и приводит его во вращательное движение по ходу часовой стрелки,поскольку результирующая сила от давления ролика всегда направлена к его геометрическому центру,который не совпадает с осью вращения ротора. Отработанная среда по каналу 5 через распределитель 8 выпускается в атмосферу. На фиг. 1, чтобы не загромождать чертеж, показана только одна пара рабочих камер 3, на самом деле имеются две пары рабочих камер, расположенных во взаимно перпендикулярных плоскостях. Уменьшение количества трущихся поверхностей и передача усилия ротору через ролики дает возможность снизить потери на трение и приводит к повышению КПД. ФОРМУЛА ИЗОБРЕТЕНИЯ Пневматический мотор, содержащий статор, в расточке которого помещен ротор, отличающийся тем, что на рабочей части ротора установлен кулачок цилиндрической формы, ось которого расположена эксцентрично относительно оси вращения ротора, а статор снабжен разделителями,выполненными в виде призмы треугольной формы,установленными в рабочие камеры, расположенные с наружной стороны корпуса статора, с возможностью поворота относительно оси,параллельной оси вращения ротора, при этом разделители контактируют с поверхностью кулачка при помощи роликов, а каналы для подачи рабочей среды в рабочие камеры и отвода е из них соединены с вводящими и выводящими патрубками,расположенными на валу ротора по его оси.
