Устройство для создания воздушной завесы шахтного всасывающего ствола

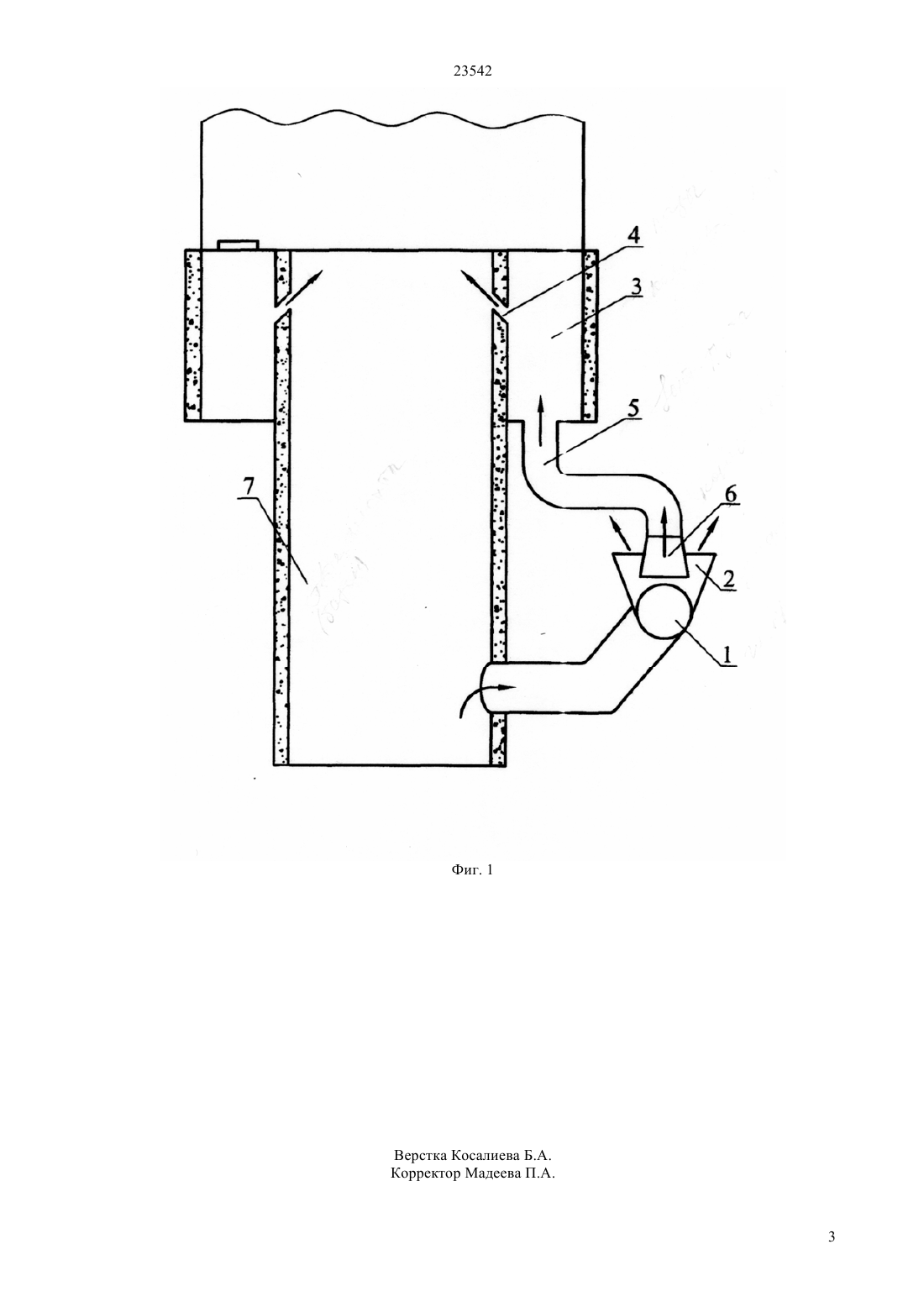

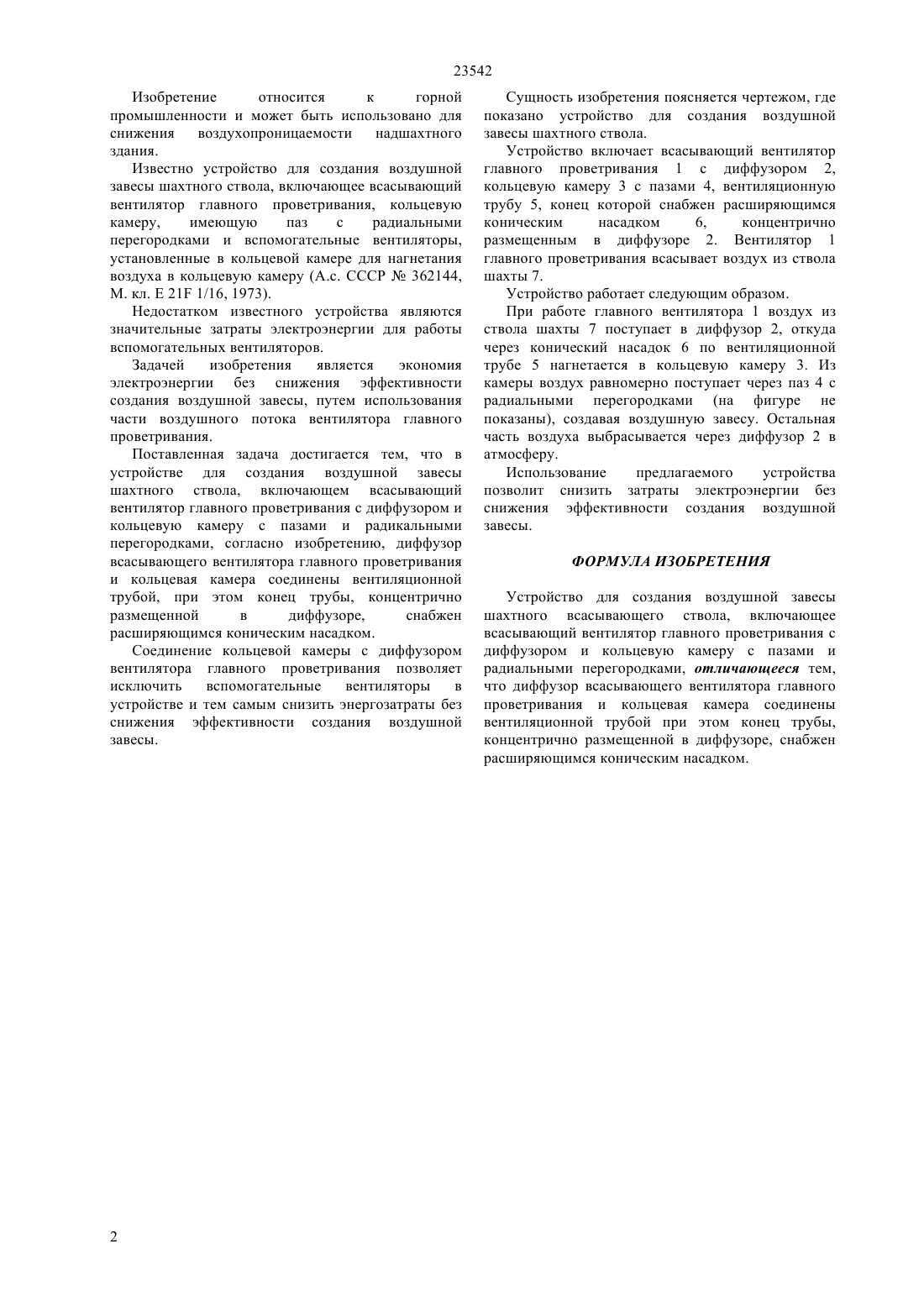

(51) 21 1/16 (2009.01) 21 7/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к горной промышленности и может быть использовано для снижения воздухопроницаемости надшахтного здания. Задача изобретения - экономия электроэнергии без снижения эффективности создания воздушной завесы путем использования части воздушного потока вентилятора главного проветривания. Для этого в устройстве для создания воздушной завесы шахтного ствола, включающем всасывающий вентилятор главного проветривания с диффузором и кольцевую камеру с пазами и радиальными перегородками,диффузор всасывающего вентилятора главного проветривания и кольцевая камера соединены вентиляционной трубой, при этом конец трубы, концентрично размещенной в диффузоре, снабжен расширяющимся коническим насадком.(72) Сарсекенова Зоя Киналдиновна Кольцова Ольга Ильинична Стрельчук Николай Сергеевич(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ВОЗДУШНОЙ ЗАВЕСЫ ШАХТНОГО ВСАСЫВАЮЩЕГО СТВОЛА 23542 Изобретение относится к горной промышленности и может быть использовано для снижения воздухопроницаемости надшахтного здания. Известно устройство для создания воздушной завесы шахтного ствола, включающее всасывающий вентилятор главного проветривания, кольцевую камеру,имеющую паз с радиальными перегородками и вспомогательные вентиляторы,установленные в кольцевой камере для нагнетания воздуха в кольцевую камеру (А.с. СССР 362144,М. кл. Е 21 1/16, 1973). Недостатком известного устройства являются значительные затраты электроэнергии для работы вспомогательных вентиляторов. Задачей изобретения является экономия электроэнергии без снижения эффективности создания воздушной завесы, путем использования части воздушного потока вентилятора главного проветривания. Поставленная задача достигается тем, что в устройстве для создания воздушной завесы шахтного ствола, включающем всасывающий вентилятор главного проветривания с диффузором и кольцевую камеру с пазами и радикальными перегородками, согласно изобретению, диффузор всасывающего вентилятора главного проветривания и кольцевая камера соединены вентиляционной трубой, при этом конец трубы, концентрично размещенной в диффузоре,снабжен расширяющимся коническим насадком. Соединение кольцевой камеры с диффузором вентилятора главного проветривания позволяет исключить вспомогательные вентиляторы в устройстве и тем самым снизить энергозатраты без снижения эффективности создания воздушной завесы. Сущность изобретения поясняется чертежом, где показано устройство для создания воздушной завесы шахтного ствола. Устройство включает всасывающий вентилятор главного проветривания 1 с диффузором 2,кольцевую камеру 3 с пазами 4, вентиляционную трубу 5, конец которой снабжен расширяющимся коническим насадком 6,концентрично размещенным в диффузоре 2. Вентилятор 1 главного проветривания всасывает воздух из ствола шахты 7. Устройство работает следующим образом. При работе главного вентилятора 1 воздух из ствола шахты 7 поступает в диффузор 2, откуда через конический насадок 6 по вентиляционной трубе 5 нагнетается в кольцевую камеру 3. Из камеры воздух равномерно поступает через паз 4 с радиальными перегородками (на фигуре не показаны), создавая воздушную завесу. Остальная часть воздуха выбрасывается через диффузор 2 в атмосферу. Использование предлагаемого устройства позволит снизить затраты электроэнергии без снижения эффективности создания воздушной завесы. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для создания воздушной завесы шахтного всасывающего ствола, включающее всасывающий вентилятор главного проветривания с диффузором и кольцевую камеру с пазами и радиальными перегородками, отличающееся тем,что диффузор всасывающего вентилятора главного проветривания и кольцевая камера соединены вентиляционной трубой при этом конец трубы,концентрично размещенной в диффузоре, снабжен расширяющимся коническим насадком.
