Устройство для проветривания тупиковой выработки при работе в ней самоходного оборудования

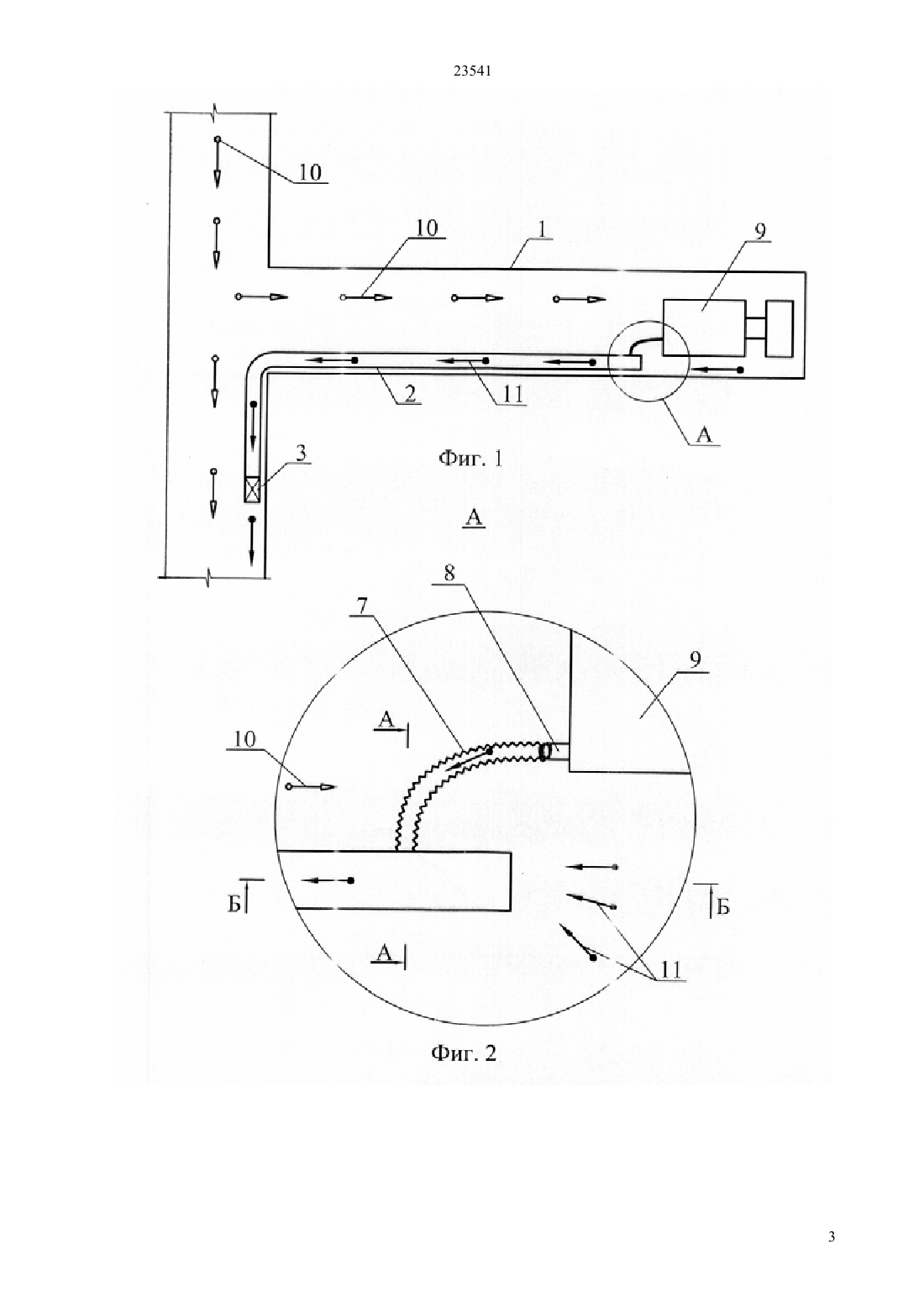

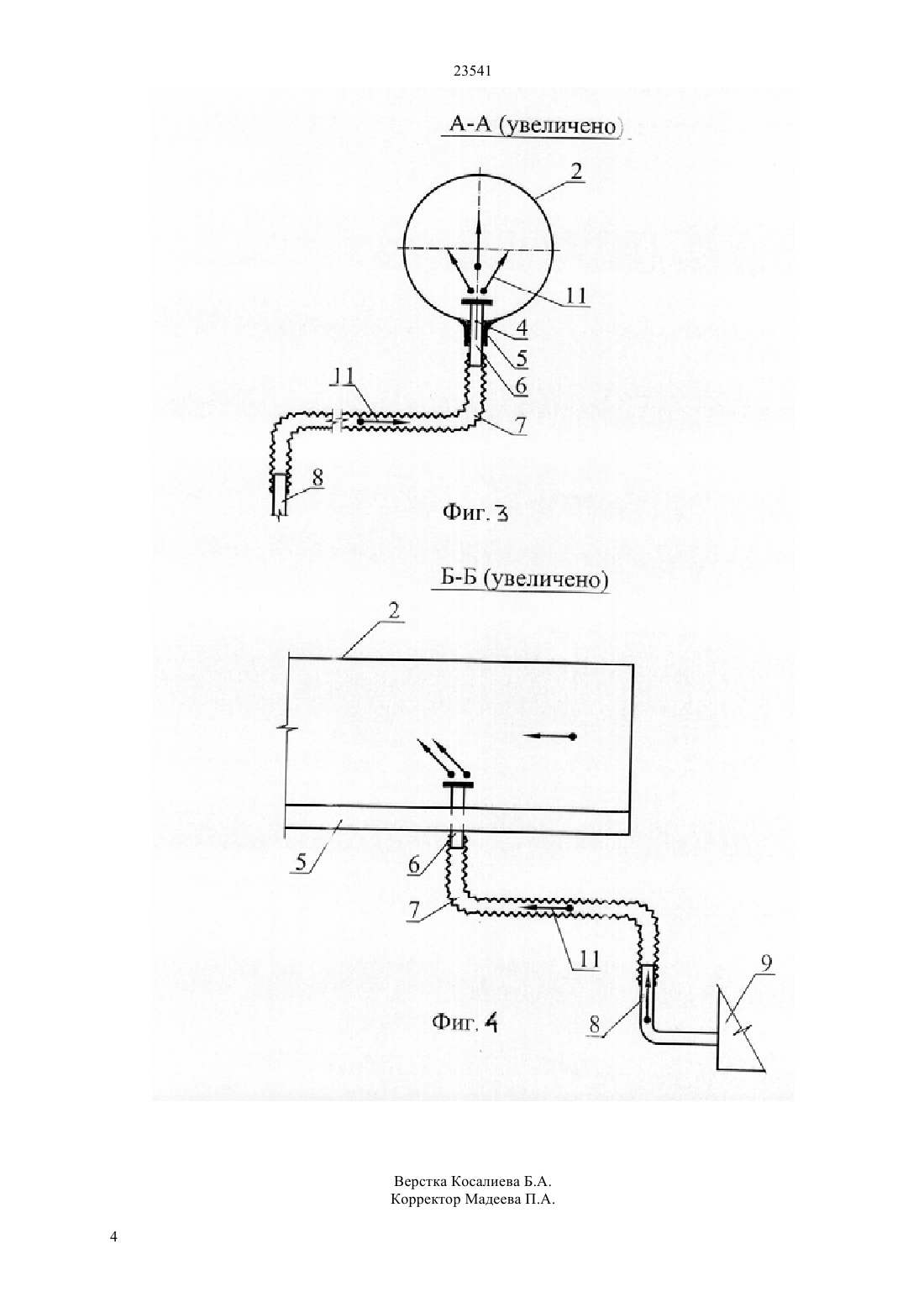

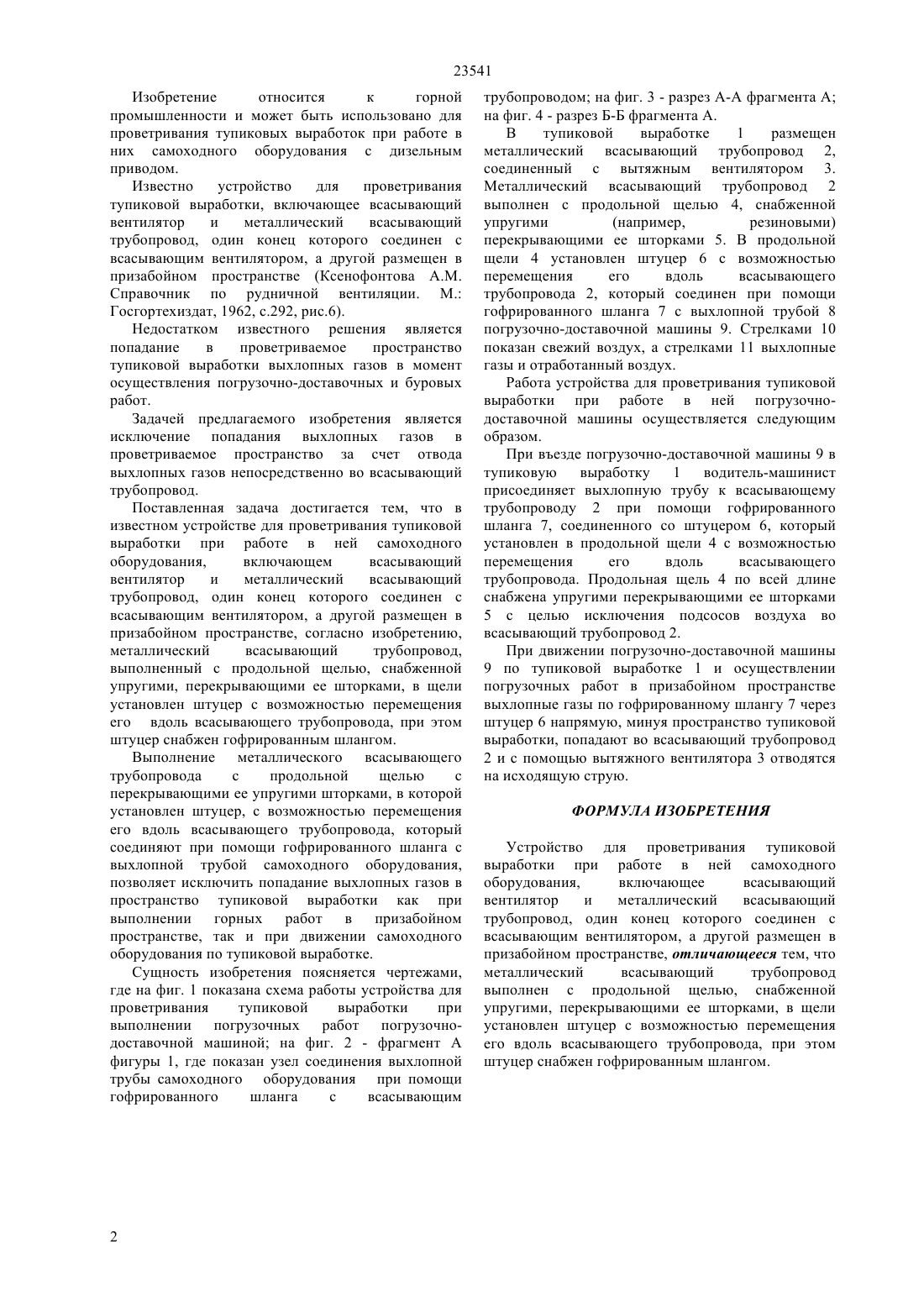

(51) 21 1/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ проветривания тупиковых выработок при работе в них самоходного оборудования с дизельным приводом. Для исключение попадания выхлопных газов в проветриваемое пространство за счет отвода выхлопных газов непосредственно во всасывающий трубопровод, в известном устройстве для проветривания тупиковой выработки при работе в ней самоходного оборудования, включающем всасывающий вентилятор и металлический всасывающий трубопровод, один конец которого соединен с всасывающим вентилятором, а другой размещен в призабойном пространстве, согласно изобретению,металлический всасывающий трубопровод, выполненный с продольной щелью,снабженной упругими, перекрывающими ее шторками, в щели установлен штуцер с возможностью перемещения его вдоль всасывающего трубопровода, при этом штуцер снабжен гофрированным шлангом для соединения его с выхлопной трубой самоходного оборудования.(72) Стрельчук Николай Сергеевич Кольцова Ольга Ильинична Крючкова Людмила Евгеньевна Бекежанов Ескендир Баймуканович(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(56) Ксенофонтова Справочник по рудничной вентиляции.-М. Госгортехиздат, 1962, с. 292, рис.6.(54) УСТРОЙСТВО ДЛЯ ПРОВЕТРИВАНИЯ ТУПИКОВОЙ ВЫРАБОТКИ ПРИ РАБОТЕ В НЕЙ САМОХОДНОГО ОБОРУДОВАНИЯ(57) Изобретение относится к горной промышленности и может быть использовано для 23541 Изобретение относится к горной промышленности и может быть использовано для проветривания тупиковых выработок при работе в них самоходного оборудования с дизельным приводом. Известно устройство для проветривания тупиковой выработки, включающее всасывающий вентилятор и металлический всасывающий трубопровод, один конец которого соединен с всасывающим вентилятором, а другой размещен в призабойном пространстве (Ксенофонтова Справочник по рудничной вентиляции. М. Госгортехиздат, 1962, с.292, рис.6). Недостатком известного решения является попадание в проветриваемое пространство тупиковой выработки выхлопных газов в момент осуществления погрузочно-доставочных и буровых работ. Задачей предлагаемого изобретения является исключение попадания выхлопных газов в проветриваемое пространство за счет отвода выхлопных газов непосредственно во всасывающий трубопровод. Поставленная задача достигается тем, что в известном устройстве для проветривания тупиковой выработки при работе в ней самоходного оборудования,включающем всасывающий вентилятор и металлический всасывающий трубопровод, один конец которого соединен с всасывающим вентилятором, а другой размещен в призабойном пространстве, согласно изобретению,металлический всасывающий трубопровод,выполненный с продольной щелью, снабженной упругими, перекрывающими ее шторками, в щели установлен штуцер с возможностью перемещения его вдоль всасывающего трубопровода, при этом штуцер снабжен гофрированным шлангом. Выполнение металлического всасывающего трубопровода с продольной щелью с перекрывающими ее упругими шторками, в которой установлен штуцер, с возможностью перемещения его вдоль всасывающего трубопровода, который соединяют при помощи гофрированного шланга с выхлопной трубой самоходного оборудования,позволяет исключить попадание выхлопных газов в пространство тупиковой выработки как при выполнении горных работ в призабойном пространстве, так и при движении самоходного оборудования по тупиковой выработке. Сущность изобретения поясняется чертежами,где на фиг. 1 показана схема работы устройства для проветривания тупиковой выработки при выполнении погрузочных работ погрузочнодоставочной машиной на фиг. 2 - фрагмент А фигуры 1, где показан узел соединения выхлопной трубы самоходного оборудования при помощи гофрированного шланга с всасывающим трубопроводом на фиг. 3 - разрез А-А фрагмента А на фиг. 4 - разрез Б-Б фрагмента А. В тупиковой выработке 1 размещен металлический всасывающий трубопровод 2,соединенный с вытяжным вентилятором 3. Металлический всасывающий трубопровод 2 выполнен с продольной щелью 4, снабженной упругими(например,резиновыми) перекрывающими ее шторками 5. В продольной щели 4 установлен штуцер 6 с возможностью перемещения его вдоль всасывающего трубопровода 2, который соединен при помощи гофрированного шланга 7 с выхлопной трубой 8 погрузочно-доставочной машины 9. Стрелками 10 показан свежий воздух, а стрелками 11 выхлопные газы и отработанный воздух. Работа устройства для проветривания тупиковой выработки при работе в ней погрузочнодоставочной машины осуществляется следующим образом. При въезде погрузочно-доставочной машины 9 в тупиковую выработку 1 водитель-машинист присоединяет выхлопную трубу к всасывающему трубопроводу 2 при помощи гофрированного шланга 7, соединенного со штуцером 6, который установлен в продольной щели 4 с возможностью перемещения его вдоль всасывающего трубопровода. Продольная щель 4 по всей длине снабжена упругими перекрывающими ее шторками 5 с целью исключения подсосов воздуха во всасывающий трубопровод 2. При движении погрузочно-доставочной машины 9 по тупиковой выработке 1 и осуществлении погрузочных работ в призабойном пространстве выхлопные газы по гофрированному шлангу 7 через штуцер 6 напрямую, минуя пространство тупиковой выработки, попадают во всасывающий трубопровод 2 и с помощью вытяжного вентилятора 3 отводятся на исходящую струю. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для проветривания тупиковой выработки при работе в ней самоходного оборудования,включающее всасывающий вентилятор и металлический всасывающий трубопровод, один конец которого соединен с всасывающим вентилятором, а другой размещен в призабойном пространстве, отличающееся тем, что металлический всасывающий трубопровод выполнен с продольной щелью, снабженной упругими, перекрывающими ее шторками, в щели установлен штуцер с возможностью перемещения его вдоль всасывающего трубопровода, при этом штуцер снабжен гофрированным шлангом.
