Устройство для повышения разрядных напряжений проходных изоляторов наружной установки

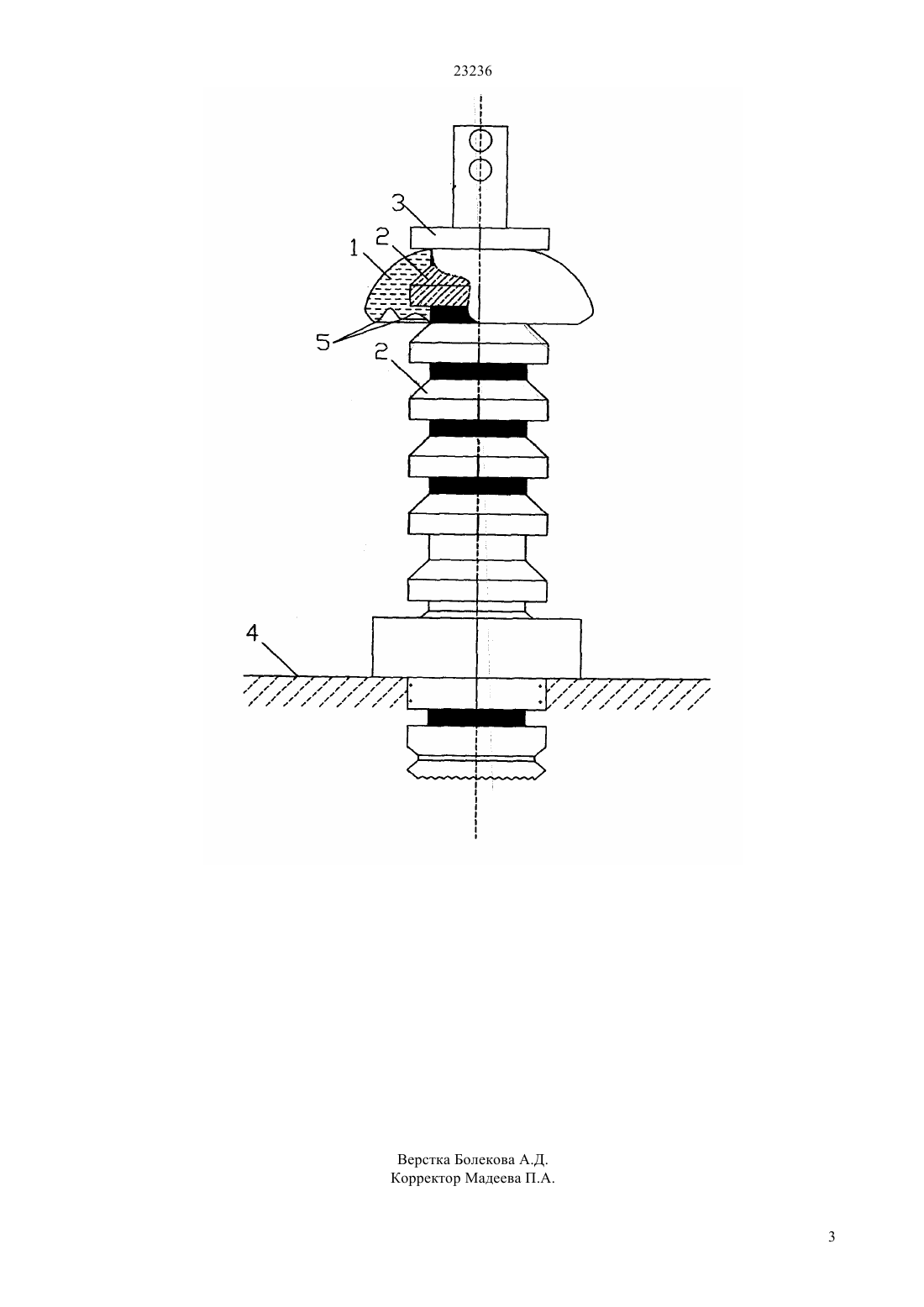

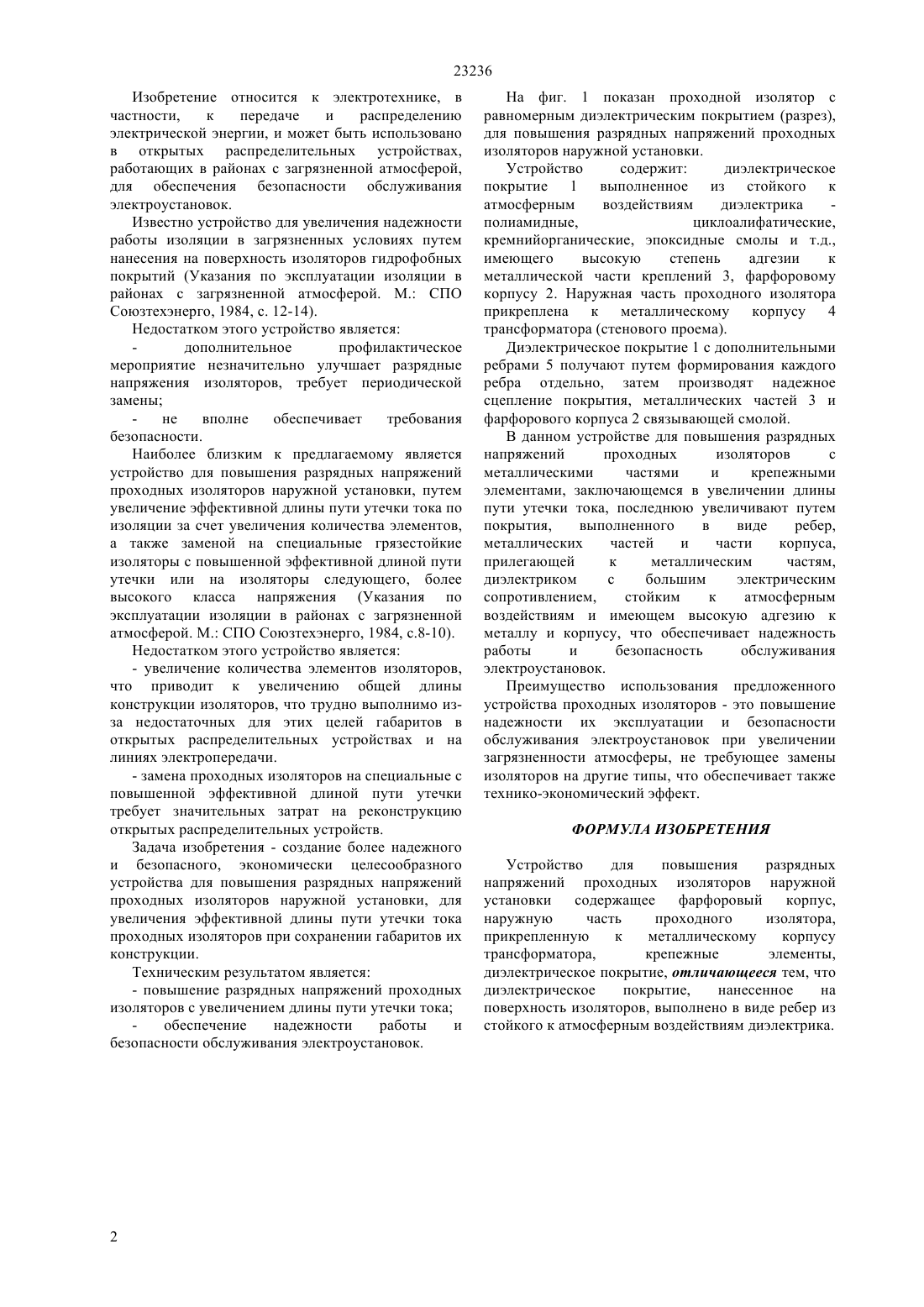

(51) 01 7/28 (2009.01) 01 7/26 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Диэлектрическое покрытие 1 с дополнительным ребрами 5 получают путем формирования каждого ребра отдельно, затем производят надежное сцепление покрытия, металлических частей 3 фарфорового корпуса 2 связывающей смолой. В данном устройстве для повышения разрядных напряжений проходных изоляторов с металлическими частями и крепежными элементами, заключающемся в увеличении длины пути утечки тока, последнюю увеличивают путем покрытия,выполненного в виде ребер,металлических частей и части корпуса,прилегающей к металлическим частям,диэлектриком с большим электрическим сопротивлением,стойким к атмосферным воздействиям и имеющим высокую адгезию к металлу и корпусу, что обеспечивает надежность работы и безопасность обслуживания электроустановок. Преимущество использования предложенного устройства проходных изоляторовэто повышение надежности их эксплуатации и безопасности обслуживания электроустановок при увеличении загрязненности атмосферы, не требующее замены изоляторов на другие типы, что обеспечивает также технико-экономический эффект.(72) Дюсебаев Марат Канафиевич Борисов Владимир Николаевич Абдимуратов Жубанышбай Суйнуллаевич(73) Некоммерческое Акционерное общество Алматинский университет энергетики и связи(54) УСТРОЙСТВО ДЛЯ ПОВЫШЕНИЯ РАЗРЯДНЫХ НАПРЯЖЕНИЙ ПРОХОДНЫХ ИЗОЛЯТОРОВ НАРУЖНОЙ УСТАНОВКИ(57) Изобретение относится к электротехнике, в частности,к передаче и распределению электрической энергии, и может быть использовано в открытых распределительных устройствах,работающих в районах с загрязненной атмосферой,для обеспечения безопасности обслуживания электроустановок. Устройство содержит диэлектрическое покрытие 1 выполненное из стойкого к атмосферным воздействиям диэлектрика полиамидные,циклоалифатические,кремнийорганические, эпоксидные смолы и т.д.,имеющего высокую степень адгезии к металлической части креплений 3, фарфоровому корпусу 2. Наружная часть проходного изолятора прикреплена к металлическому корпусу 4 трансформатора (стенового проема). 23236 Изобретение относится к электротехнике, в частности,к передаче и распределению электрической энергии, и может быть использовано в открытых распределительных устройствах,работающих в районах с загрязненной атмосферой,для обеспечения безопасности обслуживания электроустановок. Известно устройство для увеличения надежности работы изоляции в загрязненных условиях путем нанесения на поверхность изоляторов гидрофобных покрытий (Указания по эксплуатации изоляции в районах с загрязненной атмосферой. М. СПО Союзтехэнерго, 1984, с. 12-14). Недостатком этого устройство является дополнительное профилактическое мероприятие незначительно улучшает разрядные напряжения изоляторов, требует периодической замены не вполне обеспечивает требования безопасности. Наиболее близким к предлагаемому является устройство для повышения разрядных напряжений проходных изоляторов наружной установки, путем увеличение эффективной длины пути утечки тока по изоляции за счет увеличения количества элементов,а также заменой на специальные грязестойкие изоляторы с повышенной эффективной длиной пути утечки или на изоляторы следующего, более высокого класса напряжения (Указания по эксплуатации изоляции в районах с загрязненной атмосферой. М. СПО Союзтехэнерго, 1984, с.8-10). Недостатком этого устройство является- увеличение количества элементов изоляторов,что приводит к увеличению общей длины конструкции изоляторов, что трудно выполнимо изза недостаточных для этих целей габаритов в открытых распределительных устройствах и на линиях электропередачи.- замена проходных изоляторов на специальные с повышенной эффективной длиной пути утечки требует значительных затрат на реконструкцию открытых распределительных устройств. Задача изобретения - создание более надежного и безопасного, экономически целесообразного устройства для повышения разрядных напряжений проходных изоляторов наружной установки, для увеличения эффективной длины пути утечки тока проходных изоляторов при сохранении габаритов их конструкции. Техническим результатом является- повышение разрядных напряжений проходных изоляторов с увеличением длины пути утечки тока обеспечение надежности работы и безопасности обслуживания электроустановок. На фиг. 1 показан проходной изолятор с равномерным диэлектрическим покрытием (разрез),для повышения разрядных напряжений проходных изоляторов наружной установки. Устройство содержит диэлектрическое покрытие 1 выполненное из стойкого к атмосферным воздействиям диэлектрика полиамидные,циклоалифатические,кремнийорганические, эпоксидные смолы и т.д.,имеющего высокую степень адгезии к металлической части креплений 3, фарфоровому корпусу 2. Наружная часть проходного изолятора прикреплена к металлическому корпусу 4 трансформатора (стенового проема). Диэлектрическое покрытие 1 с дополнительными ребрами 5 получают путем формирования каждого ребра отдельно, затем производят надежное сцепление покрытия, металлических частей 3 и фарфорового корпуса 2 связывающей смолой. В данном устройстве для повышения разрядных напряжений проходных изоляторов с металлическими частями и крепежными элементами, заключающемся в увеличении длины пути утечки тока, последнюю увеличивают путем покрытия,выполненного в виде ребер,металлических частей и части корпуса,прилегающей к металлическим частям,диэлектриком с большим электрическим сопротивлением,стойким к атмосферным воздействиям и имеющем высокую адгезию к металлу и корпусу, что обеспечивает надежность работы и безопасность обслуживания электроустановок. Преимущество использования предложенного устройства проходных изоляторов - это повышение надежности их эксплуатации и безопасности обслуживания электроустановок при увеличении загрязненности атмосферы, не требующее замены изоляторов на другие типы, что обеспечивает также технико-экономический эффект. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для повышения разрядных напряжений проходных изоляторов наружной установки содержащее фарфоровый корпус,наружную часть проходного изолятора,прикрепленную к металлическому корпусу трансформатора,крепежные элементы,диэлектрическое покрытие, отличающееся тем, что диэлектрическое покрытие,нанесенное на поверхность изоляторов, выполнено в виде ребер из стойкого к атмосферным воздействиям диэлектрика.
