Тензорезисторный способ измерения напряжений

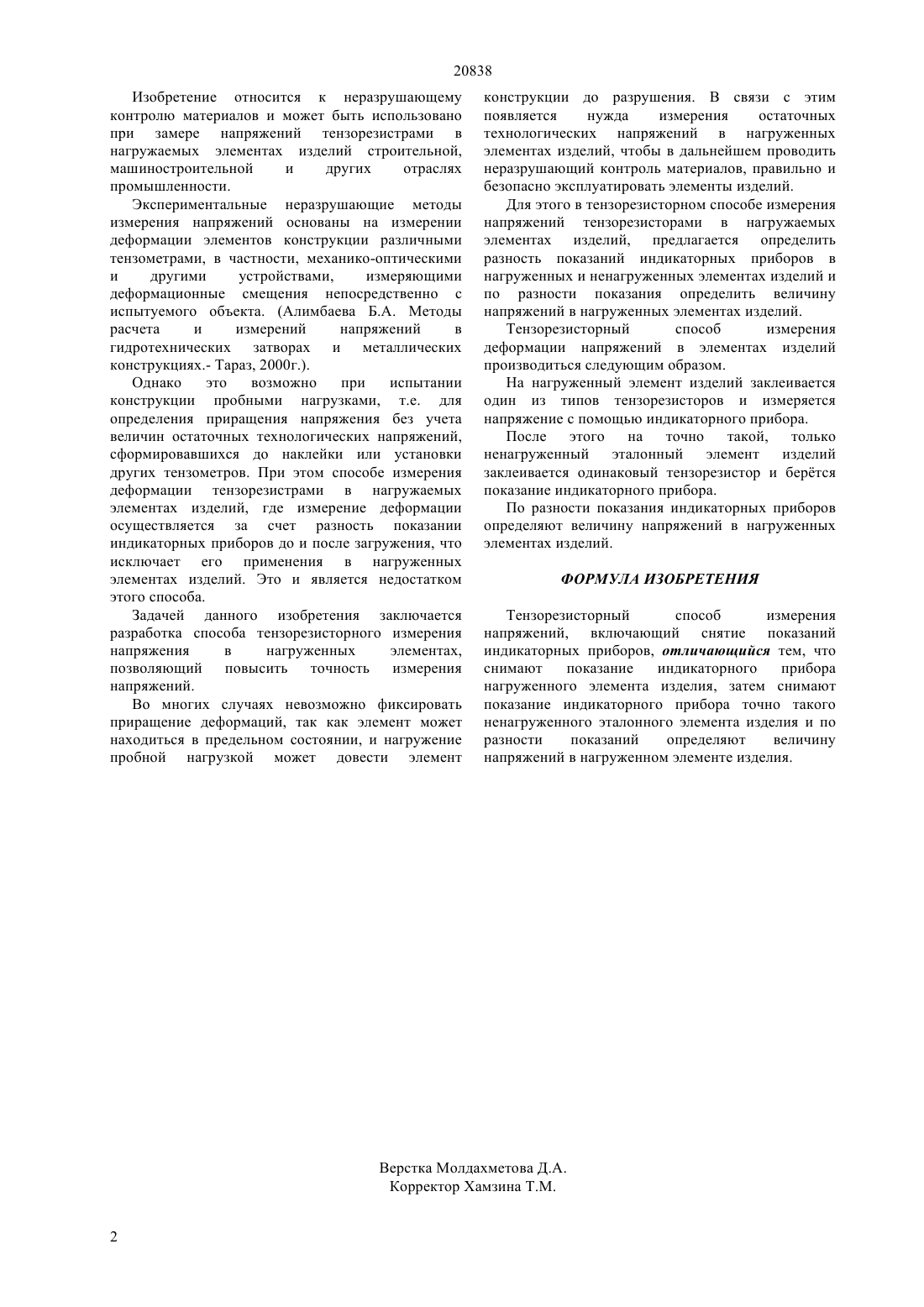

(51) 01 1/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к неразрушающему контролю материалов и может быть использовано при замере напряжений тензорезисторами в нагружаемых элементах изделий. Для повышения точности измерения напряжений тензорезисторным способом с учетом остаточных технологических напряжений,предлагается определять напряжение в нагруженном элементе изделия, затем - напряжение в точно таком ненагруженном эталонном элементе изделия, и по разности показаний,определять величину напряжений в нагруженном элементе изделия.(72) Алимбаев Базартай Алимбаевич Манапбаев Бауыржан Жарканбекович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) ТЕНЗОРЕЗИСТОРНЫЙ СПОСОБ ИЗМЕРЕНИЯ НАПРЯЖЕНИЙ 20838 Изобретение относится к неразрушающему контролю материалов и может быть использовано при замере напряжений тензорезистрами в нагружаемых элементах изделий строительной,машиностроительной и других отраслях промышленности. Экспериментальные неразрушающие методы измерения напряжений основаны на измерении деформации элементов конструкции различными тензометрами, в частности, механико-оптическими и другими устройствами,измеряющими деформационные смещения непосредственно с испытуемого объекта. (Алимбаева Б.А. Методы расчета и измерений напряжений в гидротехнических затворах и металлических конструкциях.- Тараз, 2000 г.). Однако это возможно при испытании конструкции пробными нагрузками, т.е. для определения приращения напряжения без учета величин остаточных технологических напряжений,сформировавшихся до наклейки или установки других тензометров. При этом способе измерения деформации тензорезистрами в нагружаемых элементах изделий, где измерение деформации осуществляется за счет разность показании индикаторных приборов до и после загружения, что исключает его применения в нагруженных элементах изделий. Это и является недостатком этого способа. Задачей данного изобретения заключается разработка способа тензорезисторного измерения напряжения в нагруженных элементах,позволяющий повысить точность измерения напряжений. Во многих случаях невозможно фиксировать приращение деформаций, так как элемент может находиться в предельном состоянии, и нагружение пробной нагрузкой может довести элемент конструкции до разрушения. В связи с этим появляется нужда измерения остаточных технологических напряжений в нагруженных элементах изделий, чтобы в дальнейшем проводить неразрушающий контроль материалов, правильно и безопасно эксплуатировать элементы изделий. Для этого в тензорезисторном способе измерения напряжений тензорезисторами в нагружаемых элементах изделий, предлагается определить разность показаний индикаторных приборов в нагруженных и ненагруженных элементах изделий и по разности показания определить величину напряжений в нагруженных элементах изделий. Тензорезисторный способ измерения деформации напряжений в элементах изделий производиться следующим образом. На нагруженный элемент изделий заклеивается один из типов тензорезисторов и измеряется напряжение с помощью индикаторного прибора. После этого на точно такой, только ненагруженный эталонный элемент изделий заклеивается одинаковый тензорезистор и бертся показание индикаторного прибора. По разности показания индикаторных приборов определяют величину напряжений в нагруженных элементах изделий. ФОРМУЛА ИЗОБРЕТЕНИЯ Тензорезисторный способ измерения напряжений, включающий снятие показаний индикаторных приборов, отличающийся тем, что снимают показание индикаторного прибора нагруженного элемента изделия, затем снимают показание индикаторного прибора точно такого ненагруженного эталонного элемента изделия и по разности показаний определяют величину напряжений в нагруженном элементе изделия.
