Установка для определения электропроводности грунта

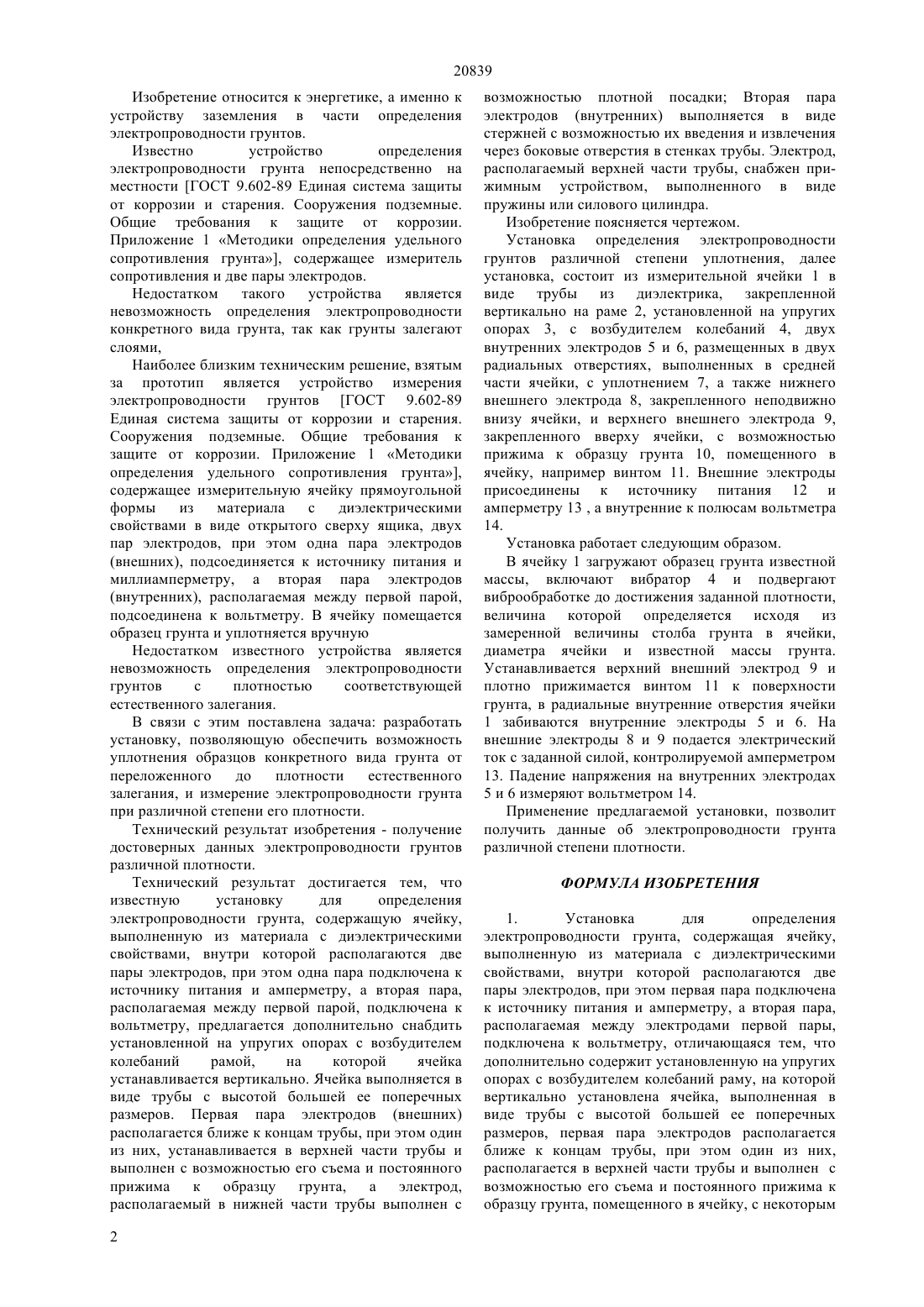

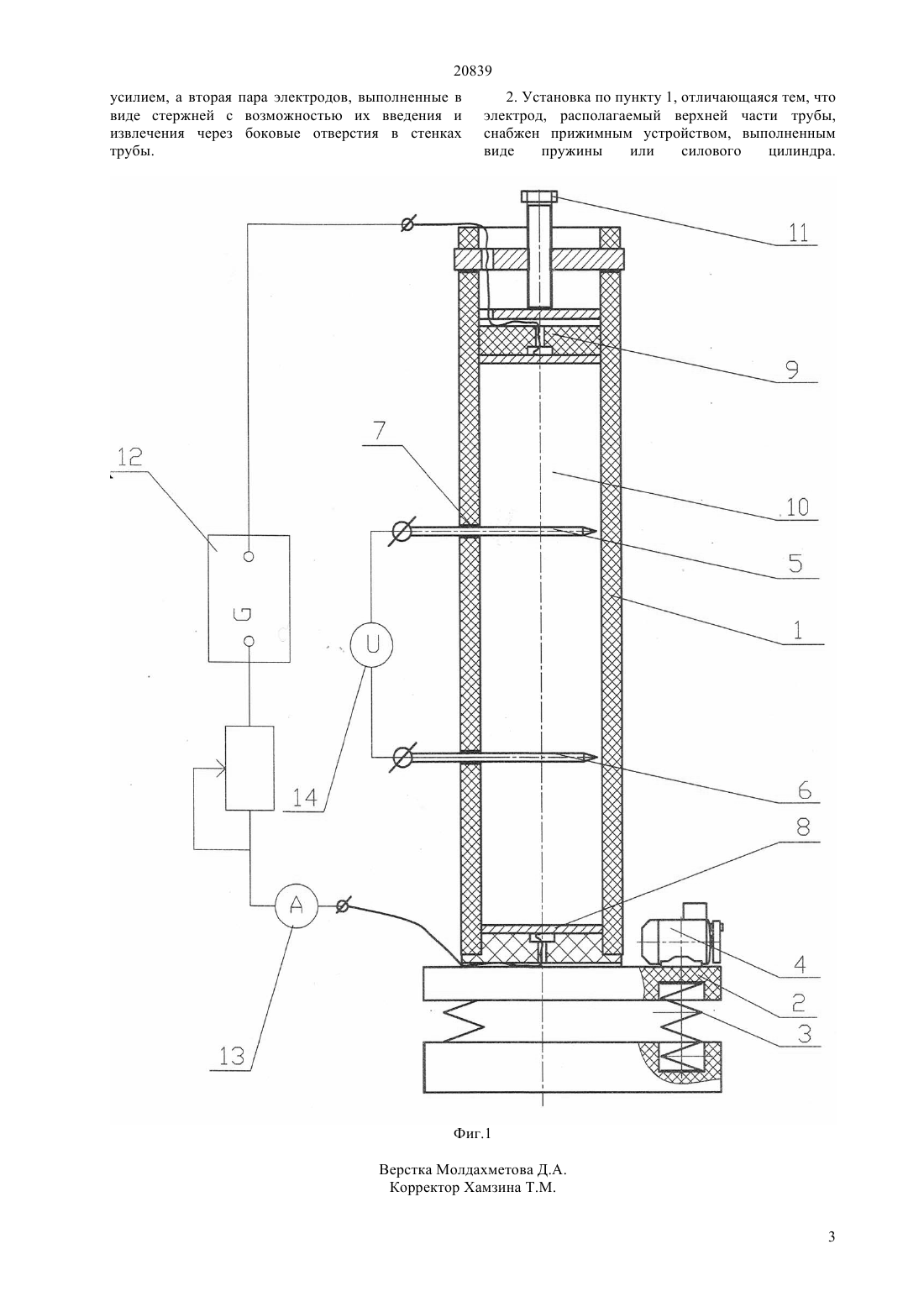

(51) 01 27/02 (2006.01) 01 19/145 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат достигается тем, что в известную установку для определения электропроводности грунта, содержащей ячейку,выполненной из материала с диэлектрическими свойствами, внутри которой располагаются две пары электродов, при этом одна пара подключена к источника питания и амперметру, а вторая пара,располагаемая между первой парой, подключена к вольтметру, предлагается дополнительно снабдить установленной на упругих опорах с возбудителем колебаний рамой, на которой вертикально установлена ячейка. Ячейка выполняется в виде трубы с высотой большей ее поперечных размеров. Первая пара электродов располагается ближе к концам трубы, при этом один из них, располагается в верхней части трубы и выполнен с возможностью его съема и постоянного прижима к образцу грунта,электрод, располагаемый в нижней части трубы выполнен с возможностью плотной посадки. Вторая пара электродов выполняется в виде стержней с возможностью их введения и извлечения через боковые отверстия в стенках трубы. Электрод,располагаемый верхней части трубы, снабжен прижимным устройством, выполненного в виде пружины или силового цилиндра.(72) Зайцева Наталья Михайловна Зайцев Дмитрий Сергеевич(73) Товарищество с ограниченной ответственностью Инновационный Евразийский Университет(56) ГОСТ 9.602-89 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии. ПриложениеМетодики определения удельного сопротивления грунта.(54) УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ЭЛЕКТРОПРОВОДНОСТИ ГРУНТА(57) Изобретение относится к энергетике, а именно к устройству заземления в части определения электропроводности грунтов в лабораторных условиях. Технический результат изобретения определения электропроводности грунта с плотностью и структурой его естественного залегания, для переложенных и насыпных грунтов с плотностью восстановленной до естественной, а так же для получения данных о электропроводности грунтов в зависимости от их плотности. 20839 Изобретение относится к энергетике, а именно к устройству заземления в части определения электропроводности грунтов. Известно устройство определения электропроводности грунта непосредственно на местности ГОСТ 9.602-89 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии. Приложение 1 Методики определения удельного сопротивления грунта, содержащее измеритель сопротивления и две пары электродов. Недостатком такого устройства является невозможность определения электропроводности конкретного вида грунта, так как грунты залегают слоями,Наиболее близким техническим решение, взятым за прототип является устройство измерения электропроводности грунтов ГОСТ 9.602-89 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии. Приложение 1 Методики определения удельного сопротивления грунта,содержащее измерительную ячейку прямоугольной формы из материала с диэлектрическими свойствами в виде открытого сверху ящика, двух пар электродов, при этом одна пара электродов(внутренних), располагаемая между первой парой,подсоединена к вольтметру. В ячейку помещается образец грунта и уплотняется вручную Недостатком известного устройства является невозможность определения электропроводности грунтов с плотностью соответствующей естественного залегания. В связи с этим поставлена задача разработать установку, позволяющую обеспечить возможность уплотнения образцов конкретного вида грунта от переложенного до плотности естественного залегания, и измерение электропроводности грунта при различной степени его плотности. Технический результат изобретения - получение достоверных данных электропроводности грунтов различной плотности. Технический результат достигается тем, что известную установку для определения электропроводности грунта, содержащую ячейку,выполненную из материала с диэлектрическими свойствами, внутри которой располагаются две пары электродов, при этом одна пара подключена к источнику питания и амперметру, а вторая пара,располагаемая между первой парой, подключена к вольтметру, предлагается дополнительно снабдить установленной на упругих опорах с возбудителем колебаний рамой,на которой ячейка устанавливается вертикально. Ячейка выполняется в виде трубы с высотой большей ее поперечных размеров. Первая пара электродов (внешних) располагается ближе к концам трубы, при этом один из них, устанавливается в верхней части трубы и выполнен с возможностью его съема и постоянного прижима к образцу грунта, а электрод,располагаемый в нижней части трубы выполнен с 2 возможностью плотной посадки Вторая пара электродов (внутренних) выполняется в виде стержней с возможностью их введения и извлечения через боковые отверстия в стенках трубы. Электрод,располагаемый верхней части трубы, снабжен прижимным устройством, выполненного в виде пружины или силового цилиндра. Изобретение поясняется чертежом. Установка определения электропроводности грунтов различной степени уплотнения, далее установка, состоит из измерительной ячейки 1 в виде трубы из диэлектрика, закрепленной вертикально на раме 2, установленной на упругих опорах 3, с возбудителем колебаний 4, двух внутренних электродов 5 и 6, размещенных в двух радиальных отверстиях, выполненных в средней части ячейки, с уплотнением 7, а также нижнего внешнего электрода 8, закрепленного неподвижно внизу ячейки, и верхнего внешнего электрода 9,закрепленного вверху ячейки, с возможностью прижима к образцу грунта 10, помещенного в ячейку, например винтом 11. Внешние электроды присоединены к источнику питания 12 и амперметру 13 , а внутренние к полюсам вольтметра 14. Установка работает следующим образом. В ячейку 1 загружают образец грунта известной массы, включают вибратор 4 и подвергают виброобработке до достижения заданной плотности,величина которой определяется исходя из замеренной величины столба грунта в ячейки,диаметра ячейки и известной массы грунта. Устанавливается верхний внешний электрод 9 и плотно прижимается винтом 11 к поверхности грунта, в радиальные внутренние отверстия ячейки 1 забиваются внутренние электроды 5 и 6. На внешние электроды 8 и 9 подается электрический ток с заданной силой, контролируемой амперметром 13. Падение напряжения на внутренних электродах 5 и 6 измеряют вольтметром 14. Применение предлагаемой установки, позволит получить данные об электропроводности грунта различной степени плотности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для определения электропроводности грунта, содержащая ячейку,выполненную из материала с диэлектрическими свойствами, внутри которой располагаются две пары электродов, при этом первая пара подключена к источнику питания и амперметру, а вторая пара,располагаемая между электродами первой пары,подключена к вольтметру, отличающаяся тем, что дополнительно содержит установленную на упругих опорах с возбудителем колебаний раму, на которой вертикально установлена ячейка, выполненная в виде трубы с высотой большей ее поперечных размеров, первая пара электродов располагается ближе к концам трубы, при этом один из них,располагается в верхней части трубы и выполнен с возможностью его съема и постоянного прижима к образцу грунта, помещенного в ячейку, с некоторым 20839 усилием, а вторая пара электродов, выполненные в виде стержней с возможностью их введения и извлечения через боковые отверстия в стенках трубы. 2. Установка по пункту 1, отличающаяся тем, что электрод, располагаемый верхней части трубы,снабжен прижимным устройством, выполненным виде пружины или силового цилиндра.
