Подвес кабельный

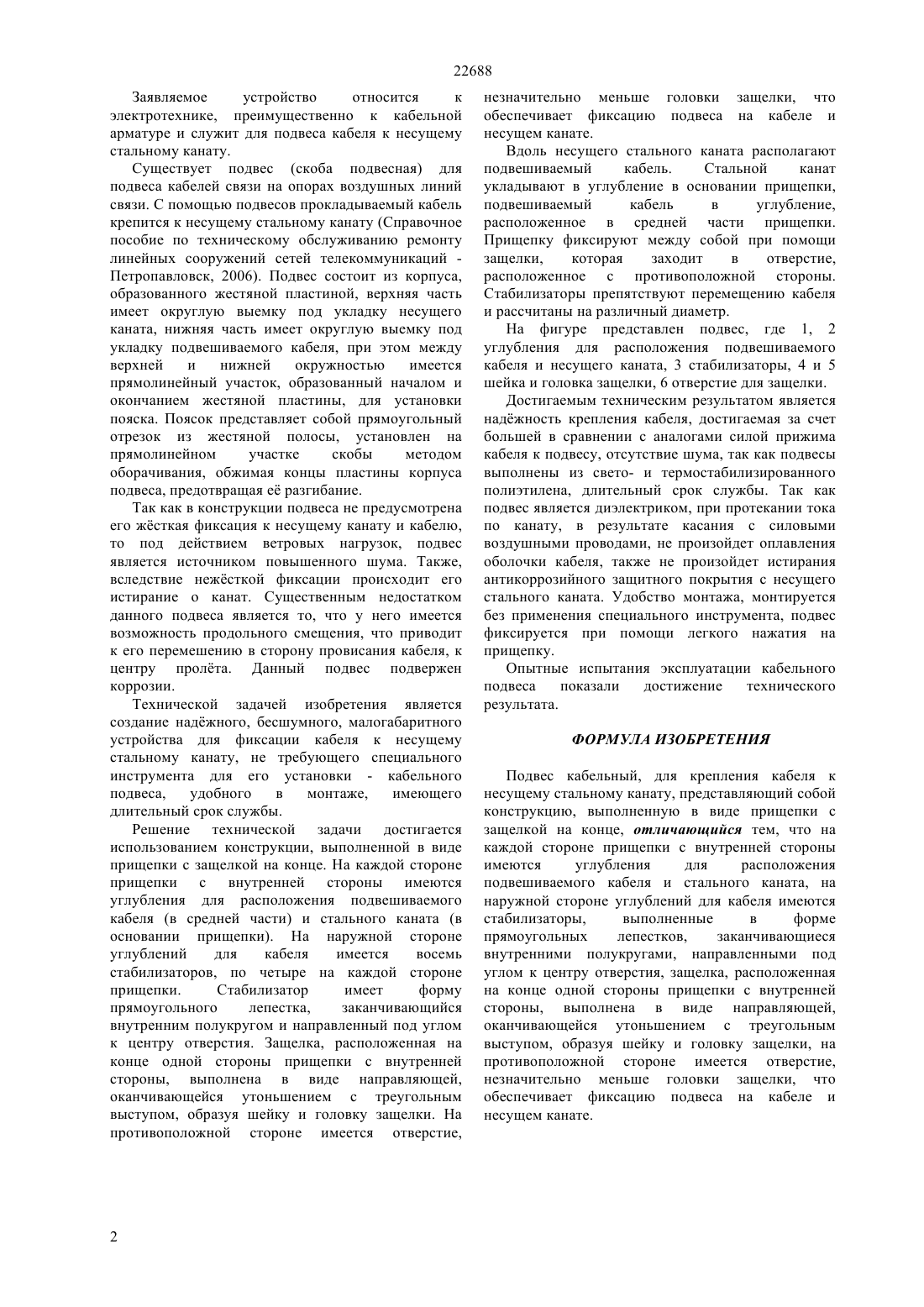

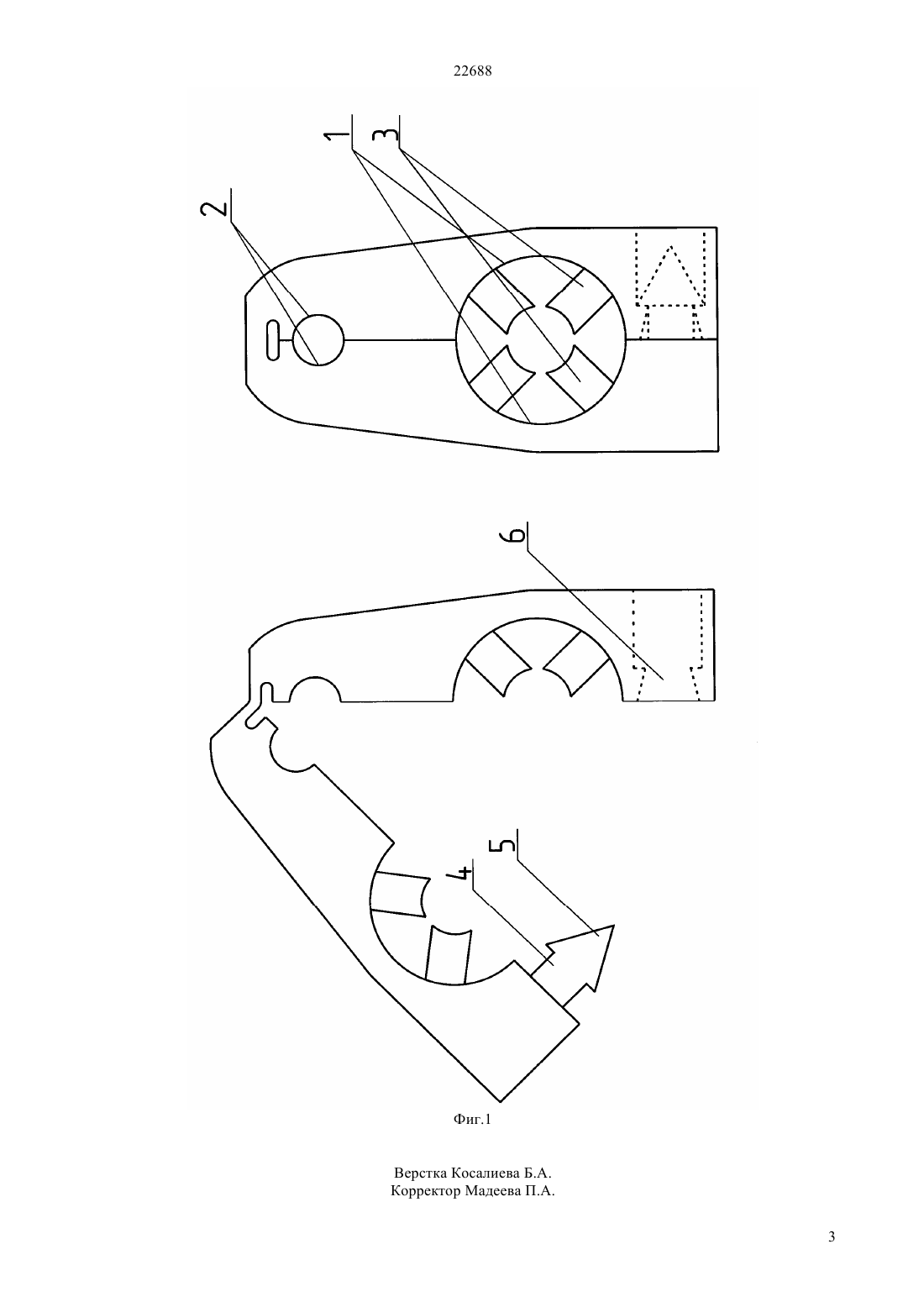

(51) 01 71/02 (2009.01) 01 71/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ внутренним полукругом и направленный под углом к центру отверстия. Защелка, выполнена в виде направляющей, оканчивающейся утоньшением с треугольным выступом. На противоположной стороне имеется отверстие, которое обеспечивает фиксацию подвеса на кабеле и канате. Вдоль несущего стального каната располагают подвешиваемый кабель. Стальной канат укладывают в углубление в основании прищепки,подвешиваемый кабель в углубление,расположенное в средней части прищепки. Прищепку фиксируют между собой при помощи защелки. Достигаемым техническим результатом является наджность крепления,отсутствие шума,длительный срок службы. Так как подвес является диэлектриком, при протекании тока по канату, в результате касания с силовыми воздушными проводами, не произойдет оплавления оболочки кабеля,также не произойдет истирания антикоррозийного защитного покрытия с несущего стального каната. Удобство монтажа, монтируется без применения специального инструмента, подвес фиксируется при помощи легкого нажатия на прищепку.(56) Справочное пособие по техническому обслуживанию и ремонту линейных сооружений сетей телекоммуникаций - Петропавловск, 2006(57) Изобретение относится к электротехнике,преимущественно к кабельной арматуре и служит для подвеса кабеля к несущему стальному канату. Технической задачей изобретения является создание наджного, бесшумного, малогабаритного устройства,не требующего специального инструмента для его установки - кабельного подвеса,удобного в монтаже,имеющего длительный срок службы. Устройство состоит из конструкции,выполненной в виде прищепки с защелкой на конце. На каждой стороне прищепки с внутренней стороны имеются углубления для расположения подвешиваемого кабеля и стального каната. На наружной стороне углублений для кабеля имеется восемь стабилизаторов. Стабилизатор имеет форму прямоугольного лепестка,заканчивающийся 22688 Заявляемое устройство относится к электротехнике, преимущественно к кабельной арматуре и служит для подвеса кабеля к несущему стальному канату. Существует подвес (скоба подвесная) для подвеса кабелей связи на опорах воздушных линий связи. С помощью подвесов прокладываемый кабель крепится к несущему стальному канату (Справочное пособие по техническому обслуживанию ремонту линейных сооружений сетей телекоммуникаций Петропавловск, 2006). Подвес состоит из корпуса,образованного жестяной пластиной, верхняя часть имеет округлую выемку под укладку несущего каната, нижняя часть имеет округлую выемку под укладку подвешиваемого кабеля, при этом между верхней и нижней окружностью имеется прямолинейный участок, образованный началом и окончанием жестяной пластины, для установки пояска. Поясок представляет собой прямоугольный отрезок из жестяной полосы, установлен на прямолинейном участке скобы методом оборачивания, обжимая концы пластины корпуса подвеса, предотвращая е разгибание. Так как в конструкции подвеса не предусмотрена его жсткая фиксация к несущему канату и кабелю,то под действием ветровых нагрузок, подвес является источником повышенного шума. Также,вследствие нежсткой фиксации происходит его истирание о канат. Существенным недостатком данного подвеса является то, что у него имеется возможность продольного смещения, что приводит к его перемешению в сторону провисания кабеля, к центру пролта. Данный подвес подвержен коррозии. Технической задачей изобретения является создание наджного, бесшумного, малогабаритного устройства для фиксации кабеля к несущему стальному канату, не требующего специального инструмента для его установки - кабельного подвеса,удобного в монтаже,имеющего длительный срок службы. Решение технической задачи достигается использованием конструкции, выполненной в виде прищепки с защелкой на конце. На каждой стороне прищепки с внутренней стороны имеются углубления для расположения подвешиваемого кабеля (в средней части) и стального каната (в основании прищепки). На наружной стороне углублений для кабеля имеется восемь стабилизаторов, по четыре на каждой стороне прищепки. Стабилизатор имеет форму прямоугольного лепестка,заканчивающийся внутренним полукругом и направленный под углом к центру отверстия. Защелка, расположенная на конце одной стороны прищепки с внутренней стороны, выполнена в виде направляющей,оканчивающейся утоньшением с треугольным выступом, образуя шейку и головку защелки. На противоположной стороне имеется отверстие, 2 незначительно меньше головки защелки, что обеспечивает фиксацию подвеса на кабеле и несущем канате. Вдоль несущего стального каната располагают подвешиваемый кабель. Стальной канат укладывают в углубление в основании прищепки,подвешиваемый кабель в углубление,расположенное в средней части прищепки. Прищепку фиксируют между собой при помощи защелки,которая заходит в отверстие,расположенное с противоположной стороны. Стабилизаторы препятствуют перемещению кабеля и рассчитаны на различный диаметр. На фигуре представлен подвес, где 1, 2 углубления для расположения подвешиваемого кабеля и несущего каната, 3 стабилизаторы, 4 и 5 шейка и головка защелки, 6 отверстие для защелки. Достигаемым техническим результатом является наджность крепления кабеля, достигаемая за счет большей в сравнении с аналогами силой прижима кабеля к подвесу, отсутствие шума, так как подвесы выполнены из свето- и термостабилизированного полиэтилена, длительный срок службы. Так как подвес является диэлектриком, при протекании тока по канату, в результате касания с силовыми воздушными проводами, не произойдет оплавления оболочки кабеля, также не произойдет истирания антикоррозийного защитного покрытия с несущего стального каната. Удобство монтажа, монтируется без применения специального инструмента, подвес фиксируется при помощи легкого нажатия на прищепку. Опытные испытания эксплуатации кабельного подвеса показали достижение технического результата. ФОРМУЛА ИЗОБРЕТЕНИЯ Подвес кабельный, для крепления кабеля к несущему стальному канату, представляющий собой конструкцию, выполненную в виде прищепки с защелкой на конце, отличающийся тем, что на каждой стороне прищепки с внутренней стороны имеются углубления для расположения подвешиваемого кабеля и стального каната, на наружной стороне углублений для кабеля имеются стабилизаторы,выполненные в форме прямоугольных лепестков,заканчивающиеся внутренними полукругами, направленными под углом к центру отверстия, защелка, расположенная на конце одной стороны прищепки с внутренней стороны, выполнена в виде направляющей,оканчивающейся утоньшением с треугольным выступом, образуя шейку и головку защелки, на противоположной стороне имеется отверстие,незначительно меньше головки защелки, что обеспечивает фиксацию подвеса на кабеле и несущем канате.
