Консоль стальная кабельная

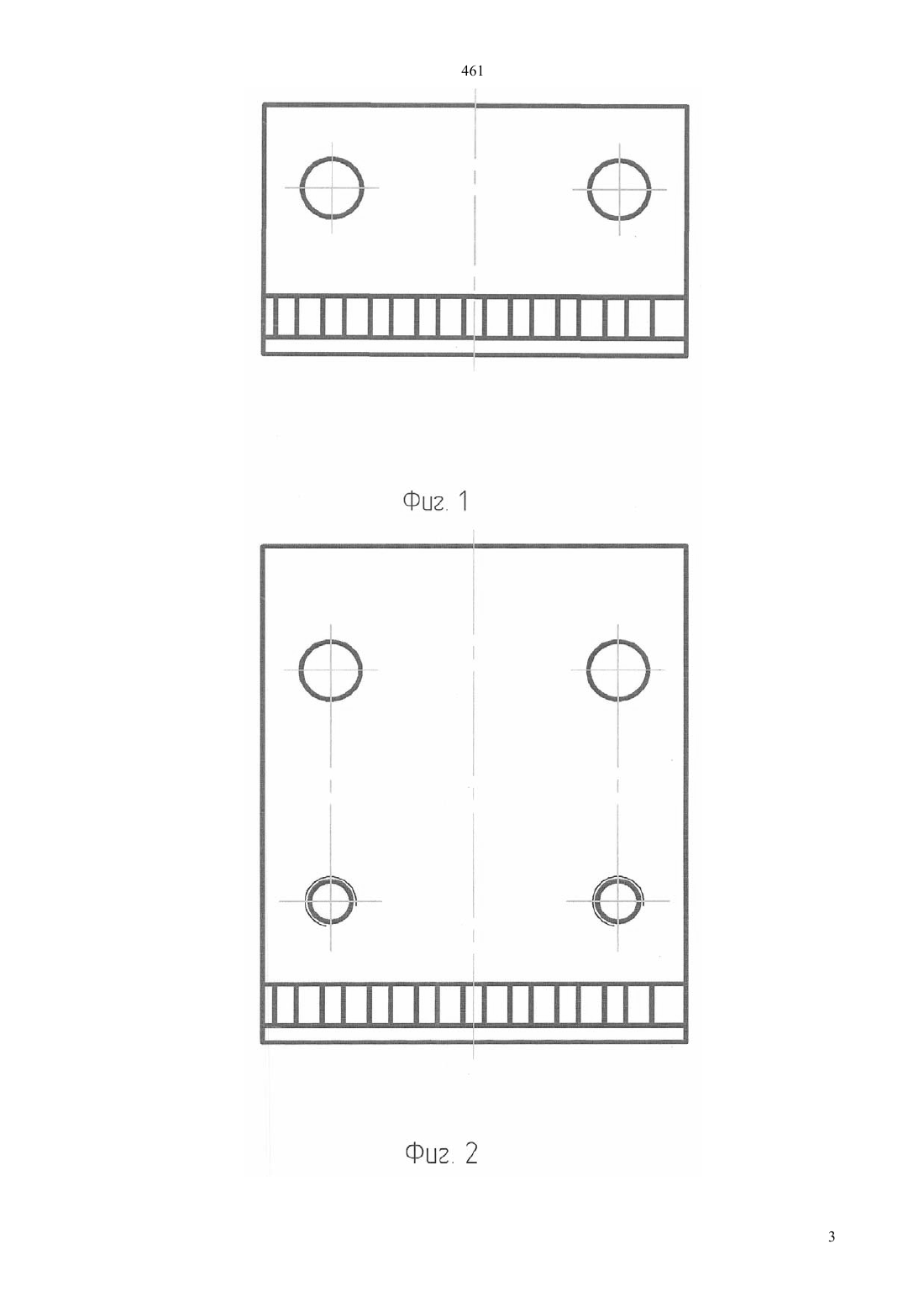

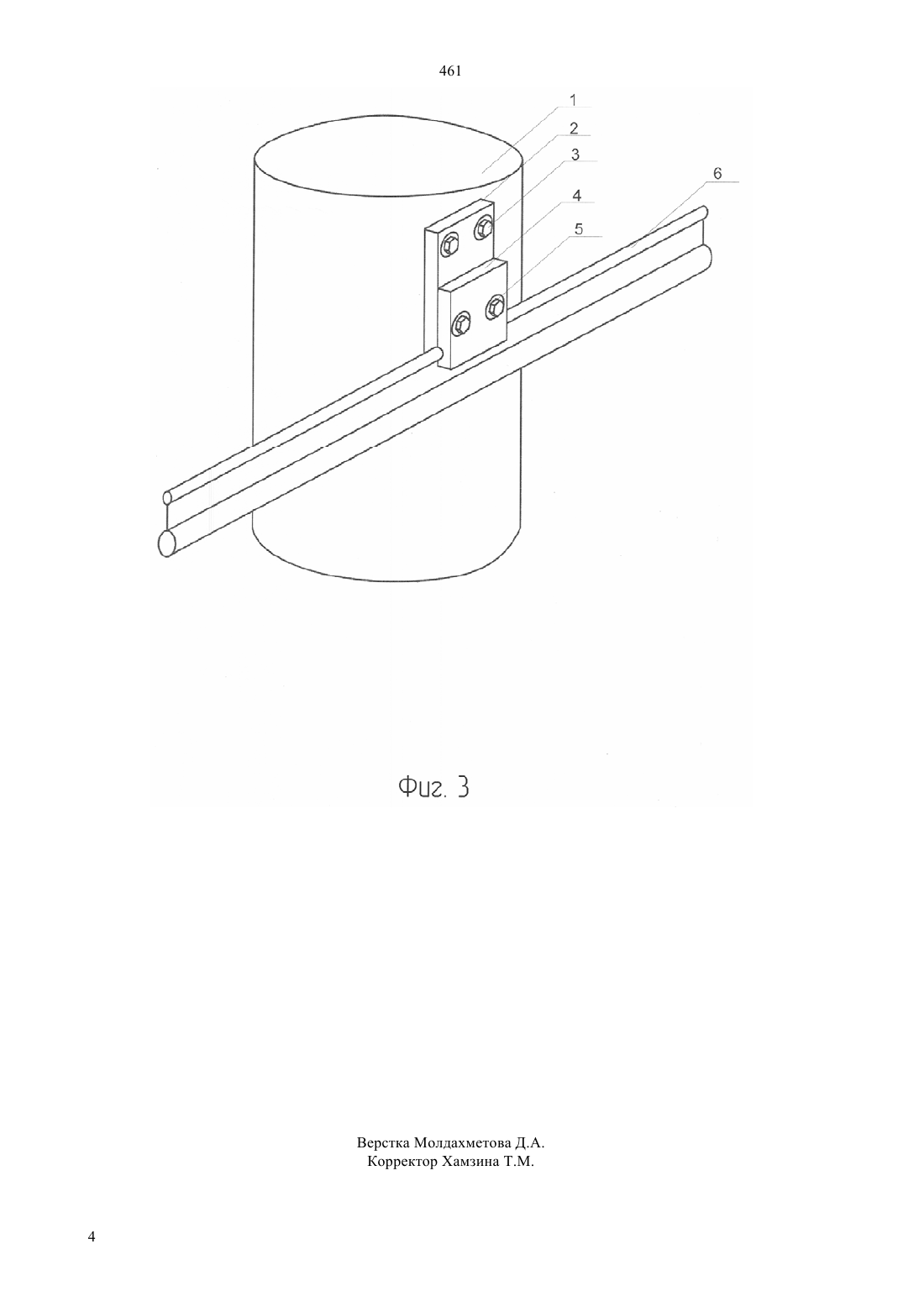

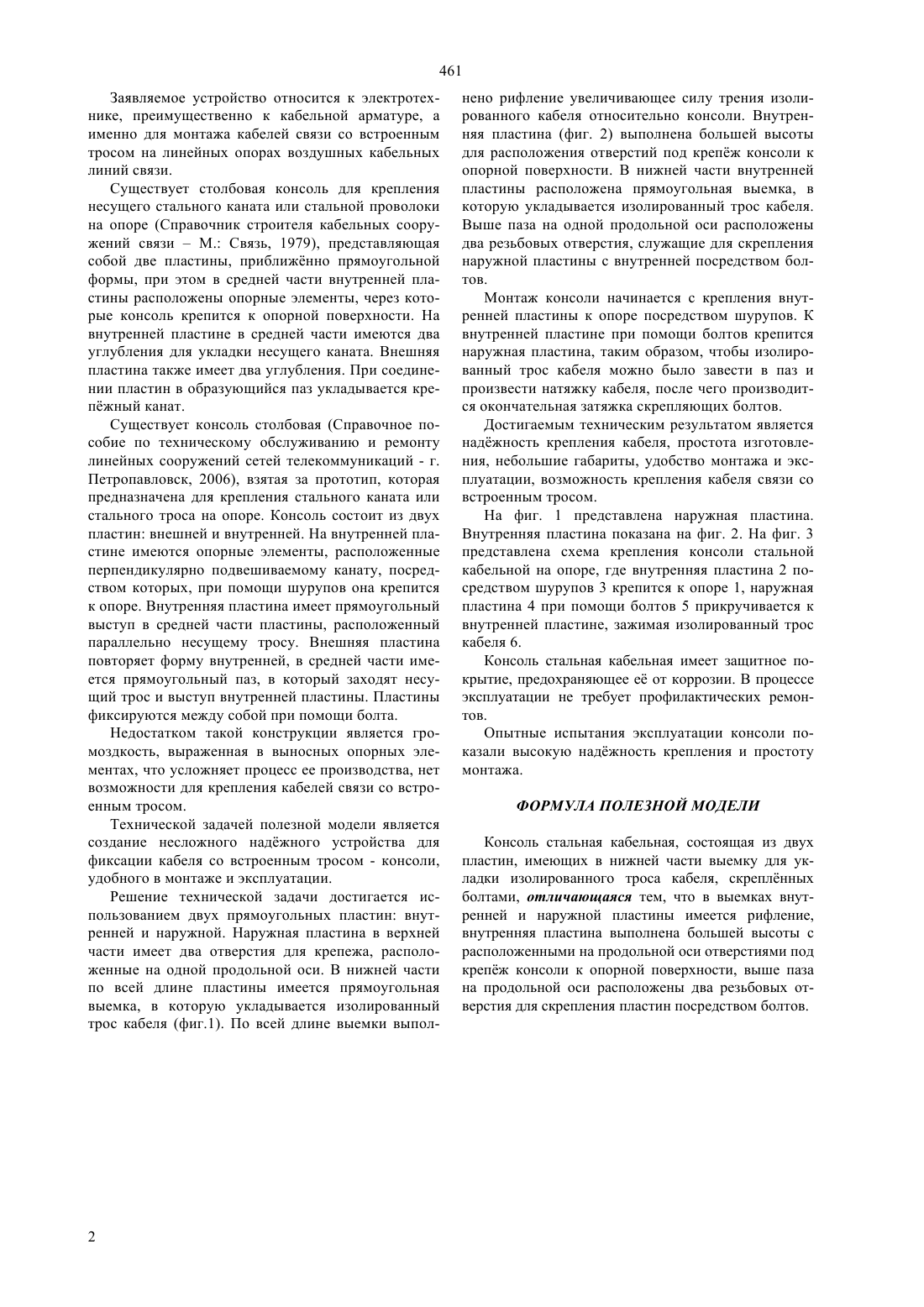

(51) Е 04 С 3/32 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ верстия для крепежа. Внутренняя пластина выполнена большей высоты для расположения отверстий под крепж консоли к опорной поверхности. В нижней части по всей длине пластин имеется прямоугольная выемка, имеющая рифление, увеличивающее силу трения изолированного троса кабеля относительно консоли. Выше паза на внутренней пластине на продольной оси расположены два резьбовых отверстия для крепления наружной пластины с внутренней посредством болтов. Для крепления консоли внутренняя пластина крепится к опоре шурупами, к ней при помощи болтов крепится наружная пластина, таким образом,чтобы изолированный трос кабеля можно было завести в паз и произвести натяжку кабеля, после чего производится окончательная затяжка скрепляющих болтов. Достигаемым техническим результатом является наджность крепления кабеля, простота изготовления, небольшие габариты, удобство монтажа и эксплуатации, возможность крепления кабеля связи со встроенным тросом.(56) Справочное пособие по техническому обслуживанию и ремонту линейных сооружений сетей телекоммуникаций - г. Петропавловск, 2006(57) Полезная модель относится к кабельной арматуре и может быть использована при монтаже кабелей связи со встроенным тросом на линейных опорах воздушных кабельных линий телекоммуникаций. Технической задачей является создание несложного устройства для фиксации кабелей связи со встроенным тросом, удобного в монтаже и эксплуатации. Устройство состоит из двух основных деталей наружной и внутренней прямоугольных пластин. Наружная пластина в верхней части имеет два от 461 Заявляемое устройство относится к электротехнике, преимущественно к кабельной арматуре, а именно для монтажа кабелей связи со встроенным тросом на линейных опорах воздушных кабельных линий связи. Существует столбовая консоль для крепления несущего стального каната или стальной проволоки на опоре (Справочник строителя кабельных сооружений связиМ. Связь, 1979), представляющая собой две пластины, приближнно прямоугольной формы, при этом в средней части внутренней пластины расположены опорные элементы, через которые консоль крепится к опорной поверхности. На внутренней пластине в средней части имеются два углубления для укладки несущего каната. Внешняя пластина также имеет два углубления. При соединении пластин в образующийся паз укладывается крепжный канат. Существует консоль столбовая (Справочное пособие по техническому обслуживанию и ремонту линейных сооружений сетей телекоммуникаций - г. Петропавловск, 2006), взятая за прототип, которая предназначена для крепления стального каната или стального троса на опоре. Консоль состоит из двух пластин внешней и внутренней. На внутренней пластине имеются опорные элементы, расположенные перпендикулярно подвешиваемому канату, посредством которых, при помощи шурупов она крепится к опоре. Внутренняя пластина имеет прямоугольный выступ в средней части пластины, расположенный параллельно несущему тросу. Внешняя пластина повторяет форму внутренней, в средней части имеется прямоугольный паз, в который заходят несущий трос и выступ внутренней пластины. Пластины фиксируются между собой при помощи болта. Недостатком такой конструкции является громоздкость, выраженная в выносных опорных элементах, что усложняет процесс ее производства, нет возможности для крепления кабелей связи со встроенным тросом. Технической задачей полезной модели является создание несложного наджного устройства для фиксации кабеля со встроенным тросом - консоли,удобного в монтаже и эксплуатации. Решение технической задачи достигается использованием двух прямоугольных пластин внутренней и наружной. Наружная пластина в верхней части имеет два отверстия для крепежа, расположенные на одной продольной оси. В нижней части по всей длине пластины имеется прямоугольная выемка, в которую укладывается изолированный трос кабеля (фиг.1). По всей длине выемки выпол 2 нено рифление увеличивающее силу трения изолированного кабеля относительно консоли. Внутренняя пластина (фиг. 2) выполнена большей высоты для расположения отверстий под крепж консоли к опорной поверхности. В нижней части внутренней пластины расположена прямоугольная выемка, в которую укладывается изолированный трос кабеля. Выше паза на одной продольной оси расположены два резьбовых отверстия, служащие для скрепления наружной пластины с внутренней посредством болтов. Монтаж консоли начинается с крепления внутренней пластины к опоре посредством шурупов. К внутренней пластине при помощи болтов крепится наружная пластина, таким образом, чтобы изолированный трос кабеля можно было завести в паз и произвести натяжку кабеля, после чего производится окончательная затяжка скрепляющих болтов. Достигаемым техническим результатом является наджность крепления кабеля, простота изготовления, небольшие габариты, удобство монтажа и эксплуатации, возможность крепления кабеля связи со встроенным тросом. На фиг. 1 представлена наружная пластина. Внутренняя пластина показана на фиг. 2. На фиг. 3 представлена схема крепления консоли стальной кабельной на опоре, где внутренняя пластина 2 посредством шурупов 3 крепится к опоре 1, наружная пластина 4 при помощи болтов 5 прикручивается к внутренней пластине, зажимая изолированный трос кабеля 6. Консоль стальная кабельная имеет защитное покрытие, предохраняющее е от коррозии. В процессе эксплуатации не требует профилактических ремонтов. Опытные испытания эксплуатации консоли показали высокую наджность крепления и простоту монтажа. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Консоль стальная кабельная, состоящая из двух пластин, имеющих внижней части выемку для укладки изолированного троса кабеля, скреплнных болтами, отличающаяся тем, что в выемках внутренней и наружной пластины имеется рифление,внутренняя пластина выполнена большей высоты с расположенными на продольной оси отверстиями под крепж консоли к опорной поверхности, выше паза на продольной оси расположены два резьбовых отверстия для скрепления пластин посредством болтов.
