Муфта кабельная

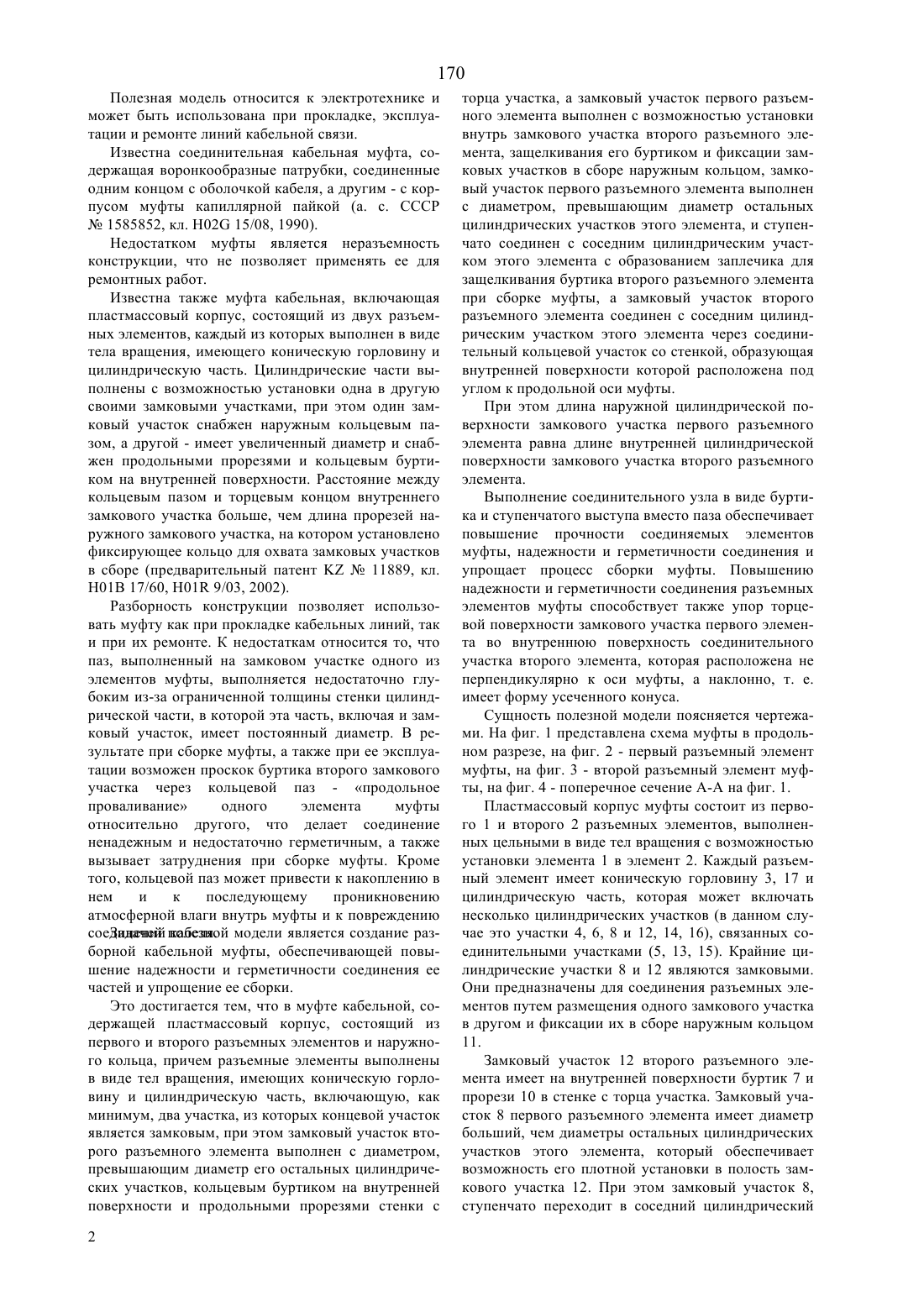

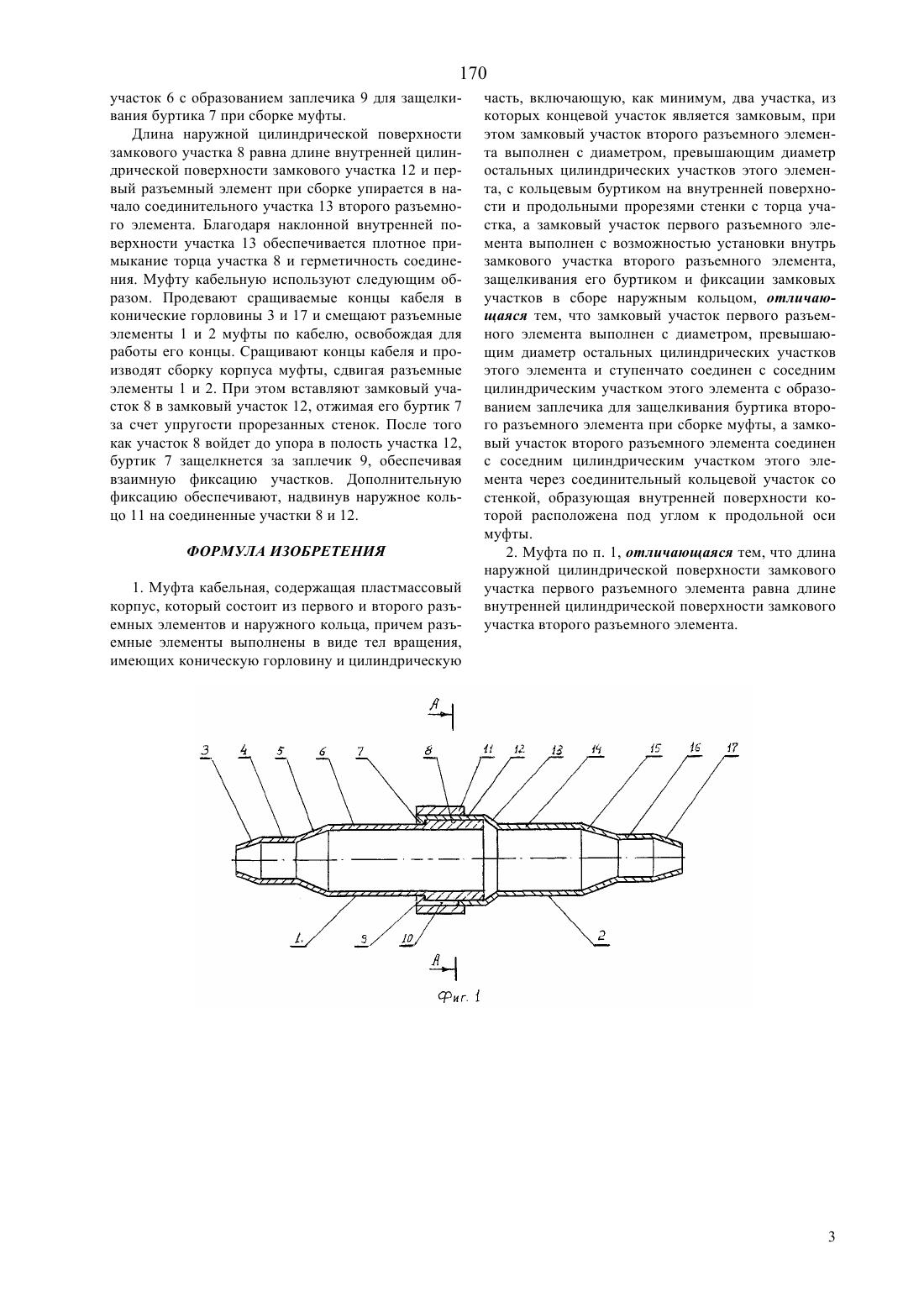

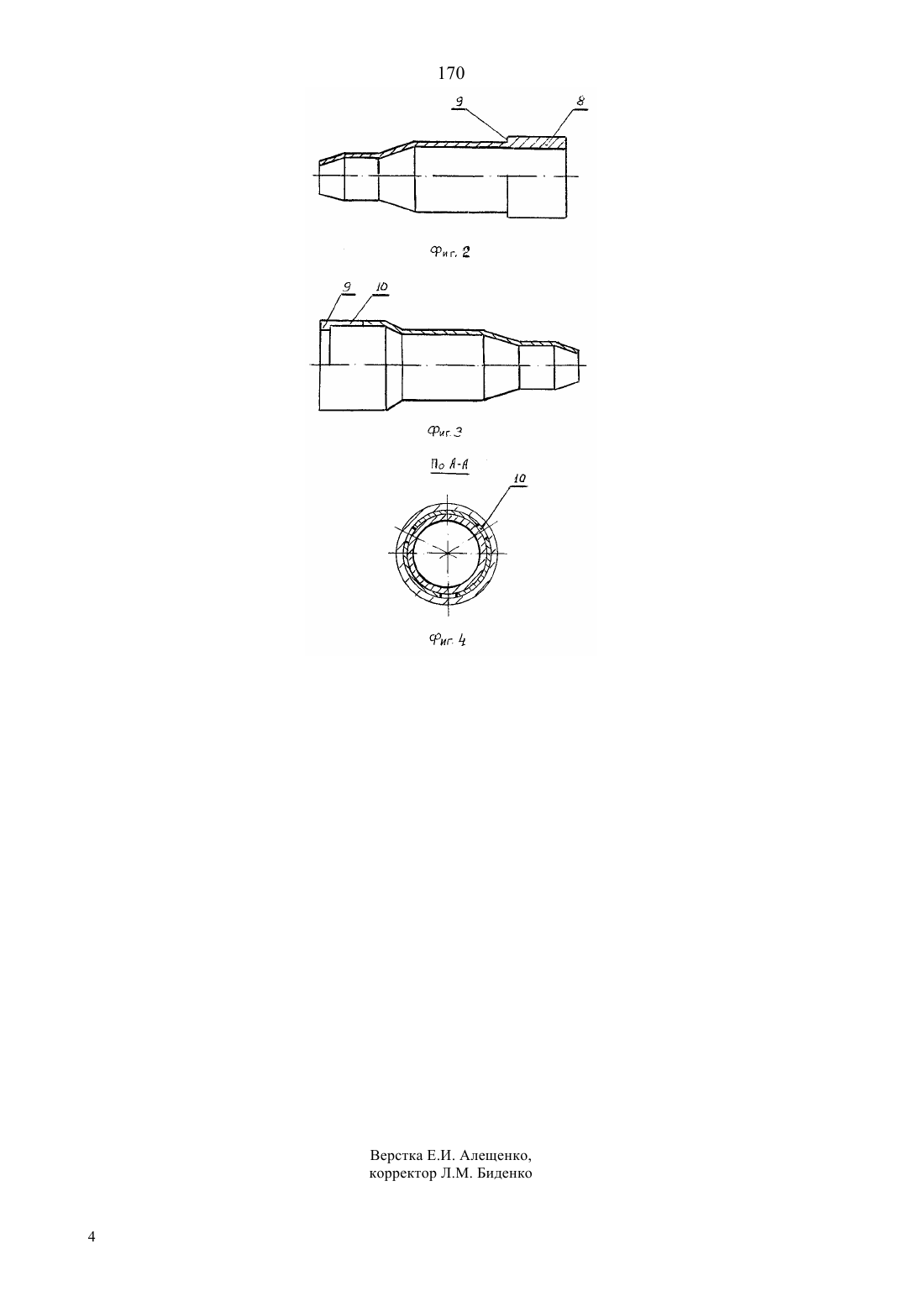

(51)7 01 17/60, 02 15/08 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к электротехнике и может быть использована при прокладке, эксплуатации и ремонте линий кабельной связи. Техническим результатом полезной модели является повышение надежности и герметичности соединения ее частей и упрощение ее сборки. Это достигается тем, что в муфте кабельной, содержащей пластмассовый корпус, состоящий из первого и второго разъемных элементов и наружного кольца, причем разъемные элементы выполнены в виде тел вращения, имеющих коническую горловину и цилиндрическую часть, включающую, как минимум, два участка, из которых концевой участок является замковым, при этом замковый участок второго разъемного элемента выполнен с диаметром,превышающим диаметр его остальных цилиндриче ских участков, кольцевым буртиком на внутренней поверхности и продольными прорезями стенки с торца участка, а замковый участок первого разъемного элемента выполнен с возможностью установки внутрь замкового участка второго разъемного элемента, защелкивания его буртиком и фиксации замковых участков в сборе наружным кольцом, замковый участок первого разъемного элемента выполнен с диаметром, превышающим диаметр остальных цилиндрических участков этого элемента, и ступенчато соединен с соседним цилиндрическим участком этого элемента с образованием заплечика для защелкивания буртика второго разъемного элемента при сборке муфты, а замковый участок второго разъемного элемента соединен с соседним цилиндрическим участком этого элемента через соединительный кольцевой участок со стенкой, образующая внутренней поверхности которой расположена под углом к продольной оси муфты. При этом длина наружной цилиндрической поверхности замкового участка первого разъемного элемента равна длине внутренней цилиндрической поверхности замкового участка второго разъемного элемента. 170 Полезная модель относится к электротехнике и может быть использована при прокладке, эксплуатации и ремонте линий кабельной связи. Известна соединительная кабельная муфта, содержащая воронкообразные патрубки, соединенные одним концом с оболочкой кабеля, а другим - с корпусом муфты капиллярной пайкой (а. с. СССР 1585852, кл. 02 15/08, 1990). Недостатком муфты является неразъемность конструкции, что не позволяет применять ее для ремонтных работ. Известна также муфта кабельная, включающая пластмассовый корпус, состоящий из двух разъемных элементов, каждый из которых выполнен в виде тела вращения, имеющего коническую горловину и цилиндрическую часть. Цилиндрические части выполнены с возможностью установки одна в другую своими замковыми участками, при этом один замковый участок снабжен наружным кольцевым пазом, а другой - имеет увеличенный диаметр и снабжен продольными прорезями и кольцевым буртиком на внутренней поверхности. Расстояние между кольцевым пазом и торцевым концом внутреннего замкового участка больше, чем длина прорезей наружного замкового участка, на котором установлено фиксирующее кольцо для охвата замковых участков в сборе (предварительный патент 11889, кл. Н 01 В 17/60, Н 01 9/03, 2002). Разборность конструкции позволяет использовать муфту как при прокладке кабельных линий, так и при их ремонте. К недостаткам относится то, что паз, выполненный на замковом участке одного из элементов муфты, выполняется недостаточно глубоким из-за ограниченной толщины стенки цилиндрической части, в которой эта часть, включая и замковый участок, имеет постоянный диаметр. В результате при сборке муфты, а также при ее эксплуатации возможен проскок буртика второго замкового участка через кольцевой паз - продольное проваливание одного элемента муфты относительно другого, что делает соединение ненадежным и недостаточно герметичным, а также вызывает затруднения при сборке муфты. Кроме того, кольцевой паз может привести к накоплению в нем и к последующему проникновению атмосферной влаги внутрь муфты и к повреждению соединений полезной модели является создание разЗадачей кабеля. борной кабельной муфты, обеспечивающей повышение надежности и герметичности соединения ее частей и упрощение ее сборки. Это достигается тем, что в муфте кабельной, содержащей пластмассовый корпус, состоящий из первого и второго разъемных элементов и наружного кольца, причем разъемные элементы выполнены в виде тел вращения, имеющих коническую горловину и цилиндрическую часть, включающую, как минимум, два участка, из которых концевой участок является замковым, при этом замковый участок второго разъемного элемента выполнен с диаметром,превышающим диаметр его остальных цилиндрических участков, кольцевым буртиком на внутренней поверхности и продольными прорезями стенки с 2 торца участка, а замковый участок первого разъемного элемента выполнен с возможностью установки внутрь замкового участка второго разъемного элемента, защелкивания его буртиком и фиксации замковых участков в сборе наружным кольцом, замковый участок первого разъемного элемента выполнен с диаметром, превышающим диаметр остальных цилиндрических участков этого элемента, и ступенчато соединен с соседним цилиндрическим участком этого элемента с образованием заплечика для защелкивания буртика второго разъемного элемента при сборке муфты, а замковый участок второго разъемного элемента соединен с соседним цилиндрическим участком этого элемента через соединительный кольцевой участок со стенкой, образующая внутренней поверхности которой расположена под углом к продольной оси муфты. При этом длина наружной цилиндрической поверхности замкового участка первого разъемного элемента равна длине внутренней цилиндрической поверхности замкового участка второго разъемного элемента. Выполнение соединительного узла в виде буртика и ступенчатого выступа вместо паза обеспечивает повышение прочности соединяемых элементов муфты, надежности и герметичности соединения и упрощает процесс сборки муфты. Повышению надежности и герметичности соединения разъемных элементов муфты способствует также упор торцевой поверхности замкового участка первого элемента во внутреннюю поверхность соединительного участка второго элемента, которая расположена не перпендикулярно к оси муфты, а наклонно, т. е. имеет форму усеченного конуса. Сущность полезной модели поясняется чертежами. На фиг. 1 представлена схема муфты в продольном разрезе, на фиг. 2 - первый разъемный элемент муфты, на фиг. 3 - второй разъемный элемент муфты, на фиг. 4 - поперечное сечение А-А на фиг. 1. Пластмассовый корпус муфты состоит из первого 1 и второго 2 разъемных элементов, выполненных цельными в виде тел вращения с возможностью установки элемента 1 в элемент 2. Каждый разъемный элемент имеет коническую горловину 3, 17 и цилиндрическую часть, которая может включать несколько цилиндрических участков (в данном случае это участки 4, 6, 8 и 12, 14, 16), связанных соединительными участками (5, 13, 15). Крайние цилиндрические участки 8 и 12 являются замковыми. Они предназначены для соединения разъемных элементов путем размещения одного замкового участка в другом и фиксации их в сборе наружным кольцом 11. Замковый участок 12 второго разъемного элемента имеет на внутренней поверхности буртик 7 и прорези 10 в стенке с торца участка. Замковый участок 8 первого разъемного элемента имеет диаметр больший, чем диаметры остальных цилиндрических участков этого элемента, который обеспечивает возможность его плотной установки в полость замкового участка 12. При этом замковый участок 8,ступенчато переходит в соседний цилиндрический 170 участок 6 с образованием заплечика 9 для защелкивания буртика 7 при сборке муфты. Длина наружной цилиндрической поверхности замкового участка 8 равна длине внутренней цилиндрической поверхности замкового участка 12 и первый разъемный элемент при сборке упирается в начало соединительного участка 13 второго разъемного элемента. Благодаря наклонной внутренней поверхности участка 13 обеспечивается плотное примыкание торца участка 8 и герметичность соединения. Муфту кабельную используют следующим образом. Продевают сращиваемые концы кабеля в конические горловины 3 и 17 и смещают разъемные элементы 1 и 2 муфты по кабелю, освобождая для работы его концы. Сращивают концы кабеля и производят сборку корпуса муфты, сдвигая разъемные элементы 1 и 2. При этом вставляют замковый участок 8 в замковый участок 12, отжимая его буртик 7 за счет упругости прорезанных стенок. После того как участок 8 войдет до упора в полость участка 12,буртик 7 защелкнется за заплечик 9, обеспечивая взаимную фиксацию участков. Дополнительную фиксацию обеспечивают, надвинув наружное кольцо 11 на соединенные участки 8 и 12. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Муфта кабельная, содержащая пластмассовый корпус, который состоит из первого и второго разъемных элементов и наружного кольца, причем разъемные элементы выполнены в виде тел вращения,имеющих коническую горловину и цилиндрическую часть, включающую, как минимум, два участка, из которых концевой участок является замковым, при этом замковый участок второго разъемного элемента выполнен с диаметром, превышающим диаметр остальных цилиндрических участков этого элемента, с кольцевым буртиком на внутренней поверхности и продольными прорезями стенки с торца участка, а замковый участок первого разъемного элемента выполнен с возможностью установки внутрь замкового участка второго разъемного элемента,защелкивания его буртиком и фиксации замковых участков в сборе наружным кольцом, отличающаяся тем, что замковый участок первого разъемного элемента выполнен с диаметром, превышающим диаметр остальных цилиндрических участков этого элемента и ступенчато соединен с соседним цилиндрическим участком этого элемента с образованием заплечика для защелкивания буртика второго разъемного элемента при сборке муфты, а замковый участок второго разъемного элемента соединен с соседним цилиндрическим участком этого элемента через соединительный кольцевой участок со стенкой, образующая внутренней поверхности которой расположена под углом к продольной оси муфты. 2. Муфта по п. 1, отличающаяся тем, что длина наружной цилиндрической поверхности замкового участка первого разъемного элемента равна длине внутренней цилиндрической поверхности замкового участка второго разъемного элемента.
