Закалочное устройство

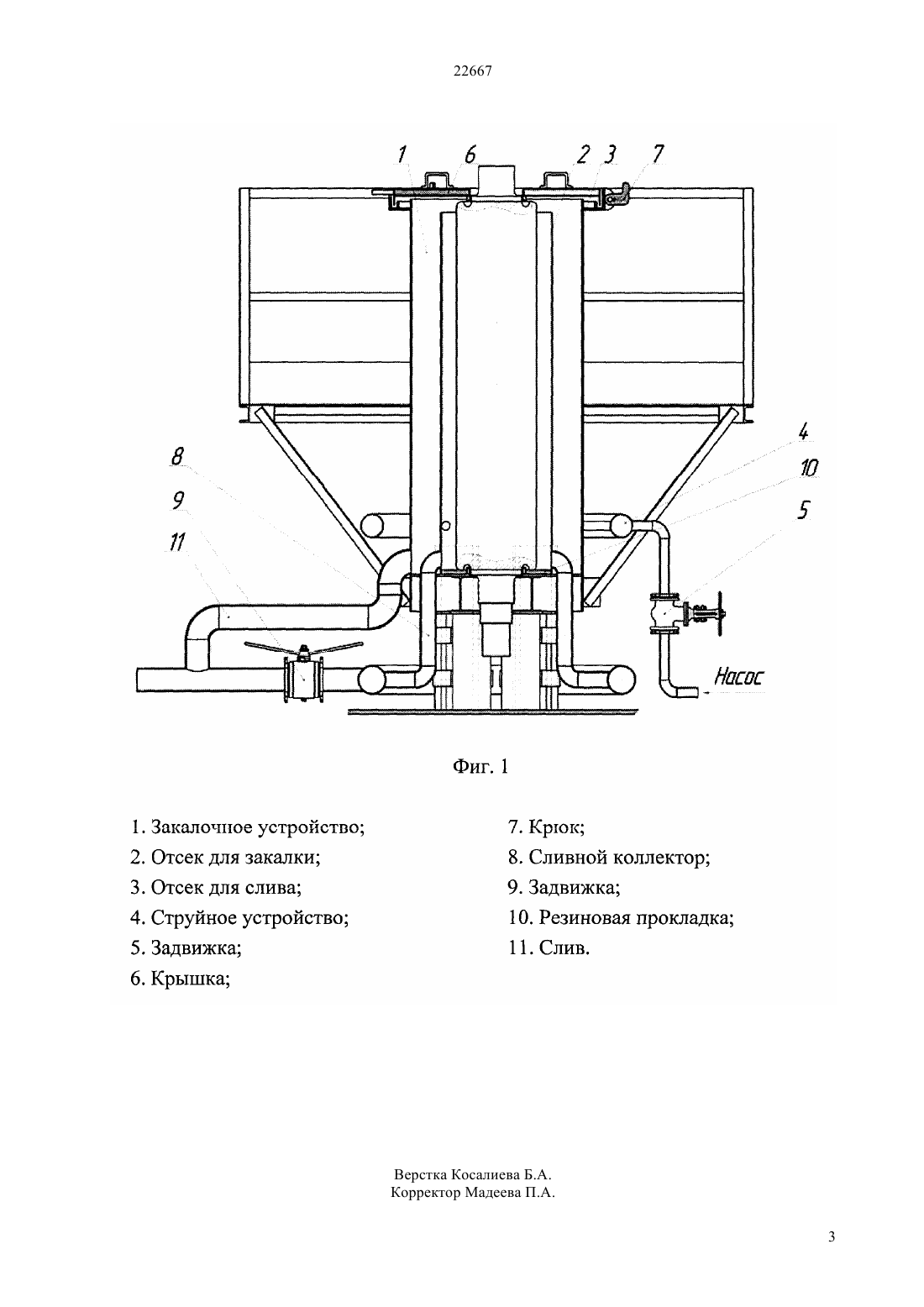

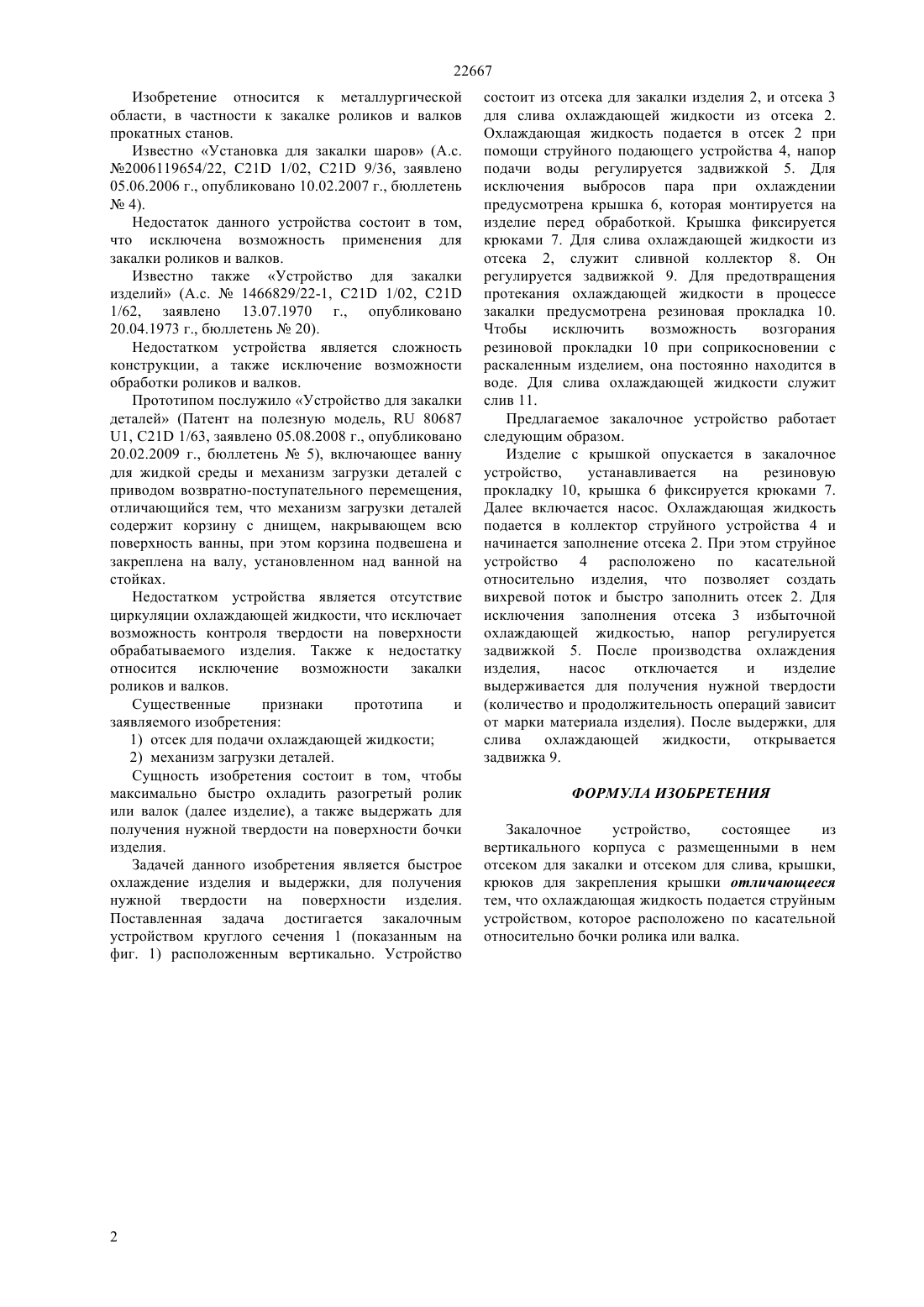

(51) 21 1/62 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом данного изобретения является быстрое охлаждение ролика или валка. Достигнутый технический результат достигается закалочным устройством содержащим корпус, с размещенными в нем отсеком для закалки и отсеком для слива. Ролик или валок для закалки монтируется в устройство вертикально сверху. Для предотвращения выброса пара предусмотрена крышка, которая закрепляется крюками. Для предотвращения протекания воды в процессе закалки предусмотрена резиновая прокладка. Подача охлаждающей жидкости производится струйным устройством,размещенным по касательной относительно ролика или валка.(57) Изобретение относится к металлургической области, в частности к закалке роликов и валков прокатных станов. Сущность изобретения состоит в том, чтобы максимально быстро охладить разогретый ролик или валок, а также выдержать для получения нужной твердости на поверхности бочки изделия. 22667 Изобретение относится к металлургической области, в частности к закалке роликов и валков прокатных станов. Известно Установка для закалки шаров (А.с. 2006119654/22, 21 1/02, 21 9/36, заявлено 05.06.2006 г., опубликовано 10.02.2007 г., бюллетень 4). Недостаток данного устройства состоит в том,что исключена возможность применения для закалки роликов и валков. Известно также Устройство для закалки изделий (А.с.1466829/22-1, 21 1/02, 21 1/62, заявлено 13.07.1970 г., опубликовано 20.04.1973 г., бюллетень 20). Недостатком устройства является сложность конструкции, а также исключение возможности обработки роликов и валков. Прототипом послужило Устройство для закалки деталей (Патент на полезную модель,80687 1, С 21 1/63, заявлено 05.08.2008 г., опубликовано 20.02.2009 г., бюллетень 5), включающее ванну для жидкой среды и механизм загрузки деталей с приводом возвратно-поступательного перемещения,отличающийся тем, что механизм загрузки деталей содержит корзину с днищем, накрывающем всю поверхность ванны, при этом корзина подвешена и закреплена на валу, установленном над ванной на стойках. Недостатком устройства является отсутствие циркуляции охлаждающей жидкости, что исключает возможность контроля твердости на поверхности обрабатываемого изделия. Также к недостатку относится исключение возможности закалки роликов и валков. Существенные признаки прототипа и заявляемого изобретения 1) отсек для подачи охлаждающей жидкости 2) механизм загрузки деталей. Сущность изобретения состоит в том, чтобы максимально быстро охладить разогретый ролик или валок (далее изделие), а также выдержать для получения нужной твердости на поверхности бочки изделия. Задачей данного изобретения является быстрое охлаждение изделия и выдержки, для получения нужной твердости на поверхности изделия. Поставленная задача достигается закалочным устройством круглого сечения 1 (показанным на фиг. 1) расположенным вертикально. Устройство состоит из отсека для закалки изделия 2, и отсека 3 для слива охлаждающей жидкости из отсека 2. Охлаждающая жидкость подается в отсек 2 при помощи струйного подающего устройства 4, напор подачи воды регулируется задвижкой 5. Для исключения выбросов пара при охлаждении предусмотрена крышка 6, которая монтируется на изделие перед обработкой. Крышка фиксируется крюками 7. Для слива охлаждающей жидкости из отсека 2, служит сливной коллектор 8. Он регулируется задвижкой 9. Для предотвращения протекания охлаждающей жидкости в процессе закалки предусмотрена резиновая прокладка 10. Чтобы исключить возможность возгорания резиновой прокладки 10 при соприкосновении с раскаленным изделием, она постоянно находится в воде. Для слива охлаждающей жидкости служит слив 11. Предлагаемое закалочное устройство работает следующим образом. Изделие с крышкой опускается в закалочное устройство,устанавливается на резиновую прокладку 10, крышка 6 фиксируется крюками 7. Далее включается насос. Охлаждающая жидкость подается в коллектор струйного устройства 4 и начинается заполнение отсека 2. При этом струйное устройство 4 расположено по касательной относительно изделия, что позволяет создать вихревой поток и быстро заполнить отсек 2. Для исключения заполнения отсека 3 избыточной охлаждающей жидкостью, напор регулируется задвижкой 5. После производства охлаждения изделия,насос отключается и изделие выдерживается для получения нужной твердости(количество и продолжительность операций зависит от марки материала изделия). После выдержки, для слива охлаждающей жидкости, открывается задвижка 9. ФОРМУЛА ИЗОБРЕТЕНИЯ Закалочное устройство,состоящее из вертикального корпуса с размещенными в нем отсеком для закалки и отсеком для слива, крышки,крюков для закрепления крышки отличающееся тем, что охлаждающая жидкость подается струйным устройством, которое расположено по касательной относительно бочки ролика или валка.
