Устройство для определения угла искривления полового члена

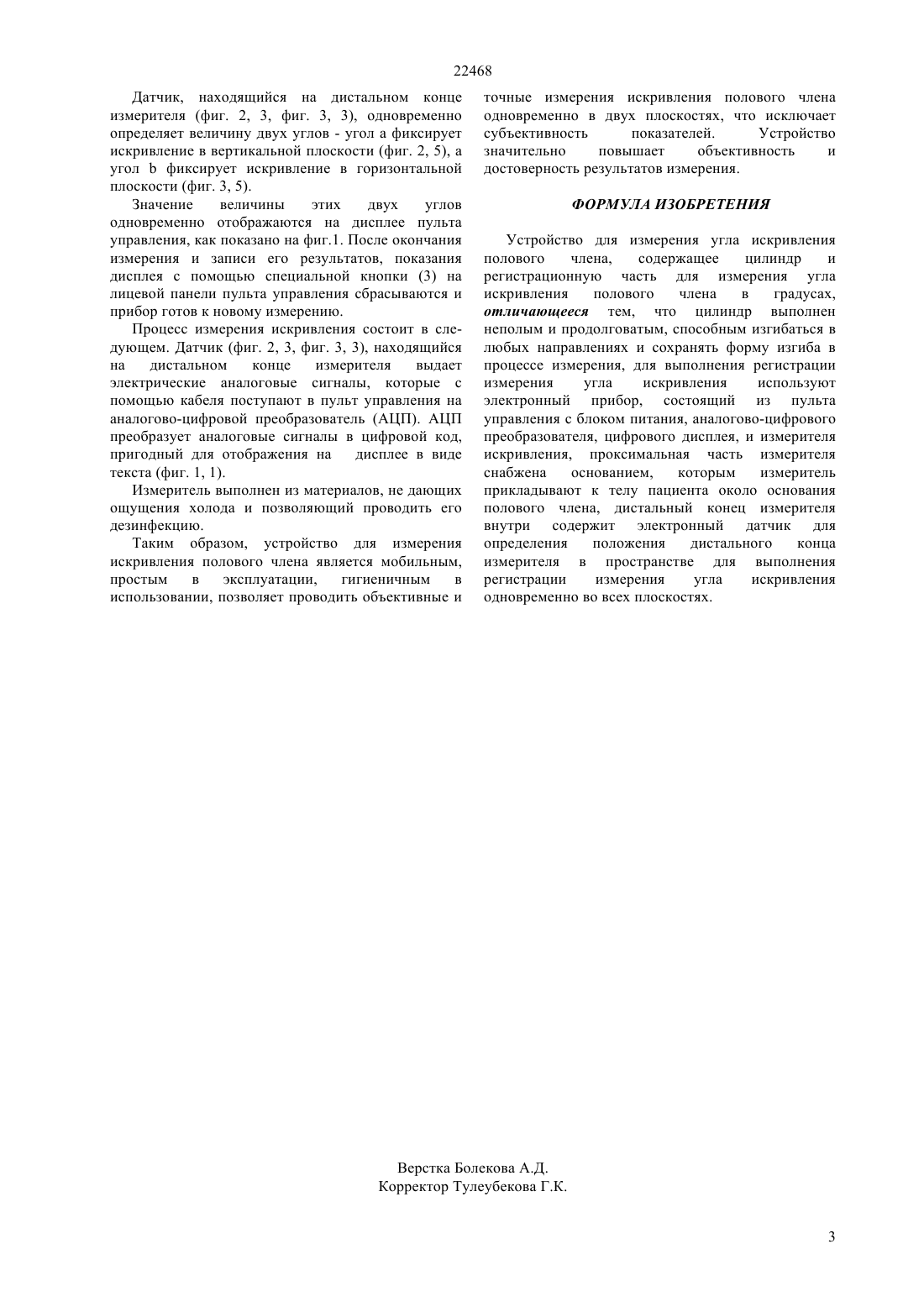

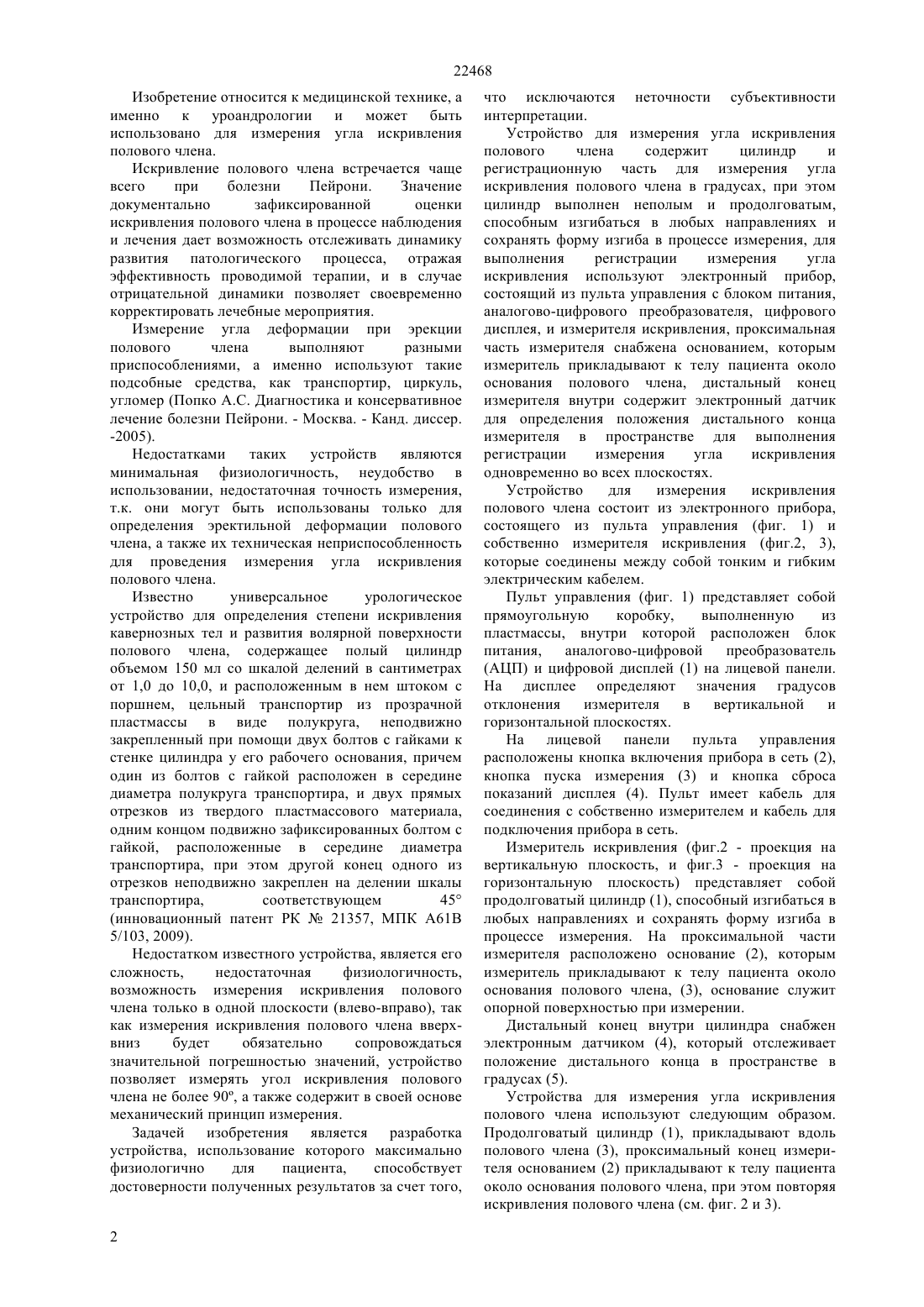

(51) 61 5/103 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сохранять форму изгиба в процессе измерения, для выполнения регистрации измерения угла искривления используют электронный прибор,состоящий из пульта управления с блоком питания,аналогово-цифрового преобразователя, цифрового дисплея, и измерителя искривления, проксимальная часть измерителя снабжена основанием, которым измеритель прикладывают к телу пациента около основания полового члена, дистальный конец измерителя внутри содержит электронный датчик для определения положения дистального конца измерителя в пространстве для выполнения регистрации измерения угла искривления одновременно во всех плоскостях. Устройство является мобильным, простым в эксплуатации, гигиеничным в использовании,позволяет проводить объективные и точные измерения искривления полового члена одновременно в двух плоскостях, что исключает субъективность показателей. Устройство значительно повышает объективность и достоверность результатов измерения.(72) Шалекенов Булат Уахитович Байжанов Арман Бакткереевич Шалекенов Санжар Булатович Акажанов Нурбек Арасанович Сартаев Даурен Бейсенбекович Досхожаев Бахыт Каланович Бримжаров Талгат Бауржанович Танекеев Руслан Утенович Анафин Токтамыс Галымович(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УГЛА ИСКРИВЛЕНИЯ ПОЛОВОГО ЧЛЕНА(57) Изобретение относится к медицинской технике, а именно к уроандрологии и может быть использовано для измерения угла искривления полового члена. Устройство для измерения угла искривления полового члена содержит цилиндр и регистрационную часть для измерения угла искривления полового члена в градусах, при этом цилиндр выполнен неполым и продолговатым,способным изгибаться в любых направлениях и 22468 Изобретение относится к медицинской технике, а именно к уроандрологии и может быть использовано для измерения угла искривления полового члена. Искривление полового члена встречается чаще всего при болезни Пейрони. Значение документально зафиксированной оценки искривления полового члена в процессе наблюдения и лечения дает возможность отслеживать динамику развития патологического процесса, отражая эффективность проводимой терапии, и в случае отрицательной динамики позволяет своевременно корректировать лечебные мероприятия. Измерение угла деформации при эрекции полового члена выполняют разными приспособлениями, а именно используют такие подсобные средства, как транспортир, циркуль,угломер (Попко А.С. Диагностика и консервативное лечение болезни Пейрони. - Москва. - Канд. диссер.-2005). Недостатками таких устройств являются минимальная физиологичность, неудобство в использовании, недостаточная точность измерения,т.к. они могут быть использованы только для определения эректильной деформации полового члена, а также их техническая неприспособленность для проведения измерения угла искривления полового члена. Известно универсальное урологическое устройство для определения степени искривления кавернозных тел и развития волярной поверхности полового члена, содержащее полый цилиндр объемом 150 мл со шкалой делений в сантиметрах от 1,0 до 10,0, и расположенным в нем штоком с поршнем, цельный транспортир из прозрачной пластмассы в виде полукруга, неподвижно закрепленный при помощи двух болтов с гайками к стенке цилиндра у его рабочего основания, причем один из болтов с гайкой расположен в середине диаметра полукруга транспортира, и двух прямых отрезков из твердого пластмассового материала,одним концом подвижно зафиксированных болтом с гайкой, расположенные в середине диаметра транспортира, при этом другой конец одного из отрезков неподвижно закреплен на делении шкалы транспортира,соответствующем 45(инновационный патент РК 21357, МПК А 61 В 5/103, 2009). Недостатком известного устройства, является его сложность,недостаточная физиологичность,возможность измерения искривления полового члена только в одной плоскости (влево-вправо), так как измерения искривления полового члена вверхвниз будет обязательно сопровождаться значительной погрешностью значений, устройство позволяет измерять угол искривления полового члена не более 90, а также содержит в своей основе механический принцип измерения. Задачей изобретения является разработка устройства, использование которого максимально физиологично для пациента,способствует достоверности полученных результатов за счет того,2 что исключаются неточности субъективности интерпретации. Устройство для измерения угла искривления полового члена содержит цилиндр и регистрационную часть для измерения угла искривления полового члена в градусах, при этом цилиндр выполнен неполым и продолговатым,способным изгибаться в любых направлениях и сохранять форму изгиба в процессе измерения, для выполнения регистрации измерения угла искривления используют электронный прибор,состоящий из пульта управления с блоком питания,аналогово-цифрового преобразователя, цифрового дисплея, и измерителя искривления, проксимальная часть измерителя снабжена основанием, которым измеритель прикладывают к телу пациента около основания полового члена, дистальный конец измерителя внутри содержит электронный датчик для определения положения дистального конца измерителя в пространстве для выполнения регистрации измерения угла искривления одновременно во всех плоскостях. Устройство для измерения искривления полового члена состоит из электронного прибора,состоящего из пульта управления (фиг. 1) и собственно измерителя искривления (фиг.2, 3),которые соединены между собой тонким и гибким электрическим кабелем. Пульт управления (фиг. 1) представляет собой прямоугольную коробку,выполненную из пластмассы, внутри которой расположен блок питания, аналогово-цифровой преобразователь(АЦП) и цифровой дисплей (1) на лицевой панели. На дисплее определяют значения градусов отклонения измерителя в вертикальной и горизонтальной плоскостях. На лицевой панели пульта управления расположены кнопка включения прибора в сеть (2),кнопка пуска измерения (3) и кнопка сброса показаний дисплея (4). Пульт имеет кабель для соединения с собственно измерителем и кабель для подключения прибора в сеть. Измеритель искривления (фиг.2 - проекция на вертикальную плоскость, и фиг.3 - проекция на горизонтальную плоскость) представляет собой продолговатый цилиндр (1), способный изгибаться в любых направлениях и сохранять форму изгиба в процессе измерения. На проксимальной части измерителя расположено основание (2), которым измеритель прикладывают к телу пациента около основания полового члена, (3), основание служит опорной поверхностью при измерении. Дистальный конец внутри цилиндра снабжен электронным датчиком (4), который отслеживает положение дистального конца в пространстве в градусах (5). Устройства для измерения угла искривления полового члена используют следующим образом. Продолговатый цилиндр (1), прикладывают вдоль полового члена (3), проксимальный конец измерителя основанием (2) прикладывают к телу пациента около основания полового члена, при этом повторяя искривления полового члена (см. фиг. 2 и 3). 22468 Датчик, находящийся на дистальном конце измерителя (фиг. 2, 3, фиг. 3, 3), одновременно определяет величину двух углов - угол а фиксирует искривление в вертикальной плоскости (фиг. 2, 5), а уголфиксирует искривление в горизонтальной плоскости (фиг. 3, 5). Значение величины этих двух углов одновременно отображаются на дисплее пульта управления, как показано на фиг.1. После окончания измерения и записи его результатов, показания дисплея с помощью специальной кнопки (3) на лицевой панели пульта управления сбрасываются и прибор готов к новому измерению. Процесс измерения искривления состоит в следующем. Датчик (фиг. 2, 3, фиг. 3, 3), находящийся на дистальном конце измерителя выдает электрические аналоговые сигналы, которые с помощью кабеля поступают в пульт управления на аналогово-цифровой преобразователь (АЦП). АЦП преобразует аналоговые сигналы в цифровой код,пригодный для отображения на дисплее в виде текста (фиг. 1, 1). Измеритель выполнен из материалов, не дающих ощущения холода и позволяющий проводить его дезинфекцию. Таким образом, устройство для измерения искривления полового члена является мобильным,простым в эксплуатации,гигиеничным в использовании, позволяет проводить объективные и точные измерения искривления полового члена одновременно в двух плоскостях, что исключает субъективность показателей. Устройство значительно повышает объективность и достоверность результатов измерения. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для измерения угла искривления полового члена,содержащее цилиндр и регистрационную часть для измерения угла искривления полового члена в градусах,отличающееся тем, что цилиндр выполнен неполым и продолговатым, способным изгибаться в любых направлениях и сохранять форму изгиба в процессе измерения, для выполнения регистрации измерения угла искривления используют электронный прибор, состоящий из пульта управления с блоком питания, аналогово-цифрового преобразователя, цифрового дисплея, и измерителя искривления, проксимальная часть измерителя снабжена основанием,которым измеритель прикладывают к телу пациента около основания полового члена, дистальный конец измерителя внутри содержит электронный датчик для определения положения дистального конца измерителя в пространстве для выполнения регистрации измерения угла искривления одновременно во всех плоскостях.
