Импульсная капельница

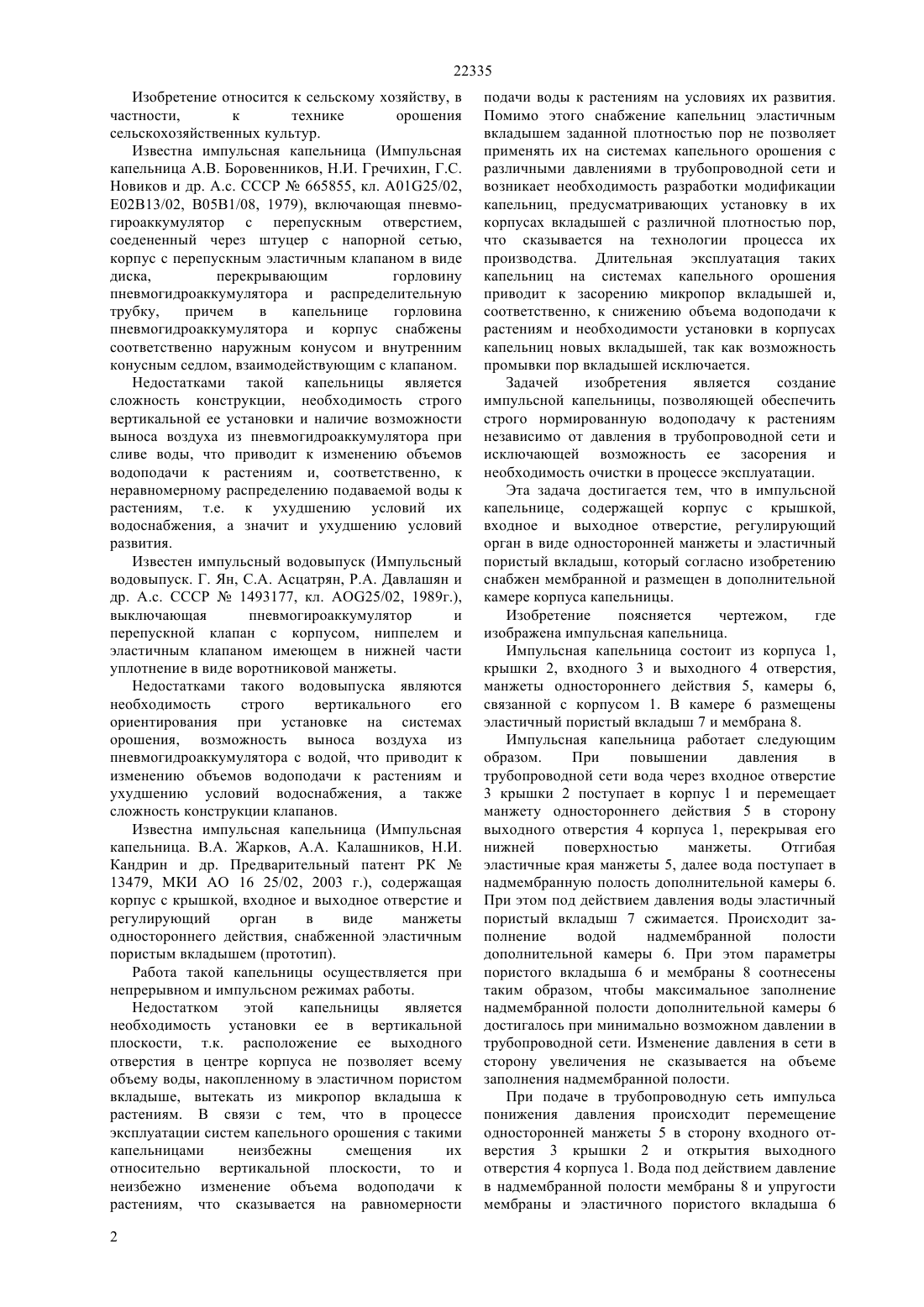

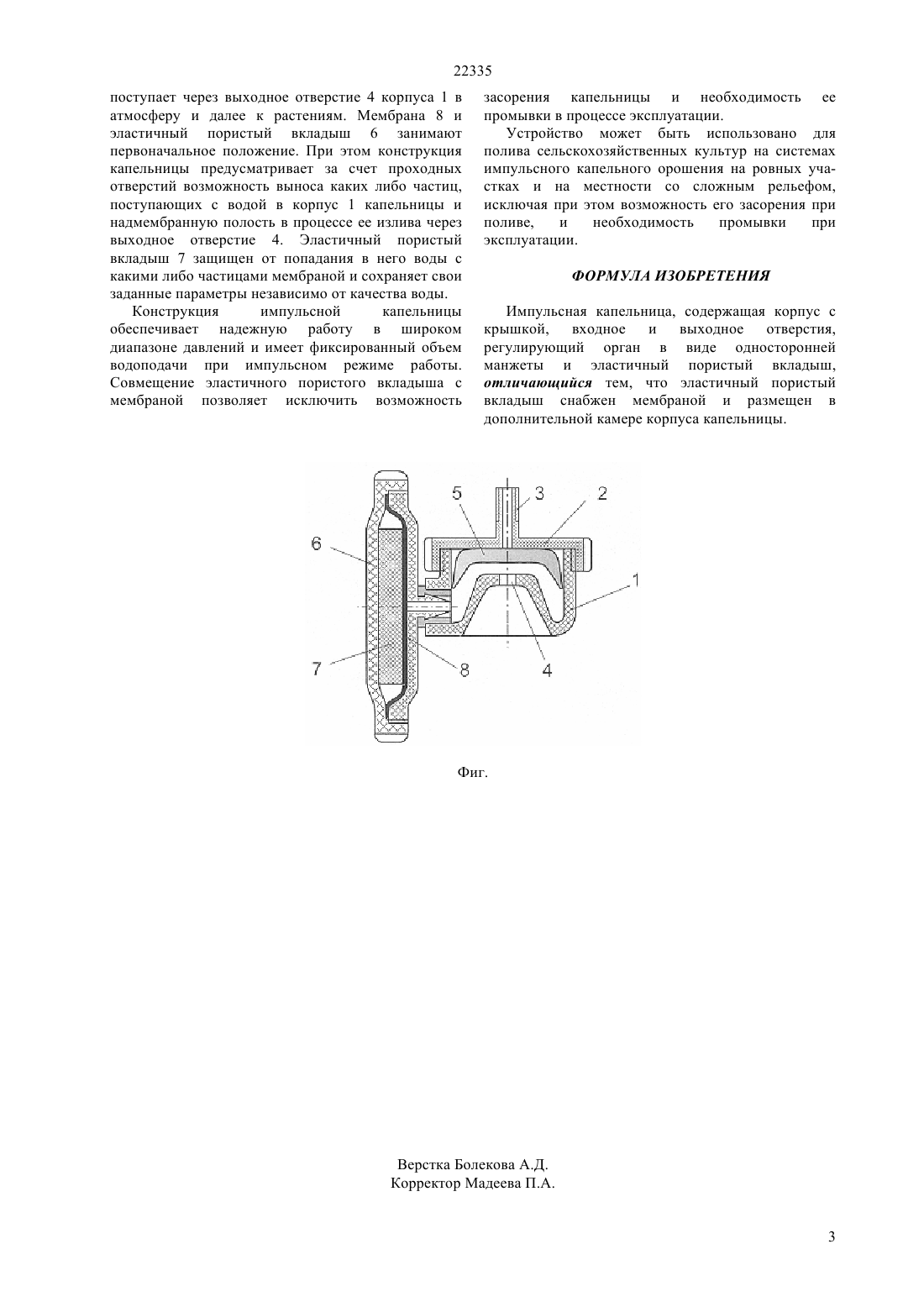

(51) 01 25/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сущность приобретения заключается в том, что в импульсной капельнице, содержащей корпус с крышкой, входное и выходное отверстия и регулирующий орган в виде односторонней манжеты,предусмотрена дополнительная камера, в которой расположен эластичный пористый вкладыш,снабженный мембраной. Применение изобретения на практике позволит обеспечить заданный фиксированный объем водоподачи к растениям независимо от изменения значения давления в трубопроводной сети и тем самым создать возможность применения таких капельниц в сложных условиях местности.(72) Жарков Вячеслав Антонович Калашникова Людмила Павловна Гричаная Татьяна Сергеевна Ангольд Елена Владимировна Мусаев Алтай Исаевич(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский институт водного хозяйства(56) Предварительный патент РК 13479, 01 25/02, 2003(57) Изобретение относится к сельскому хозяйству,в частности,к технике орошения сельскохозяйственных культур. 22335 Изобретение относится к сельскому хозяйству, в частности,к технике орошения сельскохозяйственных культур. Известна импульсная капельница (Импульсная капельница А.В. Боровенников, Н.И. Гречихин, Г.С. Новиков и др. А.с. СССР 665855, кл. 0125/02,Е 02 В 13/02, В 05 В 1/08, 1979), включающая пневмогироаккумулятор с перепускным отверстием,соедененный через штуцер с напорной сетью,корпус с перепускным эластичным клапаном в виде диска,перекрывающим горловину пневмогидроаккумулятора и распределительную трубку,причем в капельнице горловина пневмогидроаккумулятора и корпус снабжены соответственно наружным конусом и внутренним конусным седлом, взаимодействующим с клапаном. Недостатками такой капельницы является сложность конструкции, необходимость строго вертикальной ее установки и наличие возможности выноса воздуха из пневмогидроаккумулятора при сливе воды, что приводит к изменению объемов водоподачи к растениям и, соответственно, к неравномерному распределению подаваемой воды к растениям, т.е. к ухудшению условий их водоснабжения, а значит и ухудшению условий развития. Известен импульсный водовыпуск (Импульсный водовыпуск. Г. Ян, С.А. Асцатрян, Р.А. Давлашян и др. А.с. СССР 1493177, кл. 25/02, 1989 г.),выключающая пневмогироаккумулятор и перепускной клапан с корпусом, ниппелем и эластичным клапаном имеющем в нижней части уплотнение в виде воротниковой манжеты. Недостатками такого водовыпуска являются необходимость строго вертикального его ориентирования при установке на системах орошения, возможность выноса воздуха из пневмогидроаккумулятора с водой, что приводит к изменению объемов водоподачи к растениям и ухудшению условий водоснабжения, а также сложность конструкции клапанов. Известна импульсная капельница (Импульсная капельница. В.А. Жарков, А.А. Калашников, Н.И. Кандрин и др. Предварительный патент РК 13479, МКИ АО 16 25/02, 2003 г.), содержащая корпус с крышкой, входное и выходное отверстие и регулирующий орган в виде манжеты одностороннего действия, снабженной эластичным пористым вкладышем (прототип). Работа такой капельницы осуществляется при непрерывном и импульсном режимах работы. Недостатком этой капельницы является необходимость установки ее в вертикальной плоскости, т.к. расположение ее выходного отверстия в центре корпуса не позволяет всему объему воды, накопленному в эластичном пористом вкладыше, вытекать из микропор вкладыша к растениям. В связи с тем, что в процессе эксплуатации систем капельного орошения с такими капельницами неизбежны смещения их относительно вертикальной плоскости, то и неизбежно изменение объема водоподачи к растениям, что сказывается на равномерности 2 подачи воды к растениям на условиях их развития. Помимо этого снабжение капельниц эластичным вкладышем заданной плотностью пор не позволяет применять их на системах капельного орошения с различными давлениями в трубопроводной сети и возникает необходимость разработки модификации капельниц, предусматривающих установку в их корпусах вкладышей с различной плотностью пор,что сказывается на технологии процесса их производства. Длительная эксплуатация таких капельниц на системах капельного орошения приводит к засорению микропор вкладышей и,соответственно, к снижению объема водоподачи к растениям и необходимости установки в корпусах капельниц новых вкладышей, так как возможность промывки пор вкладышей исключается. Задачей изобретения является создание импульсной капельницы, позволяющей обеспечить строго нормированную водоподачу к растениям независимо от давления в трубопроводной сети и исключающей возможность ее засорения и необходимость очистки в процессе эксплуатации. Эта задача достигается тем, что в импульсной капельнице, содержащей корпус с крышкой,входное и выходное отверстие, регулирующий орган в виде односторонней манжеты и эластичный пористый вкладыш, который согласно изобретению снабжен мембранной и размещен в дополнительной камере корпуса капельницы. Изобретение поясняется чертежом,где изображена импульсная капельница. Импульсная капельница состоит из корпуса 1,крышки 2, входного 3 и выходного 4 отверстия,манжеты одностороннего действия 5, камеры 6,связанной с корпусом 1. В камере 6 размещены эластичный пористый вкладыш 7 и мембрана 8. Импульсная капельница работает следующим образом. При повышении давления в трубопроводной сети вода через входное отверстие 3 крышки 2 поступает в корпус 1 и перемещает манжету одностороннего действия 5 в сторону выходного отверстия 4 корпуса 1, перекрывая его нижней поверхностью манжеты. Отгибая эластичные края манжеты 5, далее вода поступает в надмембранную полость дополнительной камеры 6. При этом под действием давления воды эластичный пористый вкладыш 7 сжимается. Происходит заполнение водой надмембранной полости дополнительной камеры 6. При этом параметры пористого вкладыша 6 и мембраны 8 соотнесены таким образом, чтобы максимальное заполнение надмембранной полости дополнительной камеры 6 достигалось при минимально возможном давлении в трубопроводной сети. Изменение давления в сети в сторону увеличения не сказывается на объеме заполнения надмембранной полости. При подаче в трубопроводную сеть импульса понижения давления происходит перемещение односторонней манжеты 5 в сторону входного отверстия 3 крышки 2 и открытия выходного отверстия 4 корпуса 1. Вода под действием давление в надмембранной полости мембраны 8 и упругости мембраны и эластичного пористого вкладыша 6 22335 поступает через выходное отверстие 4 корпуса 1 в атмосферу и далее к растениям. Мембрана 8 и эластичный пористый вкладыш 6 занимают первоначальное положение. При этом конструкция капельницы предусматривает за счет проходных отверстий возможность выноса каких либо частиц,поступающих с водой в корпус 1 капельницы и надмембранную полость в процессе ее излива через выходное отверстие 4. Эластичный пористый вкладыш 7 защищен от попадания в него воды с какими либо частицами мембраной и сохраняет свои заданные параметры независимо от качества воды. Конструкция импульсной капельницы обеспечивает надежную работу в широком диапазоне давлений и имеет фиксированный объем водоподачи при импульсном режиме работы. Совмещение эластичного пористого вкладыша с мембраной позволяет исключить возможность засорения капельницы и необходимость ее промывки в процессе эксплуатации. Устройство может быть использовано для полива сельскохозяйственных культур на системах импульсного капельного орошения на ровных участках и на местности со сложным рельефом,исключая при этом возможность его засорения при поливе,и необходимость промывки при эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ Импульсная капельница, содержащая корпус с крышкой, входное и выходное отверстия,регулирующий орган в виде односторонней манжеты и эластичный пористый вкладыш,отличающийся тем, что эластичный пористый вкладыш снабжен мембраной и размещен в дополнительной камере корпуса капельницы.
