Импульсная капельница

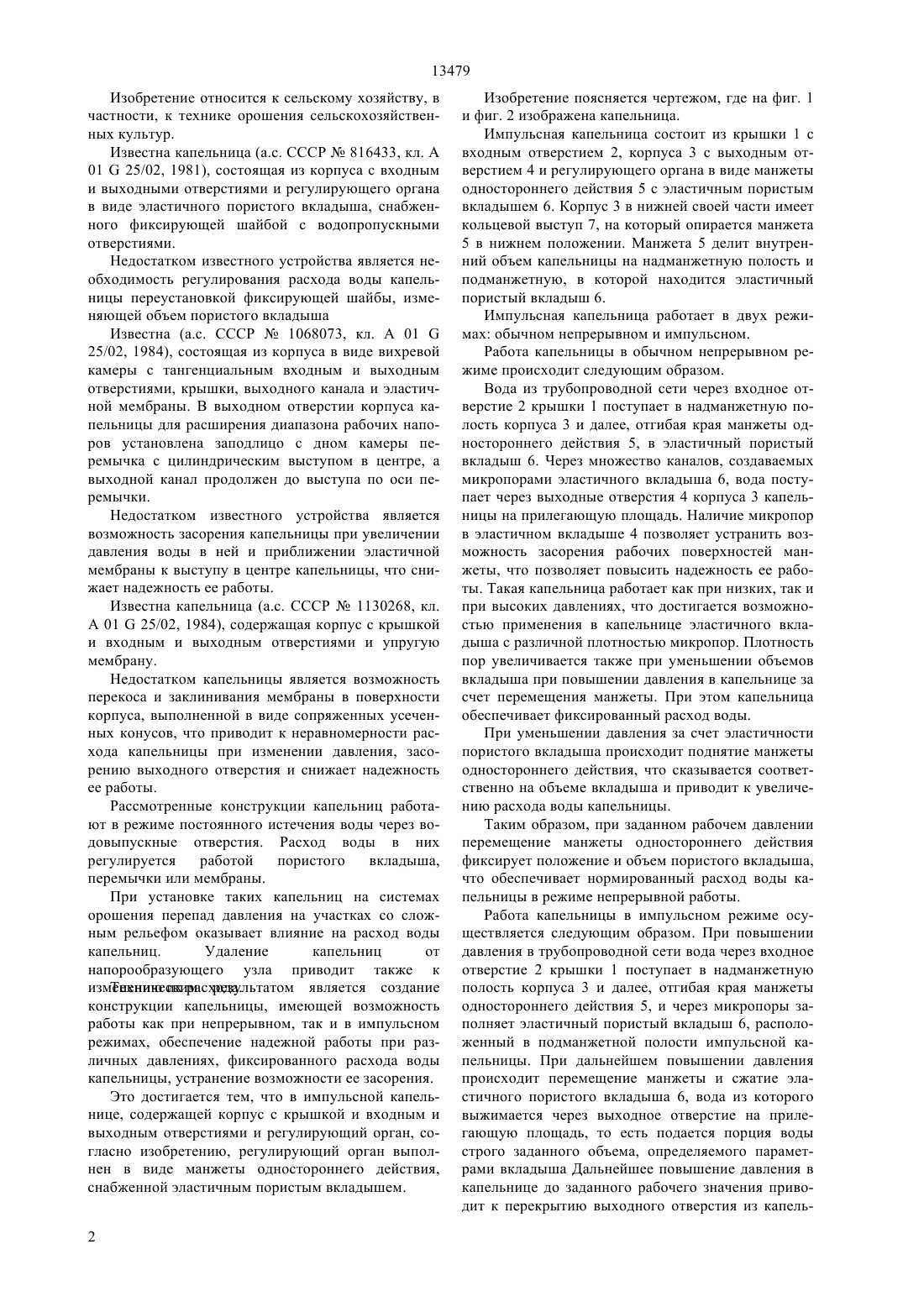

(51) 05 1/08 (2006.01) 01 25/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к сельскому хозяйству,в частности, к технике орошения сельскохозяйственных культур. Импульсная капельница содержит корпус с крышкой и входным и выходным отверстиями и регулирующий орган, выполненный в виде манжеты одностороннего действия, снабженной эластичным пористым вкладышем. Изобретение позволяет обеспечить надежность работы капельницы при различных давлениях, фиксированный расход воды капельницы и устранить возможность ее засорения.(72) Жарков Вячеслав Антонович Калашников Александр Афанасьевич Кандрин Николай Ильич Калашникова Людмила Павловна Константинов Алексей Викторович(73) Республиканское государственное казенное предприятие Казахский научно-исследовательский институт водного хозяйства 13479 Изобретение относится к сельскому хозяйству, в частности, к технике орошения сельскохозяйственных культур. Известна капельница (а.с. СССР 816433, кл. А 0125/02, 1981), состоящая из корпуса с входным и выходными отверстиями и регулирующего органа в виде эластичного пористого вкладыша, снабженного фиксирующей шайбой с водопропускными отверстиями. Недостатком известного устройства является необходимость регулирования расхода воды капельницы переустановкой фиксирующей шайбы, изменяющей объем пористого вкладыша Известна (а.с. СССР 1068073, кл.0125/02, 1984), состоящая из корпуса в виде вихревой камеры с тангенциальным входным и выходным отверстиями, крышки, выходного канала и эластичной мембраны. В выходном отверстии корпуса капельницы для расширения диапазона рабочих напоров установлена заподлицо с дном камеры перемычка с цилиндрическим выступом в центре, а выходной канал продолжен до выступа по оси перемычки. Недостатком известного устройства является возможность засорения капельницы при увеличении давления воды в ней и приближении эластичной мембраны к выступу в центре капельницы, что снижает надежность ее работы. Известна капельница (а.с. СССР 1130268, кл.0125/02, 1984), содержащая корпус с крышкой и входным и выходным отверстиями и упругую мембрану. Недостатком капельницы является возможность перекоса и заклинивания мембраны в поверхности корпуса, выполненной в виде сопряженных усеченных конусов, что приводит к неравномерности расхода капельницы при изменении давления, засорению выходного отверстия и снижает надежность ее работы. Рассмотренные конструкции капельниц работают в режиме постоянного истечения воды через водовыпускные отверстия. Расход воды в них регулируется работой пористого вкладыша,перемычки или мембраны. При установке таких капельниц на системах орошения перепад давления на участках со сложным рельефом оказывает влияние на расход воды капельниц. Удаление капельниц от напорообразующего узла приводит также к Техническим результатом является создание изменению их расхода. конструкции капельницы, имеющей возможность работы как при непрерывном, так и в импульсном режимах, обеспечение надежной работы при различных давлениях, фиксированного расхода воды капельницы, устранение возможности ее засорения. Это достигается тем, что в импульсной капельнице, содержащей корпус с крышкой и входным и выходным отверстиями и регулирующий орган, согласно изобретению, регулирующий орган выполнен в виде манжеты одностороннего действия,снабженной эластичным пористым вкладышем. 2 Изобретение поясняется чертежом, где на фиг. 1 и фиг. 2 изображена капельница. Импульсная капельница состоит из крышки 1 с входным отверстием 2, корпуса 3 с выходным отверстием 4 и регулирующего органа в виде манжеты одностороннего действия 5 с эластичным пористым вкладышем 6. Корпус 3 в нижней своей части имеет кольцевой выступ 7, на который опирается манжета 5 в нижнем положении. Манжета 5 делит внутренний объем капельницы на надманжетную полость и подманжетную, в которой находится эластичный пористый вкладыш 6. Импульсная капельница работает в двух режимах обычном непрерывном и импульсном. Работа капельницы в обычном непрерывном режиме происходит следующим образом. Вода из трубопроводной сети через входное отверстие 2 крышки 1 поступает в надманжетную полость корпуса 3 и далее, отгибая края манжеты одностороннего действия 5, в эластичный пористый вкладыш 6. Через множество каналов, создаваемых микропорами эластичного вкладыша 6, вода поступает через выходные отверстия 4 корпуса 3 капельницы на прилегающую площадь. Наличие микропор в эластичном вкладыше 4 позволяет устранить возможность засорения рабочих поверхностей манжеты, что позволяет повысить надежность ее работы. Такая капельница работает как при низких, так и при высоких давлениях, что достигается возможностью применения в капельнице эластичного вкладыша с различной плотностью микропор. Плотность пор увеличивается также при уменьшении объемов вкладыша при повышении давления в капельнице за счет перемещения манжеты. При этом капельница обеспечивает фиксированный расход воды. При уменьшении давления за счет эластичности пористого вкладыша происходит поднятие манжеты одностороннего действия, что сказывается соответственно на объеме вкладыша и приводит к увеличению расхода воды капельницы. Таким образом, при заданном рабочем давлении перемещение манжеты одностороннего действия фиксирует положение и объем пористого вкладыша,что обеспечивает нормированный расход воды капельницы в режиме непрерывной работы. Работа капельницы в импульсном режиме осуществляется следующим образом. При повышении давления в трубопроводной сети вода через входное отверстие 2 крышки 1 поступает в надманжетную полость корпуса 3 и далее, отгибая края манжеты одностороннего действия 5, и через микропоры заполняет эластичный пористый вкладыш 6, расположенный в подманжетной полости импульсной капельницы. При дальнейшем повышении давления происходит перемещение манжеты и сжатие эластичного пористого вкладыша 6, вода из которого выжимается через выходное отверстие на прилегающую площадь, то есть подается порция воды строго заданного объема, определяемого параметрами вкладыша Дальнейшее повышение давления в капельнице до заданного рабочего значения приводит к перекрытию выходного отверстия из капель 13479 ницы за счет прижатия манжеты одностороннего действия к кольцевому выступу 7. Доступ воды в атмосферу из капельницы через выходное отверстие прекращается. При подаче в трубопроводную сеть импульса понижения давления за счет эластичности пористого вкладыша в происходит возврат манжеты 5 одностороннего действия в исходное положение. Далее цикл работы повторяется. Работа капельницы в импульсном режиме позволяет обеспечить нормированный объем водоподачи капельницы, заданный параметрами эластичного пористого вкладыша. Конструкция импульсной капельницы обеспечивает надежную работу в широком диапазоне давлений с сохранением фиксированного расхода при непрерывном режиме и постоянного объема выплеска при импульсном режиме работы. Это позволяет использовать капельницы при орошении участков со сложным рельефом. Использование эластичного пористого вкладыша в капельнице снижает возможность засорения рабочих поверхностей манжеты, что также повышает надежность ее работы. Устройство может быть использовано для полива сельскохозяйственных культур на системах капельного орошения при непрерывном и импульсном режимах работы на ровных участках и на местности со сложным рельефом. ФОРМУЛА ИЗОБРЕТЕНИЯ Импульсная капельница, содержащая корпус с крышкой и входным и выходным отверстиями и регулирующий орган, отличающаяся тем, что регулирующий орган выполнен в виде манжеты одностороннего действия, снабженной эластичным пористым вкладышем.
