Поливная арматура

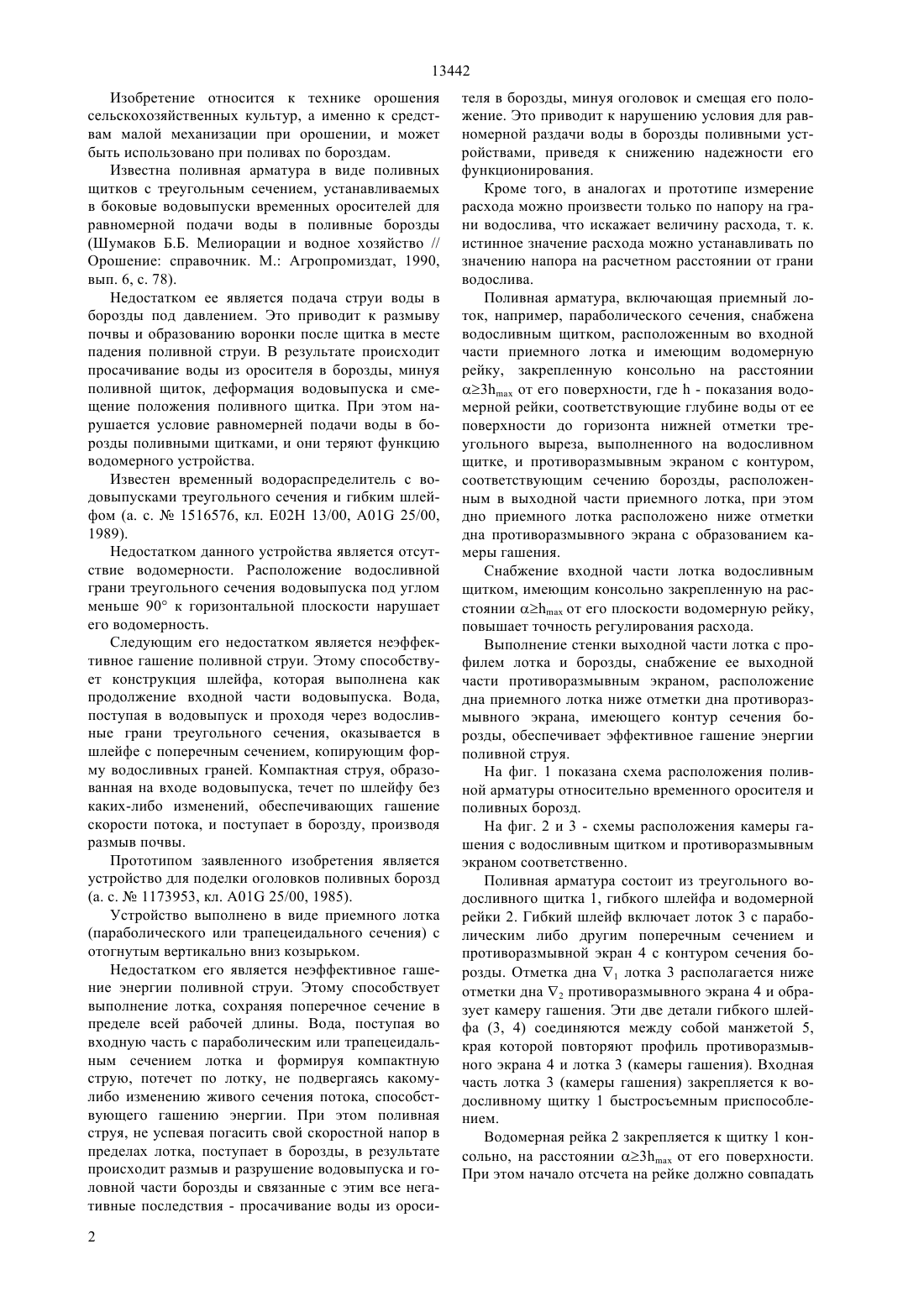

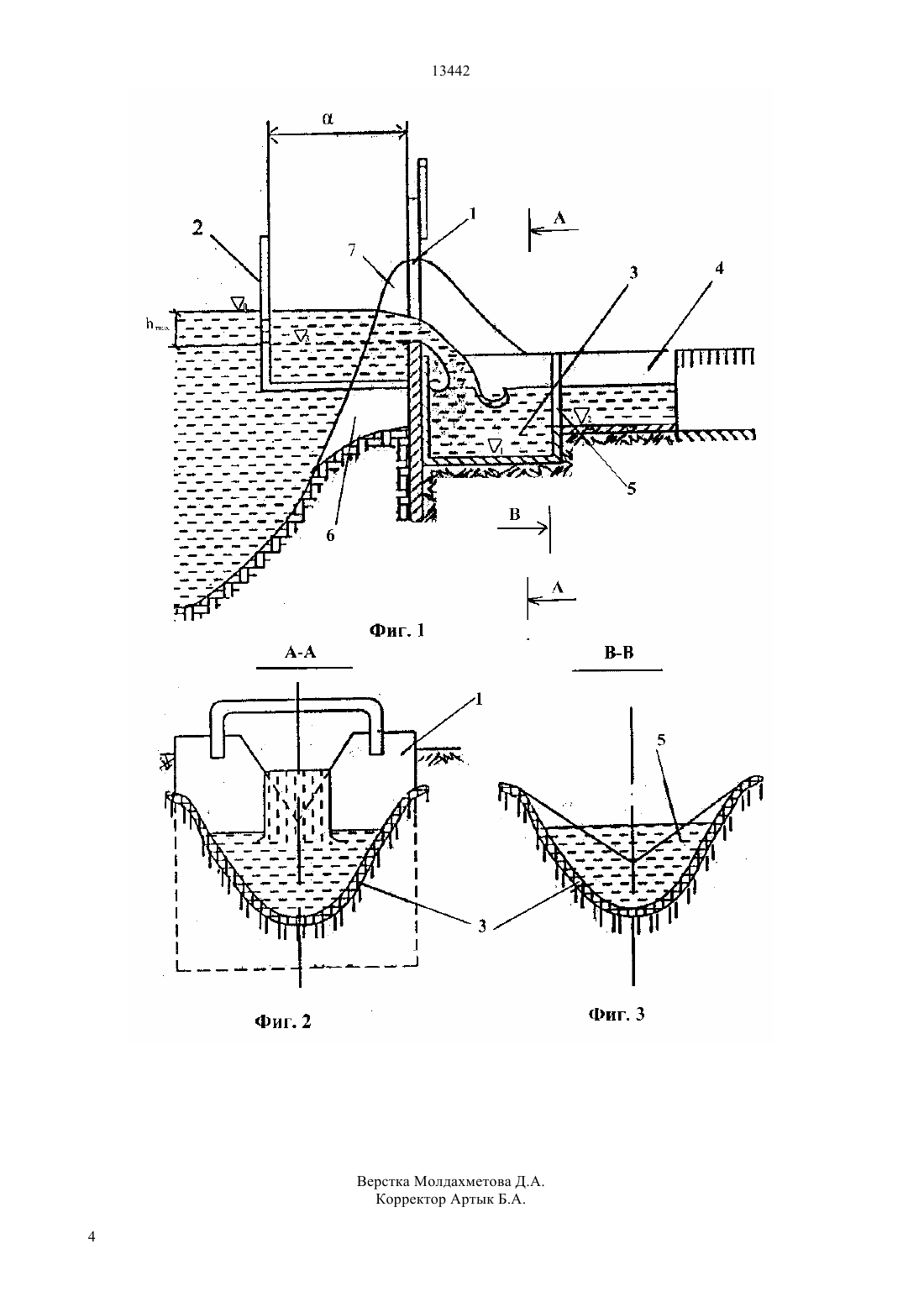

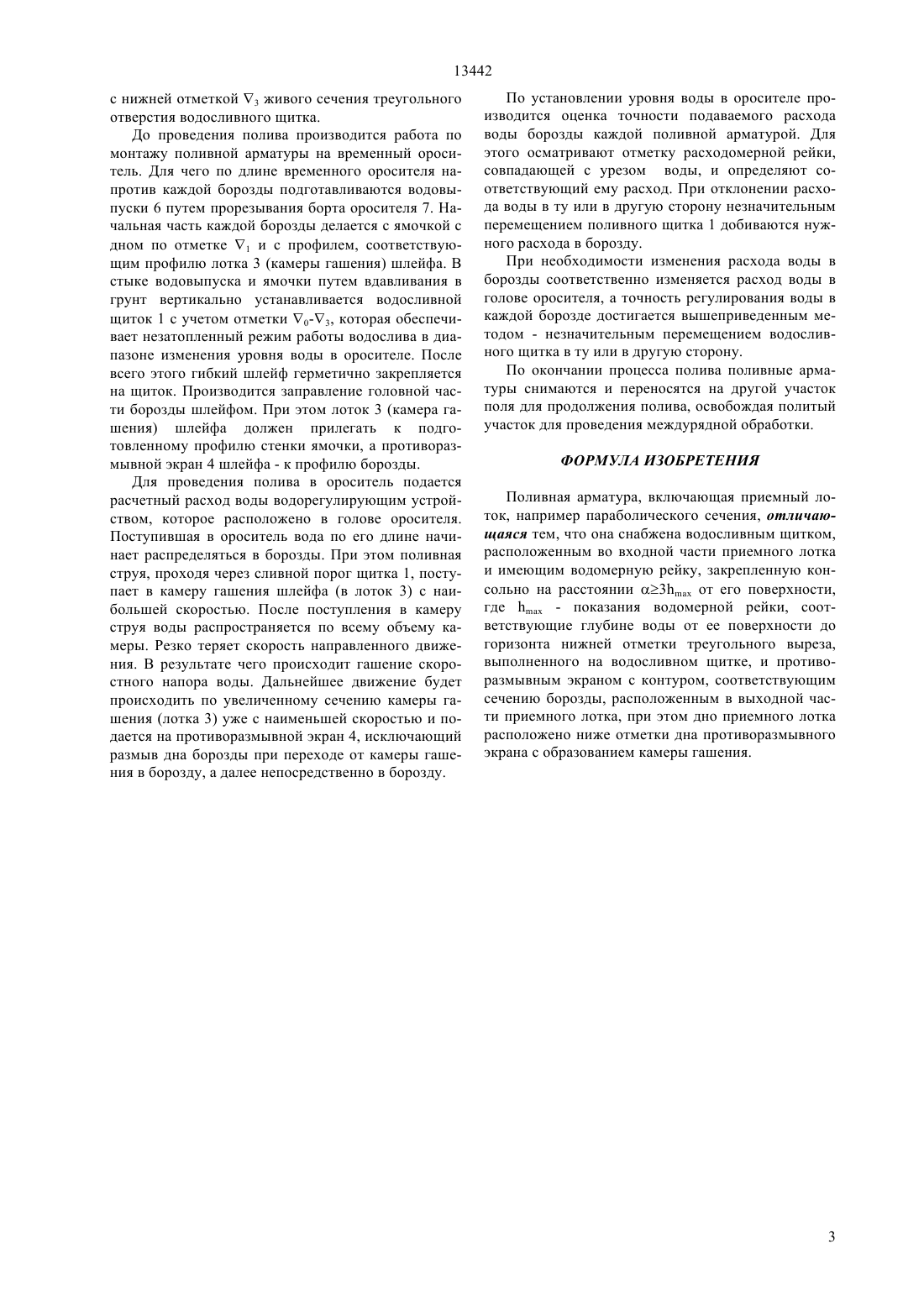

(51) 01 25/00 (2006.01) 02 13/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат изобретения заключается в повышении точности регулирования расхода воды и гашении энергии поливных струй. Поливная арматура, включающая приемный лоток, например, параболического сечения, снабжена водосливным щитком, расположенным во входной части приемного лотка и имеющим водомерную рейку, закрепленную консольно на расстоянии 3 от его поверхности, где- показания водомерной рейки, соответствующие глубине воды от ее поверхности до горизонта нижней отметки треугольного выреза, выполненного на водосливном щитке, и противоразмывным экраном с контуром,соответствующим сечению борозды, расположенным в выходной части приемного лотка, при этом дно приемного лотка расположено ниже отметки дна пртиворазмывного экрана с образованием камеры гашения.(72) Атшабаров Нурлан Бахытжанович Таттибаев Аитбек Аширбекович Кожанов Кажымухан Шерназарович Баймешов Болатбек Алтынбекович Жулаев Арсен Нурланович(73) Республиканское государственное казенное предприятие Казахский научно-исследовательский институт водного хозяйства(57) Изобретение относится к технике орошения сельскохозяйственных культур, а именно к средствам малой механизации при орошении и может быть использовано при поливах по бороздам. 13442 Изобретение относится к технике орошения сельскохозяйственных культур, а именно к средствам малой механизации при орошении, и может быть использовано при поливах по бороздам. Известна поливная арматура в виде поливных щитков с треугольным сечением, устанавливаемых в боковые водовыпуски временных оросителей для равномерной подачи воды в поливные борозды(Шумаков Б.Б. Мелиорации и водное хозяйство // Орошение справочник. М. Агропромиздат, 1990,вып. 6, с. 78). Недостатком ее является подача струи воды в борозды под давлением. Это приводит к размыву почвы и образованию воронки после щитка в месте падения поливной струи. В результате происходит просачивание воды из оросителя в борозды, минуя поливной щиток, деформация водовыпуска и смещение положения поливного щитка. При этом нарушается условие равномерней подачи воды в борозды поливными щитками, и они теряют функцию водомерного устройства. Известен временный водораспределитель с водовыпусками треугольного сечения и гибким шлейфом (а. с.1516576, кл. Е 02 Н 13/00, 01 25/00,1989). Недостатком данного устройства является отсутствие водомерности. Расположение водосливной грани треугольного сечения водовыпуска под углом меньше 90 к горизонтальной плоскости нарушает его водомерность. Следующим его недостатком является неэффективное гашение поливной струи. Этому способствует конструкция шлейфа, которая выполнена как продолжение входной части водовыпуска. Вода,поступая в водовыпуск и проходя через водосливные грани треугольного сечения, оказывается в шлейфе с поперечным сечением, копирующим форму водосливных граней. Компактная струя, образованная на входе водовыпуска, течет по шлейфу без каких-либо изменений, обеспечивающих гашение скорости потока, и поступает в борозду, производя размыв почвы. Прототипом заявленного изобретения является устройство для поделки оголовков поливных борозд(параболического или трапецеидального сечения) с отогнутым вертикально вниз козырьком. Недостатком его является неэффективное гашение энергии поливной струи. Этому способствует выполнение лотка, сохраняя поперечное сечение в пределе всей рабочей длины. Вода, поступая во входную часть с параболическим или трапецеидальным сечением лотка и формируя компактную струю, потечет по лотку, не подвергаясь какомулибо изменению живого сечения потока, способствующего гашению энергии. При этом поливная струя, не успевая погасить свой скоростной напор в пределах лотка, поступает в борозды, в результате происходит размыв и разрушение водовыпуска и головной части борозды и связанные с этим все негативные последствия - просачивание воды из ороси 2 теля в борозды, минуя оголовок и смещая его положение. Это приводит к нарушению условия для равномерной раздачи воды в борозды поливными устройствами, приведя к снижению надежности его функционирования. Кроме того, в аналогах и прототипе измерение расхода можно произвести только по напору на грани водослива, что искажает величину расхода, т. к. истинное значение расхода можно устанавливать по значению напора на расчетном расстоянии от грани водослива. Поливная арматура, включающая приемный лоток, например, параболического сечения, снабжена водосливным щитком, расположенным во входной части приемного лотка и имеющим водомерную рейку, закрепленную консольно на расстоянии 3 от его поверхности, где- показания водомерной рейки, соответствующие глубине воды от ее поверхности до горизонта нижней отметки треугольного выреза, выполненного на водосливном щитке, и противоразмывным экраном с контуром,соответствующим сечению борозды, расположенным в выходной части приемного лотка, при этом дно приемного лотка расположено ниже отметки дна противоразмывного экрана с образованием камеры гашения. Снабжение входной части лотка водосливным щитком, имеющим консольно закрепленную на расстоянииот его плоскости водомерную рейку,повышает точность регулирования расхода. Выполнение стенки выходной части лотка с профилем лотка и борозды, снабжение ее выходной части противоразмывным экраном, расположение дна приемного лотка ниже отметки дна противоразмывного экрана, имеющего контур сечения борозды, обеспечивает эффективное гашение энергии поливной струя. На фиг. 1 показана схема расположения поливной арматуры относительно временного оросителя и поливных борозд. На фиг. 2 и 3 - схемы расположения камеры гашения с водосливным щитком и противоразмывным экраном соответственно. Поливная арматура состоит из треугольного водосливного щитка 1, гибкого шлейфа и водомерной рейки 2. Гибкий шлейф включает лоток 3 с параболическим либо другим поперечным сечением и противоразмывной экран 4 с контуром сечения борозды. Отметка дна 1 лотка 3 располагается ниже отметки дна 2 противоразмывного экрана 4 и образует камеру гашения. Эти две детали гибкого шлейфа (3, 4) соединяются между собой манжетой 5,края которой повторяют профиль противоразмывного экрана 4 и лотка 3 (камеры гашения). Входная часть лотка 3 (камеры гашения) закрепляется к водосливному щитку 1 быстросъемным приспособлением. Водомерная рейка 2 закрепляется к щитку 1 консольно, на расстоянии 3 от его поверхности. При этом начало отсчета на рейке должно совпадать 13442 с нижней отметкой 3 живого сечения треугольного отверстия водосливного щитка. До проведения полива производится работа по монтажу поливной арматуры на временный ороситель. Для чего по длине временного оросителя напротив каждой борозды подготавливаются водовыпуски 6 путем прорезывания борта оросителя 7. Начальная часть каждой борозды делается с ямочкой с дном по отметке 1 и с профилем, соответствующим профилю лотка 3 (камеры гашения) шлейфа. В стыке водовыпуска и ямочки путем вдавливания в грунт вертикально устанавливается водосливной щиток 1 с учетом отметки 0-3, которая обеспечивает незатопленный режим работы водослива в диапазоне изменения уровня воды в оросителе. После всего этого гибкий шлейф герметично закрепляется на щиток. Производится заправление головной части борозды шлейфом. При этом лоток 3 (камера гашения) шлейфа должен прилегать к подготовленному профилю стенки ямочки, а противоразмывной экран 4 шлейфа - к профилю борозды. Для проведения полива в ороситель подается расчетный расход воды водорегулирующим устройством, которое расположено в голове оросителя. Поступившая в ороситель вода по его длине начинает распределяться в борозды. При этом поливная струя, проходя через сливной порог щитка 1, поступает в камеру гашения шлейфа (в лоток 3) с наибольшей скоростью. После поступления в камеру струя воды распространяется по всему объему камеры. Резко теряет скорость направленного движения. В результате чего происходит гашение скоростного напора воды. Дальнейшее движение будет происходить по увеличенному сечению камеры гашения (лотка 3) уже с наименьшей скоростью и подается на противоразмывной экран 4, исключающий размыв дна борозды при переходе от камеры гашения в борозду, а далее непосредственно в борозду. По установлении уровня воды в оросителе производится оценка точности подаваемого расхода воды борозды каждой поливной арматурой. Для этого осматривают отметку расходомерной рейки,совпадающей с урезом воды, и определяют соответствующий ему расход. При отклонении расхода воды в ту или в другую сторону незначительным перемещением поливного щитка 1 добиваются нужного расхода в борозду. При необходимости изменения расхода воды в борозды соответственно изменяется расход воды в голове оросителя, а точность регулирования воды в каждой борозде достигается вышеприведенным методом - незначительным перемещением водосливного щитка в ту или в другую сторону. По окончании процесса полива поливные арматуры снимаются и переносятся на другой участок поля для продолжения полива, освобождая политый участок для проведения междурядной обработки. ФОРМУЛА ИЗОБРЕТЕНИЯ Поливная арматура, включающая приемный лоток, например параболического сечения, отличающаяся тем, что она снабжена водосливным щитком,расположенным во входной части приемного лотка и имеющим водомерную рейку, закрепленную консольно на расстоянии 3 от его поверхности,где- показания водомерной рейки, соответствующие глубине воды от ее поверхности до горизонта нижней отметки треугольного выреза,выполненного на водосливном щитке, и противоразмывным экраном с контуром, соответствующим сечению борозды, расположенным в выходной части приемного лотка, при этом дно приемного лотка расположено ниже отметки дна противоразмывного экрана с образованием камеры гашения.
