Передвижная пылесосная установка для уборки производственного помещения

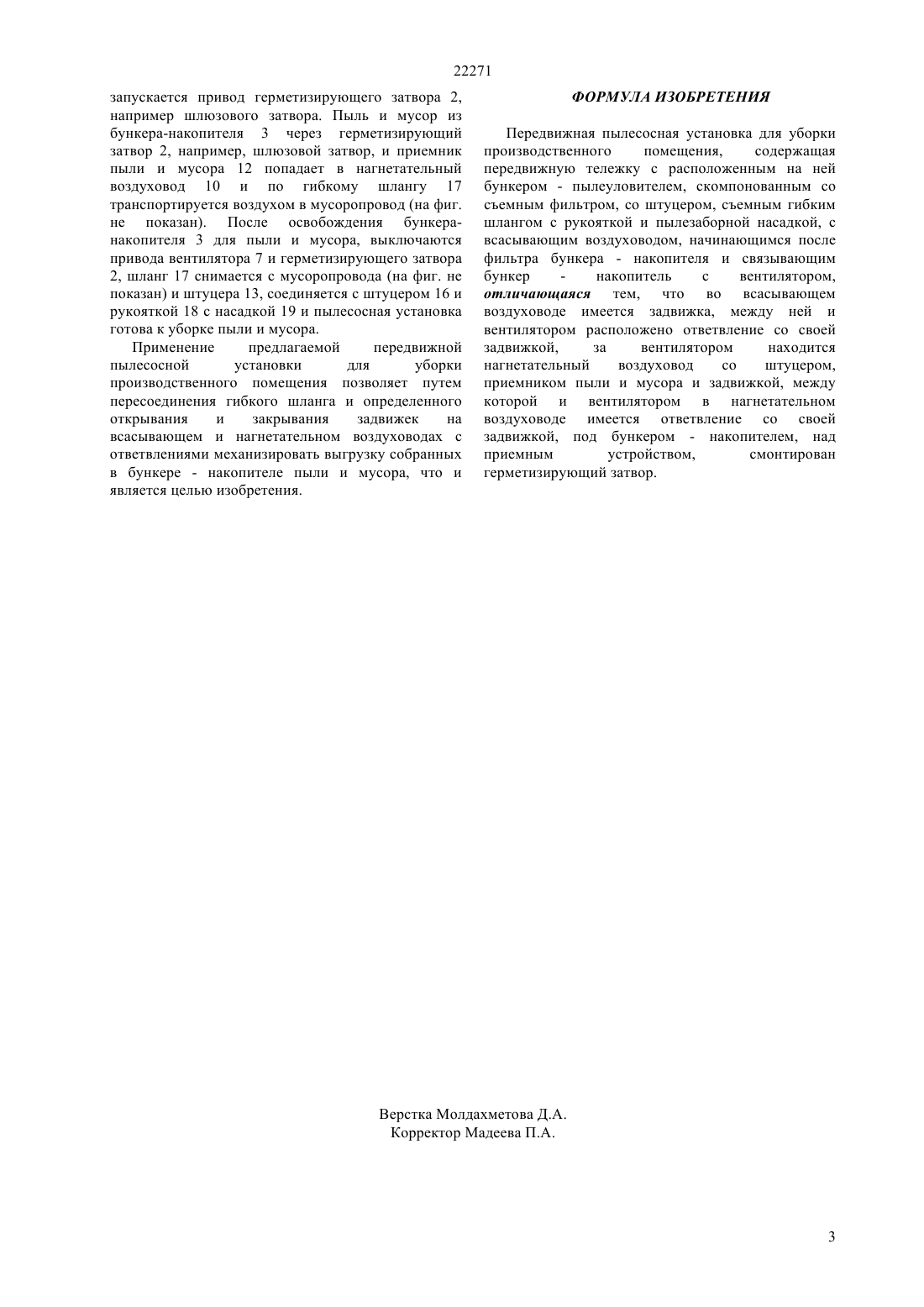

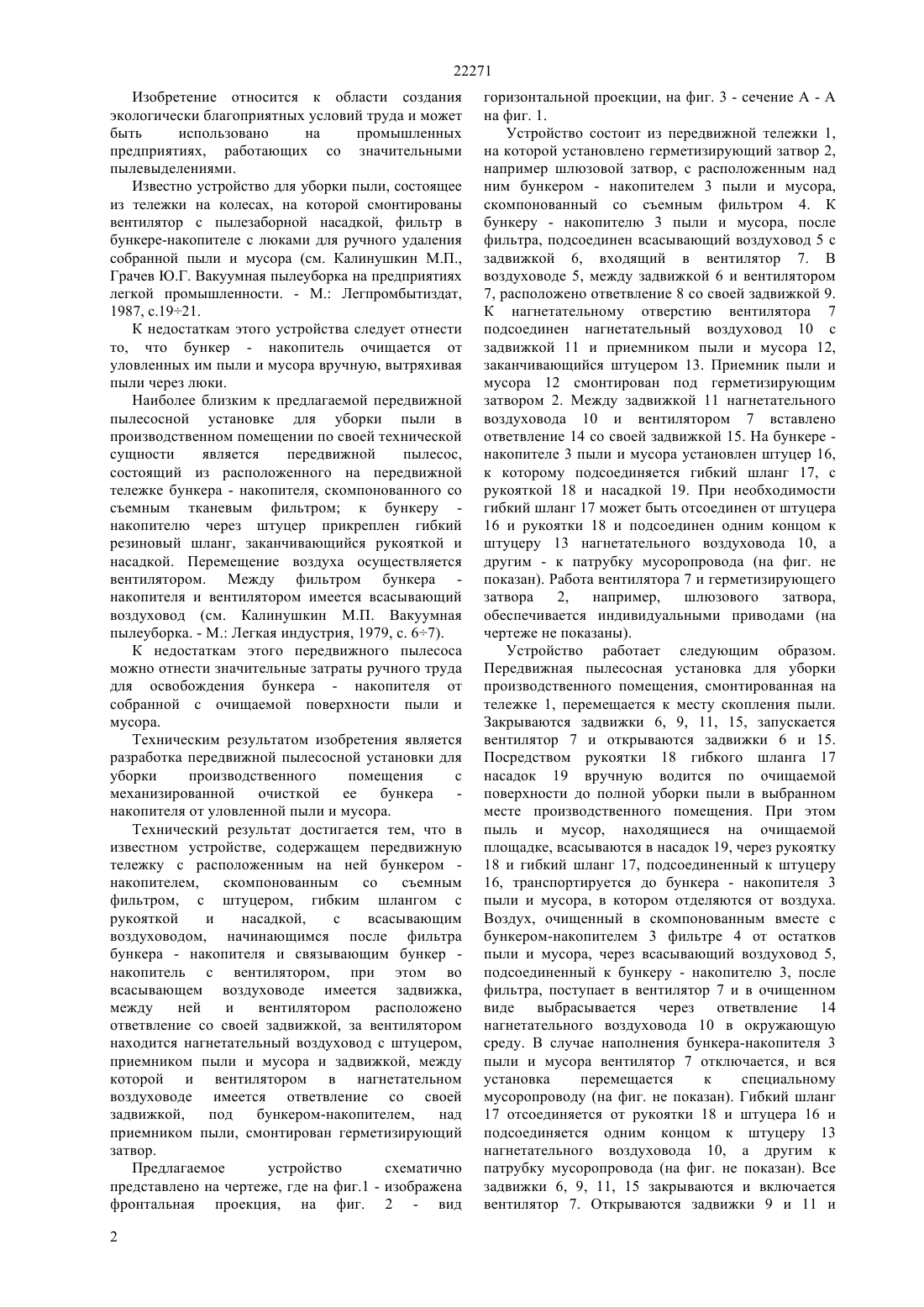

(51) 65 69/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ воздуховодом, начинающимся после фильтранакопителя и связывающим бункер - накопитель с вентилятором. Новым является то, что во всасывающем воздуховоде имеется задвижка, между ней и вентилятором расположено ответвление со своей задвижкой, за вентилятором находится нагнетательный воздуховод с штуцером, приемником пыли и мусора и задвижкой, между которой и вентилятором в нагнетательном воздуховоде имеется ответвление со своей задвижкой, под бункером-накопителем, над приемным устройством,смонтирован герметизирующий затвор. Применение предлагаемой передвижной пылесосной установки для уборки производственного помещения позволяет путем пересоединения гибкого шланга и определенного открывания и закрывания задвижек на всасывающем и нагнетательном воздуховодах с ответвлениями механизировать выгрузку собранных в бункере накопителе пыли и мусора, что и является целью изобретения.(72) Коробов Алексей Константинович Репп Константин Рудольфович Коробова Наталья Константиновна Коробова Анна Константиновна(73) Акционерное общество Алматинский технологический университет(54) ПЕРЕДВИЖНАЯ ПЫЛЕСОСНАЯ УСТАНОВКА ДЛЯ УБОРКИ ПРОИЗВОДСТВЕННОГО ПОМЕЩЕНИЯ(57) Изобретение относится к области создания экологически благоприятных условий труда и может быть использовано на промышленных предприятиях, работающих со значительными пылевыделениями. Устройство состоит из передвижной тележки с расположенным на ней бункером - пылеуловителем,скомпонованным со съемным тканевым фильтром, с штуцером, съемным гибким шлангом с рукояткой и пылезаборным насадком,с всасывающим 22271 Изобретение относится к области создания экологически благоприятных условий труда и может быть использовано на промышленных предприятиях, работающих со значительными пылевыделениями. Известно устройство для уборки пыли, состоящее из тележки на колесах, на которой смонтированы вентилятор с пылезаборной насадкой, фильтр в бункере-накопителе с люками для ручного удаления собранной пыли и мусора (см. Калинушкин М.П.,Грачев Ю.Г. Вакуумная пылеуборка на предприятиях легкой промышленности. - М. Легпромбытиздат,1987, с.1921. К недостаткам этого устройства следует отнести то, что бункер - накопитель очищается от уловленных им пыли и мусора вручную, вытряхивая пыли через люки. Наиболее близким к предлагаемой передвижной пылесосной установке для уборки пыли в производственном помещении по своей технической сущности является передвижной пылесос,состоящий из расположенного на передвижной тележке бункера - накопителя, скомпонованного со съемным тканевым фильтром к бункеру накопителю через штуцер прикреплен гибкий резиновый шланг, заканчивающийся рукояткой и насадкой. Перемещение воздуха осуществляется вентилятором. Между фильтром бункера накопителя и вентилятором имеется всасывающий воздуховод (см. Калинушкин М.П. Вакуумная пылеуборка. - М. Легкая индустрия, 1979, с. 67). К недостаткам этого передвижного пылесоса можно отнести значительные затраты ручного труда для освобождения бункера - накопителя от собранной с очищаемой поверхности пыли и мусора. Техническим результатом изобретения является разработка передвижной пылесосной установки для уборки производственного помещения с механизированной очисткой ее бункера накопителя от уловленной пыли и мусора. Технический результат достигается тем, что в известном устройстве, содержащем передвижную тележку с расположенным на ней бункером накопителем,скомпонованным со съемным фильтром, с штуцером, гибким шлангом с рукояткой и насадкой,с всасывающим воздуховодом, начинающимся после фильтра бункера - накопителя и связывающим бункер накопитель с вентилятором, при этом во всасывающем воздуховоде имеется задвижка,между ней и вентилятором расположено ответвление со своей задвижкой, за вентилятором находится нагнетательный воздуховод с штуцером,приемником пыли и мусора и задвижкой, между которой и вентилятором в нагнетательном воздуховоде имеется ответвление со своей задвижкой,под бункером-накопителем,над приемником пыли, смонтирован герметизирующий затвор. Предлагаемое устройство схематично представлено на чертеже, где на фиг.1 - изображена фронтальная проекция, на фиг. 2 - вид 2 горизонтальной проекции, на фиг. 3 - сечение А - А на фиг. 1. Устройство состоит из передвижной тележки 1,на которой установлено герметизирующий затвор 2,например шлюзовой затвор, с расположенным над ним бункером - накопителем 3 пыли и мусора,скомпонованный со съемным фильтром 4. К бункеру - накопителю 3 пыли и мусора, после фильтра, подсоединен всасывающий воздуховод 5 с задвижкой 6, входящий в вентилятор 7. В воздуховоде 5, между задвижкой 6 и вентилятором 7, расположено ответвление 8 со своей задвижкой 9. К нагнетательному отверстию вентилятора 7 подсоединен нагнетательный воздуховод 10 с задвижкой 11 и приемником пыли и мусора 12,заканчивающийся штуцером 13. Приемник пыли и мусора 12 смонтирован под герметизирующим затвором 2. Между задвижкой 11 нагнетательного воздуховода 10 и вентилятором 7 вставлено ответвление 14 со своей задвижкой 15. На бункере накопителе 3 пыли и мусора установлен штуцер 16,к которому подсоединяется гибкий шланг 17, с рукояткой 18 и насадкой 19. При необходимости гибкий шланг 17 может быть отсоединен от штуцера 16 и рукоятки 18 и подсоединен одним концом к штуцеру 13 нагнетательного воздуховода 10, а другим - к патрубку мусоропровода (на фиг. не показан). Работа вентилятора 7 и герметизирующего затвора 2,например,шлюзового затвора,обеспечивается индивидуальными приводами (на чертеже не показаны). Устройство работает следующим образом. Передвижная пылесосная установка для уборки производственного помещения, смонтированная на тележке 1, перемещается к месту скопления пыли. Закрываются задвижки 6, 9, 11, 15, запускается вентилятор 7 и открываются задвижки 6 и 15. Посредством рукоятки 18 гибкого шланга 17 насадок 19 вручную водится по очищаемой поверхности до полной уборки пыли в выбранном месте производственного помещения. При этом пыль и мусор, находящиеся на очищаемой площадке, всасываются в насадок 19, через рукоятку 18 и гибкий шланг 17, подсоединенный к штуцеру 16, транспортируется до бункера - накопителя 3 пыли и мусора, в котором отделяются от воздуха. Воздух, очищенный в скомпонованным вместе с бункером-накопителем 3 фильтре 4 от остатков пыли и мусора, через всасывающий воздуховод 5,подсоединенный к бункеру - накопителю 3, после фильтра, поступает в вентилятор 7 и в очищенном виде выбрасывается через ответвление 14 нагнетательного воздуховода 10 в окружающую среду. В случае наполнения бункера-накопителя 3 пыли и мусора вентилятор 7 отключается, и вся установка перемещается к специальному мусоропроводу (на фиг. не показан). Гибкий шланг 17 отсоединяется от рукоятки 18 и штуцера 16 и подсоединяется одним концом к штуцеру 13 нагнетательного воздуховода 10, а другим к патрубку мусоропровода (на фиг. не показан). Все задвижки 6, 9, 11, 15 закрываются и включается вентилятор 7. Открываются задвижки 9 и 11 и 22271 запускается привод герметизирующего затвора 2,например шлюзового затвора. Пыль и мусор из бункера-накопителя 3 через герметизирующий затвор 2, например, шлюзовой затвор, и приемник пыли и мусора 12 попадает в нагнетательный воздуховод 10 и по гибкому шлангу 17 транспортируется воздухом в мусоропровод (на фиг. не показан). После освобождения бункеранакопителя 3 для пыли и мусора, выключаются привода вентилятора 7 и герметизирующего затвора 2, шланг 17 снимается с мусоропровода (на фиг. не показан) и штуцера 13, соединяется с штуцером 16 и рукояткой 18 с насадкой 19 и пылесосная установка готова к уборке пыли и мусора. Применение предлагаемой передвижной пылесосной установки для уборки производственного помещения позволяет путем пересоединения гибкого шланга и определенного открывания и закрывания задвижек на всасывающем и нагнетательном воздуховодах с ответвлениями механизировать выгрузку собранных в бункере - накопителе пыли и мусора, что и является целью изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ Передвижная пылесосная установка для уборки производственного помещения,содержащая передвижную тележку с расположенным на ней бункером - пылеуловителем, скомпонованным со съемным фильтром, со штуцером, съемным гибким шлангом с рукояткой и пылезаборной насадкой, с всасывающим воздуховодом, начинающимся после фильтра бункера - накопителя и связывающим бункер накопитель с вентилятором,отличающаяся тем, что во всасывающем воздуховоде имеется задвижка, между ней и вентилятором расположено ответвление со своей задвижкой,за вентилятором находится нагнетательный воздуховод со штуцером,приемником пыли и мусора и задвижкой, между которой и вентилятором в нагнетательном воздуховоде имеется ответвление со своей задвижкой, под бункером - накопителем, над приемным устройством,смонтирован герметизирующий затвор.
