Установка для охлаждения природного газа

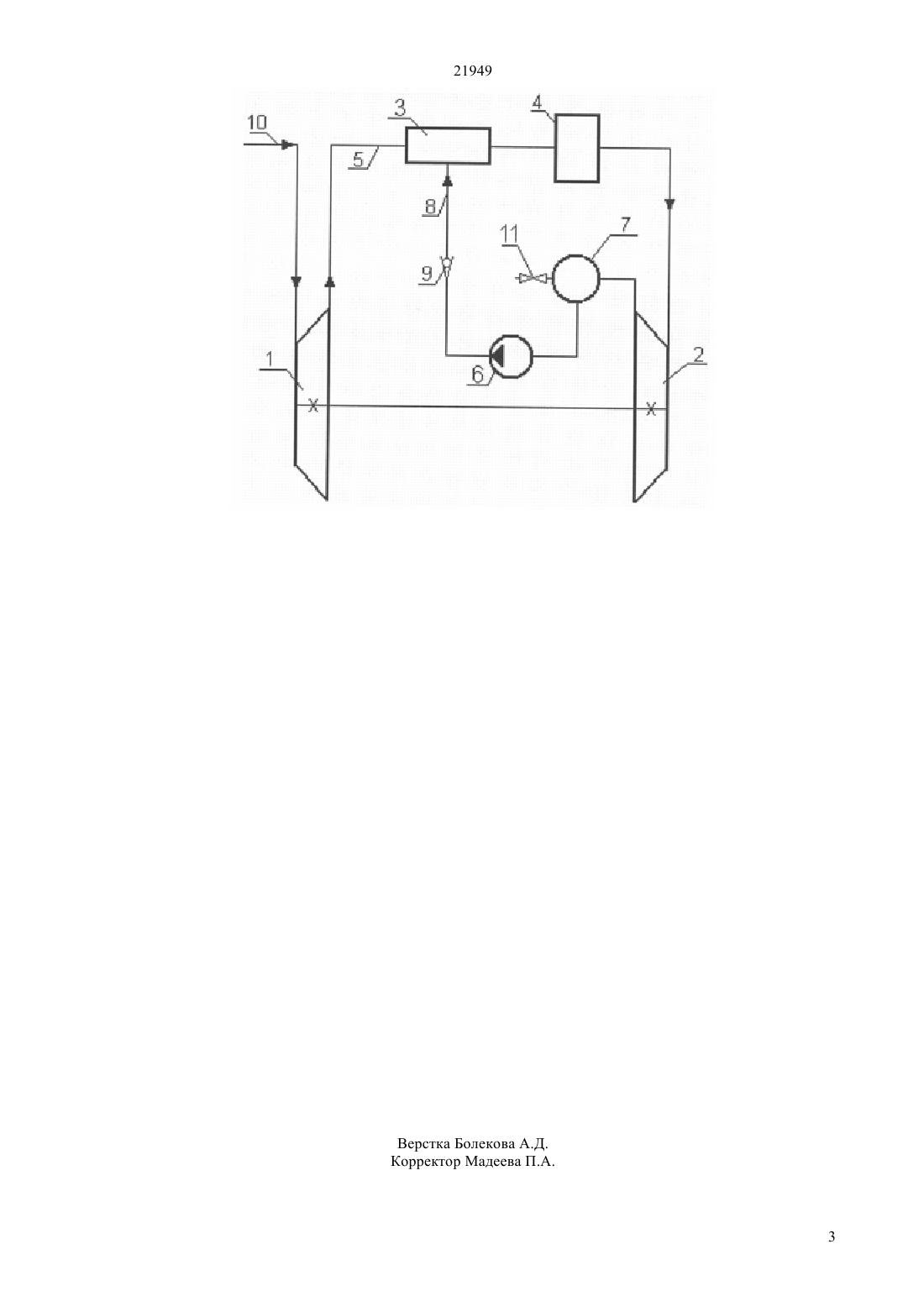

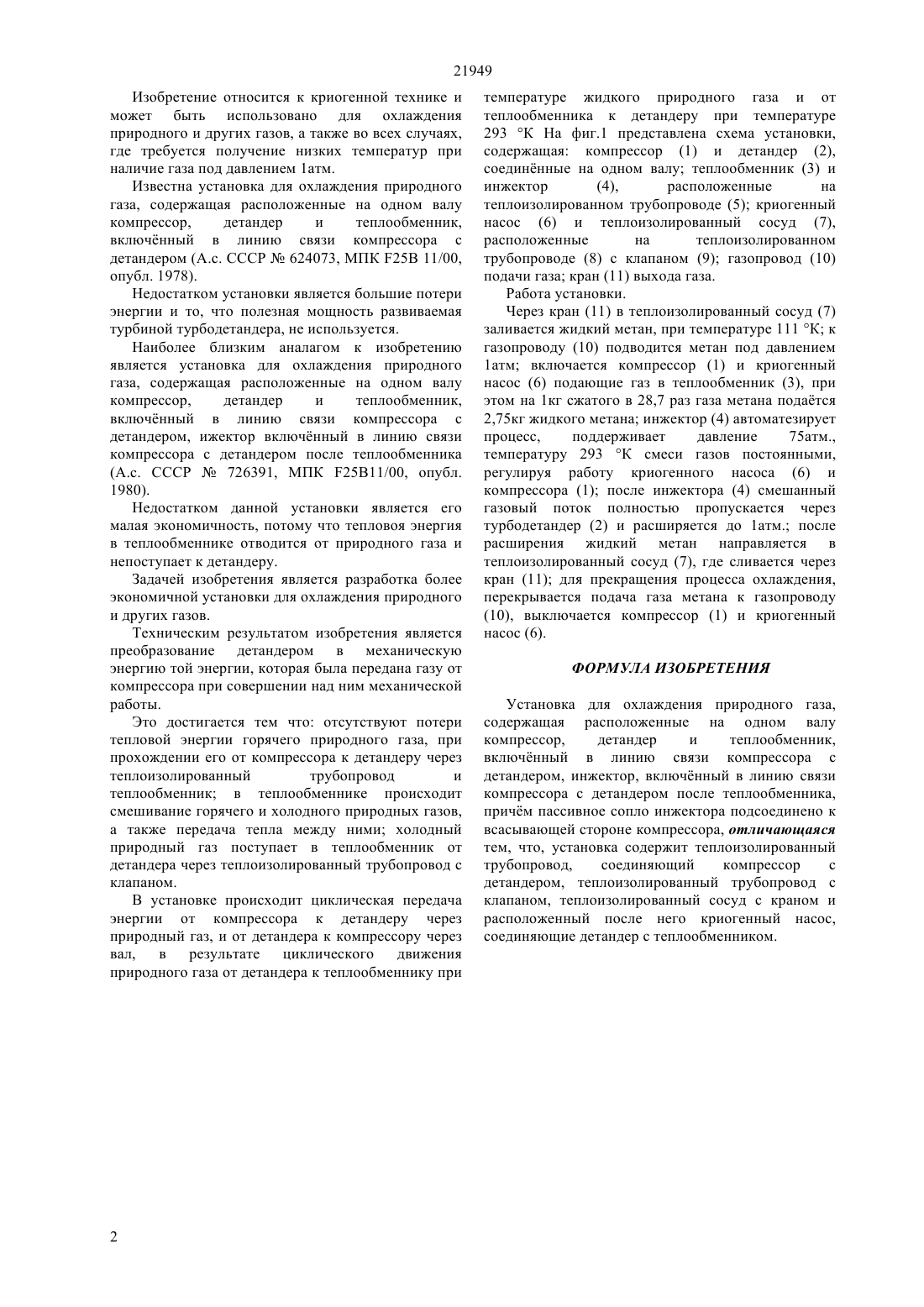

(51) 25 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ компрессор,детандер и теплообменник,включнный в линию связи компрессора с детандером, инжектор включнный в линию связи компрессора с детандером после теплообменника,причм пассивное сопло инжектора подсоединено к всасывающей стороне компрессора, отличающаяся тем что, установка содержит теплоизолированный трубопровод,соединяющий компресор с детандером теплоизолированный трубопровод с клапаном, теплоизолированный сосуд с краном и расположенный после него криогенный насос,соединяющие детандер с теплообменником. Техническим результатом изобретения является преобразование детандером в механическую энергию той энергии, которая была передана газу от компрессора при совершении над ним механической работы.(54) УСТАНОВКА ДЛЯ ОХЛАЖДЕНИЯ ПРИРОДНОГО ГАЗА(57) Изобретение относится к криогенной технике и может быть использовано для охлаждения природного и других газов, а также во всех случаях,где требуется получение низких температур при наличие газа под давлением 1 атм. Задачей изобретения является разработка более экономичной установки для охлаждения природного и других газов. Установка для охлаждения природного газа,содержащая расположенные на одном валу 21949 Изобретение относится к криогенной технике и может быть использовано для охлаждения природного и других газов, а также во всех случаях,где требуется получение низких температур при наличие газа под давлением 1 атм. Известна установка для охлаждения природного газа, содержащая расположенные на одном валу компрессор,детандер и теплообменник,включнный в линию связи компрессора с детандером (А.с. СССР 624073, ПК 25 11/00,опубл. 1978). Недостатком установки является большие потери энергии и то, что полезная мощность развиваемая турбиной турбодетандера, не используется. Наиболее близким аналагом к изобретению является установка для охлаждения природного газа, содержащая расположенные на одном валу компрессор,детандер и теплообменник,включнный в линию связи компрессора с детандером, ижектор включнный в линию связи компрессора с детандером после теплообменника(А.с. СССР 726391, МПК 2511/00, опубл. 1980). Недостатком данной установки является его малая экономичность, потому что тепловоя энергия в теплообменнике отводится от природного газа и непоступает к детандеру. Задачей изобретения является разработка более экономичной установки для охлаждения природного и других газов. Техническим результатом изобретения является преобразование детандером в механическую энергию той энергии, которая была передана газу от компрессора при совершении над ним механической работы. Это достигается тем что отсутствуют потери тепловой энергии горячего природного газа, при прохождении его от компрессора к детандеру через теплоизолированный трубопровод и теплообменник в теплообменнике происходит смешивание горячего и холодного природных газов,а также передача тепла между ними холодный природный газ поступает в теплообменник от детандера через теплоизолированный трубопровод с клапаном. В установке происходит циклическая передача энергии от компрессора к детандеру через природный газ, и от детандера к компрессору через вал, в результате циклического движения природного газа от детандера к теплообменнику при температуре жидкого природного газа и от теплообменника к детандеру при температуре 293 К На фиг.1 представлена схема установки,содержащая компрессор (1) и детандер (2),соединнные на одном валу теплообменник (3) и инжектор(4),расположенные на теплоизолированном трубопроводе (5) криогенный насос (6) и теплоизолированный сосуд (7),расположенные на теплоизолированном трубопроводе (8) с клапаном (9) газопровод (10) подачи газа кран (11) выхода газа. Работа установки. Через кран (11) в теплоизолированный сосуд (7) заливается жидкий метан, при температуре 111 К к газопроводу (10) подводится метан под давлением 1 атм включается компрессор (1) и криогенный насос (6) подающие газ в теплообменник (3), при этом на 1 кг сжатого в 28,7 раз газа метана податся 2,75 кг жидкого метана инжектор (4) автоматезирует процесс,поддерживает давление 75 атм.,температуру 293 К смеси газов постоянными,регулируя работу криогенного насоса (6) и компрессора (1) после инжектора (4) смешанный газовый поток полностью пропускается через турбодетандер (2) и расширяется до 1 атм. после расширения жидкий метан направляется в теплоизолированный сосуд (7), где сливается через кран (11) для прекращения процесса охлаждения,перекрывается подача газа метана к газопроводу(10), выключается компрессор (1) и криогенный насос (6). ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для охлаждения природного газа,содержащая расположенные на одном валу компрессор,детандер и теплообменник,включнный в линию связи компрессора с детандером, инжектор, включнный в линию связи компрессора с детандером после теплообменника,причм пассивное сопло инжектора подсоединено к всасывающей стороне компрессора, отличающаяся тем, что, установка содержит теплоизолированный трубопровод,соединяющий компрессор с детандером, теплоизолированный трубопровод с клапаном, теплоизолированный сосуд с краном и расположенный после него криогенный насос,соединяющие детандер с теплообменником.
