Шелушильная машина

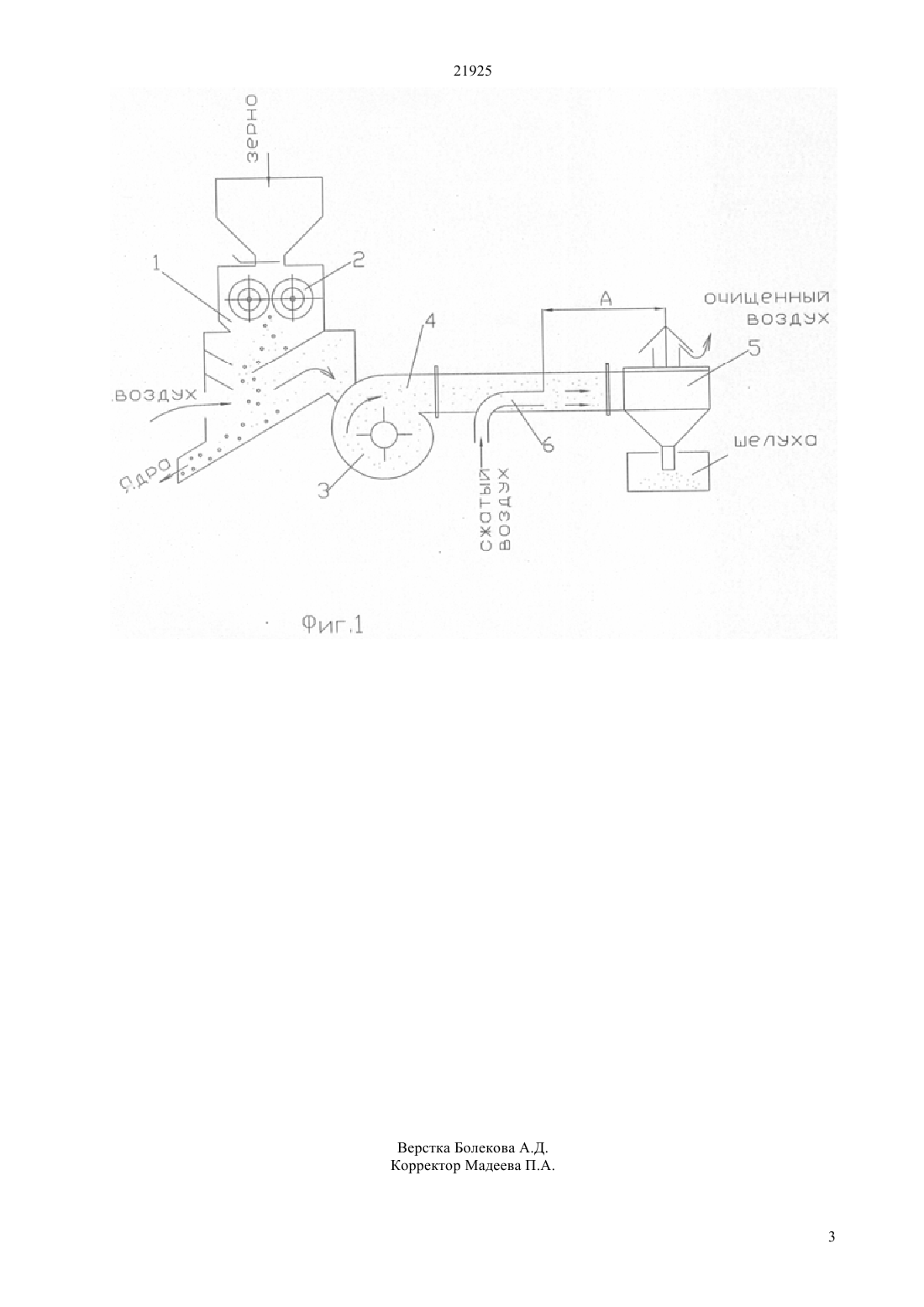

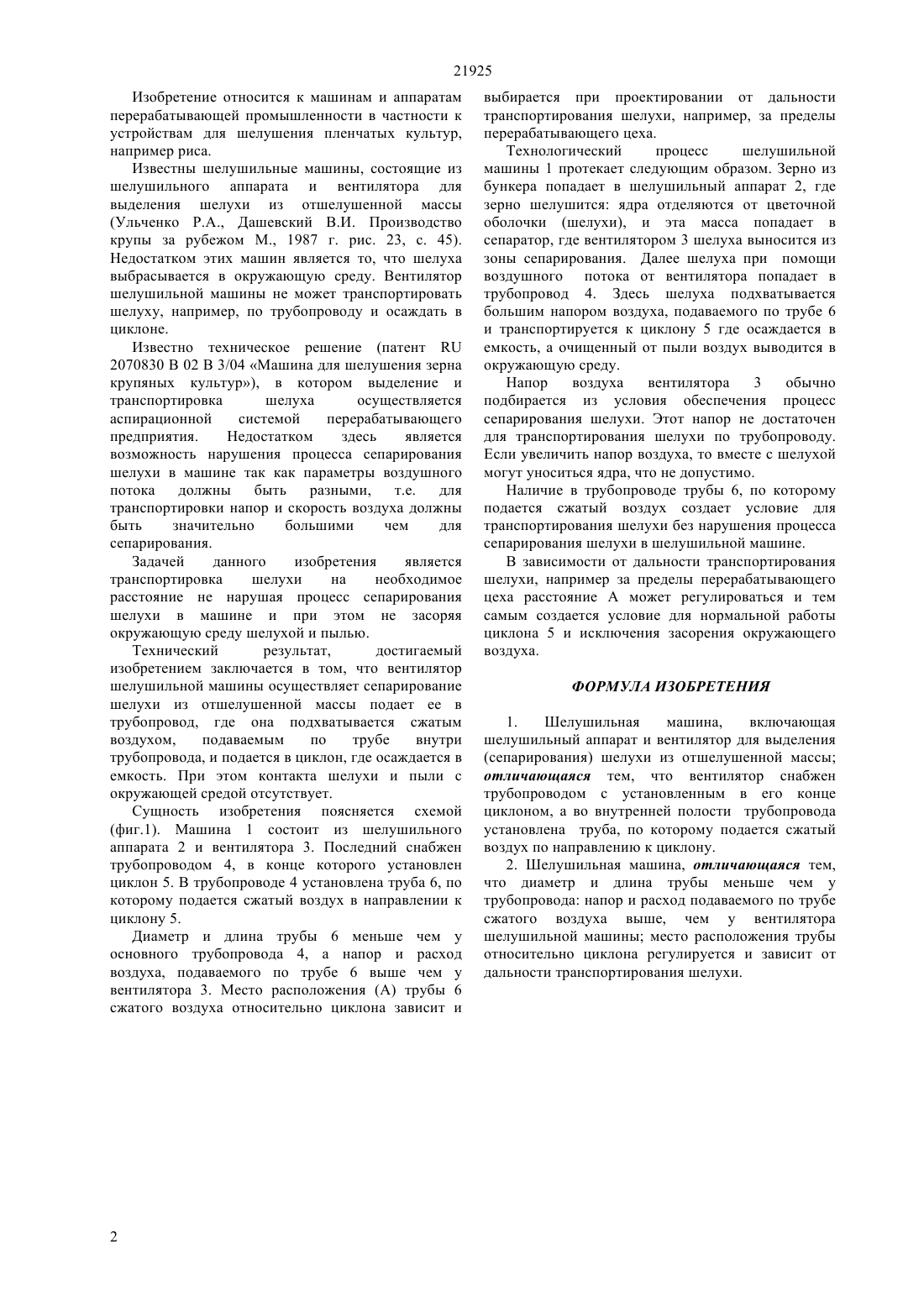

(51) 02 3/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ С целью транспортирования шелухи от шелушильной машины на необходимое расстояние не нарушая технологический процесс сепарирования в машине и при этом не засоряя окружающую среду, вентилятор шелушильной машины снабжен трубопроводом с установленным в его конце циклоном, а во внутренней полости трубопровода установлена труба, по которому подается сжатый воздух в направлении к циклону. Диаметр и длина трубы меньше чем у трубопровода напор и расход подаваемого по трубе сжатого воздуха выше, чем у вентилятора шелушильной машины место расположения трубы относительно циклона регулируется и зависит от дальности транспортирования шелухи.(72) Усманов Абилжан Абдыкаримович Карманов Дархан Кабдыкалыкович(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к машинам и аппаратам перерабатывающей промышленности, в частности к устройствам для шелушения зерна пленчатых культур, например риса. 21925 Изобретение относится к машинам и аппаратам перерабатывающей промышленности в частности к устройствам для шелушения пленчатых культур,например риса. Известны шелушильные машины, состоящие из шелушильного аппарата и вентилятора для выделения шелухи из отшелушенной массы(Ульченко Р.А., Дашевский В.И. Производство крупы за рубежом М., 1987 г. рис. 23, с. 45). Недостатком этих машин является то, что шелуха выбрасывается в окружающую среду. Вентилятор шелушильной машины не может транспортировать шелуху, например, по трубопроводу и осаждать в циклоне. Известно техническое решение (патент 2070830 В 02 В 3/04 Машина для шелушения зерна крупяных культур), в котором выделение и транспортировка шелуха осуществляется аспирационной системой перерабатывающего предприятия. Недостатком здесь является возможность нарушения процесса сепарирования шелухи в машине так как параметры воздушного потока должны быть разными, т.е. для транспортировки напор и скорость воздуха должны быть значительно большими чем для сепарирования. Задачей данного изобретения является транспортировка шелухи на необходимое расстояние не нарушая процесс сепарирования шелухи в машине и при этом не засоряя окружающую среду шелухой и пылью. Технический результат,достигаемый изобретением заключается в том, что вентилятор шелушильной машины осуществляет сепарирование шелухи из отшелушенной массы подает ее в трубопровод, где она подхватывается сжатым воздухом,подаваемым по трубе внутри трубопровода, и подается в циклон, где осаждается в емкость. При этом контакта шелухи и пыли с окружающей средой отсутствует. Сущность изобретения поясняется схемой(фиг.1). Машина 1 состоит из шелушильного аппарата 2 и вентилятора 3. Последний снабжен трубопроводом 4, в конце которого установлен циклон 5. В трубопроводе 4 установлена труба 6, по которому подается сжатый воздух в направлении к циклону 5. Диаметр и длина трубы 6 меньше чем у основного трубопровода 4, а напор и расход воздуха, подаваемого по трубе 6 выше чем у вентилятора 3. Место расположения (А) трубы 6 сжатого воздуха относительно циклона зависит и выбирается при проектировании от дальности транспортирования шелухи, например, за пределы перерабатывающего цеха. Технологический процесс шелушильной машины 1 протекает следующим образом. Зерно из бункера попадает в шелушильный аппарат 2, где зерно шелушится ядра отделяются от цветочной оболочки (шелухи), и эта масса попадает в сепаратор, где вентилятором 3 шелуха выносится из зоны сепарирования. Далее шелуха при помощи воздушного потока от вентилятора попадает в трубопровод 4. Здесь шелуха подхватывается большим напором воздуха, подаваемого по трубе 6 и транспортируется к циклону 5 где осаждается в емкость, а очищенный от пыли воздух выводится в окружающую среду. Напор воздуха вентилятора 3 обычно подбирается из условия обеспечения процесс сепарирования шелухи. Этот напор не достаточен для транспортирования шелухи по трубопроводу. Если увеличить напор воздуха, то вместе с шелухой могут уноситься ядра, что не допустимо. Наличие в трубопроводе трубы 6, по которому подается сжатый воздух создает условие для транспортирования шелухи без нарушения процесса сепарирования шелухи в шелушильной машине. В зависимости от дальности транспортирования шелухи, например за пределы перерабатывающего цеха расстояние А может регулироваться и тем самым создается условие для нормальной работы циклона 5 и исключения засорения окружающего воздуха. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шелушильная машина,включающая шелушильный аппарат и вентилятор для выделения(сепарирования) шелухи из отшелушенной массы отличающаяся тем, что вентилятор снабжен трубопроводом с установленным в его конце циклоном, а во внутренней полости трубопровода установлена труба, по которому подается сжатый воздух по направлению к циклону. 2. Шелушильная машина, отличающаяся тем,что диаметр и длина трубы меньше чем у трубопровода напор и расход подаваемого по трубе сжатого воздуха выше, чем у вентилятора шелушильной машины место расположения трубы относительно циклона регулируется и зависит от дальности транспортирования шелухи.
