Способ получения термостойкого вспененного фосфата

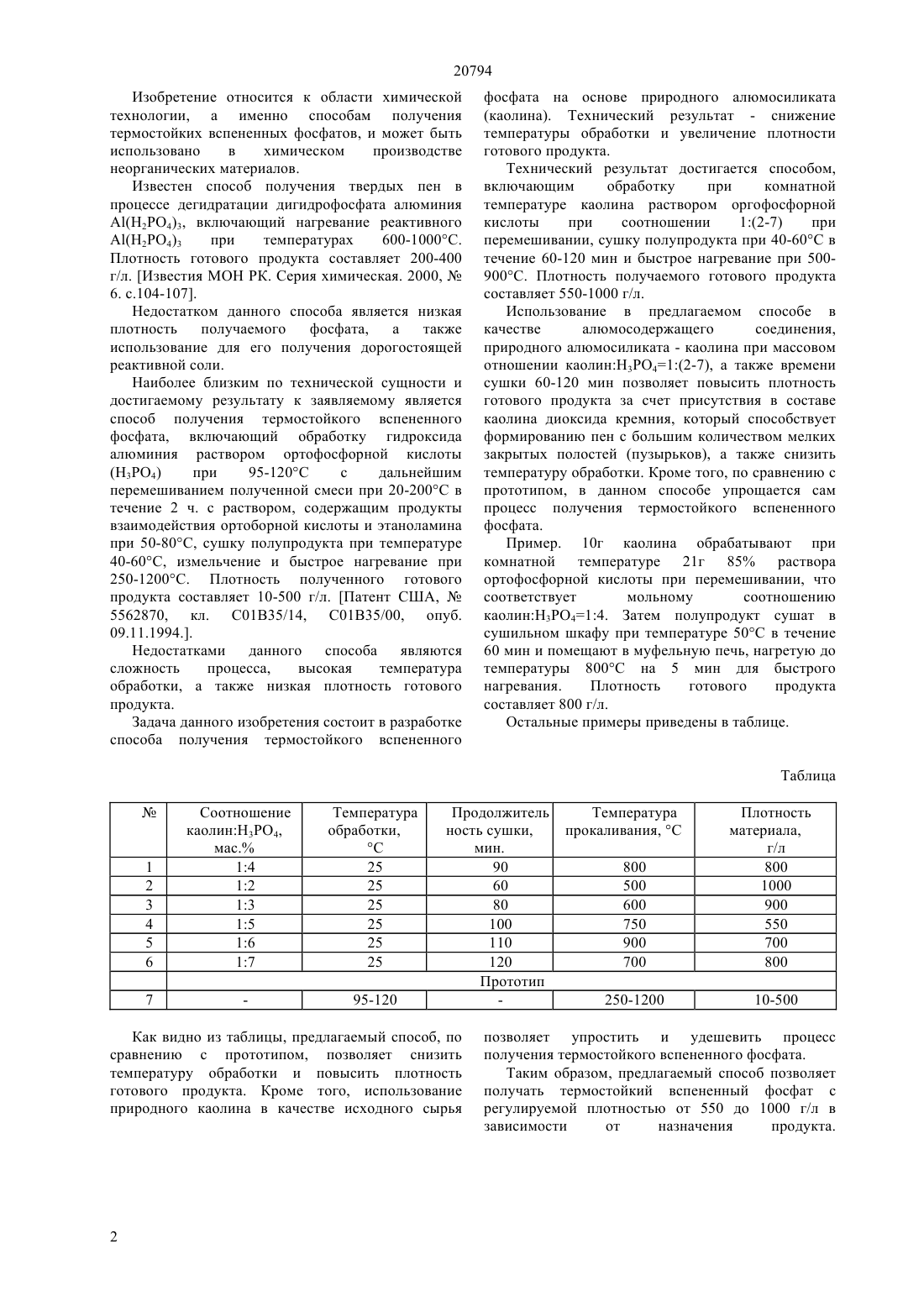

(51) 01 25/32 (2006.01) 04 35/447 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ПОЛУЧЕНИЯ ТЕРМОСТОЙКОГО ВСПЕНЕННОГО ФОСФАТА(57) Изобретение относится к области химической технологии, а именно к способам получения термостойких вспененных фосфатов, и может быть использовано в химическом производстве неорганических материалов. В результате обработки при комнатной температуре каолина раствором ортофосфорной кислоты при соотношении 1 (2-7) при перемешивании, сушки полупродукта при 4060 С в течение 60-120 мин и быстром нагревании при 500-900 С, плотность получаемого готового продукта составляет 550-1000 г/л.(72) Синяев Владимир Акимович Шустикова Елена Сергеевна Токсеитова Гульпаршин Асановна Левченко Любовь Владимировна(73) Дочернее государственное предприятие на праве хозяйственного ведения Институт химических наук им. А.Б. Бектурова Республиканского государственного предприятия на праве хозяйственного ведения Центр наук о земле,металлургии и обогащения Комитета Министерства образования и науки Республики Казахстан 20794 Изобретение относится к области химической технологии, а именно способам получения термостойких вспененных фосфатов, и может быть использовано в химическом производстве неорганических материалов. Известен способ получения твердых пен в процессе дегидратации дигидрофосфата алюминия А(Н 2 РО 4)3, включающий нагревание реактивного А(Н 2 РО 4)3 при температурах 600-1000 С. Плотность готового продукта составляет 200-400 г/л. Известия МОН РК. Серия химическая. 2000,6. с.104-107. Недостатком данного способа является низкая плотность получаемого фосфата,а также использование для его получения дорогостоящей реактивной соли. Наиболее близким по технической сущности и достигаемому результату к заявляемому является способ получения термостойкого вспененного фосфата, включающий обработку гидроксида алюминия раствором ортофосфорной кислоты(Н 3 РО 4) при 95-120 С с дальнейшим перемешиванием полученной смеси при 20-200 С в течение 2 ч. с раствором, содержащим продукты взаимодействия ортоборной кислоты и этаноламина при 50-80 С, сушку полупродукта при температуре 40-60 С, измельчение и быстрое нагревание при 250-1200 С. Плотность полученного готового продукта составляет 10-500 г/л. Патент США,5562870, кл. С 01 В 35/14, С 01 В 35/00, опуб. 09.11.1994 Недостатками данного способа являются сложность процесса,высокая температура обработки, а также низкая плотность готового продукта. Задача данного изобретения состоит в разработке способа получения термостойкого вспененного фосфата на основе природного алюмосиликата(каолина). Технический результат - снижение температуры обработки и увеличение плотности готового продукта. Технический результат достигается способом,включающим обработку при комнатной температуре каолина раствором оргофосфорной кислоты при соотношении 1(2-7) при перемешивании, сушку полупродукта при 40-60 С в течение 60-120 мин и быстрое нагревание при 500900 С. Плотность получаемого готового продукта составляет 550-1000 г/л. Использование в предлагаемом способе в качестве алюмосодержащего соединения,природного алюмосиликата - каолина при массовом отношении каолинН 3 РО 41(2-7), а также времени сушки 60-120 мин позволяет повысить плотность готового продукта за счет присутствия в составе каолина диоксида кремния, который способствует формированию пен с большим количеством мелких закрытых полостей (пузырьков), а также снизить температуру обработки. Кроме того, по сравнению с прототипом, в данном способе упрощается сам процесс получения термостойкого вспененного фосфата. Пример. 10 г каолина обрабатывают при комнатной температуре 21 г 85 раствора ортофосфорной кислоты при перемешивании, что соответствует мольному соотношению каолинН 3 РО 414. Затем полупродукт сушат в сушильном шкафу при температуре 50 С в течение 60 мин и помещают в муфельную печь, нагретую до температуры 800 С на 5 мин для быстрого нагревания. Плотность готового продукта составляет 800 г/л. Остальные примеры приведены в таблице. Таблица Как видно из таблицы, предлагаемый способ, по сравнению с прототипом, позволяет снизить температуру обработки и повысить плотность готового продукта. Кроме того, использование природного каолина в качестве исходного сырья позволяет упростить и удешевить процесс получения термостойкого вспененного фосфата. Таким образом, предлагаемый способ позволяет получать термостойкий вспененный фосфат с регулируемой плотностью от 550 до 1000 г/л в зависимости от назначения продукта. 20794 ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения термостойкого вспененного фосфата,включающий обработку алюмосодержащего соединения раствором ортофосфорной кислоты, перемешивание, сушку полупродукта при 40-60 С и его быстрое нагревание, отличающийся тем, что в качестве алюмосодержащего соединения используют каолин при массовом отношении каолинортофосфорная кислота равном 1(2-7), а сушку проводят в течение 60-120 мин.
