Добавка к портландцементному клинкеру

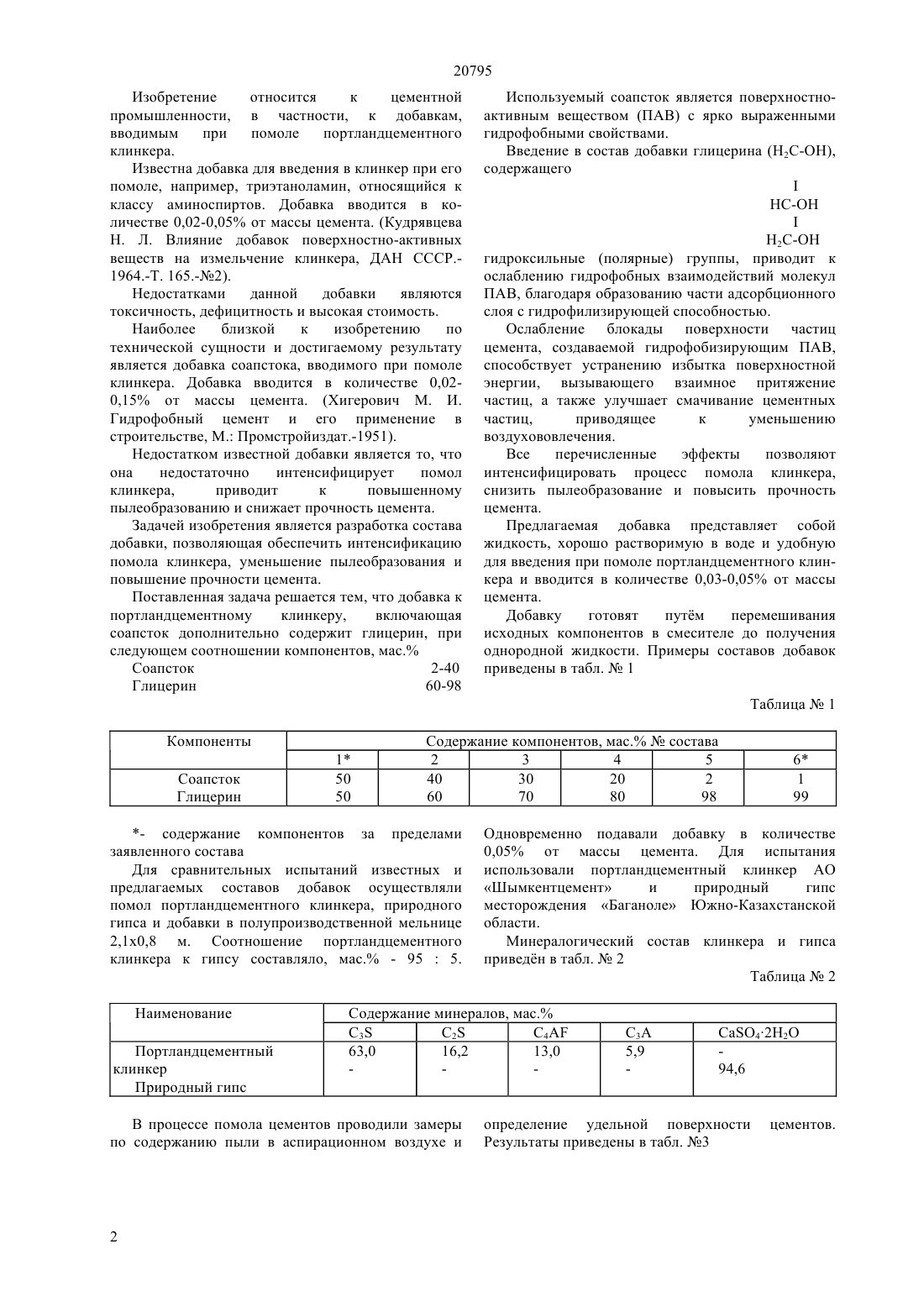

(51) 04 7/54 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к цементной промышленности, в частности, к добавкам,вводимым при помоле портландцементного клинкера. Предлагаемая добавка к портландцементному клинкеру включает соапсток 2-40 мас. и глицерин 60-98 мас Добавка позволяет обеспечить интенсификацию помола клинкера, уменьшить пылеобразование и повысить прочность цемента(72) Манжиев Валерий Дмитриевич Имангулов Рафаэль Иршатович Есауленко Сергей Иванович Манжиев Павел Валерьевич(73) ТОО НПЦ ГИЦемсервис 20795 Изобретение относится к цементной промышленности, в частности, к добавкам,вводимым при помоле портландцементного клинкера. Известна добавка для введения в клинкер при его помоле, например, триэтаноламин, относящийся к классу аминоспиртов. Добавка вводится в количестве 0,02-0,05 от массы цемента. (Кудрявцева Н. Л. Влияние добавок поверхностно-активных веществ на измельчение клинкера, ДАН СССР.1964.-Т. 165.-2). Недостатками данной добавки являются токсичность, дефицитность и высокая стоимость. Наиболее близкой к изобретению по технической сущности и достигаемому результату является добавка соапстока, вводимого при помоле клинкера. Добавка вводится в количестве 0,020,15 от массы цемента. (Хигерович М. И. Гидрофобный цемент и его применение в строительстве, М. Промстройиздат.-1951). Недостатком известной добавки является то, что она недостаточно интенсифицирует помол клинкера,приводит к повышенному пылеобразованию и снижает прочность цемента. Задачей изобретения является разработка состава добавки, позволяющая обеспечить интенсификацию помола клинкера, уменьшение пылеобразования и повышение прочности цемента. Поставленная задача решается тем, что добавка к портландцементному клинкеру,включающая соапсток дополнительно содержит глицерин, при следующем соотношении компонентов, мас. Соапсток 2-40 Глицерин 60-98 Используемый соапсток является поверхностноактивным веществом (ПАВ) с ярко выраженными гидрофобными свойствами. Введение в состав добавки глицерина (2-),содержащего Н 2 С-ОН гидроксильные (полярные) группы, приводит к ослаблению гидрофобных взаимодействий молекул ПАВ, благодаря образованию части адсорбционного слоя с гидрофилизирующей способностью. Ослабление блокады поверхности частиц цемента, создаваемой гидрофобизирующим ПАВ,способствует устранению избытка поверхностной энергии, вызывающего взаимное притяжение частиц, а также улучшает смачивание цементных частиц,приводящее к уменьшению воздухововлечения. Все перечисленные эффекты позволяют интенсифицировать процесс помола клинкера,снизить пылеобразование и повысить прочность цемента. Предлагаемая добавка представляет собой жидкость, хорошо растворимую в воде и удобную для введения при помоле портландцементного клинкера и вводится в количестве 0,03-0,05 от массы цемента. Добавку готовят путм перемешивания исходных компонентов в смесителе до получения однородной жидкости. Примеры составов добавок приведены в табл.1 аблица 1- содержание компонентов за пределами заявленного состава Для сравнительных испытаний известных и предлагаемых составов добавок осуществляли помол портландцементного клинкера, природного гипса и добавки в полупроизводственной мельнице 2,1 х 0,8 м. Соотношение портландцементного клинкера к гипсу составляло, мас. - 955. Наименование Портландцементный клинкер Природный гипс Одновременно подавали добавку в количестве 0,05 от массы цемента. Для испытания использовали портландцементный клинкер АО Шымкентцемент и природный гипс месторождения Баганоле Южно-Казахстанской области. Минералогический состав клинкера и гипса приведн в табл.2 аблица 2 В процессе помола цементов проводили замеры по содержанию пыли в аспирационном воздухе и определение удельной поверхности Результаты приведены в табл. 3- запредельное значение составов Для определения механической прочности цементов готовились образцы балочек размером 4 х 4 х 16 см из цементно-песчаного раствора состава 13 при водоцементном отношении 0,4. Прочность цементов определялась через 3-е и 28 суток нормального твердения и после одних суток тепловлажностной обработки по режиму, час 2362 при 80 С. Результаты приведены в табл.4. Механические свойства цементов Таблица 4- запредельное значение составов Таким образом, применение предлагаемой добавки позволяет, в сравнении с известными,обеспечить интенсификацию помола портландцементного клинкера,уменьшить пылеобразование и повысить прочность цемента. Прочность при сжатии, МПа Нормальное Тепловлажностная твердение, сутки обработка, сутки 3 28 1 30,6 49,2 36,3 24,0 35,2 24,8 29,0 45,0 35,5 31,8 52,8 37,0 34,7 53,0 39,2 37,4 55,0 41,4 35,6 53,2 38,4 31,2 49,6 36,7 ФОРМУЛА ИЗОБРЕТЕНИЯ Добавка к портландцементному клинкеру,включающая соапсток, отличающаяся тем, что она дополнительно содержит глицерин при следующем соотношении компонентов, мас. соапсток 2-40 глицерин 60-98
