Способ получения фосфата меди (I)

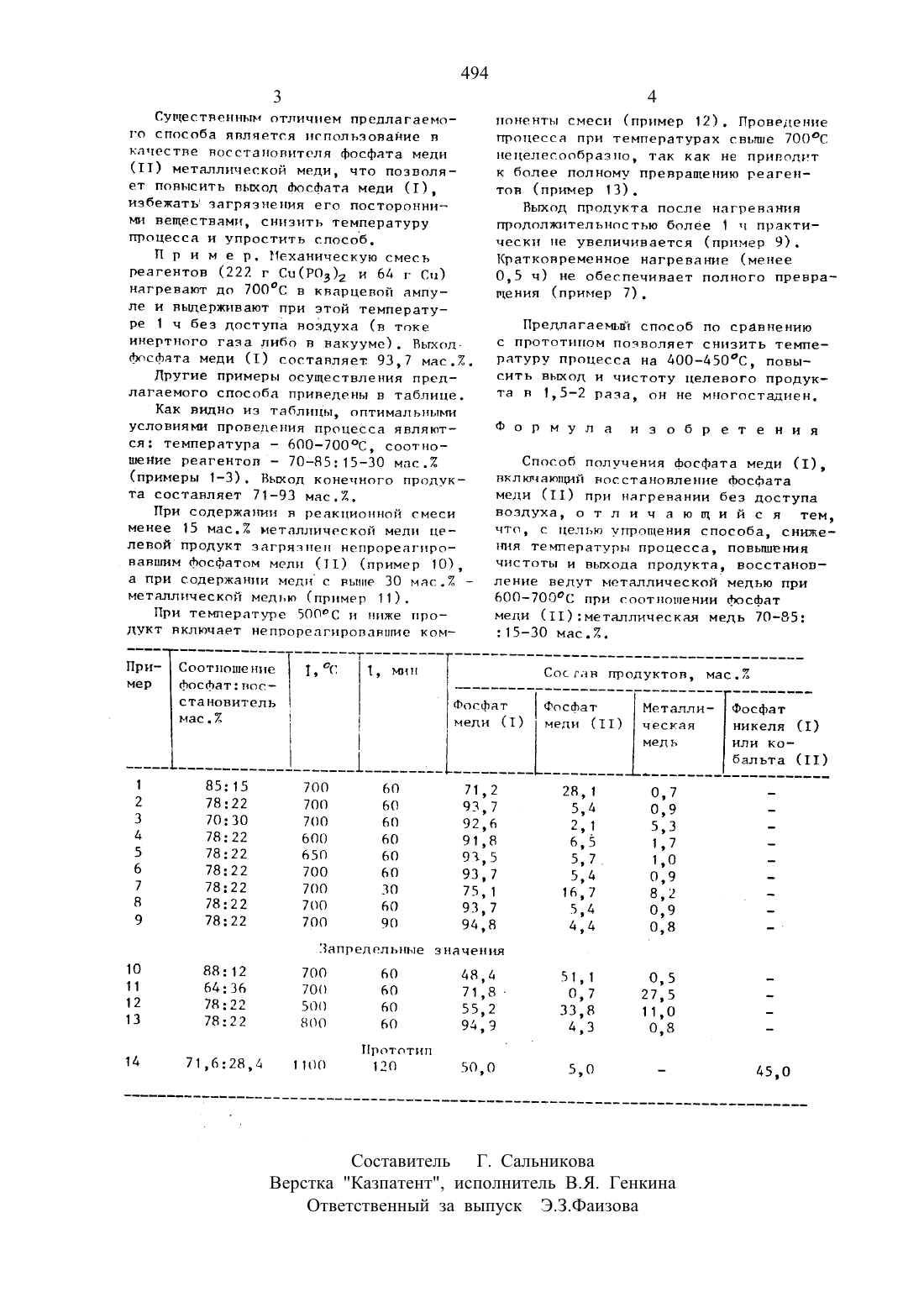

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) 11 нститут химических наук АН Республики Казахстан(54) сносов получвния ФОСФАТА мнди (1)нию фосфатов меди (1) И может испольэоваться в технологии меднофосфатных стекол и материалов ллн электронной промышленности, а также для получения реактивов. Цель изобретения - снижение температуры процесса, повышение чистоты и выхода продукта. Поставленная цель достигается способом получения фосфата меди (1), включающим восстановление фосфата меди (11) при нагревании без доступа воздуха, покоторому восстановление ведут металлической медью при 600-700 С при соотно шении фосфат меди (11) металлическая медь 70-85-15-30 мас.т. 1 табл.Изобретение относится к получению фосфатов меди (1) и может использоваться в технологии меднофосфатшх стекол и материалов для электронной промышленности, а также для полученя реактивов.Известен способ получения фосфатов одновалентной меди, заключающйся в медленном нагревании в токе инертного газа до 900-1900 С и вьщерживании при этой температуре в течение 15 ч. смеси фосфата аммония - ЫН 4 Н 2 РО 4 с оксидом меди - Сидр.Недостатками способаявляются необходимость многократной механческой активации реагентов путем периодического охлаждения и перетирания продуктов, длительность н высокие температуры процесса.Наиболее близким по сущности к предлагаемому является способ полученя фосфата меди (17 восстановленем(1) или кобальта (11) путем сплавленя компонентов при 40 ОдС с последукщей термообработкой при 110 О 1150 С и отжигом при 40090 без доступа воздУхаоНедостатками способа являются нэкий выкод.фосфата меди (1), использование восстановителей, загрязняющих конечный продукт, необходимость применання высоких температур, многоста дийность процесса. Цель изобретения - упрощение способа, повъшение выщода и чистотыПоставленная цель достигается тем,что восстановление фосфата меди (11) ведут металлческой медью в соотношении фосфат меди (11)металлическая медь 70-8515-30 мас.2 при нагреванн до 60070 О 9 С без доступа воздуха.Супюственным отличием предлагаемого способа является использование в качестве восстановителя фосфата меди(11) металлической меди, что позволяет повысить пыод фосфата меди (1),избежатьзагрязнения его посторонни мм веществами, снизить температуру процесса и упростить способ.П р и м е р. Механическую смесь реагентов (222 г Сц(РО 3)2 и 64 г Си) нагревают до 700 С в кварцевой ампуле и вьщерживают при этой температуре 1 ч без доступа воадуха (в токе инертного газа либо в вакууме). Вьжопл фосфата меди (1) составляет 93,7 мас.2.Другие примеры осуществления предлагаемого способа приведены в таблице.Как видно из таблицы, оптимальньшт условиями проведения процесса являются температура 60 О 7 ООС, соотношение реагентов 7085153 О мас.2(примеры 1-3). Вьшол конечного продукта составляет 71-93 мас.2.При содержании в реакционной смеси менее 15 мас.2 металлической мели це левой продукт загрязнен непрореагнро вавшим фосфатом мели (11) (пример 10), а при содержании меди с выше 30 мас.2металлической медью (пример 11). При температуре 500 С и ниже продукт включает иепрорепгнровавшие ком 4поненты смеси (пример 12). Проведение процесса при температурах свыше 70 ОС нецелесообразно, так как не приводит К 50.1189 ПОЛНОМУ превращению ОЕЗГЕН тов (пример 13).ВЬГХОД, ПРОЦУКТЗ ПОСЛЕ ННГРЕВЗННЯ продолжительностью более 1 ч ПРаКТН чески не увеличивается (пример 9). Кратковременное нагревание (менее 0,5 ч) не обеспечивает полного преврат щения (пример 7), Предлагаеъшт способ по сравнению с прототипом позволяет снизить температуру процесса на 4 ОО 450 С, повыситъ вьшод и чистоту целевого продукта в 152 раза, он не многостадиен. Ф о Р М у л а и э о б р е т е н и яСпособ получения фосфата меди (1),включающий восстановление фосфата меди (11) при нагревании без доступа воздуха, о т л и ч а ю щ и й с я тем,что, с целью упрощения способа, снижения температуры процесса, повышения чистоты и выхода продукта, восстановление ведут металлической медью при 60070 ОС при соотношении фосфатТ тПри Соотношение 1,00 1, шик Состав продуктов, мас.Х мер фосфатпос становнтелъ Ь Фосфат фосфат Металли- Фосфат мас. 1 1 меди (Т) меди (11) ческая никеля (1) медь или ко 1 бальта (11) 1 8515 700 60 71,2 28,1 0,7 2 7822 700 60 93,7 5,4 0,9 3 7030 700 60 92,6 2,1 5,3 4 7822 600 во 91,8 6,5 1,7 5 7822 650 60 93,5 5,7. 1,0 6 7822 700 60 93,7 5,4 0,9 7 7822 700 30 75,1 16,7 8,2 8 7822 700 60 93,7 5,4 0,9 9 7822 700 90 94,8 4,4 0,8 Запредельные значенъш 10 8812 700 60 48,4 51,1 0,5 11 6436 700 60 71,8 0,7 27,5 12 7822 500 60 55,2 33,8 11,0 13 7822 800 60 94,9 4,3 0,8 Прототип 14 716284 1100 120 50,0 5,0 45,0 Составитель Г. СальниковаВерстка Казпатент, Исполнитель В.Я. Генкина Ответственный за выпуск Э.3.ФаИз 0 ва
