Устройство для укупорки стеклянных банок металлическими крышками

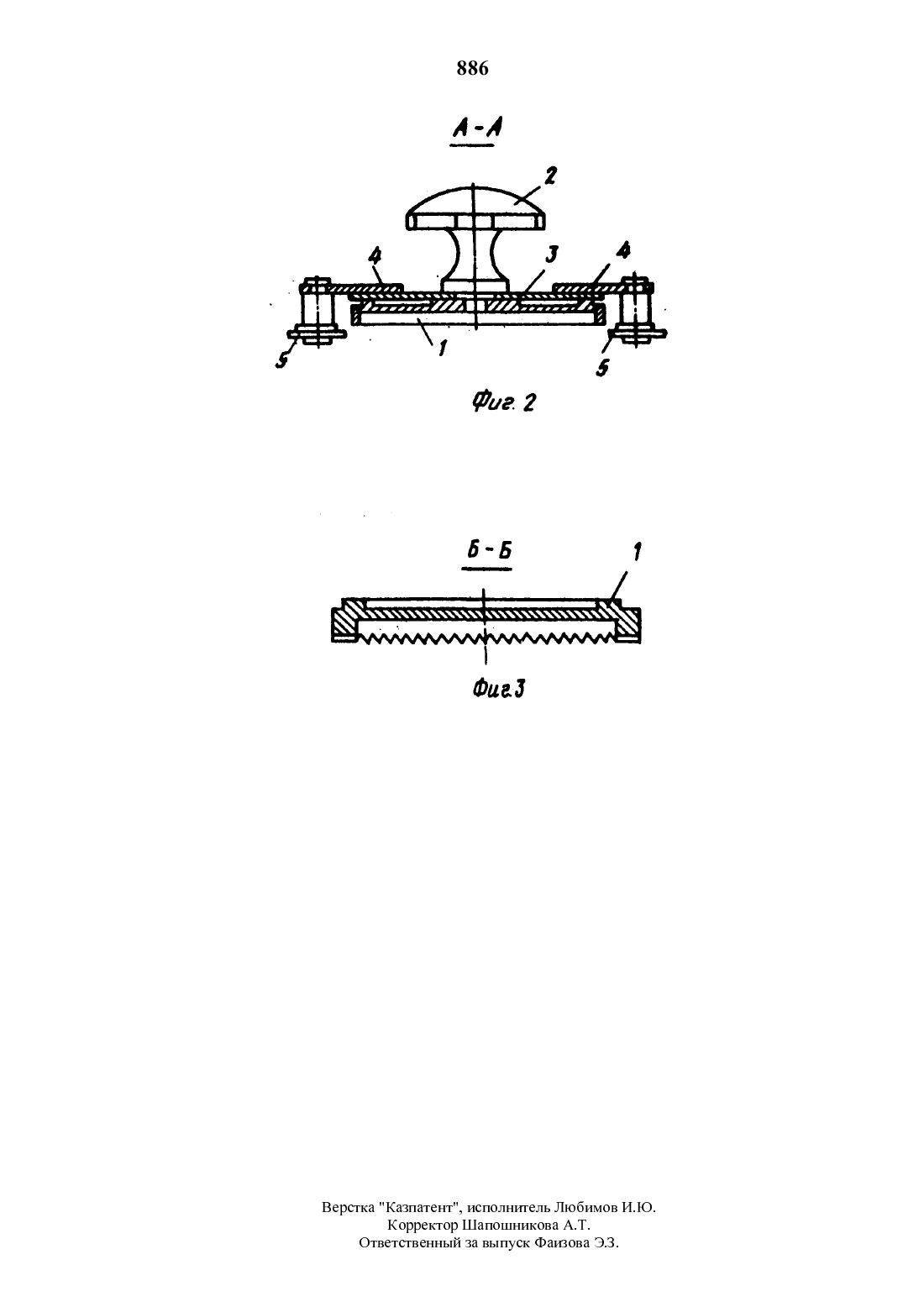

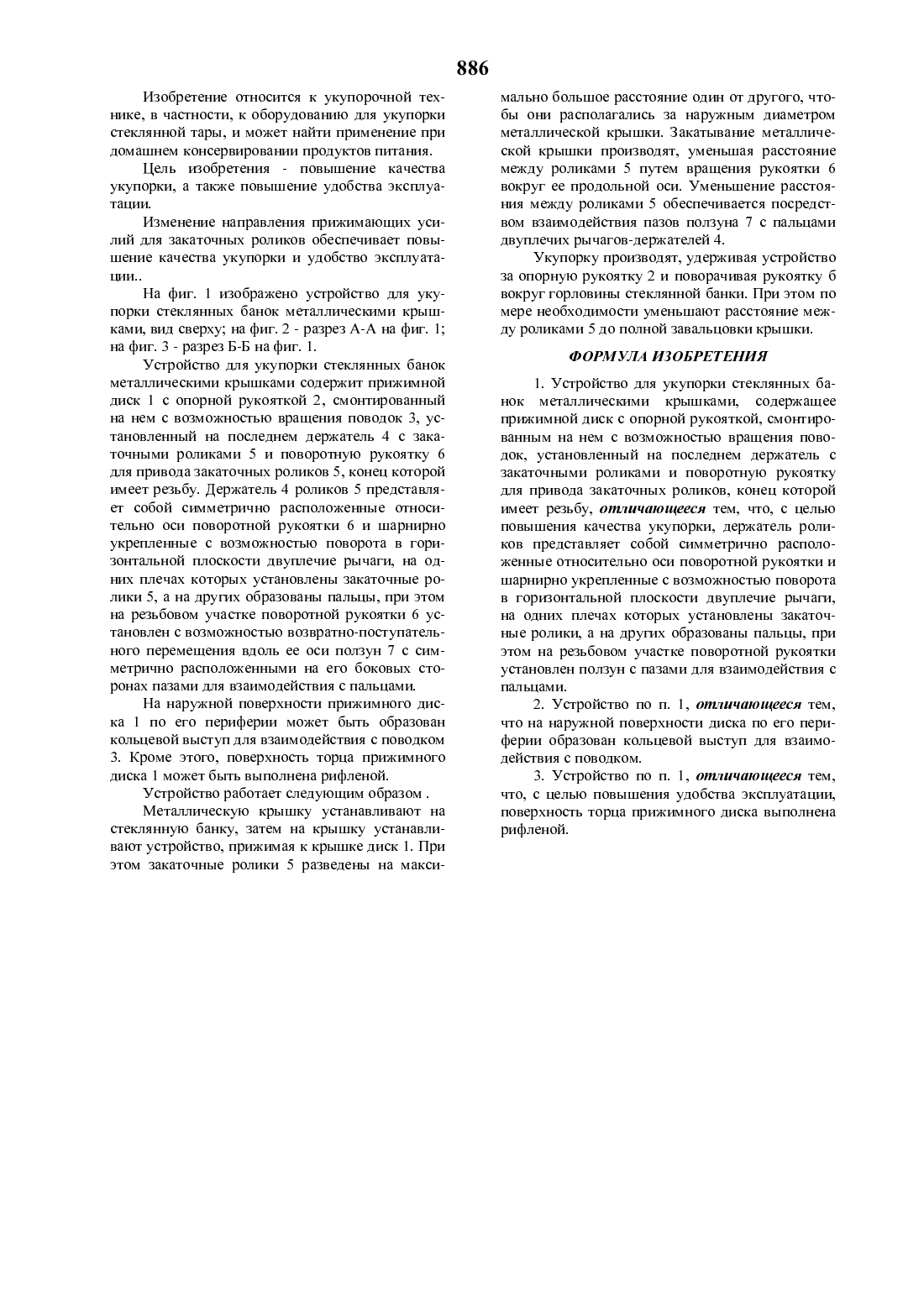

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ УКУПОРКИ СТЕКЛЯННЬТХ БАНОК МЕТАЛЛИЧЕСКИМИ КРЬТШКАМИ(57) Изобретение относится к укупорочной технике, а именно, к оборудованию для укупорки стеклянной тары, и может найти применение при домашнем консервировании продуктов питания,Целью изобретения является повышение качества укупорки, а также повышение удобства эксплуа тации. Изменение направления прижимающих усилий для закаточных роликов обеспечивает повышение качества укупорки и удобство эксплуатации. Устройство для укупорки стеклянных банок металлическими крышками содержит прижимной диск с опорной рукояткой 2 и смонтированный с возможностью вращения поводок 3,держатель 4 с роликами 5 и поворотную рукоятку 6. Держатель 4 представляет собой двуплечие рычати, на одном плече каждото из которых установлен закаточный ролик 5, а на друтом образован палец для взаимодействия с пазом подвижното ползуна 7, установленного на резьбовой части рукоятки 6.Изобретение относится к укупорочной технике, в частности, к оборудованию для укупорки стеклянной тары, и может найти применение при домашнем консервировании продуктов питания.Цель изобретения - повышение качества укупорки, а также повышение удобства эксплуатации.Изменение направления прижимающих усилий для закаточных роликов обеспечивает повышение качества укупорки и удобство эксплуатацииНа фиг. 1 изображено устройство для укупорки стеклянных банок металлическими крышками, вид сверху на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1.Устройство для укупорки стеклянных банок металлическими крышками содержит прижимной диск 1 с опорной рукояткой 2, смонтированный на нем с возможностью врашения поводок 3, установленный на последнем держатель 4 с закаточными роликами 5 и поворотную рукоятку 6 для привода закаточных роликов 5, конец которой имеет резьбу. Держатель 4 роликов 5 представляет собой симметрично расположенные относительно оси поворотной рукоятки 6 и шарнирно укрепленные с возможностью поворота в горизонтальной плоскости двуплечие рычаги, на одних плечах которых установлены закаточные ролики 5, а на других образованы пальцы, при этом на резьбовом участке поворотной рукоятки 6 установлен с возможностью возвратно-поступательного перемешения вдоль ее оси ползун 7 с симметрично расположенными на его боковых сторонах пазами для взаимодействия с пальцами.На наружной поверхности прижимного диска 1 по его периферии может быть образован кольцевой выступ для взаимодействия с поводком 3. Кроме этого, поверхность торца прижимного диска 1 может быть выполнена рифленой.Устройство работает следующим образом .Металлическую крышку устанавливают на стеклянную банку, затем на крышку устанавливают устройство, прижимая к крышке диск 1. При этом закаточные ролики 5 разведены на макси 886мально большое расстояние один от другого, чтобы они располагались за наружным диаметром металлической крышки. Закатывание металлической крышки производят, уменьшая расстояние между роликами 5 путем врашения рукоятки 6 вокруг ее продольной оси. Уменьшение расстояния между роликами 5 обеспечивается посредством взаимодействия пазов ползуна 7 с пальцами двуплечих рычагов-держателей 4.Укупорку производят, удерживая устройство за опорную рукоятку 2 и поворачивая рукоятку б вокруг горловины стеклянной банки. При этом по мере необходимости уменьшают расстояние между роликами 5 до полной завальцовки крышки.1. Устройство для укупорки стеклянных банок металлическими крышками, содержашее прижимной диск с опорной рукояткой, смонтированным на нем с возможностью врашения поводок, установленный на последнем держатель с закаточными роликами и поворотную рукоятку для привода закаточных роликов, конец которой имеет резьбу, отличающееся тем, что, с целью повышения качества укупорки, держатель роликов представляет собой симметрично расположенные относительно оси поворотной рукоятки и шарнирно укрепленные с возможностью поворота в горизонтальной плоскости двуплечие рычаги,на одних плечах которых установлены закаточные ролики, а на других образованы пальцы, при этом на резьбовом участке поворотной рукоятки установлен ползун с пазами для взаимодействия с пальцами.2. Устройство по п. 1, отличающееся тем,что на наружной поверхности диска по его периферии образован кольцевой выступ для взаимодействия с поводком.3. Устройство по п. 1, отличающееся тем,что, с целью повышения удобства эксплуатации,поверхность торца прижимного диска выполнена рифленой.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Шапошникова А.Т. твттвнный вып к и в Оесе за сФа 3 оаЭ 3
