Устройство для магнитной обработки жидкости

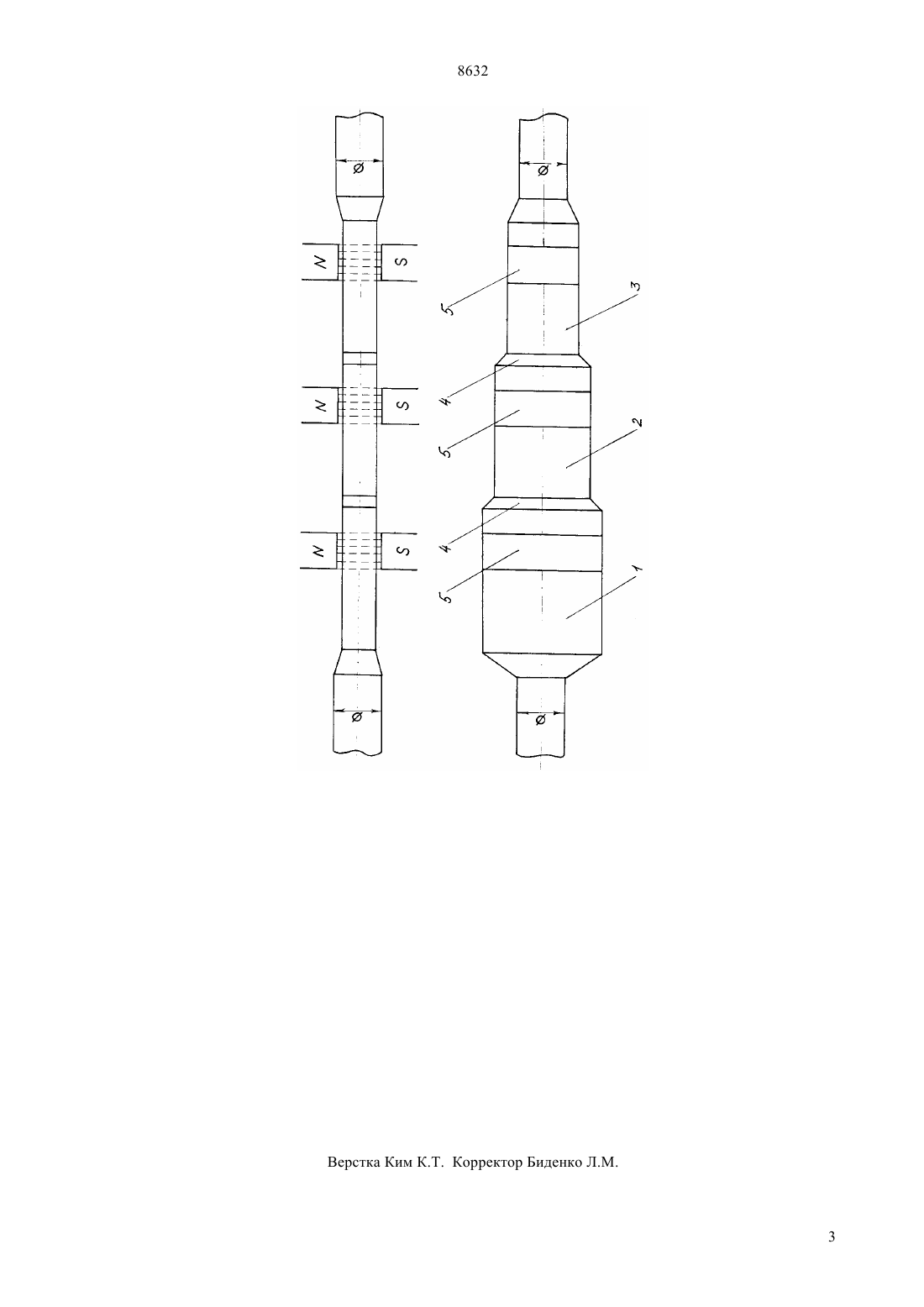

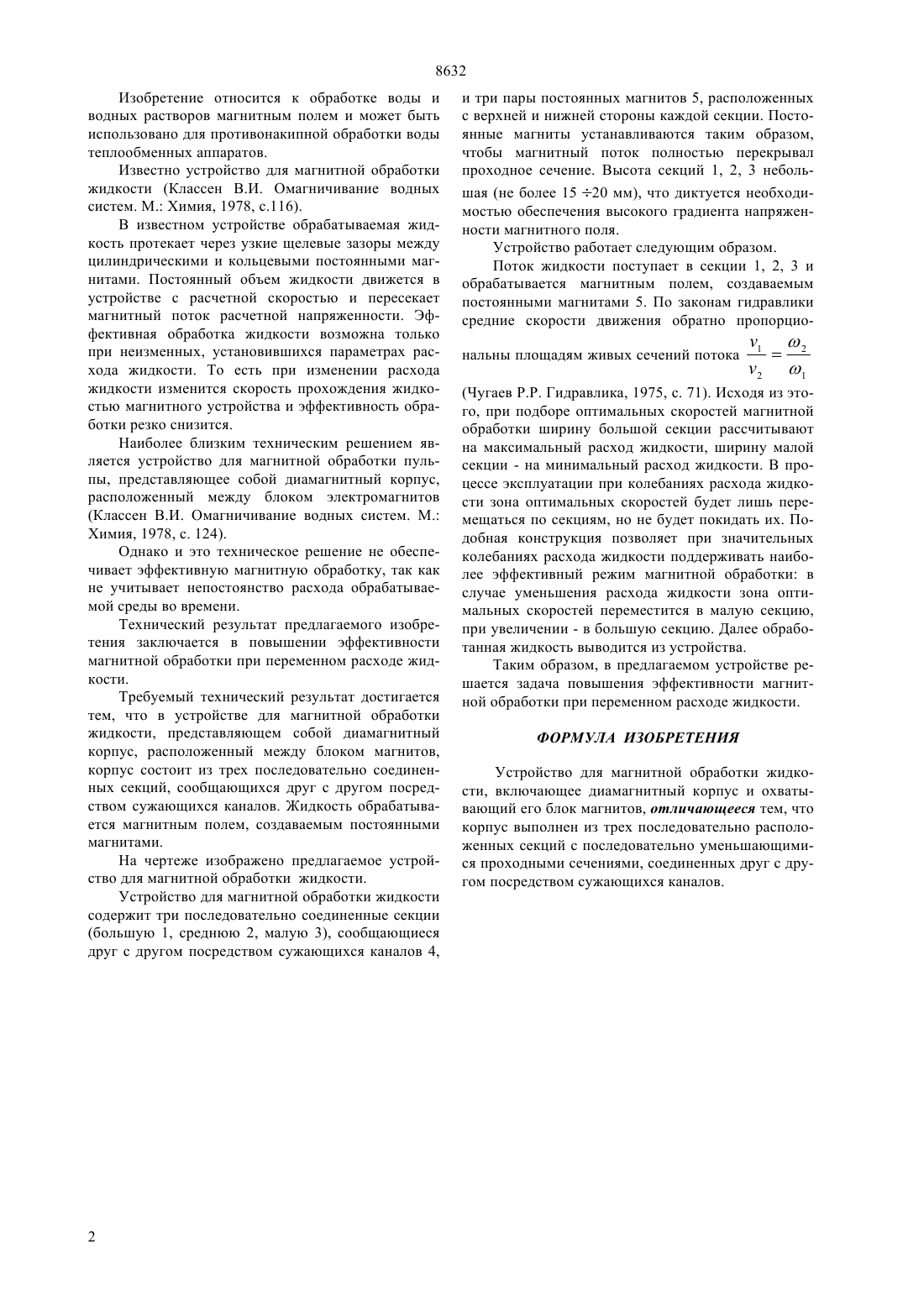

(51)7 02 1/48, 10 32/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Шингисов Азрет Утебаевич Тимурбекова Айгуль Кулахметовна Тимурбеков Еркин Кулахметович(54) УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ОБРАБОТКИ ЖИДКОСТИ 57) Изобретение относится к обработке воды и водных растворов магнитным полем и может быть использовано для противонакипной обработки воды теплообменных аппаратов. Технический результат предлагаемого изобретения заключается в повышении эффективности магнитной обработки при переменном расходе жидкости. Требуемый технический результат достигается тем, что в устройстве для магнитной обработки жидкости, представляющем собой диамагнитный корпус, расположенный между блоком магнитов,корпус состоит из трех последовательно соединенных секций, сообщающихся друг с другом посредством сужающихся каналов. Жидкость обрабатывается магнитным полем, создаваемым постоянными магнитами. 8632 Изобретение относится к обработке воды и водных растворов магнитным полем и может быть использовано для противонакипной обработки воды теплообменных аппаратов. Известно устройство для магнитной обработки жидкости (Классен В.И. Омагничивание водных систем. М. Химия, 1978, с.116). В известном устройстве обрабатываемая жидкость протекает через узкие щелевые зазоры между цилиндрическими и кольцевыми постоянными магнитами. Постоянный объем жидкости движется в устройстве с расчетной скоростью и пересекает магнитный поток расчетной напряженности. Эффективная обработка жидкости возможна только при неизменных, установившихся параметрах расхода жидкости. То есть при изменении расхода жидкости изменится скорость прохождения жидкостью магнитного устройства и эффективность обработки резко снизится. Наиболее близким техническим решением является устройство для магнитной обработки пульпы, представляющее собой диамагнитный корпус,расположенный между блоком электромагнитов(Классен В.И. Омагничивание водных систем. М. Химия, 1978, с. 124). Однако и это техническое решение не обеспечивает эффективную магнитную обработку, так как не учитывает непостоянство расхода обрабатываемой среды во времени. Технический результат предлагаемого изобретения заключается в повышении эффективности магнитной обработки при переменном расходе жидкости. Требуемый технический результат достигается тем, что в устройстве для магнитной обработки жидкости, представляющем собой диамагнитный корпус, расположенный между блоком магнитов,корпус состоит из трех последовательно соединенных секций, сообщающихся друг с другом посредством сужающихся каналов. Жидкость обрабатывается магнитным полем, создаваемым постоянными магнитами. На чертеже изображено предлагаемое устройство для магнитной обработки жидкости. Устройство для магнитной обработки жидкости содержит три последовательно соединенные секции(большую 1, среднюю 2, малую 3), сообщающиеся друг с другом посредством сужающихся каналов 4, 2 и три пары постоянных магнитов 5, расположенных с верхней и нижней стороны каждой секции. Постоянные магниты устанавливаются таким образом,чтобы магнитный поток полностью перекрывал проходное сечение. Высота секций 1, 2, 3 небольшая (не более 15 20 мм), что диктуется необходимостью обеспечения высокого градиента напряженности магнитного поля. Устройство работает следующим образом. Поток жидкости поступает в секции 1, 2, 3 и обрабатывается магнитным полем, создаваемым постоянными магнитами 5. По законам гидравлики средние скорости движения обратно пропорциональны площадям живых сечений потока(Чугаев Гидравлика, 1975, с. 71). Исходя из этого, при подборе оптимальных скоростей магнитной обработки ширину большой секции рассчитывают на максимальный расход жидкости, ширину малой секции - на минимальный расход жидкости. В процессе эксплуатации при колебаниях расхода жидкости зона оптимальных скоростей будет лишь перемещаться по секциям, но не будет покидать их. Подобная конструкция позволяет при значительных колебаниях расхода жидкости поддерживать наиболее эффективный режим магнитной обработки в случае уменьшения расхода жидкости зона оптимальных скоростей переместится в малую секцию,при увеличении - в большую секцию. Далее обработанная жидкость выводится из устройства. Таким образом, в предлагаемом устройстве решается задача повышения эффективности магнитной обработки при переменном расходе жидкости. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для магнитной обработки жидкости, включающее диамагнитный корпус и охватывающий его блок магнитов, отличающееся тем, что корпус выполнен из трех последовательно расположенных секций с последовательно уменьшающимися проходными сечениями, соединенных друг с другом посредством сужающихся каналов.
