Устройство для магнитной обработки жидкости

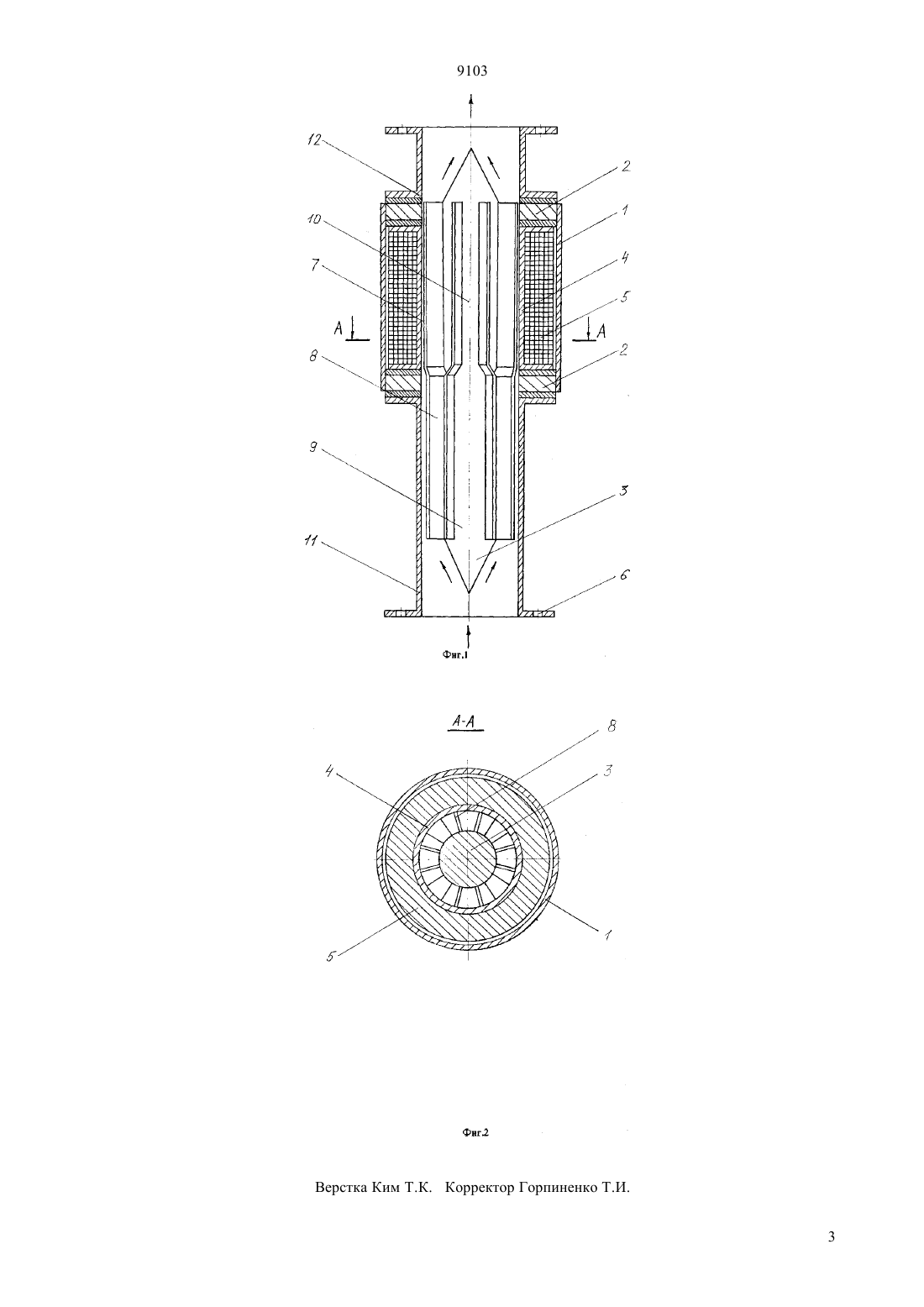

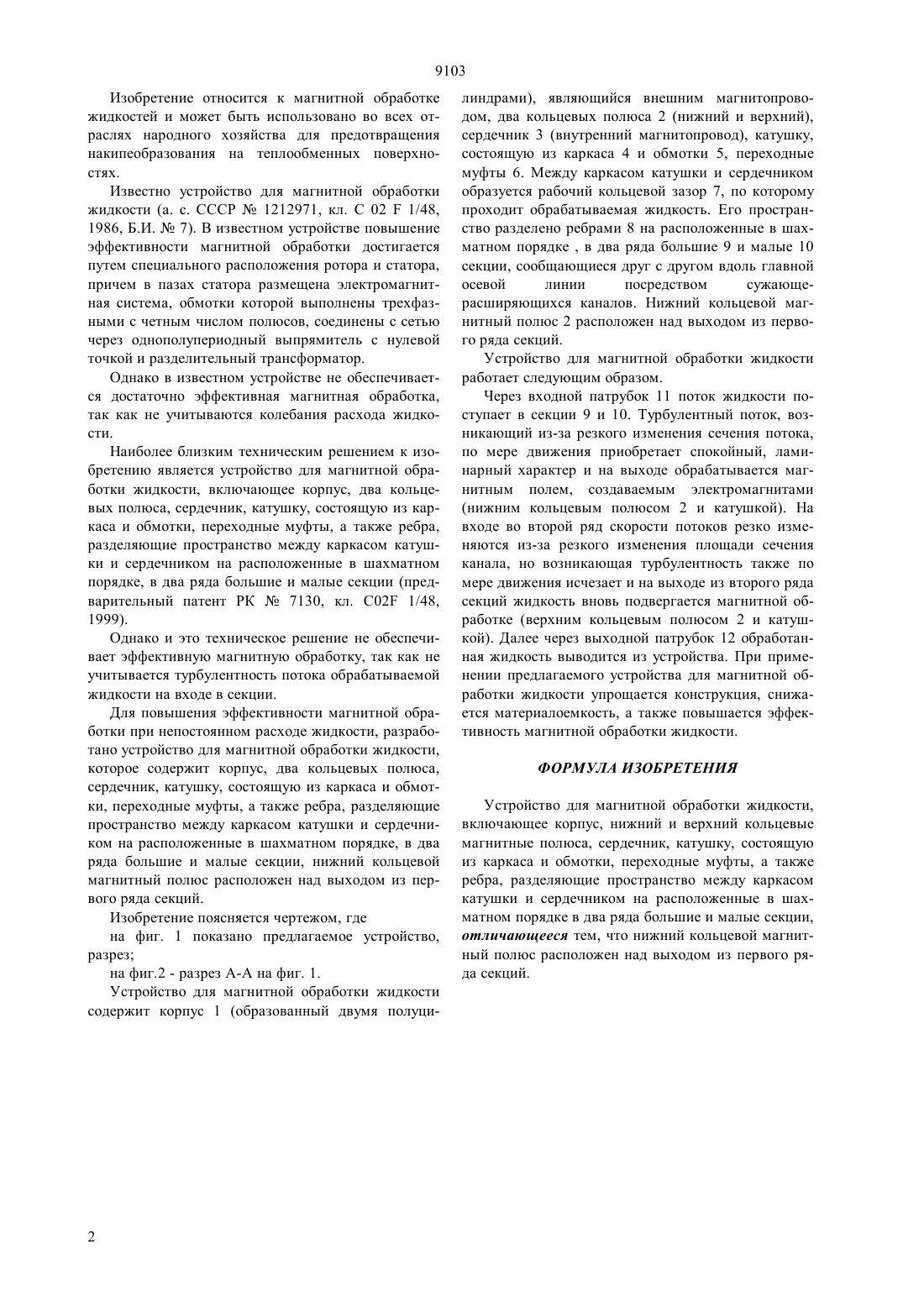

(51)702 1/48 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Шингисов Азрет Утебаевич Тимурбекова Айгуль Кулахметовна Тимурбеков Еркин Кулахметович(56) Предварительный патент РК 7130,02 1/48, 1999(54) УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ОБРАБОТКИ ЖИДКОСТИ(57) Изобретение относится к магнитной обработке жидкостей и может быть использовано во всех от раслях народного хозяйства для предотвращения накипеобразования на теплообменных поверхностях. Для повышения эффективности магнитной обработки жидкости при непостоянном расходе жидкости разработано устройство для магнитной обработки жидкости, которое содержит корпус, два кольцевых полюса, сердечник, катушку, состоящую из каркаса и обмотки, переходные муфты, а также ребра,разделяющие пространство между каркасом катушки и сердечником на расположенные в шахматном порядке, в два ряда большие и малые секции, нижний кольцевой магнитный полюс расположен над выходом из первого ряда секций. 9103 Изобретение относится к магнитной обработке жидкостей и может быть использовано во всех отраслях народного хозяйства для предотвращения накипеобразования на теплообменных поверхностях. Известно устройство для магнитной обработки жидкости (а. с. СССР 1212971, кл. С 021/48,1986, Б.И.7). В известном устройстве повышение эффективности магнитной обработки достигается путем специального расположения ротора и статора,причем в пазах статора размещена электромагнитная система, обмотки которой выполнены трехфазными с четным числом полюсов, соединены с сетью через однополупериодный выпрямитель с нулевой точкой и разделительный трансформатор. Однако в известном устройстве не обеспечивается достаточно эффективная магнитная обработка,так как не учитываются колебания расхода жидкости. Наиболее близким техническим решением к изобретению является устройство для магнитной обработки жидкости, включающее корпус, два кольцевых полюса, сердечник, катушку, состоящую из каркаса и обмотки, переходные муфты, а также ребра,разделяющие пространство между каркасом катушки и сердечником на расположенные в шахматном порядке, в два ряда большие и малые секции (предварительный патент РК 7130, кл. 02 1/48,1999). Однако и это техническое решение не обеспечивает эффективную магнитную обработку, так как не учитывается турбулентность потока обрабатываемой жидкости на входе в секции. Для повышения эффективности магнитной обработки при непостоянном расходе жидкости, разработано устройство для магнитной обработки жидкости,которое содержит корпус, два кольцевых полюса,сердечник, катушку, состоящую из каркаса и обмотки, переходные муфты, а также ребра, разделяющие пространство между каркасом катушки и сердечником на расположенные в шахматном порядке, в два ряда большие и малые секции, нижний кольцевой магнитный полюс расположен над выходом из первого ряда секций. Изобретение поясняется чертежом, где на фиг. 1 показано предлагаемое устройство,разрез на фиг.2 - разрез А-А на фиг. 1. Устройство для магнитной обработки жидкости содержит корпус 1 (образованный двумя полуци 2 линдрами), являющийся внешним магнитопроводом, два кольцевых полюса 2 (нижний и верхний),сердечник 3 (внутренний магнитопровод), катушку,состоящую из каркаса 4 и обмотки 5, переходные муфты 6. Между каркасом катушки и сердечником образуется рабочий кольцевой зазор 7, по которому проходит обрабатываемая жидкость. Его пространство разделено ребрами 8 на расположенные в шахматном порядке , в два ряда большие 9 и малые 10 секции, сообщающиеся друг с другом вдоль главной осевой линии посредством сужающерасширяющихся каналов. Нижний кольцевой магнитный полюс 2 расположен над выходом из первого ряда секций. Устройство для магнитной обработки жидкости работает следующим образом. Через входной патрубок 11 поток жидкости поступает в секции 9 и 10. Турбулентный поток, возникающий из-за резкого изменения сечения потока,по мере движения приобретает спокойный, ламинарный характер и на выходе обрабатывается магнитным полем, создаваемым электромагнитами(нижним кольцевым полюсом 2 и катушкой). На входе во второй ряд скорости потоков резко изменяются из-за резкого изменения площади сечения канала, но возникающая турбулентность также по мере движения исчезает и на выходе из второго ряда секций жидкость вновь подвергается магнитной обработке (верхним кольцевым полюсом 2 и катушкой). Далее через выходной патрубок 12 обработанная жидкость выводится из устройства. При применении предлагаемого устройства для магнитной обработки жидкости упрощается конструкция, снижается материалоемкость, а также повышается эффективность магнитной обработки жидкости. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для магнитной обработки жидкости,включающее корпус, нижний и верхний кольцевые магнитные полюса, сердечник, катушку, состоящую из каркаса и обмотки, переходные муфты, а также ребра, разделяющие пространство между каркасом катушки и сердечником на расположенные в шахматном порядке в два ряда большие и малые секции,отличающееся тем, что нижний кольцевой магнитный полюс расположен над выходом из первого ряда секций.
